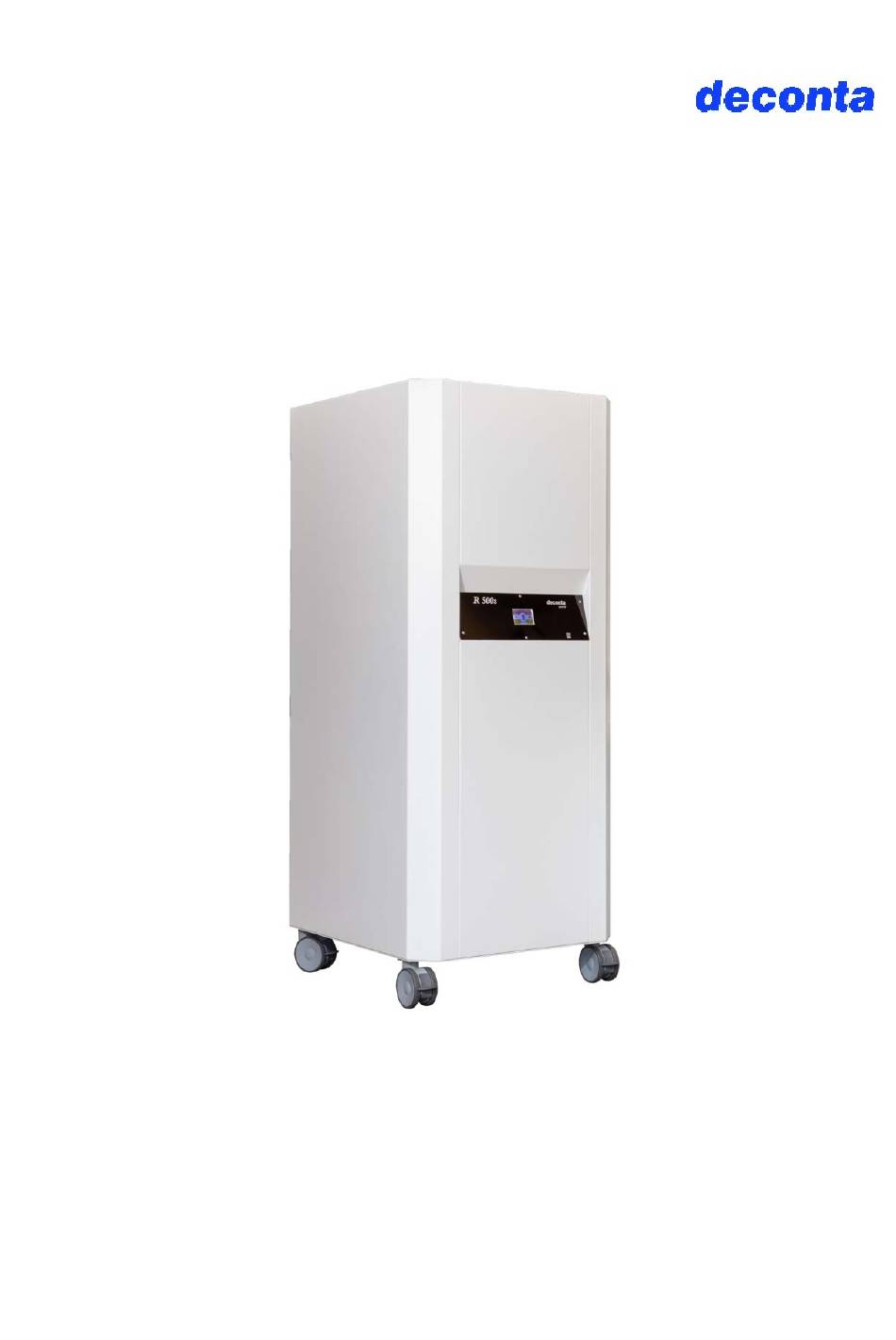

Original-Betriebsanleitung
Luftreiniger R500s

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für deconta R500s

Inhaltszusammenfassung für deconta R500s

  • Seite 1 Original-Betriebsanleitung Luftreiniger R500s...
  • Seite 3 Im Geer 20 46419 Isselburg Tel.: +49 287491 91560 Fax: +49 2874 915611 E-Mail: info@deconta.de Internet: www.deconta.eu Diese Betriebsanleitung ist in der Nähe des Gerätes griffbereit aufzubewahren. Bei Veräußerung ist sie mitzuliefern. Revision 0 Original-Betriebsanleitung 1 / 56 Luftreiniger R500s...

  • Seite 5: Inhaltsverzeichnis

    Magnetsensor ..................23 Stromanschluss ..................23 Bedien- und Anzeigeelemente .............. 24 Transport ............... 25 Warnhinweise ..................25 5.1.1 Netzanschlusskabel ................25 Montage ................. 25 Inbetriebnahme ............. 27 Warnhinweise ..................27 7.1.1 Netzanschlusskabel ................27 Revision 0 Original-Betriebsanleitung 3 / 56 Luftreiniger R500s...
  • Seite 6 Reinigung ..............47 10.1 Warnhinweise ..................47 10.1.1 Spannungsführende Geräteteile ............47 Geräte-Entsorgung ............47 Anlagen zur Dokumentation ........49 12.1 Typenschild ................... 49 12.2 EG-/EU-Konformitätserklärung nach der Niederspannungsrichtlinie 2014/35/EU ..........50 4 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 7: Hinweise Zum Lesen

    Abkürzungen, Synonyme, Zeichen Abkürzung/ Bedeutung Synonym Persönliche Schutzausrüstung Elektromagnetische Verträglichkeit BetrSichV Betriebssicherheitsverordnung DGUV Deutsche gesetzliche Unfallversicherung Gerät Luftreiniger R500s ICNIRP International Commission on Non-Ionizing Radiation Protection Zeichen Bedeutung  Anweisung zum Handeln  Aufzählung  Aufforderung zum Lesen weiterer Dokumente...
  • Seite 8 Geringfügige oder mäßige Verletzung VORSICHT können eintreten, wenn die Gefährdung nicht vermieden wird. nicht Allgemeine Hinweise sowie Anwender- Hinweis sicherheits- Tipps und Arbeitsempfehlungen für einen relevant effizienten und störungsfreien Betrieb. 6 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 9: Warnhinweis

    Dieser Warnhinweistext nennt die Folgen.  Diese Anweisung nennt die Abhilfe (Möglichkeiten zur Vermeidung etc.). Diese Betriebsanleitung kann in mehreren Kapiteln weitere Hinweise enthalten. Diese Hinweise sind nur im Kontext zu verstehen. Revision 0 Original-Betriebsanleitung 7 / 56 Luftreiniger R500s...

  • Seite 11: Rechtliche Regelungen

    Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung des Gerätes Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an den Maschinen und anderen Sachwerten entstehen. Der Einsatzbereich des Gerätes ist der private und gewerbliche Bereich. Revision 0 Original-Betriebsanleitung 9 / 56 Luftreiniger R500s...

  • Seite 12: Vernünftigerweise Vorhersehbare Fehlanwendung

     die Nichtbeachtung der Anweisungen und vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen,  die Nichteinhaltung der Bestimmungen und Vorschriften im Verwenderland und der gesetzlichen Bestimmungen und Unfallverhütungsvorschriften im Umgang mit dem Gerät,  das Betreiben des Gerätes außerhalb der technischen Daten. 10 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 13: Gerät

    Aufschriften angebracht. Sie weisen auf Risiken hin, die:  häufig auftreten und/oder  schwerwiegende Folgen haben. An dem Gerät sind folgende Kennzeichnungen angebracht: Bedeutung Kennzeichnung Warnung vor gefährlicher Anschlussbuchse für die elektrischer Spannung Netzanschlussleitung Warnung vor UV-Strahlung UV-Lampen (optional) Revision 0 Original-Betriebsanleitung 11 / 56 Luftreiniger R500s...

  • Seite 14: Schutzleiter, Erdung Und Potentialausgleich

    Lampen automatisch ab, sobald sie das Gerät kippen oder den Deckel abnehmen.  Um ein unsachgemäßes Entfernen des Vorfilters zu erschweren, kann das beiliegende Schutzgitter montiert werden. Beachten Sie, dass dies den Volumenstrom minimal reduziert. 12 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...
  • Seite 15 Belastungen ausgelegt. Trotzdem altern und verschleißen sie. Bauteile können früher als erwartet defekt sein. Werden Alte- rung, Verschleiß und defekte Teile nicht bemerkt, können schwere Verletzungen ent- stehen.  Filterwechselintervalle einstellen.  Regelmäßige Sichtkontrollen durchführen. Revision 0 Original-Betriebsanleitung 13 / 56 Luftreiniger R500s...
  • Seite 16  Das Gerät darf beim Reinigen nie mit Wasser in Berührung kommen.  Während des Betriebes die Luftansaug- und Austrittsöffnungen nicht abdecken.  Gerät während längerer Unterbrechung mit dem Netzschalter abschalten.  Verschüttete Stoffe sofort aufnehmen. 14 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 17: Nach Der Lebensphase

    Eine Montage ist somit nicht erforderlich.  Bei sichtbarer Beschädigung, das Gerät nicht in Betrieb nehmen. Setzen Sie sich umgehend mit der deconta GmbH in Verbindung.  Bei der Aufstellung des Gerätes auf einen ebenen und standfesten Untergrund achten.
  • Seite 18 Formen der Verwertung leisten sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Hinweis  Die Entsorgung von verbrauchten Filtern unterliegt unter Umständen bestimmten Vorschriften oder Gesetzen, wenn damit schädliche Substanzen gefiltert werden.  Filter sind gemäß den gesetzlichen Bestimmungen zu entsorgen. 16 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 19: Nach Dem Ort Der Gefährdung

    Das Berühren einer defekten Netzanschlussleitung kann zu schweren oder tödlichen Verletzungen führen. Netzanschlussleitung nicht beschädigen (z. B. durch Überfahren, Zerren, Quetschen).  Netzanschlussleitung regelmäßig auf Beschädigungen prüfen.  Defekte Netzanschlussleitung vor dem weiteren Gebrauch durch den deconta- Service oder eine Elektrofachkraft ersetzen lassen. Revision 0 Original-Betriebsanleitung...

  • Seite 21: Gerätebeschreibung

    800 mm x 890 mm x 1970 mm Gewicht mit HEPA-Filter und 140,0 kg Vorfilter Leistungsdaten Benennung Wert Netzanschluss 230 V / 50 Hz Leistung 1430 W Standby 1,4 W Schutzart IP 20 Netzeingangssicherung Revision 0 Original-Betriebsanleitung 19 / 56 Luftreiniger R500s...
  • Seite 22  HEPA-Filter groß  Vorfilter Geräuschemission Schalldruckpegel in dB (A)* Filterbestückung: Leistung HEPA-Filter Vorfilter 100% * Die Werte wurden in 1 Meter Abstand zum Gerät ermittelt, die Grundgeräuschpegel betrug 33 dB (A). 20 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 23: Bestellnummern Ersatzfilter / Uv Lampe

    Art.-Nr. BO2082 4.3.1 Filterbeschreibung /Klassifizierung Vorfilter Benennung Wert Güteklasse nach DIN 24185 / EN 779 G4 / EU4 Rahmen Papprahmen, 61 cm Kantenlänge Filtermedium Synthetik Abscheidegrad (Am) 90 % Nennvolumenstrom: 5400 m³/h/m² Revision 0 Original-Betriebsanleitung 21 / 56 Luftreiniger R500s...
  • Seite 24 > 99.995 % (H14) bei dem auf dem Filterzeugnis angegebenen Volumenstrom. Bei höheren Volumenströmen kann unter Umständen die Filterleistung gemessen nach EN 1822 geringer sein. Darüber hinaus überprüft deconta regelmäßig die Dich- tigkeit und den gesamten Abscheidegrad des Luftreinigers. Dies kann auf Wunsch auch mit einem Zertifikat individuell bestätigt werden.

  • Seite 25: Sicherheitsabschaltungen

    Magnetsensor an der Wartungsklappe Das Display bleibt aktiv, ein Symbol einer geöffneten Tür wird links unten angezeigt. Abb. 4 Display mit Symbol zur geöffneten Tür Stromanschluss Das Gerät nur an Wechselstrom 230 Volt anschließen. Revision 0 Original-Betriebsanleitung 23 / 56 Luftreiniger R500s...

  • Seite 26: Bedien- Und Anzeigeelemente

    Gerätebeschreibung Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente Abb. 5 Display Pos. Benennung Pos. Benennung Filteranzeige + Button UV-Lampe (optional) Ventilatorleistung Manueller Modus Ein / Aus -Button Menü - Button Automatischer Modus 24 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 27: Transport

    Transport Warnhinweise Transport Der Luftreiniger R500s silent verfügt über Lenkrollen und ist somit leicht zu transpor- tieren auch für Einsätze in anderen Räumen. Warnhinweise 5.1.1 Netzanschlusskabel WARNUNG Stromschlag durch defekte Netzanschlussleitung. Das Gerät ist über den Hausanschluss mit dem Stromnetz verbunden. Schon bei einem geringfügigen Standortwechsel können Kabel und Leitungen beschädigt...

  • Seite 29: Inbetriebnahme

    WARNUNG Beschädigung durch ungeeignete Netzspannung. Das Gerät kann beschädigt werden, wenn es an eine ungeeignete Netzspannung angeschlossen wird.  Prüfen, ob die auf dem Typenschild angegebene Spannung mit der örtlichen Netzspannung übereinstimmt. Revision 0 Original-Betriebsanleitung 27 / 56 Luftreiniger R500s...

  • Seite 31: Betrieb Und Bedienung

    Das Berühren einer defekten Netzanschlussleitung kann zu schweren oder tödlichen Verletzungen führen.  Netzanschlussleitung nicht beschädigen (z. B. durch Überfahren, Zerren, Quetschen).  Netzanschlussleitung regelmäßig auf Beschädigungen prüfen.  Defekte Netzanschlussleitung vor dem weiteren Gebrauch durch den deconta- Service oder eine Elektrofachkraft ersetzen lassen. 8.1.2 UV-Lampe (optional) WARNUNG Die UV-Lampe sendet kurzwellige UV-C-Strahlung aus.

  • Seite 32: Betriebsarten

    Betrieb und Bedienung Betriebsarten Betriebsarten Der Luftreiniger R500s kann im manuellen oder im automatischen Modus betrieben werden. 8.2.1 Manueller Modus Abb. 7 Display „Manueller Modus“ Pos. Benennung Filteranzeige UV-Lampe (optional) Manueller Modus + Button Ventilatorleistung - Button Tippen Sie auf den Button „manueller Modus“, der Button leuchtet grün.

  • Seite 33: Automatischer Modus

    Abb. 8 Display „Automatischer Modus“ Pos. Benennung Pos. Benennung Filteranzeige Automatischer Modus Menü Ventilatorleistung Abb. 9 Unter Menü angezeigte Oberfläche Pos. Benennung Pos. Benennung Home-Button Einstellungen für UV-Lampen Einstellung für aut. Modus Revision 0 Original-Betriebsanleitung 31 / 56 Luftreiniger R500s...

  • Seite 34: Abb. 10 Oberfläche Für Die Einstellung Der Betriebsparameter

     Ventilatorleistung im Tagmodus Hier kann für den Tagmodus eine separate Ventilatorleistung eingestellt werden.  UV-Lampen im Nachtmodus: UV-Lampen im Nachmodus aktivieren oder deaktivieren.  UV-Lampen im Tagmodus: UV-Lampen im Tagmodus aktivieren oder deaktivieren. 32 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 35: Einstellung Der Uv-Lampen Im Automatischen Modus (Optional)

    Sie haben die UV-Lampen im Tagmodus aktiviert (siehe vorherige Seite) und eine Brenndauer von 60 Minuten gewählt. Das bedeutet, dass die UV-Lampen nach Errei- chen der Anfangszeit für den Tagmodus für 60 Minuten leuchten Revision 0 Original-Betriebsanleitung 33 / 56 Luftreiniger R500s...

  • Seite 36: Einstellungen Filterwechselintervalle

    Durch Antippen des Buttons „RESET“ kann die Zeit für den jeweiligen Filter auf 0 zu- rückgesetzt werden. Die Rückstellung muss durch Tippen auf den grünen Haken bestätigt werden oder kann durch Tippen auf das rote X noch abgebrochen werden. 34 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 37: Systemeinstellungen

    Datum, Uhrzeit, Displayhelligkeit und Betriebszustand bei Neustart aufgerufen. 8.4.1 Displayhelligkeit Die Displayhelligkeit wird für den Tag- und den Nachtmodus separat eingestellt Abb. 18 Button „Displayhelligkeit“ Pos. Benennung Pos. Benennung Displayhelligkeit Tag-Modus Displayhelligkeit Nacht-Modus Betriebszustand speichern bei Neustart Revision 0 Original-Betriebsanleitung 35 / 56 Luftreiniger R500s...

  • Seite 38: Factory Reset

    „FACTORY RESET“ auf seine Werkseinstellungen zurückgesetzt werden. Abb. 20 FACTORY RESET mit grünen  rotem  Die Rückstellung muss durch Tippen auf den grünen Haken bestätigt werden oder kann durch Tippen auf das rote X noch abgebrochen werden. 36 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 39: Schlafmodus

    Das Display bleibt aktiv, Änderungen an den Einstellungen können jedoch ohne den passenden Schlüssel nicht vorgenommen werden. Der Schlüsselschalter befindet sich am Gerät auf der Rückseite. Abb. 22 Schlüsselschalter Im Display wird ein Schlosssymbol angezeigt. Revision 0 Original-Betriebsanleitung 37 / 56 Luftreiniger R500s...

  • Seite 40: Abb. 23 Display Mit Schlüsselsymbol

    Betrieb und Bedienung Option Schlüsselschalter Abb. 23 Display mit Schlüsselsymbol 38 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 41: Filterwechsel

    UV-Strahlung, direkt oder indirekt, ist gesundheitsschädlich und kann Schäden an Augen und Haut verursachen!  Bei Arbeiten an UV-Lampen sind diese auszuschalten. Abb. 24 Filteranzeige im Display Ein eventuell notwendiger Filterwechsel wird durch die Farbe der Filteranzeige ange- zeigt. Revision 0 Original-Betriebsanleitung 39 / 56 Luftreiniger R500s...

  • Seite 42: Abb. 25 Manometer Auf Der Rückseite Des Gerätes

    Filter, steigt der Druck und die Volumenstrom sinkt. Wechseln Sie zuerst den Vorfilter und kontrollieren Sie die Anzeige am Manometer. Wir empfehlen einen HEPA-Filterwechsel bei 9 mbar, der Volumenstrom beträgt dann noch ca. 3400 m³/h. 40 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 43: Wechsel Von Vorfilter Und Hepa-Filter

    C-Lampen. HEPA-Filter Schublade für optionale UV-C Lampen Vorfilter Abb. 27 Positionen der Filter und der (falls verbaut) optionalen UV-C-Lampen Der Vorfilter kann einfach herausgezogen und durch einen neuen Filter ersetzt wer- den. Revision 0 Original-Betriebsanleitung 41 / 56 Luftreiniger R500s...

  • Seite 44: Abb. 28 Vorfilter

     Lösen Sie Steckverbindungen an der Schublade (4Stück). Diese Stecker sind mit einer Arretierung versehen, die durch vorsichtiges Anheben mit z. B. einem Schlitzschraubenzieher gelöst werden können. Abb. 29 Steckverbindungen an der Schublade mit Schlitzschraubenzieher lösen 42 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 45: Abb. 30 Lösen Der Arretierung Durch Vorsichtiges Anheben

     Entriegeln Sie an beiden Seiten der Schublade die Auszugsschienen, danach kann die Schublade komplett entfernt werden. Abb. 32 Entriegeln der Auszugsschienen  Um den HEPA-Filter herausziehen zu können, müssen 4 Schrauben, die den Filter an einen Dichtrahmen anpressen, komplett gelöst werden. Revision 0 Original-Betriebsanleitung 43 / 56 Luftreiniger R500s...

  • Seite 46: Abb. 33 Schrauben Zum Absenken Des Hepa-Filters

    Schrauben zum Absenken des HEPA- Filters, 4 Stück Abb. 33 Schrauben zum Absenken des HEPA-Filters  Die Schublade mit dem HEPA-Filter kann nun herausgezogen und der Filter getauscht werden. Abb. 34 Schublade mit HEPA-Filter 44 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 47: Einbau/Wechsel Der Optionalen Uv-C-Lampen

     Lösen Sie die Stecker-Verbindungen wie im vorherigen Abschnitt beschrieben und ziehen Sie die Schublade heraus. Abb. 36 Schublade für die optionalen UV-C-Lampen Die Lampen sind nur gesteckt und werden am Ende durch einen Clip fixiert. Clip Abb. 37 UV-C-Lampe Revision 0 Original-Betriebsanleitung 45 / 56 Luftreiniger R500s...
  • Seite 48 Sockel ab. Abb. 38 UV-C-Lampe und Lampensockel  Stellen Sie die Steckverbindung an der Schublade wieder her. Achten Sie darauf, dass die Stecker hörbar einrasten. Abb. 39 Steckverbindungen an der Schublade 46 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...

  • Seite 49: Reinigung

    Formen der Verwertung leisten sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Hinweis  Die Entsorgung von verbrauchten Filtern unterliegt unter Umständen bestimmten Vorschriften oder Gesetzen, wenn damit schädliche Substanzen gefiltert werden.  Filter sind gemäß den gesetzlichen Bestimmungen zu entsorgen. Revision 0 Original-Betriebsanleitung 47 / 56 Luftreiniger R500s...

  • Seite 51: Anlagen Zur Dokumentation

    R500 s Baujahr: 2020 Typnummer: Netzanschluss: 230 V, 50 Hz Leistung: 1430 W Standby: 1,4 W Abb. 40 Typenschild Das Typenschild nennt die Mindestangaben des Gerätes. Die Mindestangaben wur- den ergänzt durch Anschlussdaten. Revision 0 Original-Betriebsanleitung 49 / 56 Luftreiniger R500s...

  • Seite 52: Eg-/Eu-Konformitätserklärung Nach Der Niederspannungsrichtlinie 2014/35/Eu

    Haushaltgeräte, Elektrowerkzeuge und ähnliche Elektrogeräte - Teil 2: Störfestigkeit Bei einer Änderung dieses Geräts verliert diese Erklärung ihre Gültigkeit. Die speziellen technischen Unterlagen nach Anhang III Modul A sind für das Gerät erstellt worden. Hersteller/ deconta GmbH Dokumentationsbevollmächtigter: Im Geer 20 46419 Isselburg Isselburg 14.01.2021...
  • Seite 53 Schrauben zum Absenken des HEPA-Filters ............44 Abb. 34 Schublade mit HEPA-Filter ................... 44 Abb. 35 Entnahme des HEPA-Filters ................. 45 Abb. 36 Schublade für die optionalen UV-C-Lampen ............45 Abb. 37 UV-C-Lampe ......................45 Revision 0 Original-Betriebsanleitung 51 / 56 Luftreiniger R500s...
  • Seite 54 Abbildungen Abb. 38 UV-C-Lampe und Lampensockel ................. 46 Abb. 39 Steckverbindungen an der Schublade ..............46 Abb. 40 Typenschild ......................49 52 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...
  • Seite 55 Notizen Revision 0 Original-Betriebsanleitung 53 / 56 Luftreiniger R500s...
  • Seite 56 Notizen 54 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...
  • Seite 57 Notizen Revision 0 Original-Betriebsanleitung 55 / 56 Luftreiniger R500s...
  • Seite 58 Notizen 56 / 56 Original-Betriebsanleitung Revision 0 Luftreiniger R500s...
  • Seite 59 Diese Betriebsanleitung ist Eigentum von: deconta GmbH Im Geer 20 46419 Isselburg Revision 0 12.01.2021  2021 Weitergabe sowie Vervielfältigung dieser Unterlagen, Verwertung und Mitteilung ihres Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
