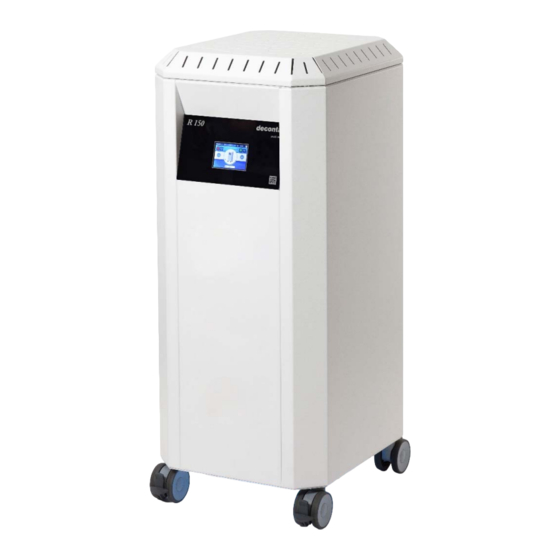

deconta R 150 Originalbetriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Original-Betriebsanleitung
Luftreiniger R 150 silent

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für deconta R 150

Inhaltszusammenfassung für deconta R 150

  • Seite 1 Original-Betriebsanleitung Luftreiniger R 150 silent...
  • Seite 3 Im Geer 20 46419 Isselburg Tel.: +49 287491 91560 Fax: +49 2874 915611 E-Mail: info@deconta.de Internet: www.deconta.com Diese Betriebsanleitung ist in der Nähe des Gerätes griffbereit aufzubewahren. Bei Veräußerung ist sie mitzuliefern. Revision 0 Original-Betriebsanleitung 1 / 53 Luftreiniger R 150 silent...

  • Seite 5: Inhaltsverzeichnis

    Bedien- und Anzeigeelemente .............. 25 Transport ............... 27 Warnhinweise ..................27 5.1.1 Netzanschlusskabel ................27 Montage ................. 27 Inbetriebnahme ............. 29 Warnhinweise ..................29 7.1.1 Netzanschlusskabel ................29 7.1.2 Ungeeignete Netzspannung ..............29 Revision 0 Original-Betriebsanleitung 3 / 53 Luftreiniger R 150 silent...
  • Seite 6 Reinigung ..............49 10.1 Warnhinweise ..................49 10.1.1 Spannungsführende Geräteteile ............49 Geräte-Entsorgung ............50 Anlagen zur Dokumentation ........51 12.1 Typenschild ................... 51 12.2 EG-/EU-Konformitätserklärung nach der Niederspannungsrichtlinie 2014/35/EU ..........52 4 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 7: Hinweise Zum Lesen

    1.1 Abkürzungen, Synonyme, Zeichen Abkürzung/ Bedeutung Synonym Persönliche Schutzausrüstung Elektromagnetische Verträglichkeit BetrSichV Betriebssicherheitsverordnung DGUV Deutsche gesetzliche Unfallversicherung Gerät Luftreiniger R 150 silent ICNIRP International Commission on Non-Ionizing Radiation Protection Zeichen Bedeutung  Anweisung zum Handeln  Aufzählung  Aufforderung zum Lesen weiterer Dokumente...
  • Seite 8 Geringfügige oder mäßige Verletzungen VORSICHT können eintreten, wenn die Gefährdung nicht vermieden wird. nicht Allgemeine Hinweise sowie Anwender- Hinweis sicherheits- Tipps und Arbeitsempfehlungen für einen relevant effizienten und störungsfreien Betrieb. 6 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 9: Warnhinweis

    Dieser Warnhinweistext nennt die Folgen.  Diese Anweisung nennt die Abhilfe (Möglichkeiten zur Vermeidung etc.). Diese Betriebsanleitung kann in mehreren Kapiteln weitere Hinweise enthalten. Diese Hinweise sind nur im Kontext zu verstehen. Revision 0 Original-Betriebsanleitung 7 / 53 Luftreiniger R 150 silent...

  • Seite 11: Rechtliche Regelungen

    Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung des Gerätes Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an den Maschinen und anderen Sachwerten entstehen. Revision 0 Original-Betriebsanleitung 9 / 53 Luftreiniger R 150 silent...

  • Seite 12: Vernünftigerweise Vorhersehbare Fehlanwendung

    Instandhaltungsbedingungen,  die Nichteinhaltung der Bestimmungen und Vorschriften im Verwenderland und der gesetzlichen Bestimmungen und Unfallverhütungsvorschriften im Umgang mit dem Gerät,  das Betreiben des Gerätes außerhalb der technischen Daten. 10 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 13: Gerät

     häufig auftreten und/oder  schwerwiegende Folgen haben. An dem Gerät sind folgende Kennzeichnungen angebracht: Bedeutung Kennzeichnung Warnung vor gefährlicher Anschlussbuchse für die elektrischer Spannung Netzanschlussleitung Warnung vor UV-Strahlung UV-Lampen (sofern verbaut) Revision 0 Original-Betriebsanleitung 11 / 53 Luftreiniger R 150 silent...

  • Seite 14: Schutzleiter, Erdung Und Potentialausgleich

    Lampen automatisch ab, sobald sie das Gerät kippen oder den Deckel abnehmen.  Um ein unsachgemäßes Entfernen des Vorfilters zu erschweren, kann ein optionales Schutzgitter montiert werden. Beachten Sie, dass dies den Volumenstrom minimal reduziert. 12 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...
  • Seite 15 Bauteile können früher als erwartet defekt sein. Werden Alte- rung, Verschleiß und defekte Teile nicht bemerkt, können schwere Verletzungen ent- stehen.  Filterwechselintervalle einstellen.  Regelmäßige Sichtkontrollen durchführen. Revision 0 Original-Betriebsanleitung 13 / 53 Luftreiniger R 150 silent...
  • Seite 16  Das Gerät darf beim Reinigen nie mit Wasser in Berührung kommen.  Während des Betriebes die Luftansaug- und Austrittsöffnungen nicht abdecken.  Gerät während längerer Unterbrechung mit dem Netzschalter abschalten.  Verschüttete Stoffe sofort aufnehmen. 14 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 17: Nach Der Lebensphase

    Eine Montage ist somit nicht erforderlich.  Bei sichtbarer Beschädigung, das Gerät nicht in Betrieb nehmen. Setzen Sie sich umgehend mit der deconta GmbH in Verbindung.  Bei der Aufstellung des Gerätes auf einen ebenen und standfesten Untergrund achten.
  • Seite 18 Umwelt. Hinweis  Die Entsorgung von verbrauchten Filtern unterliegt unter Umständen bestimmten Vorschriften oder Gesetzen, wenn damit schädliche Substanzen gefiltert werden.  Filter sind gemäß den gesetzlichen Bestimmungen zu entsorgen. 16 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 19: Nach Dem Ort Der Gefährdung

    Das Berühren einer defekten Netzanschlussleitung kann zu schweren oder tödlichen Verletzungen führen. Netzanschlussleitung nicht beschädigen (z. B. durch Überfahren, Zerren, Quetschen).  Netzanschlussleitung regelmäßig auf Beschädigungen prüfen.  Defekte Netzanschlussleitung vor dem weiteren Gebrauch durch den deconta- Service oder eine Elektrofachkraft ersetzen lassen. Revision 0 Original-Betriebsanleitung...

  • Seite 21: Gerätebeschreibung

    Gewicht mit HEPA-Filter groß, 34,5 kg Vorfilter, Aktivkohlefilter und HEPA- Filter klein Leistungsdaten Benennung Wert Netzanschluss 230 V / 50 Hz Leistung 220 W Standby 1,3 W Schutzart IP 20 Netzeingangssicherung Revision 0 Original-Betriebsanleitung 19 / 53 Luftreiniger R 150 silent...
  • Seite 22  Vorfilter  Vorfilter  Aktivkohlematte  Aktivkohlematte  HEPA-Filter klein 100% * Die Werte wurden in 1 Meter Abstand zum Gerät ermittelt, die Grundlautstärke be- trug 33 dB (A). 20 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 23: Bestellnummern Ersatzfilter / Uv Lampe (Sofern Verbaut)

    4.3 Bestellnummern Ersatzfilter / UV Lampe (sofern verbaut) Filterbestückung Standard Abb. 2 Position von Filter und UV-Lampe (sofern verbaut) Pos. Benennung HEPA-Filter groß Art.-Nr. AU3664 UV-Lampe (sofern verbaut) Art.-Nr. AE2257 Vorfilter Art.-Nr. BO2088 Revision 0 Original-Betriebsanleitung 21 / 53 Luftreiniger R 150 silent...

  • Seite 24: Abb. 3 Position Von Filter Und Uv-Lampe (Sofern Verbaut) Mit Optionaler Aktivkohlematte

    Bitte beachten: Falls Gerüche nicht ausreichend entfernt werden, regeln Sie bitte die Leistung des Luftreinigers herunter, um die Luftgeschwindigkeit zu verringern und damit die Einwirkzeit beim Durchströmen der Aktivkohle zu erhöhen. 22 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 25: Abb. 4 Position Von Filter Und Uv-Lampe (Sofern Verbaut) Mit Optionaler Aktivkohlezelle Und Zusätzlichem Hepa-Filter

    Bitte beachten: Falls Gerüche nicht ausreichend entfernt werden, regeln Sie bitte die Leistung des Luftreinigers runter, um die Luftgeschwindigkeit zu verringern und damit die Einwirkzeit beim Durchströmen der Aktivkohle zu erhöhen. Revision 0 Original-Betriebsanleitung 23 / 53 Luftreiniger R 150 silent...

  • Seite 26: Filterbeschreibung /Klassifizierung

    70 °C / 100 % RF (relative Feuchte) Griffschutz beidseitig Die von deconta eingesetzten HEPA Filter erreichen nach EN1822 einen Abscheide- grad > 99.995% (H14) bei dem auf dem Filterzeugnis angegebenen Volumenstrom. Bei höheren Volumenströmen wir die Filterleistung, gemessen nach EN1822 geringer ausfallen.

  • Seite 27: Stromanschluss

    Das Gerät nur an Wechselstrom 230 Volt anschließen. 4.5 Bedien- und Anzeigeelemente Abb. 5 Display Pos. Benennung Pos. Benennung Filteranzeige + Button UV-Lampe (sofern verbaut) Ventilatorleistung Manueller Modus Ein / Aus -Button Menü - Button Automatischer Modus Revision 0 Original-Betriebsanleitung 25 / 53 Luftreiniger R 150 silent...

  • Seite 29: Transport

    Transport Warnhinweise 5 Transport Der Luftreiniger R 150 silent verfügt über Lenkrollen und ist somit leicht zu transportie- ren auch für Einsätze in anderen Räumen. 5.1 Warnhinweise 5.1.1 Netzanschlusskabel WARNUNG Stromschlag durch defekte Netzanschlussleitung. Das Gerät ist über den Hausanschluss mit dem Stromnetz verbunden. Schon bei ei- nem geringfügigen Standortwechsel können Kabel und Leitungen beschädigt...

  • Seite 31: Inbetriebnahme

    Beschädigung durch ungeeignete Netzspannung. Das Gerät kann beschädigt werden, wenn es an eine ungeeignete Netzspannung angeschlossen wird.  Prüfen, ob die auf dem Typenschild angegebene Spannung mit der örtlichen Netzspannung übereinstimmt. Revision 0 Original-Betriebsanleitung 29 / 53 Luftreiniger R 150 silent...

  • Seite 33: Betrieb Und Bedienung

    Verletzungen führen.  Netzanschlussleitung nicht beschädigen (z. B. durch Überfahren, Zerren, Quetschen).  Netzanschlussleitung regelmäßig auf Beschädigungen prüfen.  Defekte Netzanschlussleitung vor dem weiteren Gebrauch durch den deconta- Service oder eine Elektrofachkraft ersetzen lassen. 8.1.2 UV-Lampe (sofern verbaut) WARNUNG Die UV-Lampe sendet kurzwellige UV-C Strahlung aus.

  • Seite 34: Betriebsarten

    Betrieb und Bedienung Betriebsarten 8.2 Betriebsarten Der Luftreiniger R 150 kann im manuellen oder im automatischen Modus betrieben werden. 8.2.1 Manueller Modus Abb. 7 Display „Manueller Modus“ Pos. Benennung Filteranzeige UV-Lampe (sofern verbaut) Manueller Modus + Button Ventilatorleistung - Button Tippen Sie auf den Button „manueller Modus“, der Button leuchtet grün.

  • Seite 35: Automatischer Modus

    Display „Automatischer Modus“ Pos. Benennung Pos. Benennung Filteranzeige Automatischer Modus Menü Ventilatorleistung Abb. 9 Unter Menü angezeigte Oberfläche Pos. Benennung Pos. Benennung Home-Button Einstellungen für UV-Lampen (sofern verbaut) Einstellung für aut. Modus Revision 0 Original-Betriebsanleitung 33 / 53 Luftreiniger R 150 silent...

  • Seite 36: Abb. 10 Oberfläche Für Die Einstellung Der Betriebsparameter

    Hier kann für den Tagmodus eine separate Ventilatorleistung eingestellt werden.  UV-Lampen (sofern verbaut) im Nachtmodus: UV-Lampen (sofern verbaut) im Nachmodus aktivieren oder deaktivieren.  UV-Lampen (sofern verbaut) im Tagmodus: UV-Lampen (sofern verbaut) im Tagmodus aktivieren oder deaktivieren. 34 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 37: Einstellung Der Uv-Lampen(Sofern Verbaut) Im Automatischen Modus

    Sie haben die UV-Lampe im Tagmodus aktiviert (siehe vorherige Seite) und eine Brenndauer von 60 Minuten gewählt. Das bedeutet, dass die UV-Lampen nach Errei- chen der Anfangszeit für den Tagmodus für 60 Minuten leuchten Revision 0 Original-Betriebsanleitung 35 / 53 Luftreiniger R 150 silent...

  • Seite 38: Einstellungen Filterwechselintervalle

    Abb. 14 Betriebsstunden und empfohlene Betriebszeit der einzelnen Stufen Ein bald abgelaufenes Intervall wird im Hauptmenü durch eine gelbe Filteranzeige an- gezeigt. Leuchtet die Anzeige rot, ist die maximale Betriebsstundenzeit erreicht. Abb. 15 Filteranzeige 36 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 39: Systemeinstellungen

    Abb. 16 RESET-Button für das Zurücksetzen der Betriebszeit 8.4 Systemeinstellungen Abb. 17 Button „Systemeinstellungen“ Durch Tippen auf den Button „Systemeinstellungen“ wird das Menü zum Einstellen von Datum, Uhrzeit, Displayhelligkeit und Betriebszustand bei Neustart aufgerufen. Revision 0 Original-Betriebsanleitung 37 / 53 Luftreiniger R 150 silent...

  • Seite 40: Displayhelligkeit

    8.4.2 Factory Reset (auf Werkseinstellungen zurücksetzen) Abb. 19 Button „FACTORY RESET“ In den Systemeinstellungen kann der Luftreiniger durch Tippen auf den gelben Button „FACTORY RESET“ auf seine Werkseinstellungen zurückgesetzt werden. 38 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 41: Schlafmodus

    Die Rückstellung muss durch Tippen auf den grünen Haken bestätigt werden oder kann durch Tippen auf das rote X noch abgebrochen werden. 8.5 Schlafmodus Abb. 21 Button „Schlafmodus“ Durch Tippen auf den Button „Schlafmodus“ wird das Display stark abgedunkelt. Revision 0 Original-Betriebsanleitung 39 / 53 Luftreiniger R 150 silent...

  • Seite 42: Option Schlüsselschalter

    Das Display bleibt aktiv, Änderungen an den Einstellungen können jedoch ohne den passenden Schlüssel nicht vorgenommen werden. Der Schlüsselschalter befindet sich im Gerät unter der Abdeckung. Abb. 22 Schlüsselschalter Im Display wird ein Schlosssymbol angezeigt. Abb. 23 Display mit Schlüsselsymbol 40 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 43: Filterwechsel

    Beim Verschließen mit der Abdeckung besteht für die Hand Quetschgefahr.  Für das Verschließen die Abdeckung am äußeren Rand mit beiden Händen halten, so dass Finger und andere Handpartien nicht zwischen Abdeckung und Gehäuse geraten können. Revision 0 Original-Betriebsanleitung 41 / 53 Luftreiniger R 150 silent...

  • Seite 44: Abb. 24 Filteranzeige Im Display

    Filterwechsel Warnhinweise Abb. 24 Filteranzeige im Display Ein eventuell notwendiger Filterwechsel wird durch die Farbe der Filteranzeige ange- zeigt. 42 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 45: Wechsel Von Vorfilter, Uv-Lampen Und Hepa-Filter Groß

     Gerät auf den Kopf stellen. Abb. 25 Unterseite des Gerätes  Rändelmutter der beiden Vorfilterhalter lösen und die Halter so verdrehen, dass der Filter entnommen werden kann. Abb. 26 Rändelmutter und Filterentnahme Revision 0 Original-Betriebsanleitung 43 / 53 Luftreiniger R 150 silent...

  • Seite 46: Abb. 27 Uv-Lampen

    Wechsel von Vorfilter, UV-Lampen und HEPA-Filter groß Die beiden UV-Lampen entfernen (sofern verbaut Steckverbindung). Abb. 27 UV-Lampen  Flügelschrauben (4 Stück) der Filterspannleisten losschrauben und Spannleisten entfernen. Flügelschraube Filterspannleiste Abb. 28 Flügelschrauben und Filterspannleisten 44 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 47: Wechsel Der Optionalen Aktivkohlematte

    Wechsel der optionalen Aktivkohlematte  HEPA-Filter nach oben entnehmen. Abb. 29 HEPA-Filter entnehmen 9.3 Wechsel der optionalen Aktivkohlematte  Die Abdeckung abnehmen, diese wird nur durch Magnetkraft gehalten. Abb. 30 Abdeckung Revision 0 Original-Betriebsanleitung 45 / 53 Luftreiniger R 150 silent...

  • Seite 48: Wechsel Von Aktivkohlezelle Und Hepa-Filter Klein (Optional)

    HEPA-Filter klein zur Rückhaltung dieses Staubes eingesetzt werden.  Die Abdeckung abnehmen, wie auf der vorherigen Seite beschrieben.  Flügelschrauben (4 Stück) der Filterspannleisten losschrauben und Spannleisten entfernen. Abb. 32 HEPA-Filter klein 46 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 49: Abb. 33 Entnahme Des Hepa-Filters „Klein

    Wechsel von Aktivkohlezelle und HEPA-Filter klein (Optional)  Der HEPA-Filter klein kann nun entnommen werden. Abb. 33 Entnahme des HEPA-Filters „klein“  Die darunterliegende Aktivkohlezelle kann nun entnommen werden. Abb. 34 Entnahme der Aktivkohlezelle Revision 0 Original-Betriebsanleitung 47 / 53 Luftreiniger R 150 silent...

  • Seite 51: Reinigung

    Vor der Reinigung ziehen Sie bitte den Netzstecker aus der Steckdose. Für die Reini- gung verwenden Sie ein trockenes, weiches Tuch. Chemische Lösungs- und Reini- gungsmittel sollten Sie vermeiden, weil diese die Oberfläche und/oder Beschriftungen des Geräts beschädigen können. Revision 0 Original-Betriebsanleitung 49 / 53 Luftreiniger R 150 silent...

  • Seite 52: Geräte-Entsorgung

    Umwelt. Hinweis  Die Entsorgung von verbrauchten Filtern unterliegt unter Umständen bestimmten Vorschriften oder Gesetzen, wenn damit schädliche Substanzen gefiltert werden.  Filter sind gemäß den gesetzlichen Bestimmungen zu entsorgen. 50 / 53 Original-Betriebsanleitung Revision 0 Luftreiniger R 150 silent...

  • Seite 53: Anlagen Zur Dokumentation

    12 Anlagen zur Dokumentation 12.1 Typenschild deconta GmbH Im Geer 20 46419 Isselburg Bezeichnung: Luftreiniger Typ: R 150 silent Baujahr: 2020 Typnummer: Netzanschluss: 230 V, 50 Hz Leistung: 220 W Standby: 1,3 W Abb. 35 Typenschild Das Typenschild nennt die Mindestangaben des Gerätes. Die Mindestangaben wur-...

  • Seite 54: Eg-/Eu-Konformitätserklärung Nach Der Niederspannungsrichtlinie 2014/35/Eu

    Hiermit erklären wir, dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bau- form sowie in der von unsin Verkehr gebrachten Ausführung den einschlägigen grundlegenden Si- cherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bezeichnung: Luftreiniger R 150 silent Ident.-Nr.: Typ.-Nr. Kom.-Nr.:...
  • Seite 55 Abb. 31 Aktivkohlematte ..................... 46 Abb. 32 HEPA-Filter klein ....................46 Abb. 33 Entnahme des HEPA-Filters „klein“ ..............47 Abb. 34 Entnahme der Aktivkohlezelle ................47 Abb. 35 Typenschild ......................51 Revision 0 Original-Betriebsanleitung 53 / 53 Luftreiniger R 150 silent...
  • Seite 56 Diese Betriebsanleitung ist Eigentum von: deconta GmbH Im Geer 20 46419 Isselburg Revision 0 13.11.2020  2020 Weitergabe sowie Vervielfältigung dieser Unterlagen, Verwertung und Mitteilung ihres Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
