Inhaltszusammenfassung für deconta R 300 silent

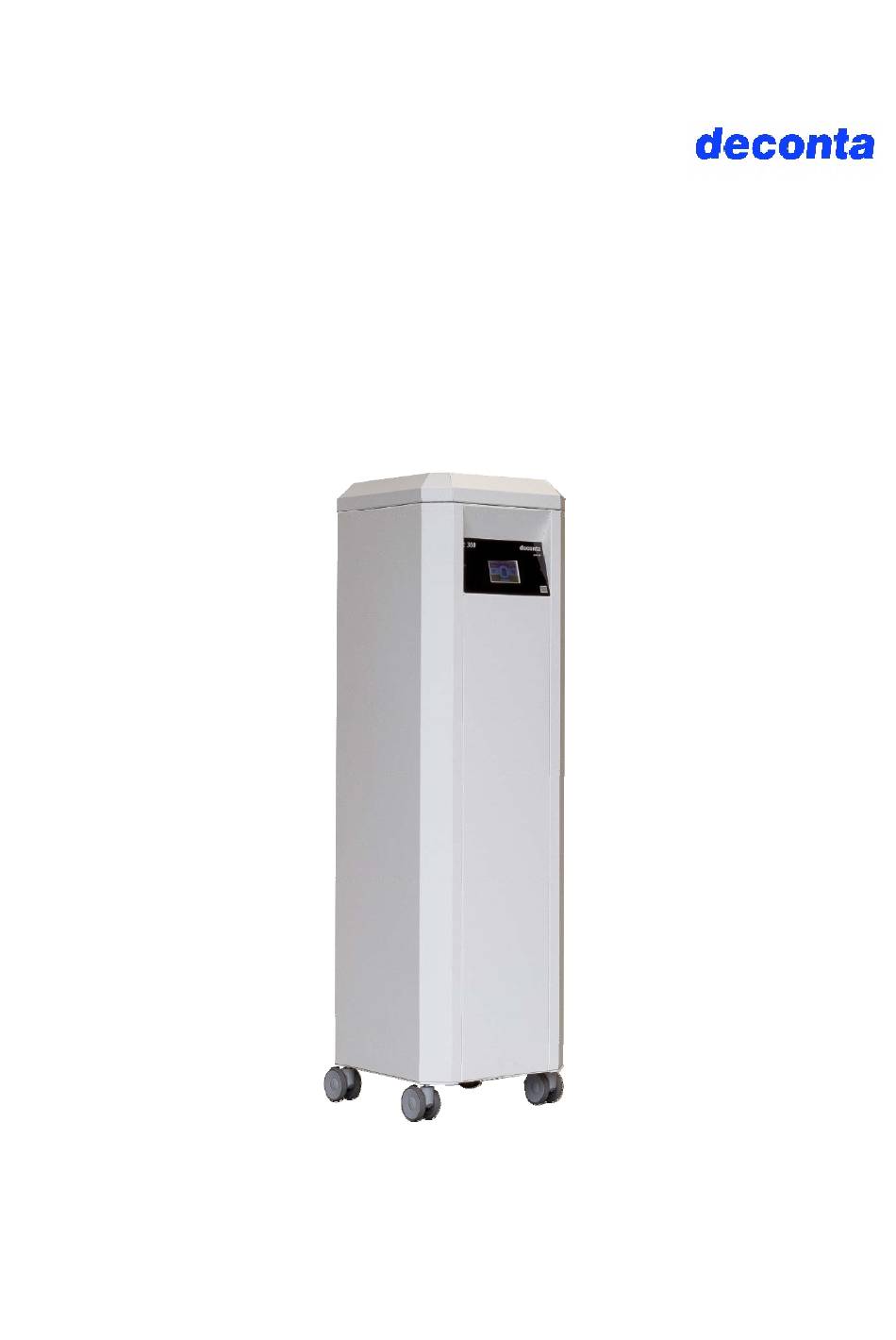

- Seite 1 Original-Betriebsanleitung Luftreiniger R 300 silent...
- Seite 3 GmbH Im Geer 20 46419 Isselburg Tel.: +49 287491 91560 Fax: +49 2874 915611 E-Mail: info@deconta.com Internet: www.deconta.com Diese Betriebsanleitung ist in der Nähe des Gerätes griffbereit aufzubewahren. Bei Veräußerung ist sie mitzuliefern. Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent...
-
Seite 5: Inhaltsverzeichnis
Warnhinweise ..................27 5.1.1 Netzanschlusskabel ................27 Montage ................. 27 Inbetriebnahme ............. 29 Warnhinweise ..................29 7.1.1 Netzanschlusskabel ................29 Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... - Seite 6 Spannungsführende Geräteteile ............49 Geräte-Entsorgung ............50 Anlagen zur Dokumentation ........51 12.1 Typenschild ................... 51 12.2 EG-/EU-Konformitätserklärung nach der Niederspannungsrichtlinie 2014/35/EU ..........52 Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent...
-
Seite 7: Hinweise Zum Lesen
1 Hinweise zum Lesen 1.1 Abkürzungen, Synonyme, Zeichen Abkürzung/ Bedeutung Synonym Persönliche Schutzausrüstung Elektromagnetische Verträglichkeit Betriebssicherheitsverordnung BetrSichV DGUV Deutsche gesetzliche Unfallversicherung Luftreiniger R 300 silent Gerät International Commission on Non-Ionizing Radiation Protection ICNIRP Zeichen Bedeutung Anweisung zum Handeln Aufzählung ... - Seite 8 VORSICHT niedrig Geringfügige oder mäßige Verletzungen können eintreten, wenn die Gefährdung nicht vermieden wird. Hinweis nicht Allgemeine Hinweise sowie Anwender- sicherheits- Tipps und Arbeitsempfehlungen für einen relevant effizienten und störungsfreien Betrieb. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent...
-
Seite 9: Warnhinweis
Dieser Hinweistext nennt weitere Informationen aus der Risikobeurteilung. Dieser Warnhinweistext nennt die Folgen. Diese Anweisung nennt die Abhilfe (Möglichkeiten zur Vermeidung etc.). Diese Betriebsanleitung kann in mehreren Kapiteln weitere Hinweise enthalten. Diese Hinweise sind nur im Kontext zu verstehen. Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 11: Rechtliche Regelungen
Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechni- schen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung des Gerätes Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an den Maschinen und anderen Sachwerten entstehen. Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 12: Vernünftigerweise Vorhersehbare Fehlanwendung
die Nichtbeachtung der Anweisungen und vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen, die Nichteinhaltung der Bestimmungen und Vorschriften im Verwenderland und der gesetzlichen Bestimmungen und Unfallverhütungsvorschriften im Umgang mit dem Gerät, das Betreiben des Gerätes außerhalb der technischen Daten. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 13: Gerät
Aufschriften angebracht. Sie weisen auf Risiken hin, die: häufig auftreten und/oder schwerwiegende Folgen haben. An dem Gerät sind folgende Kennzeichnungen angebracht: Bedeutung Kennzeichnun Warnung vor gefährlicher Anschlussbuchse für die elektrischer Spannung Netzanschlussleitung Warnung vor UV-Strahlung UV-Lampen (sofern verbaut) Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 14: Schutzleiter, Erdung Und Potentialausgleich
Lampen automatisch ab, sobald sie das Gerät kippen oder den Deckel abnehmen. Um ein unsachgemäßes Entfernen des Vorfilters zu erschweren, kann ein optionales Schutzgitter montiert werden. Beachten Sie, dass dies den Volumenstrom minimal reduziert. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... - Seite 15 Belastungen ausgelegt. Trotzdem altern und verschleißen sie. Bauteile können früher als erwartet defekt sein. Werden Alte- rung, Verschleiß und defekte Teile nicht bemerkt, können schwere Verletzungen ent- stehen. Filterwechselintervalle einstellen. Regelmäßige Sichtkontrollen durchführen. Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent...
- Seite 16 Das Gerät darf beim Reinigen nie mit Wasser in Berührung kommen. Während des Betriebes die Luftansaug- und Austrittsöffnungen nicht abdecken. Gerät während längerer Unterbrechung mit dem Netzschalter abschalten. Verschüttete Stoffe sofort aufnehmen. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent...
-
Seite 17: Nach Der Lebensphase
Eine Montage ist somit nicht erforderlich. Bei sichtbarer Beschädigung, das Gerät nicht in Betrieb nehmen. Setzen Sie sich umgehend mit der deconta GmbH in Verbindung. Bei der Aufstellung des Gerätes auf einen ebenen und standfesten Untergrund achten. -
Seite 18: Entsorgung
Formen der Verwertung leisten sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Hinweis Die Entsorgung von verbrauchten Filtern unterliegt unter Umständen bestimmten Vorschriften oder Gesetzen, wenn damit schädliche Substanzen gefiltert werden. Filter sind gemäß den gesetzlichen Bestimmungen zu entsorgen. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 19: Nach Dem Ort Der Gefährdung
Das Berühren einer defekten Netzanschlussleitung kann zu schweren oder tödlichen Verletzungen führen. Netzanschlussleitung nicht beschädigen (z. B. durch Überfahren, Zerren, Quetschen). Netzanschlussleitung regelmäßig auf Beschädigungen prüfen. Defekte Netzanschlussleitung vor dem weiteren Gebrauch durch den deconta- Service oder eine Elektrofachkraft ersetzen lassen. Revision 0 Original-Betriebsanleitung... -
Seite 21: Gerätebeschreibung
Aktivkohlefilter und HEPA-Filter klein Leistungsdaten Benennung Wert Netzanschluss 230 V / 50 Hz Leistung bei 100 % 568 W (ohne UV-C Lampen) 658 W (mit UV-C Lampen) Standby 1,3 W Schutzart IP 20 Netzeingangssicherung Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 22: Volumenstrom (Bei 100% Leistung)
HEPA-Filter klein Geräuschemission Schalldruckpegel in dB (A)* Filterbestückung: Leistung HEPA-Filter groß Vorfilter 100% * Die Werte wurden in 1 Meter Abstand zum Gerät ermittelt, die Grundlautstärke be- trug 33 dB (A). Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 23: Bestellnummern Ersatzfilter / Uv Lampe (Sofern Verbaut)
Bestellnummern Ersatzfilter / UV Lampe (sofern verbaut) 4.3 Bestellnummern Ersatzfilter / UV Lampe (sofern verbaut) Filterbestückung Standard Abb. 2 Position von Filter und UV-Lampe (sofern verbaut) Benennung HEPA-Filter groß Art.-Nr. AU1888 UV-Lampe (sofern verbaut) Art.-Nr. AE2257 Vorfilter Art.-Nr. BO2088 Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 24: Filterbestückung Mit Optionaler Aktivkohlematte
Art.-Nr. BO2088 Bitte beachten: Falls Gerüche nicht ausreichend entfernt werden, regeln Sie bitte die Leistung des Luftreinigers herunter, um die Luftgeschwindigkeit zu verringern und damit die Einwirkzeit beim Durchströmen der Aktivkohle zu erhöhen. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 25: Filterbestückung Mit Optionaler Aktivkohlezelle Und Zusätzlichem Hepa-Filter
Art.-Nr. BO2088 Bitte beachten: Falls Gerüche nicht ausreichend entfernt werden, regeln Sie bitte die Leistung des Luftreinigers runter, um die Luftgeschwindigkeit zu verringern und damit die Einwirkzeit beim Durchströmen der Aktivkohle zu erhöhen. Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 26: Filterbeschreibung /Klassifizierung
70 °C / 100 % RF (relative Feuchte) Griffschutz beidseitig Die von deconta eingesetzten HEPA Filter erreichen nach EN1822 einen Abscheide- grad > 99.995% (H14) bei dem auf dem Filterzeugnis angegebenen Volumenstrom. Bei höheren Volumenströmen wir die Filterleistung, gemessen nach EN1822 geringer ausfallen. -
Seite 27: Stromanschluss
Das Gerät nur an Wechselstrom 230 Volt anschließen. 4.5 Bedien- und Anzeigeelemente Abb. 5 Display Benennung Benennung Filteranzeige + Button UV-Lampe (sofern verbaut) Ventilatorleistung Manueller Modus Ein / Aus -Button Menü - Button Automatischer Modus Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 29: Transport
Transport Warnhinweise 5 Transport Der Luftreiniger R 300 silent verfügt über Lenkrollen und ist somit leicht zu transportie- ren auch für Einsätze in anderen Räumen. 5.1 Warnhinweise 5.1.1 Netzanschlusskabel WARNUNG Stromschlag durch defekte Netzanschlussleitung. Das Gerät ist über den Hausanschluss mit dem Stromnetz verbunden. Schon bei ei- nem geringfügigen Standortwechsel können Kabel und Leitungen beschädigt... -
Seite 31: Inbetriebnahme
7.1.2 Ungeeignete Netzspannung WARNUNG Beschädigung durch ungeeignete Netzspannung. Das Gerät kann beschädigt werden, wenn es an eine ungeeignete Netzspannung angeschlossen wird. Prüfen, ob die auf dem Typenschild angegebene Spannung mit der örtlichen Netzspannung übereinstimmt. Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 33: Betrieb Und Bedienung
Verletzungen führen. Netzanschlussleitung nicht beschädigen (z. B. durch Überfahren, Zerren, Quetschen). Netzanschlussleitung regelmäßig auf Beschädigungen prüfen. Defekte Netzanschlussleitung vor dem weiteren Gebrauch durch den deconta- Service oder eine Elektrofachkraft ersetzen lassen. 8.1.2 UV-Lampe (sofern verbaut) WARNUNG Die UV-Lampe sendet kurzwellige UV-C Strahlung aus. -
Seite 34: Betriebsarten
Button rot. Neben Erkältungs- und Grippeviren können Luftreiniger mit UV auch viele weitere Er- reger von Infektionskrankheiten abtöten. Deshalb wird die UV-Technik in Luftreinigern auch meist in Kombination mit HEPA-Filtern und Aktivkohle eingesetzt. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 35: Automatischer Modus
8.2.2 Automatischer Modus Abb. 8 Display „Automatischer Modus“ Benennung Benennung Filteranzeige Automatischer Modus Menü Ventilatorleistung Abb. 9 Unter Menü angezeigte Oberfläche Benennung Benennung Home-Button Einstellungen für UV-Lampen (sofern verbaut) Einstellung für aut. Modus Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 36: Abb. 10 Oberfläche Für Die Einstellung Der Betriebsparameter
Hier kann für den Tagmodus eine separate Ventilatorleistung eingestellt werden. UV-Lampen (sofern verbaut) im Nachtmodus: UV-Lampen (sofern verbaut) im Nachmodus aktivieren oder deaktivieren. UV-Lampen (sofern verbaut) im Tagmodus: UV-Lampen (sofern verbaut) im Tagmodus aktivieren oder deaktivieren. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 37: Einstellung Der Uv-Lampen(Sofern Verbaut) Im Automatischen Modus
Sie haben die UV-Lampe im Tagmodus aktiviert (siehe vorherige Seite) und eine Brenndauer von 60 Minuten gewählt. Das bedeutet, dass die UV-Lampen nach Errei- chen der Anfangszeit für den Tagmodus für 60 Minuten leuchten Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 38: Einstellungen Filterwechselintervalle
Abb. 14 Betriebsstunden und empfohlene Betriebszeit der einzelnen Stufen Ein bald abgelaufenes Intervall wird im Hauptmenü durch eine gelbe Filteranzeige an- gezeigt. Leuchtet die Anzeige rot, ist die maximale Betriebsstundenzeit erreicht. Abb. 15 Filteranzeige Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 39: Systemeinstellungen
Abb. 16 RESET-Button für das Zurücksetzen der Betriebszeit 8.4 Systemeinstellungen Abb. 17 Button „Systemeinstellungen“ Durch Tippen auf den Button „Systemeinstellungen“ wird das Menü zum Einstellen von Datum, Uhrzeit, Displayhelligkeit und Betriebszustand bei Neustart aufgerufen. Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 40: Displayhelligkeit
Die Stromverbindung wurde unterbrochen und wiederhergestellt 8.4.2 Factory Reset (auf Werkseinstellungen zurücksetzen) Abb. 19 Button „FACTORY RESET“ In den Systemeinstellungen kann der Luftreiniger durch Tippen auf den gelben Button „FACTORY RESET“ auf seine Werkseinstellungen zurückgesetzt werden. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 41: Schlafmodus
Die Rückstellung muss durch Tippen auf den grünen Haken bestätigt werden oder kann durch Tippen auf das rote X noch abgebrochen werden. 8.5 Schlafmodus Abb. 21 Button „Schlafmodus“ Durch Tippen auf den Button „Schlafmodus“ wird das Display stark abgedunkelt. Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 42: Option Schlüsselschalter
Das Display bleibt aktiv, Änderungen an den Einstellungen können jedoch ohne den passenden Schlüssel nicht vorgenommen werden. Der Schlüsselschalter befindet sich im Gerät unter der Abdeckung. Abb. 22 Schlüsselschalter Im Display wird ein Schlosssymbol angezeigt. Abb. 23 Display mit Schlüsselsymbol Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 43: Filterwechsel
Beim Verschließen mit der Abdeckung besteht für die Hand Quetschgefahr. Für das Verschließen die Abdeckung am äußeren Rand mit beiden Händen halten, so dass Finger und andere Handpartien nicht zwischen Abdeckung und Gehäuse geraten können. Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 44: Abb. 24 Filteranzeige Im Display
Filterwechsel Warnhinweise Abb. 24 Filteranzeige im Display Ein eventuell notwendiger Filterwechsel wird durch die Farbe der Filteranzeige ange- zeigt. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 45: Wechsel Von Vorfilter, Uv-Lampen Und Hepa-Filter Groß
Gerät auf den Kopf stellen. Abb. 25 Unterseite des Gerätes Rändelmutter der beiden Vorfilterhalter lösen und die Halter so verdrehen, dass der Filter entnommen werden kann. Abb. 26 Rändelmutter und Filterentnahme Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 46: Abb. 27 Uv-Lampen
Wechsel von Vorfilter, UV-Lampen und HEPA-Filter groß Die beiden UV-Lampen entfernen (sofern verbaut, Steckverbindung). Abb. 27 UV-Lampen Flügelschrauben (4 Stück) der Filterspannleisten losschrauben und Spannleisten entfernen. Flügelschraube Filterspannleiste Abb. 28 Flügelschrauben und Filterspannleisten Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 47: Wechsel Der Optionalen Aktivkohlematte
Filterwechsel Wechsel der optionalen Aktivkohlematte HEPA-Filter nach oben entnehmen. Abb. 29 HEPA-Filter entnehmen 9.3 Wechsel der optionalen Aktivkohlematte Die Abdeckung abnehmen, diese wird nur durch Magnetkraft gehalten. Abb. 30 Abdeckung Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 48: Wechsel Von Aktivkohlezelle Und Hepa-Filter Klein (Optional)
HEPA-Filter klein zur Rückhaltung dieses Staubes eingesetzt werden. Die Abdeckung abnehmen, wie auf der vorherigen Seite beschrieben. Flügelschrauben (4 Stück) der Filterspannleisten losschrauben und Spannleisten entfernen. Abb. 32 HEPA-Filter klein Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 49: Abb. 33 Entnahme Des Hepa-Filters „Klein
Wechsel von Aktivkohlezelle und HEPA-Filter klein (Optional) Der HEPA-Filter klein kann nun entnommen werden. Abb. 33 Entnahme des HEPA-Filters „klein“ Die darunterliegende Aktivkohlezelle kann nun entnommen werden. Abb. 34 Entnahme der Aktivkohlezelle Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 51: Reinigung
Vor der Reinigung ziehen Sie bitte den Netzstecker aus der Steckdose. Für die Reini- gung verwenden Sie ein trockenes, weiches Tuch. Chemische Lösungs- und Reini- gungsmittel sollten Sie vermeiden, weil diese die Oberfläche und/oder Beschriftungen des Geräts beschädigen können. Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent... -
Seite 52: Geräte-Entsorgung
Formen der Verwertung leisten sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Hinweis Die Entsorgung von verbrauchten Filtern unterliegt unter Umständen bestimmten Vorschriften oder Gesetzen, wenn damit schädliche Substanzen gefiltert werden. Filter sind gemäß den gesetzlichen Bestimmungen zu entsorgen. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... -
Seite 53: Anlagen Zur Dokumentation
12 Anlagen zur Dokumentation 12.1 Typenschild deconta GmbH Im Geer 20 46419 Isselburg Bezeichnung: Luftreiniger Typ: R 300 silent Baujahr: 2021 Typnummer: Netzanschluss: 230 V, 50 Hz Leistung: 550 W Standby: 1,3 W Abb. 35 Typenschild Das Typenschild nennt die Mindestangaben des Gerätes. Die Mindestangaben wur-... -
Seite 54: Eg-/Eu-Konformitätserklärung Nach Der Niederspannungsrichtlinie 2014/35/Eu
Hiermit erklären wir, dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bau- form sowie in der von unsin Verkehr gebrachten Ausführung den einschlägigen grundlegenden Si- cherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bezeichnung: Luftreiniger R 300 silent Ident.-Nr.: Typ.-Nr. Kom.-Nr.:... - Seite 55 Abb. 32 HEPA-Filter klein ....................46 Abb. 33 Entnahme des HEPA-Filters „klein“ ..............47 Abb. 34 Entnahme der Aktivkohlezelle ................47 Abb. 35 Typenschild ......................51 Revision 0 Original-Betriebsanleitung Luftreiniger R 300 silent...
- Seite 56 Diese Betriebsanleitung ist Eigentum von: deconta GmbH Im Geer 20 46419 Isselburg Revision 0 15.02.2020 2020 Weitergabe sowie Vervielfältigung dieser Unterlagen, Verwertung und Mitteilung ihres Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
-
Seite 57: Neue Funktionen (Ab Serien-Nr. 550)
Neue Funktionen (ab Serien-Nr. 550) Wochenprogram Rufen Sie das Menü durch Tippen Im folgenden Menü tippen Sie auf auf den Button „Menü“ auf. den Button „Wochenprogramm“ Folgende Einstellungen können vorgenommen werden: Auswahl und Einstellungen für jeden Wochentag Einstellung, ob der Luftreiniger am gewählten Wochentag ein- oder ausgeschaltet ist, dar- gestellt durch einen grünen (ein) oder roten (aus) Balken unter dem jeweiligen Tag Einstellung des Beginns der Tagzeit Ventilatorleistung während der Tagzeit... -
Seite 58: Einstellungen Filterwechselintervalle
HEPA-Filter klein und Aktivkohlezelle (optional beim R 150 und R 300) Aktivkohlematte (optional beim R 150 und R 300) HEPA-Filter UVC-Lampen Vorfilter Ein bald abgelaufenes Intervall wird im Hauptmenü durch eine gelbe Filteranzeige angezeigt. Leuchtet die Anzeige rot, ist die maximale Betriebsstundenzeit erreicht. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent... - Seite 59 Displaysperre (PIN-Sperre) Rufen Sie das Menü durch Tippen Im folgenden Menü tippen Sie auf auf den Button „Menü“ auf. den Button „Einstellungen“ Tippen Sie auf das Zahnradsymbol. Im folgenden Display können Sie einen 4-stelligen PIN festlegen und mit OK bestätigen. Zur Aktivierung der PIN-Sperre tippen Sie auf Sobald der Schutz aktiviert ist, wird dieser den grauen Haken.
- Seite 60 Zum Entsperren tippen Sie auf das Sperrsymbol. Es erfolgt die Abfrage Ihrer festgelegten PIN. Geben Sie diese ein und bestätigen Sie mit ok. Im Schlafmodus oder wenn das Gerät ausgeschaltet ist kann der Luftreiniger ebenfalls durch Tippen auf das Sperrsymbol und Eingabe der PIN entsperrt werden. Original-Betriebsanleitung Revision 0 Luftreiniger R 300 silent...
