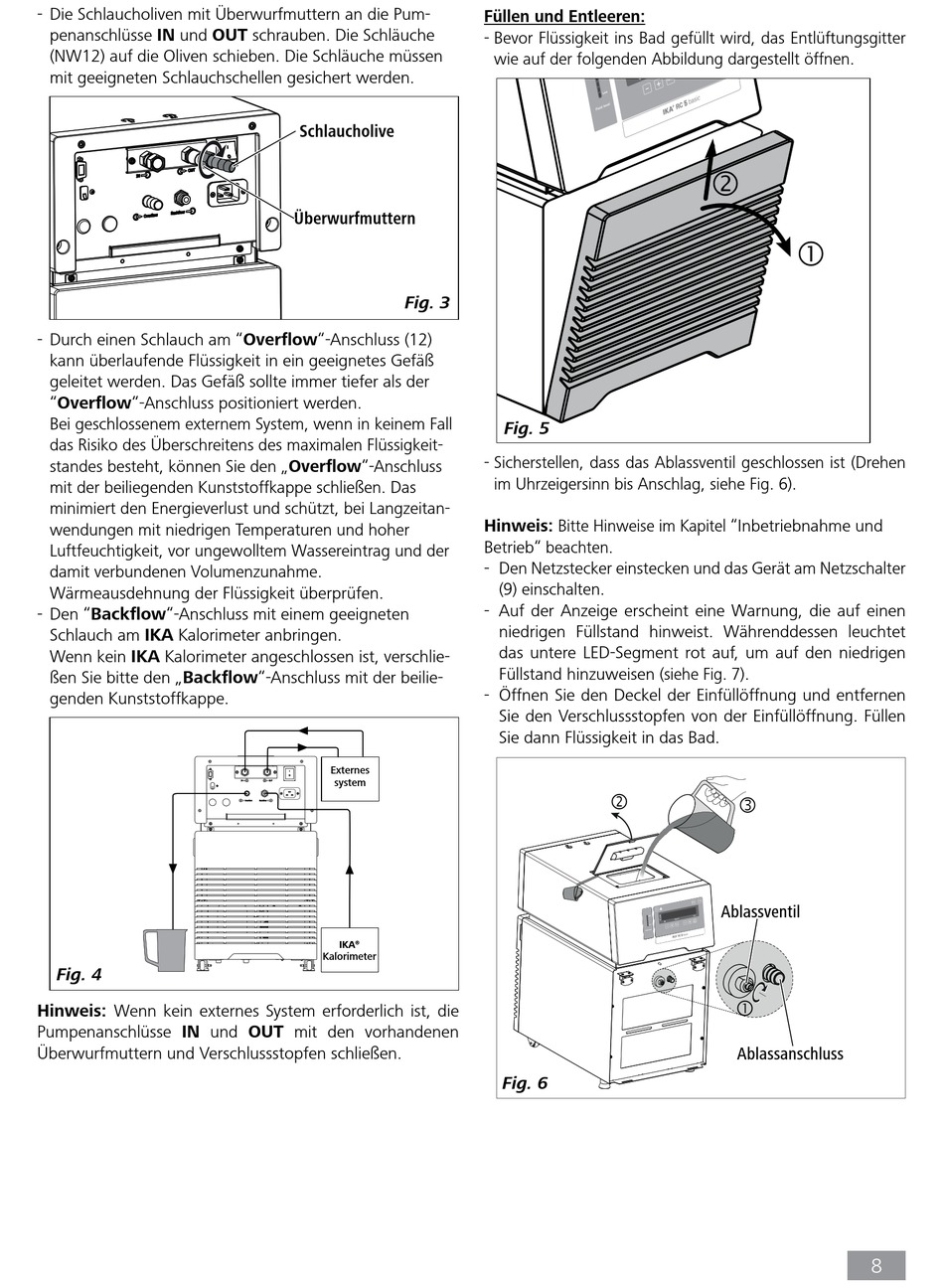

- Die Schlaucholiven mit Überwurfmuttern an die Pum-
penanschlüsse IN und OUT schrauben� Die Schläuche
(NW12) auf die Oliven schieben� Die Schläuche müssen
mit geeigneten Schlauchschellen gesichert werden�
- Durch einen Schlauch am "Overflow"-Anschluss (12)
kann überlaufende Flüssigkeit in ein geeignetes Gefäß
geleitet werden� Das Gefäß sollte immer tiefer als der
"Overflow"-Anschluss positioniert werden�
Bei geschlossenem externem System, wenn in keinem Fall
das Risiko des Überschreitens des maximalen Flüssigkeit-
standes besteht, können Sie den „Overflow"-Anschluss
mit der beiliegenden Kunststoffkappe schließen� Das
minimiert den Energieverlust und schützt, bei Langzeitan-
wendungen mit niedrigen Temperaturen und hoher
Luftfeuchtigkeit, vor ungewolltem Wassereintrag und der
damit verbundenen Volumenzunahme�
Wärmeausdehnung der Flüssigkeit überprüfen�
- Den "Backflow"-Anschluss mit einem geeigneten
Schlauch am IKA Kalorimeter anbringen�
Wenn kein IKA Kalorimeter angeschlossen ist, verschlie-
ßen Sie bitte den „Backflow"-Anschluss mit der beilie-
genden Kunststoffkappe�
Fig. 4
Hinweis: Wenn kein externes System erforderlich ist, die
Pumpenanschlüsse IN und OUT mit den vorhandenen
Überwurfmuttern und Verschlussstopfen schließen�
Schlaucholive
Überwurfmuttern
Fig. 3
Externes
External
system
system
IKA
®
Kalorimeter
Calorimeter
Füllen und Entleeren:
- Bevor Flüssigkeit ins Bad gefüllt wird, das Entlüftungsgitter
wie auf der folgenden Abbildung dargestellt öffnen�
Fig. 5
- Sicherstellen, dass das Ablassventil geschlossen ist (Drehen
im Uhrzeigersinn bis Anschlag, siehe Fig� 6)�
Hinweis: Bitte Hinweise im Kapitel "Inbetriebnahme und
Betrieb" beachten�
- Den Netzstecker einstecken und das Gerät am Netzschalter
(9) einschalten�
- Auf der Anzeige erscheint eine Warnung, die auf einen
niedrigen Füllstand hinweist� Währenddessen leuchtet
das untere LED-Segment rot auf, um auf den niedrigen
Füllstand hinzuweisen (siehe Fig� 7)�
- Öffnen Sie den Deckel der Einfüllöffnung und entfernen
Sie den Verschlussstopfen von der Einfüllöffnung� Füllen
Sie dann Flüssigkeit in das Bad�
Fig. 6
Ablassventil
Ablassanschluss
8
