Bedienung
2
Grün
3
Gelb
Auslesen des Verschraubungsberichts
LED-Farbe
Grün
Gelb
Gelb und Rot (Orange)
Rot

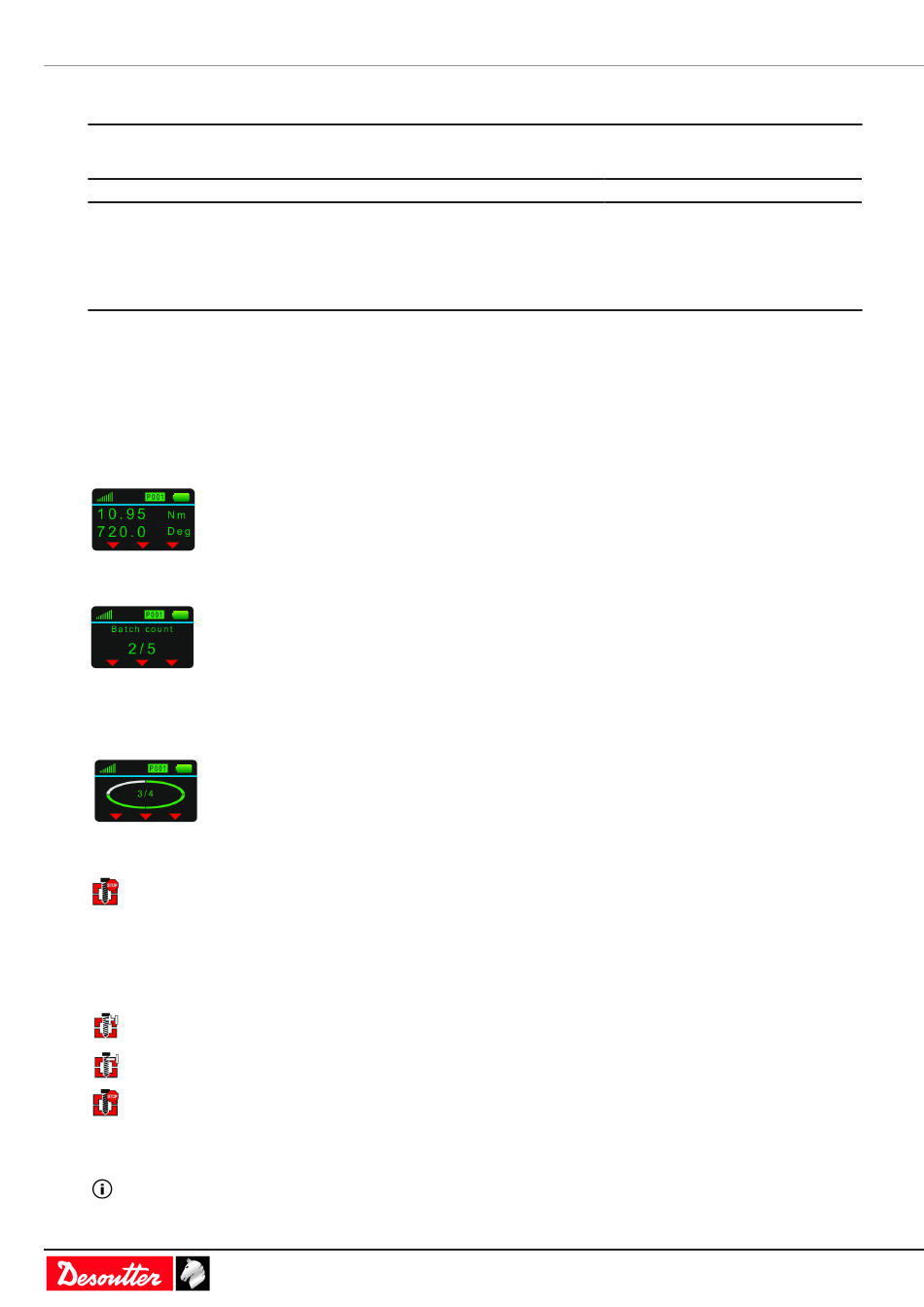

So wird die Stapelanzahl auf der Werkzeuganzeige angezeigt
Gehen Sie zu den Einstellungen System / Spanneinheit / Werkzeug.
Gehen Sie zu Spanneinheit.
Überprüfen Sie, ob im Menü „Parameter anzeigen" die Option „Stapelanzahl" oder „Ellipse" aktiviert ist.
Wenn der Vorgang abgeschlossen ist, werden die Ergebnisse angezeigt.
Drehmoment- und Winkelwerte.
Stapelanzahl
Ellipse
Die Ellipse repräsentiert die Stapel.
In diesem Beispiel sind 3 von 4 Verschraubungen abgeschlossen.
Interaktion mit dem Montageprozess
Drücken Sie die linke Taste, um den Montageprozess abzubrechen.
Die folgenden Aktionen sind durch das Kennwort „Wartung" geschützt.
Damit sie verfügbar sind, geben Sie das Wartungskennwort im Menü „Konfiguration" ein.
Drücken Sie während des Montagevorgangs die linke Taste, um die Aktionen zu aktivieren.
Umkehren der Drehrichtung
In den folgenden Abbildungen wird das Werkzeug ohne seine Schutzabdeckung gezeigt.
DE
Beschreibung
Bericht angenommen
Unvollständiger Ablauf
Bericht abgelehnt
Oberhalb der Obergrenzen
Stapel erhöhen
Stapel verringern
Stapel zurücksetzen
20 / 32
Durchzuführende Maßnahme
Keine
Verschraubung wiederholen.
Lösen und Verschraubung wiederholen.
Verbindungselement entfernen und er-
setzen.
Um eine Schraube zu überspringen.
Um die letzte Schraube zu wiederholen.
Neustart der gesamten Stapel
07.2020
