Sobald das Pset ausgewählt und das Werkzeug bereit ist, wird die Pset Nummer grün.
Drücken Sie den Auslöser, um den Vorgang zu starten.
Wenn die Toleranzen nicht eingehalten werden, ist ein Geräusch zu hören (falls konfiguriert).

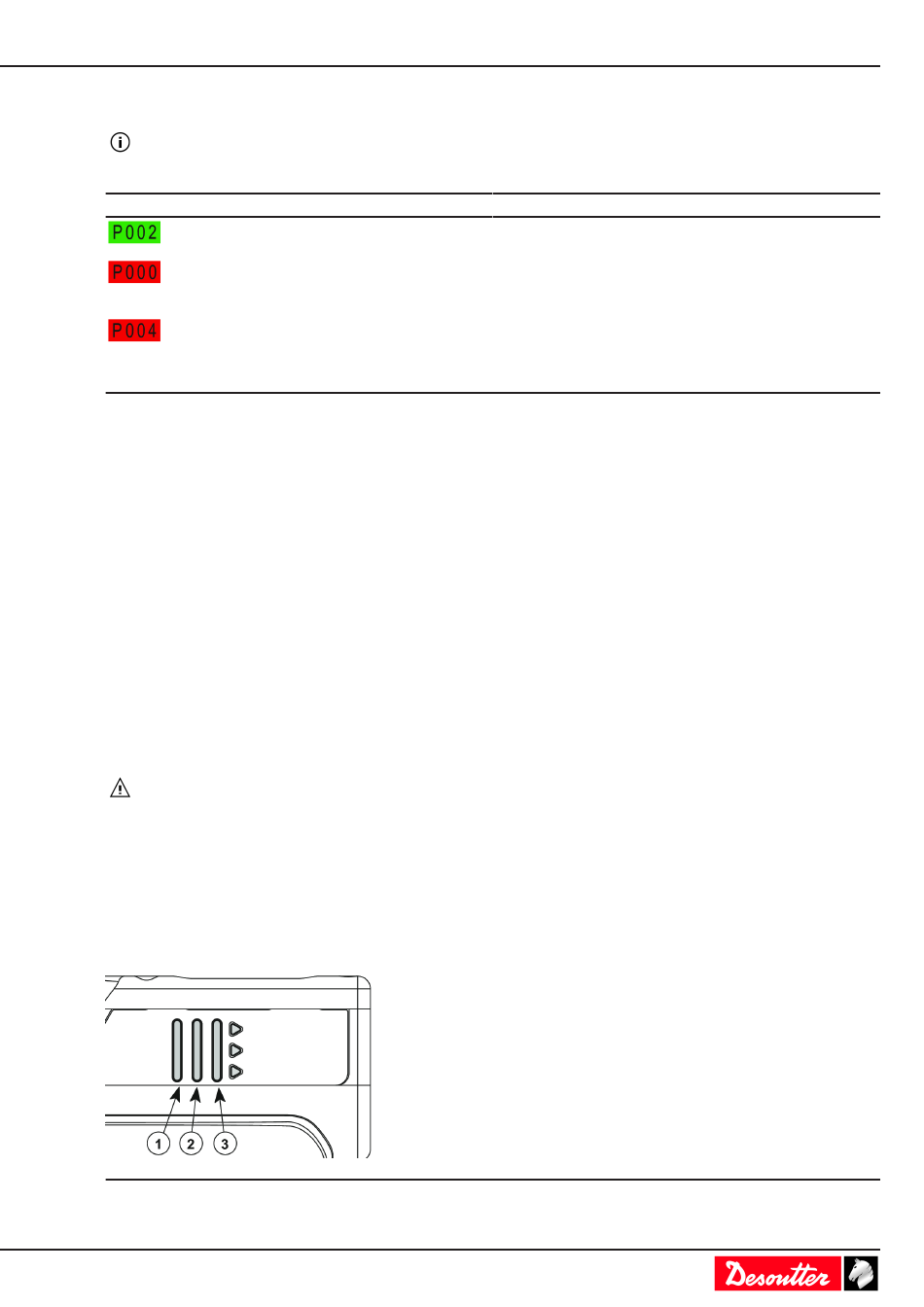

Nachfolgend einige Beispiele für den Pset Status auf der Werkzeuganzeige.
Statussymbol
So wählen Sie den auszuführenden Monatgeprozess aus
Gehen Sie zu CVI CONFIG.
Überprüfen Sie, dass:
„Betriebsmodus" in der Konfiguration der Spanneinheit auf „Montageprozess" eingestellt ist.
Die Startbedingung des Montageprozesses auf „Werkzeuganzeige" eingestellt ist.
Halten Sie im Hauptbildschirm des Werkzeugs die rechte Taste gedrückt.
Drücken Sie OK. Die Nummer des Montageprozesses wird orange.
Verwenden Sie die linke oder rechte Taste, um durch die Liste zu scrollen.
Drücken Sie OK, um den angezeigten Montageprozesses auszuwählen. Die Nummer ist jetzt blau.
Sobald der Montageprozess ausgewählt und das Werkzeug bereit ist, wird die Pset Nummer grün.
Drücken Sie den Auslöser, um den Vorgang zu starten.
Starten des Werkzeugs
Bringen Sie eine passende Stecknuss am Werkzeug an.
Wählen Sie das jeweilige Pset aus.
Halten Sie das Werkzeug am Griff fest und setzen Sie es auf das zu verschraubende Verbindungselement auf.
WARNUNG Verletzungsgefahr
Aufgrund des Anstiegs der resultierenden Kraft proportional zum Anzugsdrehmoment besteht die Gefahr schwe-
rer Körperverletzungen des Bedieners infolge eines unerwarteten Verhaltens des Werkzeugs.
Achten Sie darauf, dass das Werkzeug in einwandfreiem Zustand und das System korrekt programmiert ist.
►
Drücken Sie den Auslöser, um das Werkzeug zu starten.
Spannstatus und LED-Bericht
LED für Berichtsfunktionen
1
Rot
07.2020
DE
Beschreibung
Pset 2 läuft als nächstes Pset .
Das Werkzeug ist startbereit.
Kein Pset ausgewählt.
Das Werkzeug ist gesperrt.
Wählen Sie ein Pset aus.
Pset 4 wurde ausgewählt.
Das Werkzeug ist gesperrt.
Das Werkzeug erwartet möglicherweise einen externen Auf-
trag.
19 / 32
