Es ist verpflichtend vorgeschrieben, das Seil mit 4 verzinkten Stahlklemmen für Seile D. 6 zu befestigen,
Ein falsches Festklemmen des Stahlseiles bzw. das Fehlen von einer oder mehreren Klemmen sowie
die Anwendung eines anderen als des beschriebenen Klemmvorgangs kann die Stabilität der
Abdeckplane auf der Mulde beeinträchtigen bzw. deren Herunterfallen verursachen, das zu Personen-
ES IST STRENG VERBOTEN, andere als die mit dem Bausatz gelieferten Materialien zu benutzen.
•
Nachdem das Stahlseil befestigt worden ist, schneiden Sie das übermäßige Teil ab, lassen Sie eine Reserve von zirka
100-150 mm für eventuelle korrigierende Verfahren.
Vor dem Zuschneiden des Stahlseiles wickeln Sie zur Vermeidung eines möglichen Ausfransens Isolierband um die
Hinweis:
Schnittfläche.
Aufwickeln des rechten Stahlseils:
Auch in diesem Fall beginnt man vom vorderen Teil, indem das Seil auf den Antriebsmechanismus durchgeführt wird:
1.
Führen Sie die zwei Enden des Seils von außen zur Innenseite des Getriebekastens ein.Während des
Stahlseildurchgangsverfahrens ist zu beachten, dass die Länge des unteren Endes, das nach der Kreuzung das obere
wird, ausreichend sein muss, um den Zugbogen zu erreichen.
2.
Wickeln Sie das Stahlseil auf die Hauptumlenkrolle (1), lassen Sie die zwei Enden desselben oben und unten an der
innersten Laufspur durchlaufen.
3.
Führen Sie die zwei Enden des Stahlseils in den Getriebekasten ein.
4.
Führen Sie das untere Ende in die äußerste obere Seilrolle ein (2).
5.
Führen Sie das obere Ende in die äußerste untere Seilrolle (3) ein.
NIEMALS andere als die mit dem Bausatz mitgelieferten Materialien verwenden.

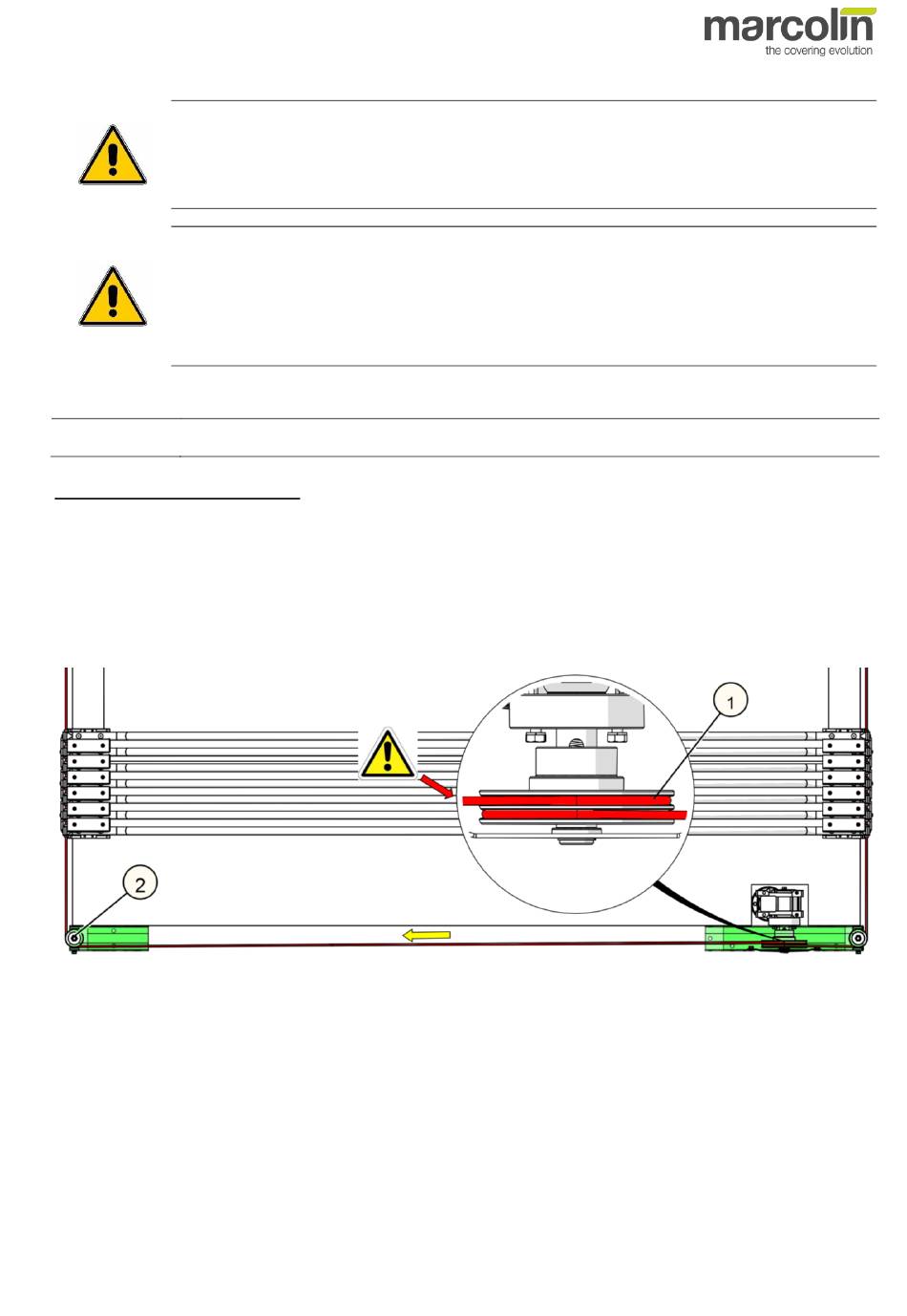

die wie in der obigen Zeichnung gezeigt positioniert werden müssen (2 pro Seite).
und Sachgefährdung führen bzw. Personen- und Sachschäden bewirken kann.
Eine Nichtbeachtung zieht den Verlust der Gewährleistungsansprüche nach sich.
ACHTUNG!
ACHTUNG!
®
Betriebsanleitung - Sigillo
