7.
Den Kunststoffstreifen wieder in die Seitentaschen der Abdeckplane einführen.
8.
Erneut die Nieten für die Fixierung der Abdeckplane positionieren.
9.
Spannen Sie den vorderen Teil der Abdeckplane.
10. Befestigen Sie die Abdeckplane auf der Oberseite der Rohrstruktur mittels der
entsprechenden Klemmplatte und den Nieten.
11. Schneiden Sie nun die überstehende Abdeckplane ab.

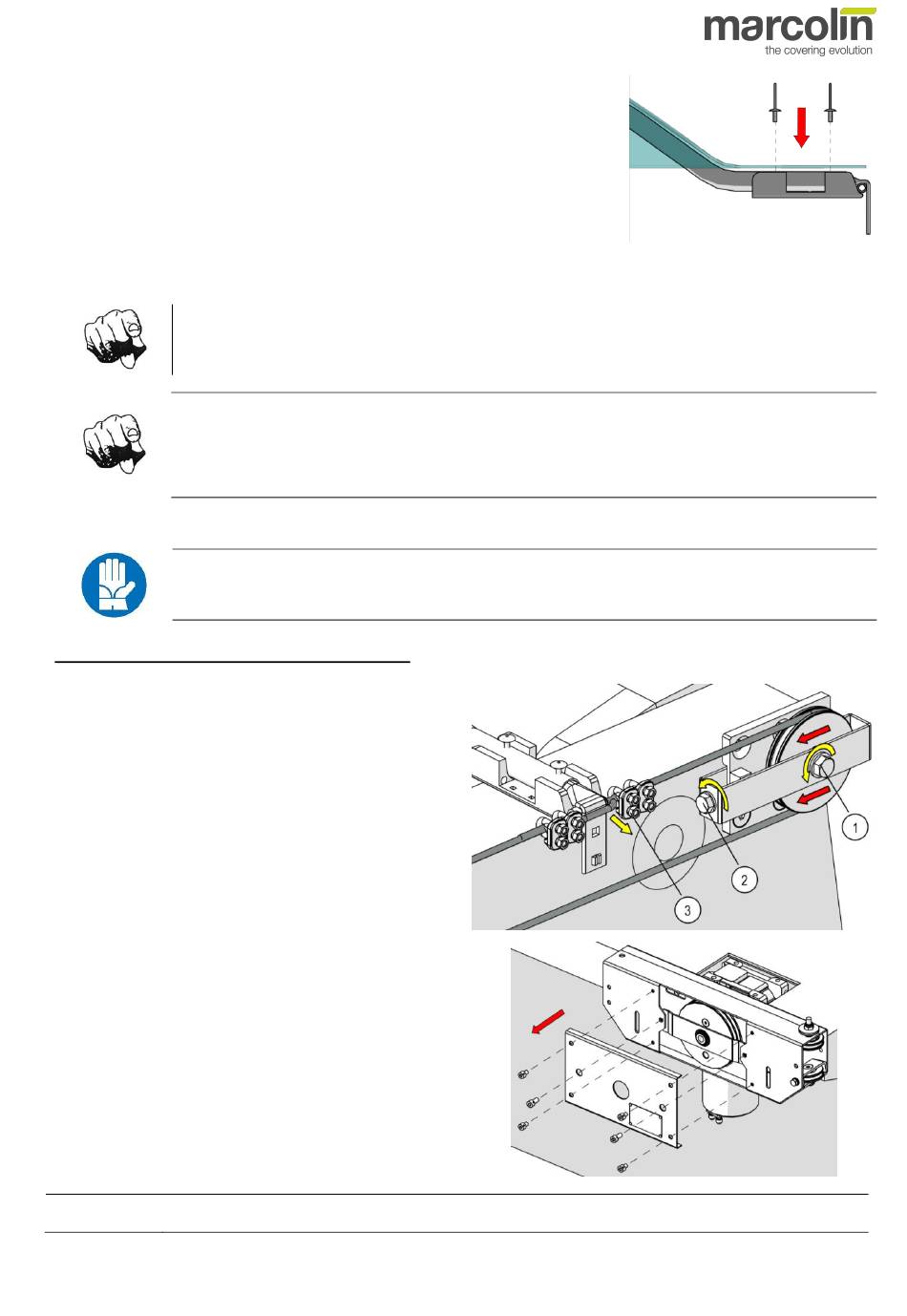

4.5.3 Auswechseln der Stahlseile
WICHTIG!
Für den Austausch der Stahlseile ist die Anwesenheit von geschultem Fachpersonal unbedingt
notwendig.
Dieser Vorgang stellt eine der wichtigsten Voraussetzung für einen einwandfreien Betrieb des
Je besser die Ausrichtung ist, umso leichter ist die Abdeckplane bei der manuellen Ausführung zu
bewegen bzw. umso niedriger ist die Beanspruchung des Motors bei der elektrischen Ausführung.
Beim Austausch der Seile ist zu beachten, dass sie das wichtigste Element sind, das die korrekte Betätigung der
Muldenabdeckung erlaubt.
Während der Montage des Stahlseiles ist zur Vermeidung von Handverletzungen aufgrund eines
möglichen Aufspleißens des Stahlseilgewebes das Tragen von geeigneten Schutzhandschuhen Pflicht.
Entfernung des Seils und Einbau des neuen Seils:
Lösen Sie die hintere Spannplatte von der Seite aus, auf der
das Seil ausgetauscht werden soll.
1.
Lockern Sie die mittige Schraube, die zum Klemmen
der Umlenkrolle dient (1).
2.
Lösen Sie die Schraube (2), die den Lauf des Schlittens
mit Umlenkrolle regelt.
3.
Die Klemmen, die das Seil feststellen, vollständig lösen
(3).
4.
Das Seil aus der Buchse der Füße herausziehen.
5.
Die Umlenkrolle nach vorne verschieben.
6.
Entfernen Sie das Abdeckblech des linken vorderen
Getriebekastens.
7.
Positionieren Sie den ersten Zugbogen genau lotrecht
an den Rändern der Kippmulde.
Hinweis:Genau auf die Befestigung des Zugbogens achtens, da diese im Fall einer falschen Ausführung die
Hinweis:
Funktion der Abdeckung beeinträchtigen könnte.
ACHTUNG!
Abdecksystems dar.
ACHTUNG!
®
Betriebsanleitung - Sigillo
- 35
