Montage- und Betriebsanleitung | idOil-SLU
A Milliamperemeter/Multimeter mit einer Ex-Klassifizierung
B idOil-20, idOil-30 – Anschlussklemmenpaare 9–10, 11–12 oder 13–14
C idOil-D30 – Anschlussklemmenpaare 46–47, 48–49 oder 50–51
D idOil Sensor(en)
Abbildung 7. Messen des Sensorstroms; idOil-Warngerät – idOil-Sensor(en)
Bei Problemfällen nehmen Sie bitte Kontakt mit dem Service von Labkotec Oy auf.
8.2. Störungsbeseitigung
Warngerät
EXPLOSIONSGEFAHR!
Befolgen Sie die Montage- und Wartungsvorschriften für explosionsgefährdete Bereiche!
Das für die Messung vorgesehene Messgerät muss Ex-klassifiziert sein, wenn der Sensor
sich in einem explosionsgefährdeten Bereich befindet.
Die Einzeladern des Sensorkabels sind nicht gekennzeichnet, weil die idOil-Sensoren
polaritätsfrei sind.
Problem:
Erklärung:
Maßnahme:
Diese Messung kann auch an einem vorhandenen Kabelverbinder/Klemmenkasten
durchgeführt werden.
idOil-SLU Sensor
Störung-/Fehleralarm ist aktiviert:
Die Störung/Fehler-LED des Sensorschaltkreises leuchtet und der
akustische Alarmgeber gibt einen Alarm aus.
Das Sensorkabel kann kurzgeschlossen, defekt oder nicht richtig mit der
Anschlussklemme verbunden sein oder der Sensor ist defekt.
1. Messen Sie die Spannung zwischen den beiden Sensorklemmen.
Die Spannung muss 10,0–12,0 V DC betragen.

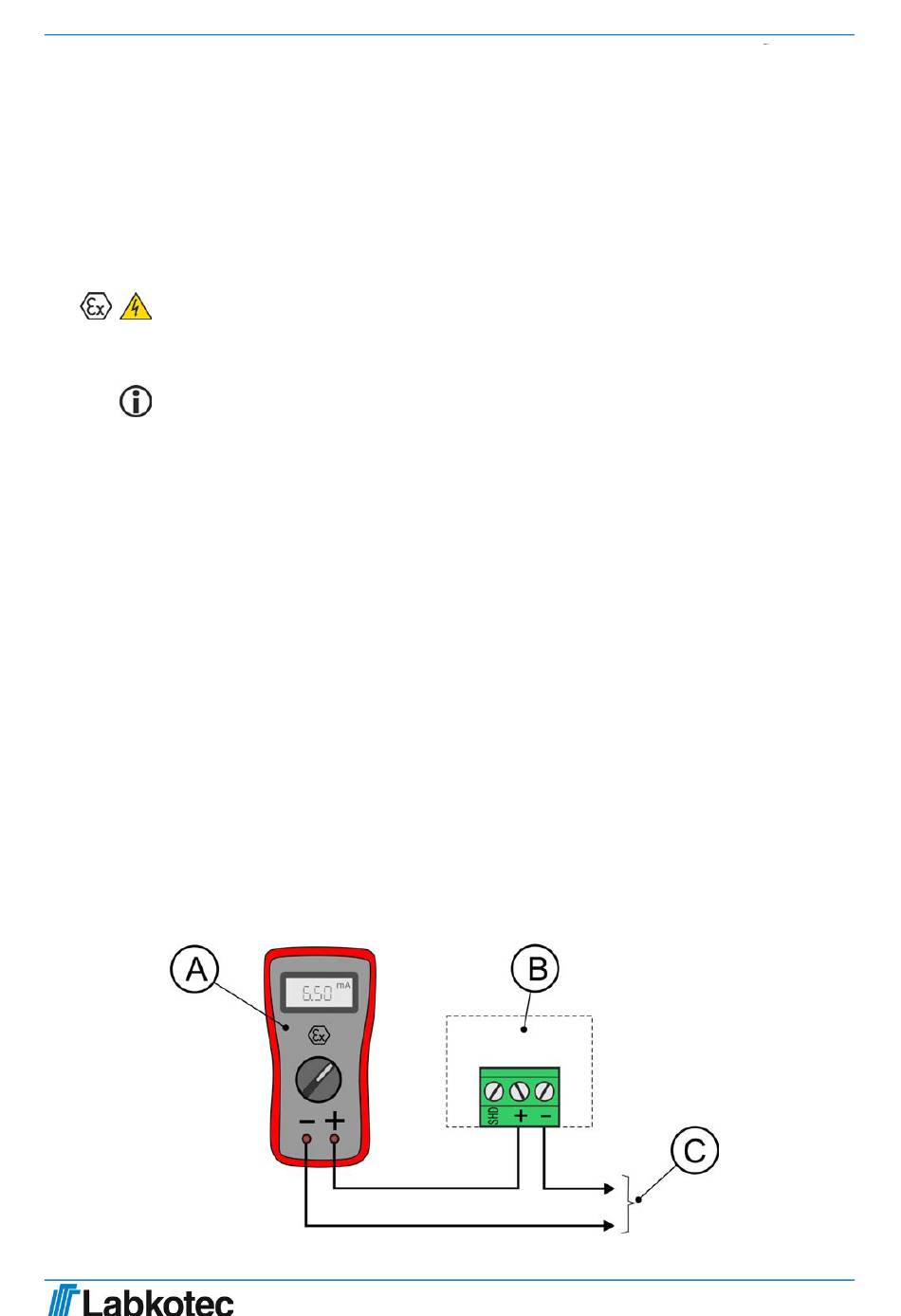

2. Bei korrekter Sensorspannung messen Sie den Sensorstrom:
2.1 Lösen Sie die Sensorkabelader von der + Anschlussklemme, s.
Abb. 8.
2.2 Schließen Sie ein Milliamperemeter wie in der Abbildung 8
dargestellt an.
2.3 Die Stromaufnahme sollte sich innerhalb von 10 Sekunden in
diesen Bereichen befinden:
– Sensor in Luft: 13–14 mA DC
– Sensor in Schlamm: 12–14 mA DC
– Sensor in Wasser: 6–7 mA DC
2.4 Schließen Sie
Anschlussklemmen an.
mit einem
die gelösten Adern
17/21
SET-1000/SET-2000
wieder an den
DOC001800-DE-4
