INSTALLAZIONE

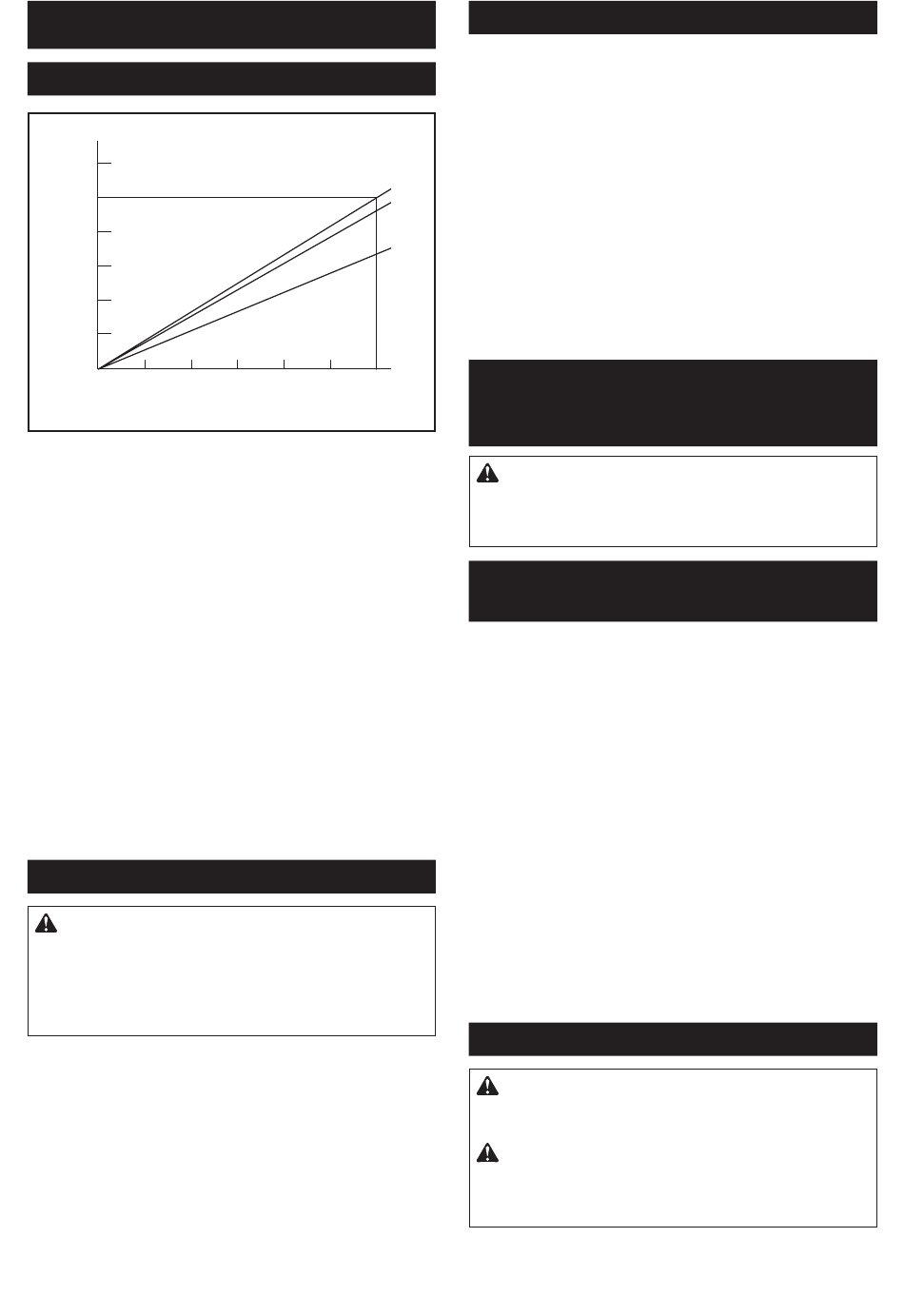

Scelta del compressore
60
50
40
2
30
20
10
10 20
1. Frequenza di applicazione dei punti metallici (volte al
min.) 2. Portata d'aria erogata al minuto dal compres-
sore (L al minuto) 3. 0,83 MPa (8,3 bar) 4. 0,66 MPa
(6,6 bar) 5. 0,49 MPa (4,9 bar)
Il compressore d'aria deve essere conforme ai requisiti
dello standard EN60335-2-34.
Selezionare un compressore che offra una pressione e
una portata d'aria cospicue, per assicurare un funzio-
namento efficiente in termini di costi. Il grafico mostra il
rapporto tra frequenza di applicazione dei punti metallici,
pressione applicabile e portata d'aria del compressore.
Pertanto, ad esempio, qualora l'applicazione dei punti metal-
lici venga effettuata a una velocità di circa 60 volte al minuto
a una compressione di 0,83 MPa (8,3 bar), è richiesto un
compressore con portata d'aria superiore a 50 litri al minuto.
Qualora la pressione di alimentazione dell'aria superi la pressione
nominale dell'utensile, è necessario utilizzare regolatori di pres-
sione per limitare la pressione dell'aria alla pressione nominale
dell'utensile. In caso contrario, sussiste il pericolo di gravi lesioni
per l'operatore dell'utensile o per le persone nelle vicinanze.
Scelta del tubo flessibile dell'aria
ATTENZIONE:
Una portata d'aria bassa del
compressore, o un tubo flessibile dell'aria lungo o
di diametro più piccolo in rapporto alla frequenza
di applicazione dei punti metallici, potrebbero
causare una riduzione nella capacità di propul-
sione dell'utensile.
► Fig.2
Utilizzare un tubo flessibile dell'aria quanto più largo
e più corto possibile, per assicurare un'operazione di
applicazione dei punti metallici continua ed efficiente.
Con una pressione dell'aria pari a 0,49 MPa (4,9 bar), è consi-
gliato un tubo flessibile dell'aria con un diametro interno di oltre
6,5 mm e una lunghezza inferiore a 20 m, quando l'intervallo tra
ciascuna applicazione di punti metallici è pari a 0,5 secondi.
I tubi flessibili di erogazione dell'aria devono avere una pres-
sione di esercizio minima nominale pari a 1,03 MPa (10,3
bar) o al 150 per cento della pressione massima prodotta nel
sistema, a seconda di quale sia il valore più elevato.
30 40 50 60
1

Lubrificazione

► Fig.3
Per assicurare prestazioni massime, installare un gruppo
aria (oliatore, regolatore, filtro dell'aria) il più vicino pos-
sibile all'utensile. Regolare l'oliatore in modo che venga
erogata una goccia d'olio ogni 50 punti metallici.
Quando non si utilizza un gruppo aria, oliare l'utensile
3
con olio per utensili pneumatici, applicando 2 (due) o 3
4
(tre) gocce nel raccordo dell'aria. Questa operazione va
effettuata prima e dopo l'uso.
5
Per una corretta lubrificazione, far sparare l'utensile
un paio di volte dopo aver introdotto l'olio per utensili
pneumatici.
► Fig.4: 1. Olio per utensili pneumatici
DESCRIZIONE DELLE
FUNZIONI
ATTENZIONE:
lare la funzione sull'utensile, rilasciare sempre
il grilletto e scollegare il tubo flessibile dell'aria
dall'utensile.
Regolazione della profondità di
applicazione dei punti metallici
► Fig.5: 1. Regolatore
Per regolare la profondità di applicazione dei punti
metallici, ruotare il regolatore.
La profondità di applicazione dei punti metallici è quella
massima quando il regolatore viene ruotato completa-
mente nella direzione A mostrata nella figura. La profon-
dità si riduce man mano che il regolatore viene ruotato
nella direzione B.
Qualora non sia possibile applicare i punti metallici a
una profondità sufficiente anche quando il regolatore
viene ruotato completamente nella direzione A, aumen-
tare la pressione dell'aria.
Qualora i punti metallici vengano applicati a una profondità
eccessiva anche quando il regolatore viene ruotato com-
pletamente nella direzione B, ridurre la pressione dell'aria.
In generale, la vita utile dell'utensile si allunga quando
quest'ultimo viene utilizzato con una pressione dell'aria
più bassa e il regolatore è impostato a una maggiore
profondità di applicazione dei punti metallici.
Gancio
ATTENZIONE:
in ubicazioni elevate o su superfici potenzial-
mente instabili.
ATTENZIONE:
cintura. Qualora la graffatrice cada accidentalmente,
potrebbe risultare nello sparo accidentale e in lesioni
personali.
► Fig.6: 1. Gancio
Il gancio è comodo per appendere temporaneamente
l'utensile.
36 ITALIANO
Prima di regolare o control-
Non appendere mai l'utensile
Non appendere il gancio alla
