Inhaltszusammenfassung für Asus Prime X370-A

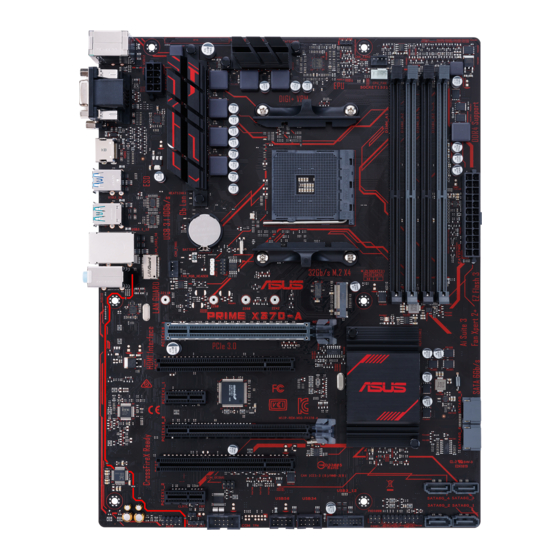

- Seite 1 PRIME X370-A...
- Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ................iv Über dieses Handbuch ................iv Verpackungsinhalt ..................vi PRIME X370-A Spezifikationsübersicht ............ vi Kapitel 1: Produkteinführung Bevor Sie beginnen ..............1-1 Motherboard-Übersicht ............... 1-1 Central Processing Unit (CPU) ..........1-10 Systemspeicher ................1-12 Software Support ............... 1-13... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Wo Finden Sie Weitere Informationen
In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 6: Verpackungsinhalt
Speicher Dual-Channel-Speicherarchitektur * Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. ** Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)). Integrierte AMD Radeon™ R-Serie Grafikkarte in der 7. Generation A-Serie APU Multi-VGA Ausgangsunterstützung: HDMI, DVI-D und D-Sub Anschlüsse... -
Seite 7: Zuverlässige Stabilität
Mittelboard) Zuverlässige Stabilität ASUS 5X PROTECTION III - ASUS SafeSlot Core: Verstärkter PCIe-Steckplatz verhindert Beschädigungen - ASUS LANGuard: schützt das LAN vor Überspannung, Blitzschlägen und Entladungen statischer Elektrizität! - ASUS-Überspannungsschutz: Weltklasse entworfener Schutz des Netzspannungskreises - ASUS Edelstahl-Rückseite E/A : 3x höhere Korrosionsbeständigkeit für eine längere Lebensdauer! - Seite 8 1 x System Panel Anschluss 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM 2.0, SM BIOS 3.0, ACPI 6.1, BIOS Mehrsprachiges BIOS, ASUS EZ Flash 3, ASUS CrashFree BIOS 3, My Funktionen Favorites, letztes Änderungsprotokoll, F12 PrintScreen, ASUS DRAM SPD...
-
Seite 9: Kapitel 1: Produkteinführung
1083 PCIEX1_1 Super PCIEX16_2 PCI2 PCIEX1_2 SATA6G_4 SATA6G_3 USB3_12 SATA6G_2 SATA6G_1 USB56 USB34 CLRTC AAFP PANEL Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. ASUS PRIME X370-A... -
Seite 10: Ausstattungsinhalt
• Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich auf Empfohlene Netzleistungsrechner aufhttp://support.asus.com/ PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us. CPU und Gehäuselüfter-Anschlüsse (4-polig CPU_FAN, 4-polig CHA_FAN1/2) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. - Seite 11 In diesen Sockeln können Sie M.2 (NGFF) SSD-Module installieren. • Dieser Sockel unterstützt M Key und Typ 2242/2260/2280/22110-Speichergeräte. • Aufgrund von Beschränkungen der CPU variiert der unterstützte M.2 Sockel je nach Prozessor. Schauen Sie für weitere Details in der Spezifikationsübersichtstabelle. AMD AM4 CPU Sockel Dieses Motherboard ist mit einem AMD AM4 Sockel für AMD Ryzen™ / 7. Generation A-Serie / Athlon™ Prozessoren ausgestattet. Weitere Informationen finden Sie im Abschnitt Central Processing Unit (CPU). ASUS PRIME X370-A...
- Seite 12 DDR4 DIMM-Steckplätze Installieren Sie 2 GB, 4 GB, 8 GB und 16 GB ungepufferte ECC und nicht-ECC DDR4 DIMMs in den DIMM-Steckplätzen. Weitere Informationen finden Sie im Abschnitt System memory (Systemspeicher). AMD X370 SATA 6.0 Gb/s Anschlüsse (7-polig SATA6G_1~6) SATA6G Diese Anschlüsse verbinden SATA 6.0 Gb/s-Festplattenlaufwerke über SATA 6.0 Gb/s-Signalkabel.
- Seite 13 Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition Frontblenden-Audiomodul anschließen wollen, stellen Sie den Front Panel Type (Frontblendentyp) im BIOS-Setup auf [HD]. Wenn Sie ein AC'97 Frontblenden-Audiomodul anschließen wollen, stellen Sie das Element auf [AC 97]. Standardmäßig ist der Anschluss auf [HD] eingestellt. ASUS PRIME X370-A...
- Seite 14 RTC-RAM-Löschen (2-polig CLRTC) Dieser Header erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums und System-Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierte Knopfzellen-Batterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie Systemkennwörter beinhalten, mit Energie.
-
Seite 15: Irq-Zuweisungen Für Dieses Motherboard
– – – Bei Verwendung von PCI-Karten in gemeinsam genutzten Slots, stellen Sie sicher, dass die Treiber die Option "IRQ gemeinsam verwenden" unterstützen oder die Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den beiden PCI- Gruppen, das System wird instabil und die Karte unbrauchbar. ASUS PRIME X370-A... -
Seite 16: Lan-Anschluss Led-Anzeige
1.2.2 Rücktafelanschlüsse PS/2 Tastatur/Maus-Kombianschluss. Dieser Anschluss ist für eine PS/2 Tastatur/ Maus. Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA- Monitor oder andere VGA-kompatible Geräte. USB 3.1 (Gen1)-Anschlüsse. Diese zwei 9-poligen Universal Serial Bus (USB)- Anschlüsse sind für USB 3.1 (Gen1)-Geräte vorgesehen. •... - Seite 17 DVI-D Anschluss. Dieser Anschluss ist für alle DVI-D-kompatible Geräte. DVI-D kann nicht konvertiert werden, um RGB-Signale für CRT-Monitore auszugeben und ist nicht kompatibel mit DVI-I. USB 2.0-Anschlüsse. Diese 4-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0/1.1 Geräte. ASUS PRIME X370-A...
-
Seite 18: Central Processing Unit (Cpu)
Central Processing Unit (CPU) Dieses Motherboard ist mit einem AMD AM4 Sockel für AMD Ryzen™ / 7. Generation A-Serie / Athlon™ Prozessoren ausgestattet. Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. Der AM4 Sockel hat andere Pinbelegungen als die FM2+/FM2 Sockel. Stellen Sie sicher, dass Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. -
Seite 19: Installieren Von Cpu-Kühlkörper Und Lüfter
Installieren von CPU-Kühlkörper und Lüfter Typ 1 Typ 2 Entfernen Sie nur die Schrauben und das Feststellbauteil. Entfernen Sie nicht die Platte auf der Unterseite. ASUS PRIME X370-A 1-11... -
Seite 20: Systemspeicher
Datumscode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (4 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)) Empfohlene Speicherkonfigurationen Installieren eines DIMMs Entfernen eines DIMMs 1-12... -
Seite 21: Software Support
So starten Sie die DVD Legen Sie die Support-DVD in das optische Laufwerk. Wenn Autorun auf Ihrem Computer aktiviert ist, zeigt die DVD automatisch die Liste der einzigartigen Funktionen des ASUS Motherboards. Klicken Sie auf die Treiber, Dienstprogramme oder Specials Registerkarte, um ihre jeweiligen Menüs anzuzeigen. -
Seite 22: Kapitel 2: Bios-Infos
Verwaltung und Aktualisierung des BIOS Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update, um das ursprüngliche BIOS des Motherboards zu kopieren. 2.1.1... -
Seite 23: Kapitel 2: Bios Informationen
2.1.2 ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. • Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü. -
Seite 24: Asus Bios Updater
Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass... -
Seite 25: Das System Im Dos-Modus Hochfahren
Auf dem BIOS-Updater Bildschirm, drücken Sie die Tabulatortaste, um vom Dateien Panel auf das Festplatten Panel zu wechseln und wählen Sie dann D:. ASUSTeK BIOS Updater for DOS V1.31 [2014/08/01] Current ROM Update ROM BOARD: PRIME X370-A BOARD: Unknown VER: 0302 (H :00 B :00) -
Seite 26: Bios-Setup-Programm
System verursachen. Wir empfehlen Ihnen, das System immer ordnungsgemäß aus dem Betriebssystem herunterfahren. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard herunterzuladen. • Falls Sie eine Maus für die Navigation im BIOS-Setup-Programm verwenden möchten, sollten Sie eine USB-Maus an das Motherboard anschließen. •... - Seite 27 2.2.1 EZ Modus Standardmäßig wird beim Aufrufen des BIOS-Setup-Programms das EZ-Modus-Fenster geladen. EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um zum erweiterten Modus zu gelangen, klicken Sie auf Advanced Mode(F7), oder drücken Sie <F7>. Das Standardfenster beim Aufrufen des BIOS-Setup-Programms kann geändert werden.
-
Seite 28: Erweiterter Modus
Zum Aufrufen des EZ Modus klicken Sie EzMode(F7) oder drücken Sie <F7>. Q-Fan Control MyFavorite Hot Keys Sprache Menüleiste Bildlaufleiste Untermenüpunkt Konfigurationsfelder Allgemeine Hilfe Menüelemente Geht zurück zu EZ Mode Popup-Fenster Durchsucht häufig Zuletzt geändert gestellte Fragen Einstellungen Zeigt die CPU-Temperatur, CPU- und Speicherspannungsausgang ASUS PRIME X370-A... -
Seite 29: Menüelemente
Menüleiste Oben im Bildschirm gibt es eine Menüleiste mit folgenden Optionen: Favoriten Zum Speichern häufig genutzter Systemeinstellungen und Konfigurationen Main (Basis) Hier können Sie die Systemhaupteinstellungen ändern Ai Tweaker Hier können Sie die Einstellungen für die Übertaktung ändern Erweitert Hier können Sie die erweiterten Systemeinstellungen ändern Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen und Überwachen Lüftereinstellungen ändern... -
Seite 30: Allgemeine Hilfe
Um den Wert innerhalb eines Feldes zu ändern, wählen Sie bitte das entsprechende Element und drücken dann die <Eingabetaste>, um eine Liste von Optionen anzeigen zu lassen. Letzte-Änderung-Schaltfläche Diese Schaltfläche zeigt die Elemente, die zuletzt geändert und im BIOS-Setup gespeichert wurden. In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche. Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen. Alternativ können Sie den folgenden QR-Code scannen:. ASUS PRIME X370-A... -
Seite 31: Qfan Control
2.2.3 QFan Control Die QFan Control ermöglicht Ihnen, eine Lüfterprofil einzustellen oder manuell die Arbeitsgeschwindigkeit der CPU und Gehäuselüfter zu konfigurieren. Klicken Sie hier um einen Lüfter für die Konfiguration zu wählen Zum Übernehmen der Wählen sie ein Profil um es Lüftereinstellungen für den Lüfter zu übernehmen anklicken Klicken Sie zur Zum Rückgängigmachen Zurückkehren des der Änderungen anklicken Hauptmenüs Kapitel 2: BIOS Informationen 2-10... - Seite 32 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Klicken Sie, um den Lüfter Geschwindigkeitspunkte manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen. Klicken und ziehen Sie die Geschwindigkeitspunkte um die Arbeitsgeschwindigkeit der Lüfter anzupassen. Klicken Sie auf Übernehmen, um die Änderungen zu speichern, klicken Sie dann auf Beenden (ESC). 2-11 ASUS PRIME X370-A...
-
Seite 33: Favoriten
Favoriten My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. Hinzufügen von Elementen zu Meine Favoriten Um BIOS-Elemente hinzufügen: Zum Öffnen des Tree Map-Einrichtungsbildschirms drücken Sie auf <F3> auf Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Auf dem Setup Tree Map-Bildschirm, wählen Sie die BIOS-Elemente, den Sie im MyFavorites Bildschirm speichern möchten. -
Seite 34: Main-Menü (Hauptmenü)
Die Sicherheit-Menüelemente erlauben Ihnen die Systemsicherheitseinstellungen zu ändern. • Falls Sie das BIOS-Kennwort vergessen haben, können Sie das CMOS Real Time Clock (RTC) RAM löschen und das BIOS Passwort zu löschen. Siehe Abschnitt 1.2 Motherboard-Übersicht für Informationen darüber, wie Sie das RTC RAM löschen. Die Elemente Administrator Password oder User Password oben im Fenster • zeigen standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. 2-13 ASUS PRIME X370-A... -
Seite 35: Benutzerkennwort
Administratorkennwort Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>. Geben Sie im Feld Create New Password ein Kennwort ein und drücken dann die <Eingabe>-Taste. -
Seite 36: Ai Tweaker-Menü
Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. Diese Werte rangieren von 90.0 MHz bis 300.0 MHz. Wir empfehlen Ihnen, den Wert basierend auf der CPU-Spezifikation festzulegen, da hohe APU-Frequenzen die CPU dauerhaft beschädigen können. Dieses Element erscheint nur, wenn Sie einen AMD 7. Generation A-Serie / Athlon Prozessor installieren. 2-15 ASUS PRIME X370-A... -
Seite 37: Apu Multiplier [Auto]
2.5.2 Speicherfrequenz [Auto] Die angezeigten Konfigurationsoptionen variieren je nach installierter CPU. Ermöglicht die Festlegung der Speicherbetriebsfrequenz. Konfigurationsoptionen: [Auto] [DDR4-1346MHz] [DDR4-1616MHz] [DDR4-1885MHz] [DDR4-2154MHz] [DDR4-2424MHz] Die Auswahl einer sehr hohen Speicherfrequenz kann zur Instabilität des Systems führen! Wenn dies geschieht, kehren Sie zu Standardeinstellungen zurück. 2.5.3 APU Multiplier [Auto] Dieses Element erscheint nur, wenn Sie einen AMD 7. Generation A-Serie / Athlon Prozessor installieren. -
Seite 38: Oc Tuner [Behalten Sie Die Aktuellen Einstellungen]
Höhere Kalibrierung von Load-Line könnte die Spannung erhöhen und bessere Übertaktungsleistungen liefern, gleichzeitig aber auch die Wärmeerzeugung der CPU und VRM beschleunigen. Diese Option ermöglicht es Ihnen, den Spannungsbereich in den folgenden Prozentsätzen anzupassen, um die Systemleistung zu erhöhen: 0% (Regular), 60% (Medium), 80% (High) und 100% (Extreme). Konfigurationsoptionen: [Auto] [Regular] [Medium] [High] [Ultra High] [Extreme] • Die gesteigerte Leistung variiert je nach CPU-Spezifikation. Entfernen Sie NICHT das Thermalmodul. • Die Konfigurationsstufen variieren je nach installierter CPU. 2-17 ASUS PRIME X370-A... -
Seite 39: Vddcr Soc Belastungslinienkalibrierung [Auto]
Phasenanzahl ist die Nummer der VRM-Phasen in Betrieb. Erhöhen Sie die Phasenanzahl bei hoher Systembelastung, um eine schnellere sowie bessere thermale Leistung zu erzielen. Verringern Sie die Phasenanzahl bei niedriger Systembelastung, um die VRM-Effizienz zu steigern. [Optimized] Lädt ASUS optimiertes Phasentuningprofil. [Extreme] Geht in den vollen Phasen-Modus. Entfernen Sie NICHT das Thermalmodul, wenn Sie in den Extremen Modus umschalten. Die thermischen Bedingungen müssen überwacht werden. -
Seite 40: Vddcr Soc Offset-Moduszeichen
Hier können Sie die VTTDDR Spannung einstellen. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. 2.5.18 VPP_MEM Spannung [Auto] Hier können Sie die VPP_MEM Spannung einstellen. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. 2-19 ASUS PRIME X370-A... -
Seite 41: Advanced-Menü
Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. AMD fTPM Schalter [Disabled] Aktiviert oder deaktiviert AMD CPU Firmware TPM. Konfigurationsoptionen: [Enabled] [Disabled] Wenn AMD Firmware TPM deaktiviert ist, gehen alle darauf gespeicherten Daten verloren. 2.6.1 CPU-Konfiguration Die Elemente in diesem Menü zeigen die CPU-bezogenen Informationen an, die das BIOS... -
Seite 42: Bank Interleaving [Aktiviert]
Diese Option erscheint nur, wenn Sie das integrierte Grafik Element auf [Auto] einstellen. Konfigurationsoptionen: [Auto] [32M] [64M] [128M] [256M] [512M] [1G] [2G] 2.6.3 SATA-Konfiguration SATA-Konfiguration. Die SATA-Anschlüsse zeigen Not Present an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. Hyper Kit Mode [Disabled] Deaktivieren Sie diese Option für M.2-Geräte. Aktivieren Sie diese Option für die ASUS- Hyper-Kit-Karte. Konfigurationsoptionen: [Disabled] [Enabled] 2-21 ASUS PRIME X370-A... -
Seite 43: Sata-Anschluss Aktivierung [Enabled]
SATA-Anschluss Aktivierung [Enabled] Aktiviert oder deaktiviert die SATA-Anschlüsse. Konfigurationsoptionen: [Disabled] [Enabled] SATA Modus [AHCI] Erlaubt die Auswahl der SATA-Konfiguration. [RAID] Stellen Sie [RAID Mode] ein, wenn Sie mit den SATA-Festplatten eine RAID-Konfiguration erstellen wollen. [AHCI] Stellen Sie [AHCI Mode] ein, wenn Sie wollen, dass die SATA-Festplatten AHCI (Advanced Host Controller Interface) benutzen sollen. AHCI ermöglicht dem integrierten Datenträgertreiber die erweiterten Serial ATA-Funktionen zu aktivieren, welche die Speicherleistung bei zufälliger Arbeitslast erhöhen, indem sie dem Laufwerk gestatten, die interne Befehlsreihenfolge zu optimieren. -
Seite 44: Konfiguration Der Seriellen Schnittstelle
Mit diesem Element können Sie die Wake-on-LAN-Funktion des integrierten LAN- Controllers oder anderer installierter PCIe/PCI LAN-Karten aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Einschalten durch eingehendes Signal [Disabled] [Disabled] Deaktiviert Ring zur Erzeugung eines Weckereignisses. [Enabled] Aktiviert Ring zur Erzeugung eines Weckereignisses. Power On By RTC [Disabled] Mit diesem Element können Sie die RTC (Real-Time Clock) aktivieren oder deaktivieren, um ein Wake-Ereignis zu generieren und das RTC Alarm Datum zu konfigurieren. Wenn aktiviert, können Sie die Tage, Stunden, Minuten oder Sekunden setzen, um ein RTC Alarm Datum zu planen. Konfigurationsoptionen: [Disabled] [Enabled] 2-23 ASUS PRIME X370-A... -
Seite 45: Ipv4/Ipv6 Pxe Unterstützung [Aktiviert]
2.6.6 Netzwerkstapelkonfiguration Network Stack [Disabled] Dieser Artikel erlaubt dem Benutzer, den UEFI-Netzwerkstack zu deaktivieren oder aktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Die folgenden zwei Elemente werden nur angezeigt, wenn Sie das vorherige Element auf [Enabled] eingestellt haben. Ipv4/Ipv6 PXE Unterstützung [Aktiviert] Mit diesem Element können Sie die Ipv4/Ipv6-PXE-Weck-Ereignisses aktivieren oder deaktivieren. Konfigurationsoptionen: [Disable Link] [Enable] 2.6.7 HDD/SSD SMART Informationen Dieses Menü... -
Seite 46: Überwachungsmenü
Geschwindigkeiten nicht anzeigen möchten. 2.7.3 VDDCR CPU Spannung, 3,3V Spannung, 5V Spannung, 12V Spannung Die integrierte Hardware-Überwachung erkennt automatisch die Ausgangsspannung über den integrierten Spannungsregler. Wählen Sie [Ignore] aus, wenn Sie dieses Element nicht ermitteln wollen. 2-25 ASUS PRIME X370-A... -
Seite 47: Unterer Grenzwert Der Cpu-Lüftergeschwindigkeit [200Rpm]
2.7.4 Q-Fan-Konfiguration Mit den Unterelementen in diesem Menü können Sie die Q-Fan-Funktionen konfigurieren. Q-Fan Tuning Klicken Sie [OK] , um die niedrigste Geschwindigkeit automatisch zu erkennen und konfigurieren Sie den minimalen Arbeitszyklus für jeden Lüfter. Während der Abstimmung dürfen Sie Ihr System nicht herunterfahren oder neu starten. Konfigurationsoptionen: [OK] [Cancel] CPU Q-Fan Control [PWM Mode] [Disabled] Deaktiviert die CPU Q-Fan-Kontrollfunktion. [PWM Modus] Aktiviert die CPU Q-Fan-Steuerung im PWM Modus für den 4-poligen CPU-Lüfter. Unterer Grenzwert der CPU-Lüftergeschwindigkeit [200RPM] Dieses Element erscheint nur, wenn Sie die Funktion CPU Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / das Einstellen der Warnnachricht für die CPU- Lüftergeschwindigkeit. Konfigurationsoptionen: [Ignore] [200RPM] [300 RPM] [400 RPM] [500 RPM] [600RPM]... -
Seite 48: Gehäuselüfterkonfiguration
Gehäuselüfter 1/2 obere Temperatur [70] Verwenden Sie die Tasten <+> und <->, um die Höchstgrenze der CPU-Temperatur festzulegen. Die Werte reichen von 45°C bis 75°C. Gehäuselüfter 2/2 Max. Duty Cycle(%) [100] Verwenden Sie die Tasten <+> und <->, um den maximalen Gehäuselüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 60% und 100%. Wenn die Gehäusetemperatur die Höchstgrenze erreicht, wird der Gehäuselüfter im maximalen Arbeitszyklus betrieben. 2-27 ASUS PRIME X370-A... -
Seite 49: Boot Menü
Gehäusetemperatur 1/2 mittlere Temperatur [45] Verwenden Sie die Tasten <+> und <->, um den Wert der mittleren Gehäuselüfter- Temperatur festzulegen. Gehäuselüfter 1/2 Mittlerer Arbeitszyklus(%) [60] Verwenden Sie die <+> oder <-> Tasten zum Einstellen des mittleren Arbeitszyklus für den Gehäuselüfter. Die Werte liegen zwischen 60% und 100%. Gehäuselüfter 1/2 untere Temperatur [40] Verwenden Sie die <+>... -
Seite 50: Numlock Startzustand [Aktiviert]
Setzt EZ Mode als die Standardanzeige fest, wenn auf das BIOS- zugegriffen wird. 2.8.3 CSM (Compatibility Support Module) Hier können Sie die Parameter für CSM (Compatibility Support Module) konfigurieren, um für eine bessere Kompatibilität die volle Unterstützung für die verschiedenen VGA-Geräte, boot- fähigen Geräte und Peripheriegeräte zu erhalten. 2-29 ASUS PRIME X370-A... -
Seite 51: Secure Boot
Starte CSM [Enabled] [Auto] Das System erkennt automatisch die bootfähigen Geräte und die Add-on-Geräte. [Enabled] F ür eine bessere Kompatibilität, aktivieren Sie die CSM, um die nicht-UEFI- Treiber Zusatzgeräte oder den Windows-UEFI-Modus voll zu unterstützen. [Disabled] D eaktivieren Sie die CSM, um das Windows Security Update und Security Boot voll zu unterstützen. Die folgenden vier Elemente erscheinen nur, wenn Sie Launch CSM auf [Enabled] setzen. Boot-Gerätesteuerung [UEFI and Legacy OpROM] Hier können Sie die Art der Geräte wählen, die Sie booten möchten. Konfigurationsoptionen: [UEFI and Legacy OpROM] [Legacy OpROM only] [UEFI only] Boot from Network Devices [Legacy only] Wählen Sie die Art des Netzwerkgeräts, das Sie starten wollen. Konfigurationsoptionen: [Ignore] [Legacy only] [UEFI driver first]... -
Seite 52: Pk-Verwaltung
Ermöglicht Ihnen das Speichern des heruntergeladenen db auf einem USB-Speichergerät. Neuen Schlüssel festlegen Hier können Sie die heruntergeladene db von einem USB-Speichergerät laden. Schlüssel anhängen Ermöglicht zum Management einer zusätzlich geladenen db oder dbx das Laden des zusätzlichen KEK von einem Speichergerät. 2-31 ASUS PRIME X370-A... -
Seite 53: Boot-Aussetzung
Die DB-Datei muss als UEFI-variable Struktur mit zeitbasierter authentifizierter Variable formatiert werden. DBX-Verwaltung Delete Key (Löschen-Taste) Hier können Sie den db-Datei von Ihrem System löschen. Konfigurationsoptionen: [Yes] [No] DBX-Verwaltung DBX (Revoked Signature-Datenbank) listet die verbotenen Abbilder von db-Elementen auf, die nicht länger vertrauenswürdig sind und nicht geladen werden können. Als Datei speichern Ermöglicht Ihnen das Laden des heruntergeladenen dbx auf ein USB- Speichergerät. -
Seite 54: Tools-Menü
Untermenü anzeigen zu lassen. 2.9.1 ASUS EZ Flash 3 Utility Ermöglicht den Betrieb von ASUS EZ Flash 3. Drücken Sie die [Eingabetaste] zum Start von ASUS Flash 3. Für weitere Informationen, beziehen Sie sich auf den Abschnitt 3.1.2 ASUS EZ Flash 2. -
Seite 55: Asus Spd-Information
Sie dann Ja. Profil von USB-Laufwerk laden/auf USB-Laufwerk speichern Mit diesem Element können Sie ein Profil von Ihrem USB-Laufwerk laden oder speichern und ein Profil auf Ihrem USB-Laufwerk speichern oder laden. 2.9.4 ASUS SPD-Information DIMM Steckplatz Nummer [DIMM_A1] Zeigt die SPD-Information des DIMM-Moduls im ausgewählten Steckplatz an. Konfigurationsoptionen: [DIMM_A1] [DIMM_A2] [DIMM_B1] [DIMM_B2] 2.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. -
Seite 56: Anhang
Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d’interférences et (2) cet appareil doit tolérer tout type d’interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l’appareil. ASUS PRIME X370-A... -
Seite 57: Erklärung Des Canadian Department Of Communications
REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/ REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische... - Seite 58 De volledige tekst van de EU-verklaring van pertinentes de las directivas relacionadas. El texto completo de la conformiteit is beschikbaar op: www.asus.com/support declaración de la UE de conformidad está disponible en: www.asus. Eesti Käesolevaga kinnitab ASUSTeK Computer Inc, et see seade vastab com/support asjakohaste direktiivide oluliste nõuetele ja teistele asjassepuutuvatele...
-
Seite 59: Asus Kontaktinformation
800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://qr.asus.com/techserv... -
Seite 60: Declaration Of Conformity
