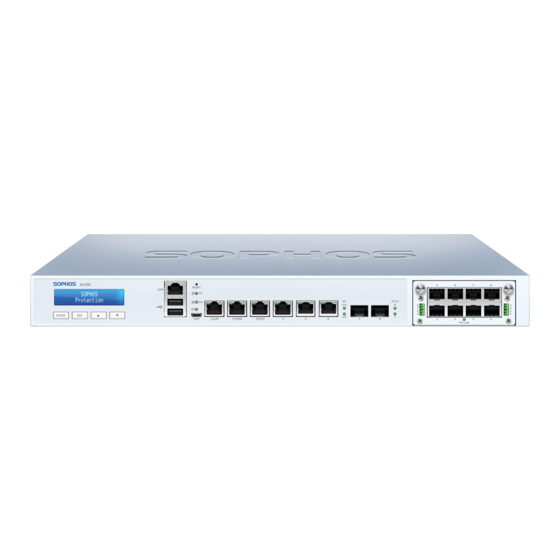

Sophos XG 210 Rev. 3 Schnellstartanleitung
  1. Anleitungen
  2. Marken
  3. Sophos Anleitungen
  4. Netzwerkhardware
  5. XG 210 Rev. 3
  6. Schnellstartanleitung

Sophos XG 210 Rev. 3 Schnellstartanleitung

Vorschau ausblenden Andere Handbücher für XG 210 Rev. 3:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Quick Start Guide
XG 210
, XG 230
Rev. 3
Rev. 2

Werbung

loading

Verwandte Anleitungen für Sophos XG 210 Rev. 3

Inhaltszusammenfassung für Sophos XG 210 Rev. 3

  • Seite 1 Quick Start Guide XG 210 , XG 230 Rev. 3 Rev. 2...
  • Seite 2 1. Before Deploying Before you begin please confirm that you have a Congratulations on the purchase of your Sophos XG device. This Quick Start Guide working Internet connection and make sure you describes in short steps how to connect your device and explains how to open the have the account information available that was web-based Admin Console from your administration PC.
  • Seite 3 Admin Console Username Admin Console Password CLI Console Password admin admin admin Default Gateway DNS proxy DHCP service Switch DHCP Enabled Enabled Internal network admin client PC * Available at sophos.com/get-started-xg Quick Start Guide XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 4 Start the browser and enter the management IP address of the device’s LAN port that your PC is connected to: https:/ /172.16.16.16:4444 (Port 1) Login with the default details below: Ì Username: admin Ì Password: admin Quick Start Guide XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 5 Sophos ID, enter your login credentials under “Sign in with your Sophos ID”. Serial Number XXXXXXXXXXXXXXX If you are a new user, sign up for a Sophos ID by entering the details under “Create Basic Setup Sophos ID”.
  • Seite 6 1. The adapter and switch are not receiving power. 2. No connection between both ends of network. 3. Network drivers have not been loaded or do not function correctly. Quick Start Guide XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 7 LAN Bypass Off Back side Power Supply Green Constantly Power No power 6. Support and Documentation For more information and technical support, please visit www.sophos.com/en-us/support or contact your local Sophos reseller. Quick Start Guide XG 210 Rev. 3, XG 230 Rev. 2...

  • Seite 8: Vorbereitung

    1. Vorbereitung Bevor Sie beginnen, vergewissern Sie sich, dass Herzlichen Glückwunsch zum Kauf dieser Sophos XG Appliance. Diese Kurzanleitung Sie mit dem Internet verbunden sind und die beschreibt schrittweise, wie Sie die Appliance verbinden, und erläutert, wie Sie über Kontodaten vorliegen, die Sie von Ihrem ISP Ihren Administrations-PC die webbasierte Admin Console öffnen.
  • Seite 9 DSL-Modem Port 1/ 172.16.16.16/255.255.255.0 DHCP Benutzername Admin Console Kennwort Admin Console Kennwort CLI Console Switch admin Administrator Administrator Internes Netzwerk Standard-Gateway DNS-Proxy DHCP-Dienst Administrations-Client-PC DHCP Aktiviert Aktiviert * Abrufbar unter sophos.com/get-started-xg Kurzanleitung XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 10 Öffnen Sie den Browser und geben Sie die Verwaltungs-IP-Adresse des LAN-Ports der Appliance ein, mit dem Ihr PC verbunden ist: https:/ /172.16.16.16:4444 (Port 1) Melden Sie sich mit den nachfolgenden Standarddaten an: Ì Username: admin Ì Passwort: admin Kurzanleitung XG 210 Rev. 3, XG 230 Rev. 2...

  • Seite 11: Gerät Konfigurieren

    Falls Sie bereits eine Sophos ID besitzen, geben Sie Ihre Anmeldedaten Basic Setup unter „Mit Ihrer Sophos ID anmelden“ ein. Als neuer Benutzer müssen Sie sich für eine Sophos ID registrieren, indem Sie die erforderlichen Angaben unter „Sophos ID Register Device erstellen“...
  • Seite 12 3. Netzwerktreiber wurden nicht geladen oder funktionieren nicht richtig. Geschwindigkeit Gelb Der Ethernet-Port arbeitet mit 1.000 Mbps. (Rechte LED) Grün Der Ethernet-Port arbeitet mit 100 Mbps. Der Ethernet-Port arbeitet mit 10 Mbps. Kurzanleitung XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 13 Stromversorgung Grün Leuchtet Stromversorgung Kein Strom 6. Support und Dokumentation Für weitere Informationen und technischen Support gehen Sie auf die Website www.sophos.com/en-us/support oder wenden Sie sich an Ihren Sophos Vertriebspartner vor Ort. Kurzanleitung XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 14 6个GbE copper – 固定。包含 示屏 端口(RJ45) 2个 旁通对（1/2和3/4端口 冗余的外接电源连接器 电源 LCD 导航 2个SFP 1个扩展槽（此处显示 Micro USB 1个HDMI 电源开关 2个 端口 了可选的 FleXi 端 1个 USB 3.0 口模块） USB 3.0 * 显示的是XG 230设备的图片。XG 210 设备可能略有不同。 快速入门指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 15 内部 XG设备附带以下默认设置： 以太网端口 IP地址 区域 172.16.16.16/255.255.255.0 端口 2/WAN DHCP 管理控制台的用户名 管理控制台的密码 CLI控制台密码 例如， XG设备 admin 管理员 管理员 DSL调制解调器 端口 1/LAN 默认网关 DNS代理 DHCP服务 DHCP 启用 启用 开关 内部网络 管理客 户端PC 可在以下位置找到：sophos.com/get-started-xg 快速入门指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 16 Ì 子网掩码：输入 255.255.255.0 Ì 默认网关：输入设备的内部网卡的 IP 地址（端口 1/LAN）：172.16.16.16 Ì DNS 服务器：启用此选项，并输入内部网卡的 IP 地址（端口 1/LAN）：172.16.16.16 将您的 PC/笔记本连接到设备的端口 1/LAN 端口： 启动浏览器，并输入您的计算机连接的设备 LAN 端口的管理 IP 地 址：https://172.16.16.16:4444 (端口 1) 使用以下默认的详细信息登录： Ì 用户名：admin Ì 密码：admin 快速入门指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 17 下输入详细信息，注册 Sophos ID。 Serial Number XXXXXXXXXXXXXXX 单击“继续”完成注册。请等待该过程处理完成，它可能需要一会儿。成功注册后，将 Basic Setup 会看到一条屏幕消息：“您的设备现在已注册”。请注意，只应在设备成功注册后，才 继续进行下一步，即“同步许可证”。 Register Device b）同步许可证 单击“启动许可证同步”，将许可证信息从Sophos提取到设备上。同步后，将会看到一 Network Configuration Wizard 条屏幕消息：“服务器同步已成功”。 Secure your enterprise with Sophos integrated internet security c）启动网络配置 成功同步后，在“欢迎”屏幕上选择“单击此处”，启动初次设备配置。使用“网络配 置向导”选择您设备的部署模式（网桥/网关），更改接口的IP地址、默认网关、DNS设 置以及日期/时区，以匹配您的本地网络设置。 Start Skip 快速入门指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 18 以太网端口以 100 Mbps 的速率传输数据。 关闭 以太网端口以 10 Mbps 的速率传输数据。 每个 SFP 连接器上的 LED 指示灯 活动/链接 绿色 持续 1. SFP 连接器正在接收电源。 2. SFP 连接器和集线器连接良好。 闪烁 适配器正在发送或接收网络数据。闪 烁的频率跟随流量总量变化。 关 1. 适配器和开关未接收电源。 2. 网络两端没有连接。 3. 网络驱动程序尚未加载或无法正确工作。 快速入门指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 19 LAN 旁通（LED 显示屏） LAN 旁路开启 绿色 LAN 旁路关闭 关闭 后侧 电源供给 绿色 持续 电源 关闭 无电源 6.支持和文档 有关详细信息和技术支持，请访问www.sophos.com/zh-cn/support或联系您的本地 Sophos分销商。 快速入门指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 20 Micro USB SFP ポー 拡張ベイ HDMI x 1 電源スイッチ (ここでは FleXi ポートモジュ ボタン ト x 2 3.0 x 2 ールを表示) 3.0 x 1 * 表示されているイメージは XG 230 デバイスです。XG 210 デバイスのイメージはこれとは若干異なります。 クイック スタート ガイド XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 21 XG アプライアンス DHCP DSL モデム Port 1/ 管理コンソールのユーザー名 管理コンソールのパスワード CLI コンソールのパスワード admin admin admin デフォルトゲートウェイ DNS プロキシ DHCP サービス スイッチ DHCP 有効 有効 社内ネットワーク 管理ク ライアント PC sophos.com/get-started-xg で参照可能 クイック スタート ガイド XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 22 の IP アドレス (Port 1/LAN): 172.16.16.16 を入力 PC / ノート PC をデバイスの Port 1/LAN ポートに接続する ブラウザを起動し、お客様の PC が接続しているデバイスの LAN ポートの管理 IP アドレ ス:https://172.16.16.16:4444 (Port 1) を入力します。 以下のデフォルトの値でログインします。 Ì ユーザー名: admin Ì パスワード: admin クイック スタート ガイド XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 23 Network Configuration Wizard 「ライセンスの同期の開始」をクリックしてサーバーのライセンス情報をデバイスと同期させます。同期が Secure your enterprise with Sophos integrated internet security 完了すると、画面にサーバーとの同期が完了したことを告げるメッセージが表示されます。 c) ネットワーク設定を開始する 同期が正常に完了した場合、「ようこそ」の画面上の「こちらをクリック」を選択すると初期のデバイス設 定を開始できるようになります。「ネットワーク設定ウィザード (Network Configuration Wizard) 」を使用して、お客様のローカルネットワークの設定に一致するように、インターフェース IP アドレス、デ フォルトゲートウェイ、DNS 設定、日付 / 時刻のゾーンを変更してください。 Start Skip クイック スタート ガイド XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 24 消灯 イーサネットポートが 10 Mbps で作動しています。 各 SFP コネクタの LED アクティビティ/接続 緑 点灯 1. SFP コネクタが電源供給を受けています。 2. SFP コネクタとハブが正常に接続しています。 点滅 アダプタがネットワークデータを送信、または受信中です。 トラフィック量によって点滅の頻度は変わってきます。 消灯 1. アダプタおよびスイッチが電源供給を受け取っていません。 2. ネットワークの両端に対して接続がありません。 3. ネットワークドライバが読み込まれていない、 または適切に機能していません。 クイック スタート ガイド XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 25 LAN Bypass (LED 表示) LAN Bypass アクティブ 緑 LAN Bypass オフ 消灯 背面 電源 緑 点灯 電源オン 消灯 電源供給なし 6.サポートおよびドキュメント 詳細情報およびテクニカルサポートについては、www.sophos.com/ja-jp/support またはソフォ ス営業部にお問い合わせください。 クイック スタート ガイド XG 210 Rev. 3, XG 230 Rev. 2...
  • Seite 26 Registered in England and Wales No. 2096520, The Pentagon, Abingdon Science Park, Abingdon, OX14 3YP, UK Sophos is the registered trademark of Sophos Ltd. All other product and company names mentioned are trademarks or registered trademarks of their respective owners.
