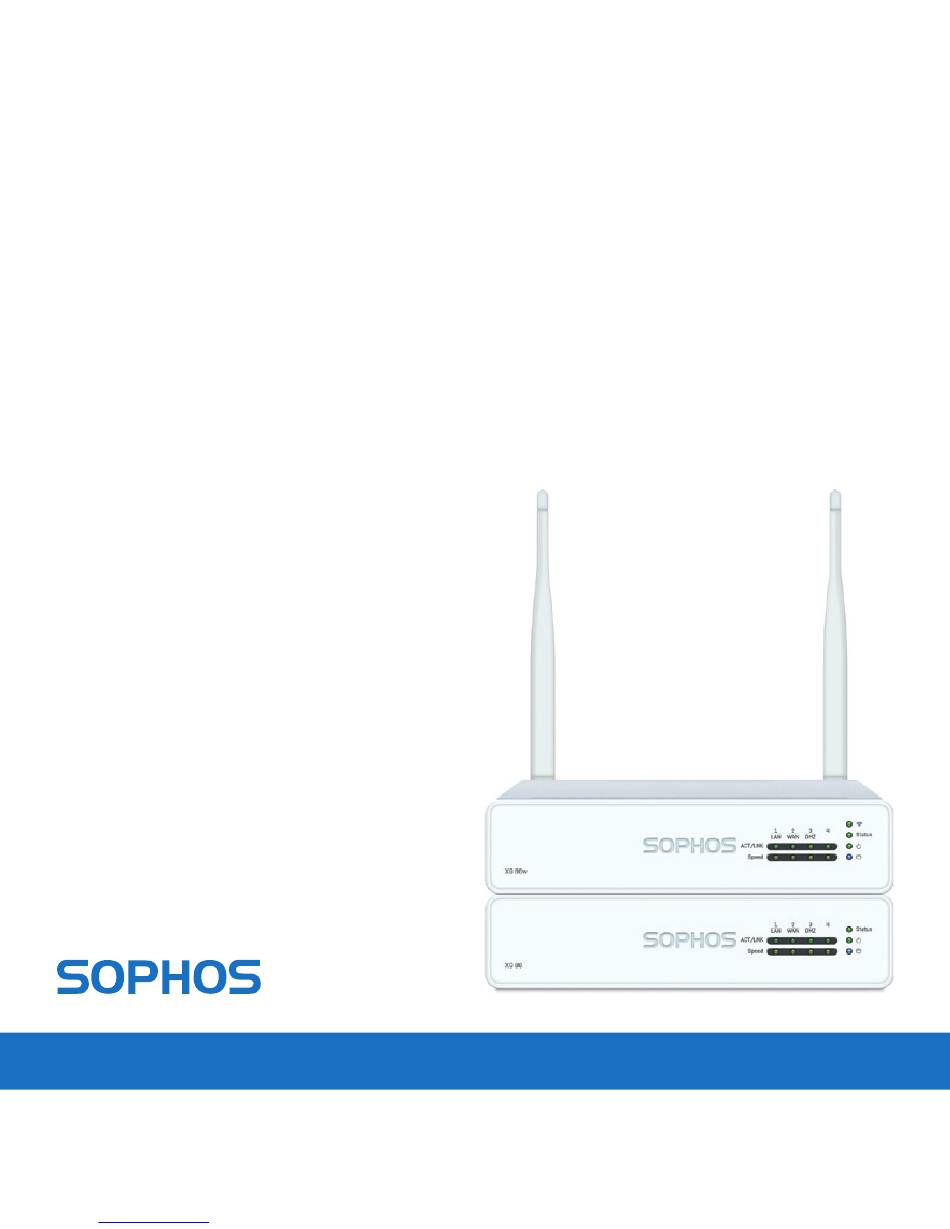

- Seite 1 Quick Start Guide XG 86(w) Rev. 1 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 1. Before Deploying Congratulations on the purchase of your Sophos XG device. This Quick Start Guide describes in short steps how to connect your device and explains how to open the web-based Admin Console from your administration PC. The Admin Console allows you to configure every aspect of the device.

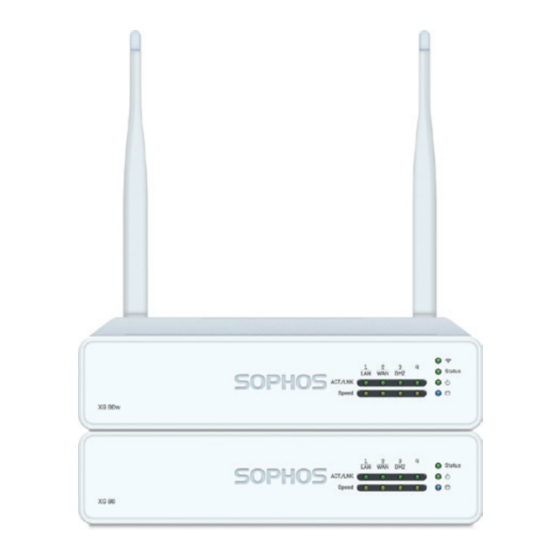

- Seite 3 Device Images: Front and Back XG 86(w) 2 x external antenna (XG 86w only) Status LEDs 2 x USB 1 x COM (w-model has additional Wi-Fi LED) (RJ45) Power Supply 1 x Micro 4 x GbE copper port * The displayed front image is of the XG 86 device and the back is of the XG 86w. Quick Start Guide XG 86(w) Rev.
- Seite 4 2. Mount & connect the device Mount the antennas (for wireless models only) Connect the provided antennas to the connectors on the back of your appliance and align them in a vertical position. Internet Connect the ports to the internal and external networks 1.
- Seite 5 3. Power Up the Device Connect the power adapter(s) and turn on the device Connect the provided power adapter to the power connector on the back of the device. Turn the device on. The power switch is on the back of the device and is placed next to the power connection.
- Seite 6 Sophos ID, enter your login credentials under “Sign in with your Sophos ID”. Register Device If you are a new user, sign up for a Sophos ID by entering the details under “Create Sophos ID”. Network Configuration Wizard Secure your enterprise with Click “Continue”...
- Seite 7 Green Constantly Power adapter in normal operation 6. Support and Documentation For more information and technical support, please visit www.sophos.com/en-us/ support or contact your local Sophos reseller. Quick Start Guide XG 86(w) Rev. 1 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 8: Verpackungsinhalt
1. Vorbereitung Herzlichen Glückwunsch zum Kauf dieser Sophos XG Appliance. Diese Kurzanleitung beschreibt schrittweise, wie Sie die Appliance verbinden, und erläutert, wie Sie über Ihren Administrations-PC die webbasierte Admin Console öffnen. Über die Admin Console können Sie jeden Aspekt der Appliance konfigurieren. - Seite 9 Abbildungen der Appliance: Vorder- und Rückseite XG 86(w) 2 externe Antennen (nur XG 86w) Status-LEDs 2 x USB 1 x COM (w-Modell hat zusätzliche WiFi-LED) (RJ45) Stromversorgung 1 x Micro- 4 x Kupferport * Die Abbildung der Vorderseite bezieht sich auf die XG 86 Appliance und die der Rückseite auf die XG 86w. Kurzanleitung XG 86(w) Rev.
-
Seite 10: Appliance Montieren Und Verbinden
2. Appliance montieren und verbinden Antennen montieren (nur bei Wireless-Modellen) Stecken Sie die mitgelieferten Antennen in die entsprechenden Anschlüsse auf der Rückseite Ihrer Appliance ein und bringen Sie sie in eine vertikale Position. Internet Ports mit den internen und externen Netzwerken verbinden 1. -
Seite 11: Appliance Einschalten
3. Appliance einschalten Netzadapter anschließen und Appliance einschalten Verbinden Sie den mitgelieferten Netzadapter mit dem Netzanschluss auf der Rückseite der Appliance. Schalten Sie die Appliance ein. Der Netzschalter befindet sich auf der Rückseite der Appliance neben dem Netzanschluss. Beim Hochfahren blinkt die Status-LED auf der Vorderseite grün. Sobald die Appliance hochgefahren ist, leuchtet die Status-LED grün. -
Seite 12: Gerät Konfigurieren
Device Management a) Das Gerät registrieren Welcome Falls Sie Ihre Appliance noch nicht unter Ihrer Sophos ID registriert haben, wird To your Sophos Device ein Bildschirm zur Registrierung angezeigt. Für die Registrierung unter Ihrer To get started register your device below. Until you register you may only access and edit settings in “Basic Setup”... -
Seite 13: Support Und Dokumentation
Grün Leuchtet Netzadapter funktioniert normal 6. Support und Dokumentation Für weitere Informationen und technischen Support gehen Sie auf die Website www.sophos.com/de-de/support oder wenden Sie sich an Ihren Sophos Vertriebspartner vor Ort. Kurzanleitung XG 86(w) Rev. 1 Downloaded from www.Manualslib.com manuals search engine... - Seite 14 デバイスの詳細については、 QR コードを読み取るか www.sophos.com/get-started-xg をご覧ください。 1.はじめに Sophos XG デバイスをご購入いただきありがとうございます。 このクイック スタート ガイドでは、 デバイスの接続方法と、 お客様の管理 PC から Web ベースの管理コンソールを開く方法について説明しています。 管理コンソールでは、 デバイスに関するあらゆる設定が可能です。 作業を始める前に、 有効なインターネッ ト接続と ISP から提供されたアカウン ト情報があることを確認して ください。 製品に含まれる内容 XG 86/XG 86w 本書クイック スタート ガイドおよびセキュリテ Micro USB ケーブル ィ ノート RJ45 イーサネッ トケ...
- Seite 15 デバイスの画像: 前面および背面 XG 86(w) 外部アンテナ x 2 (XG 86w のみ) ステータス表示 LED USB 2.0 (w モデルは Wi-Fi 接続表示 LED 搭載) (RJ45) x 1 電源 Micro USB GbE copper ポ ート x 4 * 表示されている前面イメージは XG 86 デバイスで、 背面イメージ XG 86w です。 クイック...
- Seite 16 2.デバイスの取り付けおよび接続 アンテナの取り付け (ワイヤレスモデルのみ) 同梱されているアンテナをアプライアンスの背面のコネクタに接続して、 垂直方向に立て ます。 インターネッ ト ポートを内部および外部ネッ トワークに接続する 1. ハブまたはスイッチ経由で Port 1/LAN ポートを内部ネッ トワークに接続します。 この接 続には、 本製品に付属の RJ45 イーサネッ トケーブルを使用して ください。 また、 管理用 Port 2/ PC も、 このネッ トワークに接続して ください。 2. Port 2/WAN ポートを外部ネッ トワークに接続します。 WAN への接続はイン ターネッ トアクセスの種類によ って異なります。 XG アプライアンス...
- Seite 17 3.デバイスの電源を入れる 電源アダプタを接続してデバイスに電源を入れる 同梱されている電源アダプタをデバイスの背面の電源コネクタに接続します。 デバイスの電源をオンにします。 電源スイッチはデバイス背面の電源接続口の横にあり ます。 起動中には前面のステータス LED が緑色に点滅します。 デバイスの起動が完了するとス テータス LED は緑色に点灯します。 4.管理 PC を接続する 管理 PC 接続プロパティ: 以下の設定を使用してお客様の PC / ノート PC のネッ トワークインターフェースを設定 します。 IP アドレス: 172.16.16.2 Ì ネッ トマスク: 255.255.255.0 を入力 Ì デフ ォルトゲートウェイ: デバイスの内部ネッ トワークカードの Ì...
- Seite 18 のネッ トワーク設定を調整できます。 Serial Number XXXXXXXXXXXXXXX 「デバイスの登録」 をクリ ックすると Sophos.com にリダイレク トされます。 Basic Setup Sophos ID を既にお持ちの場合、 「 Sophos ID を使ってログインしてください。 」 Register Device の下でログインアカウン ト情報を入力しますお客様が新規ユーザーの場合、 「 Sophos ID の 作成」 の下で詳細情報を入力して Sophos ID を作成して ください。 Network Configuration Wizard 「続行」 をクリ ックして登録処理を完了します。 処理が完了するまで数秒間待ちます。 登録...
- Seite 19 デバイスが起動中またはシャ ッ トダウン中 赤 点灯 SSD または起動の失敗 点滅 一般的なエラー (サポートにお問い合わせください) Wi-Fi 緑 点灯 Wi-Fi が有効 消灯 Wi-Fi が無効 電源オン 緑 点灯 電源アダプタが通常に作動中 6.サポートおよびドキュメン ト 詳細情報およびテクニカルサポートについては、 www.sophos.com/ja-jp/support また はソフ ォス営業部にお問い合わせください。 クイック スタート ガイド XG 86(w) Rev. 1 Downloaded from www.Manualslib.com manuals search engine...
- Seite 20 有关设备的详细信息， 请扫描 QR 码或访问 www.sophos.com/get-started-xg 1.部署前 恭喜您购买了Sophos XG设备。 本快速入门指南简要描述了设备的连接步骤， 并解释了如何从您的管理计算机打开基于Web的管理控 制台。 管理控制台让您可以配置设备的各个方面 开始前， 请确认您有有效的Internet连接， 并确保您的ISP所提供的帐户信息可用。 包装清单 XG 86/XG 86w 快速入门指南和安全说明 Micro USB 电缆 RJ45网线 XG 86w - 2 根天线 电源适配器 (特定于区域) 快速入门指南 XG 86(w) Rev. 1 Downloaded from www.Manualslib.com manuals search engine...
- Seite 21 设备图： 正面和背面 XG 86(w) 2 x 外接天线 (仅适用于XG 86w) 2 x USB 1 x 串行通讯 状态指示灯 (w 型有额外的 Wi-Fi 指示灯) 端口(RJ45) 电源供给 1 x Micro 4 x GbE 铜制端口 * 显示的是 XG 86 设备的前面图以及 XG 86w 的后面图。 快速入门指南 XG 86(w) Rev. 1 Downloaded from www.Manualslib.com manuals search engine...
- Seite 22 2.安装并连接设备 安装天线 (仅适用于无线型号) 将提供的天线连接到您设备后面的连接器上， 并将它们在垂直位置对齐。 将端口连接到内部网络和外部网络 内部 1. 将端口 1/LAN 端口通过集线器或交换机连接到内部网络。 为此， 请使用提供的RJ45 以太网线缆。 请注意， 您的管理计算机也必须连接到该网络。 端口 2/ 2. 将端口 2/WAN 端口连接到外部网络。 WAN的连接方式取决于Internet访问的类型。 注意： 出于电磁兼容性原因， 请仅使用屏蔽RJ45乙太网络电缆 例如， XG设备 XG设备附带以下默认设置： DSL调制解调器 端口 1/LAN 以太网端口 IP地址 区域 172.16.16.16/255.255.255.0 DHCP 开关 内部网络 管理客 管理控制台的用户名...
- Seite 23 3.开启设备电源 连接电源适配器并开启设备 将提供的电源适配器连接到设备后侧的电源连接器。 开启设备。 电源开关位于设备后面， 在电源接头旁边。 启动时， 前面的状态 LED 将会闪烁绿色。 设备完全启动后， 状态 LED 将变为稳定的绿色。 4.连接您的管理计算机 管理计算机连接属性： 使用以下设置配置您的 （PC/笔记本） 网络接口： IP 地址： 172.16.16.2 Ì 子网掩码： 输入 255.255.255.0 Ì 默认网关： 输入设备的内部网卡的 IP 地址 （端口 1/LAN） ： 172.16.16.16 Ì DNS 服务器： 启用此选项， 并输入内部网卡的 IP 地址 （端口 1/LAN） ： 172.16.16.16 Ì...
- Seite 24 To get started register your device below. Until you register you may only access 置， 使设备可以连接到Internet。 and edit settings in “Basic Setup” and your device will remain unactivated. 单击 “注册设备” 后， 将跳转到 Sophos.com。 如果您已经有 Sophos ID， 请在 “使用您的 Serial Number XXXXXXXXXXXXXXX Sophos ID 登录”...
- Seite 25 蓝色 闪烁 正在访问存储 狀態 绿色 持续 正常运行 闪烁 设备正在启动或关机 红色 持续 固态硬盘或启动故障 闪烁 一般错误 (请联系支持人员) WiFi 绿色 开启 无线网有效的 关 无线网无效的 电源 绿色 持续 电源适配器正常运行 6.支持和文档 有关详细信息和技术支持， 请访问www.sophos.com/zh-cn/support或联系您的本地 Sophos分销商。 快速入门指南 XG 86(w) Rev. 1 Downloaded from www.Manualslib.com manuals search engine...
- Seite 26 1. Antes de implementar Parabéns pela aquisição do seu dispositivo Sophos XG. Este Guia de Início Rápido descreve, em passos sucintos, como conectar o seu dispositivo e explica como abrir o Painel de Controle do Administrador online a partir do seu PC de administração. O Painel de Controle do Administrador lhe permite configurar todos os aspectos do dispositivo.
- Seite 27 Imagens de dispositivos: Dianteira e traseira XG 86(w) 2 x antenas externas (apenas XG 86w) LEDs de status (o modelo w possui uma LED 2 x USB 1 x COM de Wi-Fi adicional) (RJ45) Fonte de 1 x Micro 4 x portas GbE alimentação de cobre * A imagem exibida na parte dianteira pertence ao dispositivo XG 86 e, a na parte traseira, ao XG 86w.
- Seite 28 2. Montar e conectar o dispositivo Montar as antenas (apenas para modelos sem fio) Conecte as antenas fornecidas com o dispositivo aos conectores localizados na parte traseira de seu dispositivo e alinhe-as na posição vertical. Internet Conectar as portas às redes internas e externas 1.
-
Seite 29: Ligar O Dispositivo
3. Ligar o dispositivo Conectar o(s) adaptador(es) de alimentação e ligar o dispositivo Conecte o adaptador elétrico que acompanha o dispositivo ao conector de alimentação localizado na parte traseira deste. Ligue o dispositivo. O interruptor elétrico encontra-se na parte traseira do dispositivo e é... - Seite 30 Para começar, faça o registro do seu aparelho abaixo. Até que faça o registro, você poderá apenas acessar e editar os ajustes em “Configuração Básica” e o seu aparelho ser registrado com a sua Sophos ID. É possível ajustar as configurações de rede permanecerá desativado.
- Seite 31 6. Suporte e Documentação Para obter mais informações e suporte técnico, visite www.sophos.com/pt-br/ support ou entre em contato com o revendedor local da Sophos. Guia de início rápido XG 86(w) Rev. 1 Downloaded from www.Manualslib.com manuals search engine...
- Seite 32 Email: nasales@sophos.com Email: sales@sophos.com.au © Copyright 2019. Sophos Ltd. All rights reserved. Registered in England and Wales No. 2096520, The Pentagon, Abingdon Science Park, Abingdon, OX14 3YP, UK Sophos is the registered trademark of Sophos Ltd. All other product and company names mentioned are trademarks or registered trademarks of their respective owners.
