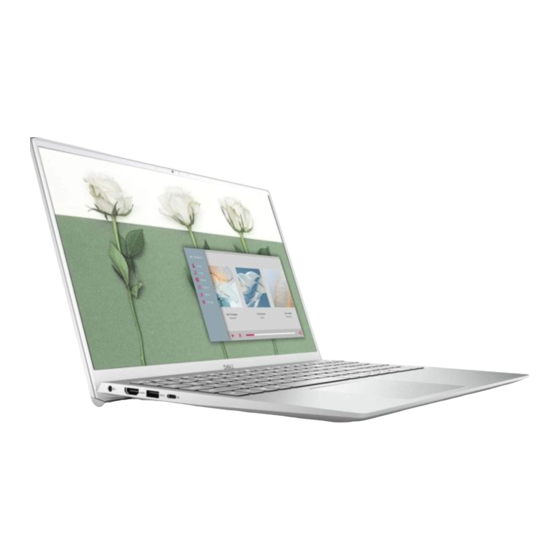

Dell Inspiron 15 5501 Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Notebooks
  5. Inspiron 15 5501
  6. Servicehandbuch
Dell Inspiron 15 5501 Servicehandbuch

Dell Inspiron 15 5501 Servicehandbuch

Vorschau ausblenden Andere Handbücher für Inspiron 15 5501:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Inspiron 15 5501
Service-Handbuch
Vorschriftenmodell: P102F
Vorschriftentyp: P102F001
May 2020
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Inspiron 15 5501

Inhaltszusammenfassung für Dell Inspiron 15 5501

  • Seite 1 Inspiron 15 5501 Service-Handbuch Vorschriftenmodell: P102F Vorschriftentyp: P102F001 May 2020 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Transport empfindlicher Komponenten..........................8 Nach der Arbeit an Komponenten im Inneren des Computers..................9 2 Entfernen und Einbauen von Komponenten................... 10 Empfohlene Werkzeuge..............................10 Schraubenliste..................................10 Hauptkomponenten von Inspiron 15 5501......................... 11 Bodenabdeckung..................................13 Entfernen der Bodenabdeckung...........................13 Anbringen der Bodenabdeckung..........................15 Akku......................................17 Entfernen der 3-Zellen-Batterie...........................
  • Seite 4 Aktualisieren des BIOS unter Windows..........................70 Aktualisieren des BIOS auf Systemen mit aktiviertem BitLocker................71 Aktualisieren des System-BIOS unter Verwendung eines USB-Flashlaufwerks............ 71 Aktualisieren des Dell BIOS in Linux- und Ubuntu-Umgebungen.................. 72 Aktualisieren des BIOS über das einmalige F12-Startmenü....................72 System- und Setup-Kennwort............................75 Zuweisen eines System-Setup-Kennworts........................
  • Seite 5 Aktivieren des Intel Optane-Speichers..........................80 Deaktivieren des Intel Optane-Speichers......................... 80 Reststromentladung................................81 Ein- und Ausschalten des WLAN............................81 6 Hilfe erhalten und Kontaktaufnahme mit Dell................82 Inhaltsverzeichnis...

  • Seite 6: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 7: Schutz Vor Elektrostatischer Entladung

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 8: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 9: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    2. Spannen Sie die Bauchmuskeln an. Die Bauchmuskulatur unterstützt den Rücken, wenn Sie etwas anheben, und gleicht so die Last aus. 3. Heben Sie die Last mit den Beinen, nicht mit dem Rücken. 4. Halten Sie die Last nahe am Körper. Je näher die Last am Rücken ist, desto weniger wird Ihr Rücken belastet. 5.

  • Seite 10: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kreuzschlitzschraubendreher Größe 1 • Kreuzschlitzschraubendreher Größe 0 • Kunststoffstift Schraubenliste ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren.

  • Seite 11: Hauptkomponenten Von Inspiron 15 5501

    Tastaturbaugruppe E/A-Platine Handballenstützen- und M2x2 Tastaturbaugruppe USB 3.2-Gen 1- Systemplatine M2x5 Porthalterung (Typ C) Systemplatine Handballenstützen- und M2x2 Tastaturbaugruppe Hauptkomponenten von Inspiron 15 5501 Das folgende Bild zeigt die wichtigsten Komponenten des Inspiron 15 5501. Entfernen und Einbauen von Komponenten...
  • Seite 12 1. Bodenabdeckung 2. Akku 3. Netzadapteranschluss 4. Kühlkörper 5. Speichermodul 6. SSD-Laufwerkshalterung 7. M.2-2230-SSD-Laufwerk in M.2-Steckplatz zwei 8. Lautsprecher 9. Systemplatine 10. Touchpad 11. Handballenstützen- und Tastaturbaugruppe 12. Bildschirmbaugruppe 13. Betriebsschalter mit optionalem Fingerabdruckleser 14. Knopfzellenbatterie 15. E/A-Platine 16. Lüfter 17.

  • Seite 13: Bodenabdeckung

    Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Info über diese Aufgabe Die Abbildung zeigt die Position der Bodenabdeckung und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Einbauen von Komponenten...
  • Seite 14 Schritte 1. Lösen Sie die zwei unverlierbaren Schrauben zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe. Entfernen und Einbauen von Komponenten...

  • Seite 15: Anbringen Der Bodenabdeckung

    2. Entfernen Sie die sieben Schrauben (M2x4), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Lösen Sie mithilfe eines Kunststoffstifts die Bodenabdeckung beginnend mit der Aussparung am Bildschirmscharnier und arbeiten Sie sich entlang der Seiten vor, um die Bodenabdeckung zu entfernen. 4.
  • Seite 16 Schritte 1. Verbinden Sie gegebenenfalls das Batteriekabel mit der Hauptplatine. 2. Platzieren Sie die Bodenabdeckung auf der Handballenstützen- und Tastaturbaugruppe. Entfernen und Einbauen von Komponenten...

  • Seite 17: Akku

    3. Richten Sie die Schraubenbohrungen auf der Bodenabdeckung auf die Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus und lassen Sie die Bodenabdeckung einrasten. 4. Ziehen Sie die zwei unverlierbaren Schrauben zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe fest. 5.

  • Seite 18: Einbauen Der 3-Zellen-Batterie

    Einbauen der 3-Zellen-Batterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der 3-Zellen-Batterie und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Platzieren Sie die Batterie auf der Handballenstützen- und Tastaturbaugruppe. 2.

  • Seite 19: Einsetzen Des 4-Zellen-Akkus

    Info über diese Aufgabe Die Abbildung zeigt die Position der Knopfzellenbatterie mit 4 Zellen und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Ziehen Sie das Klebeband ab und lösen Sie ggf. das Akkukabel vom Anschluss. 2. Entfernen Sie die fünf Schrauben (M2x3), mit denen die 4-Zellen-Batterie an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

  • Seite 20: Speichermodule

    Schritte 1. Platzieren Sie die Batterie auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen auf dem Akku an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Entfernen Sie die fünf Schrauben (M2x3), mit denen die 4-Zellen-Batterie an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

  • Seite 21: Einsetzen Der Speichermodule

    Schritte 1. Heben Sie die Schutzhülle an, um auf das Speichermodul zugreifen zu können. 2. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt. 3. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz. Einsetzen der Speichermodule Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 22 Schritte 1. Heben Sie die Schutzhülle an und richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul schräg in den Steckplatz, sodass es fest sitzt. 3. Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.

  • Seite 23: Ssd-Laufwerk: M.2-Steckplatz Eins

    SSD-Laufwerk: M.2-Steckplatz eins Entfernen des M.2-2230-SDD-Laufwerks aus dem M.2- Steckplatz eins Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2-2230-Solid-State-Laufwerk in M.2- Steckplatz eins.

  • Seite 24: Entfernen Des M2.-2280-Solid-State-Laufwerks In M.2-Steckplatz 1

    Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2-2230-Solid-State-Laufwerk in M.2- Steckplatz eins. ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein M.2-2230-Solid-State-Laufwerk oder ein M2.-2280-Solid-State-Laufwerk im M.2-Steckplatz eins. ANMERKUNG: Installieren Sie die Halterung des SSD-Laufwerks, falls Sie nicht installiert ist. Die folgende Abbildung zeigt die Position des M.2-2230-Solid-State-Laufwerks, das im M.2-Steckplatz eins installiert wird, und stellt das Installationsverfahren bildlich dar.

  • Seite 25: Installieren Des M.2-2280-Solid-State-Laufwerks In M.2-Steckplatz 1

    ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein M.2-2230-Solid-State-Laufwerk oder ein M.2-2280-Solid-State-Laufwerk im M.2-Steckplatz eins. Die folgende Abbildung zeigt die Position des M.2-2280-SSD-Laufwerks/Intel Optane-Speichermoduls, das in M.2-Steckplatz eins installiert ist, und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1.

  • Seite 26: Ssd-Laufwerk - M.2-Steckplatz Zwei

    Schritte 1. Richten Sie die Kerben auf dem SSD-Laufwerk/Intel Optane-Speichermodul an den Halterungen im M.2-Steckplatz zwei auf der Systemplatine aus. 2. Schieben Sie das SSD-Laufwerk/Intel Optane-Speichermodul in den M.2-Steckplatz auf der Systemplatine ein. 3. Bringen Sie die Schraube (M2x3) zur Befestigung des Solid-State-Laufwerks/Intel Optane-Speichers an der Handballenstützen- und Tastaturbaugruppe wieder an.

  • Seite 27: Installieren Des M2.-2230-Ssd-Laufwerks In M.2-Steckplatz Zwei

    Schritte 1. Entfernen Sie die Schraube (M2x3), mit der das SSD-Laufwerk an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Schieben Sie das SSD-Laufwerk aus dem SSD2-Steckplatz auf der Systemplatine und entfernen Sie es. Installieren des M2.-2230-SSD-Laufwerks in M.2- Steckplatz zwei Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 28: Entfernen Des M2.-2280-Ssd-Laufwerks In M.2-Steckplatz Zwei

    Schritte 1. Schieben Sie die SSD-Laufwerkshalterung in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe, falls sie nicht installiert ist. 2. Richten Sie die Kerben am Solid-State-Laufwerk an den Halterungen am M.2-Kartensteckplatz auf der Systemplatine aus. 3. Schieben Sie das SSD-Laufwerk in den Steckplatz M.2 auf der Systemplatine. 4.

  • Seite 29: Installieren Des M.2-2280-Ssd-Laufwerks In M.2-Steckplatz Zwei

    Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die SSD-Laufwerkshalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Heben Sie die SSD-Laufwerkshalterung vom SSD-Laufwerk/Intel Optane-Speichermodul ab. Installieren des M.2-2280-SSD-Laufwerks in M.2- Steckplatz zwei Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 30: Wireless-Karte

    Schritte 1. Richten Sie die Kerben auf dem SSD-Laufwerk/Intel Optane-Speichermodul auf den Halterungen im M.2-Steckplatz zwei auf der Systemplatine aus. 2. Schieben Sie das SSD-Laufwerk/Intel Optane-Speichermodul in den M.2-Steckplatz auf der Systemplatine ein. 3. Bringen Sie die Schraube (M2x3) zur Befestigung des Solid-State-Laufwerks/Intel Optane-Speichers an der Handballenstützen- und Tastaturbaugruppe wieder an.

  • Seite 31: Einbauen Der Wireless-Karte

    Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die Wireless-Kartenhalterung an der Wireless-Karte befestigt ist. 2. Entfernen Sie die Halterung, mit der die Wireless-Karte an der Systemplatine befestigt ist. 3. Trennen Sie die Antennenkabel von der Wireless-Karte. 4. Ziehen Sie die Wireless-Card aus dem Mini-Card-Steckplatz heraus. Einbauen der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 32 Schritte 1. Richten Sie die Kerbe an der Wireless-Karte an der Lasche am Wireless-Kartensteckplatz aus und setzen Sie die Wireless-Karte schräg in den Wireless-Kartensteckplatz ein. 2. Verbinden Sie die Antennenkabel mit der Wireless-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle vom Computer unterstützten Wireless-Karten. Tabelle 2.

  • Seite 33: Lüfter

    Lüfter Lüfter entfernen Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die Abbildung zeigt die Position der Lüfterbaugruppe und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.

  • Seite 34: Lüfter Einbauen

    Lüfter einbauen Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Lüfterbaugruppe und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Platzieren Sie den rechten Lüfter korrekt ausgerichtet auf der Handballenstützen- und Tastaturbaugruppe. 2.

  • Seite 35: Knopfzellenbatterie

    Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 36: Kühlkörper

    Info über diese Aufgabe Die Abbildung zeigt die Position der Knopfzellenbatterie und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Befestigen Sie die Knopfzellenbatterie im Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. 2. Verlegen Sie das Kabel der Knopfzellenbatterie wie in der Abbildung dargestellt und schließen Sie es an die E/A-Platine an. Nächste Schritte 1.

  • Seite 37: Einsetzen Des Kühlkörpers

    Schritte 1. Lösen Sie in umgekehrter Reihenfolge von 4 bis 1 (Reihenfolge auf dem Kühlkörper angegeben) die vier unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. 2. Heben Sie den Kühlkörper und entfernen Sie ihn aus der Handballenstützen- und Tastaturbaugruppe. Einsetzen des Kühlkörpers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 38: Bildschirmbaugruppe

    Schritte 1. Setzen Sie den Kühlkörper auf die Systemplatine und richten Sie dabei die Schraubenbohrungen des Kühlkörpers an den Schraubenbohrungen in der Systemplatine aus. 2. Ziehen Sie der Reihe nach von 1 bis 4 (Reihenfolge auf dem Kühlkörper angegeben) die vier unverlierbaren Schrauben fest, mit denen der Kühlkörper an der Systemplatine befestigt wird.
  • Seite 39 Schritte 1. Ziehen Sie das Klebeband ab, mit dem das Bildschirmkabel an der Systemplatine befestigt ist. 2. Öffnen Sie die Verriegelung und trennen Sie das Bildschirmkabel von der Systemplatine. 3. Entfernen Sie die Schraube (M2.5x3.5) und die beiden Schrauben (M2.5x5) zur Befestigung des linken Bildschirmscharniers an der Systemplatine.

  • Seite 40: Einbauen Der Bildschirmbaugruppe

    Einbauen der Bildschirmbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Komponente und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Platzieren Sie die Bildschirmbaugruppe auf einer sauberen und ebenen Oberfläche. Entfernen und Einbauen von Komponenten...

  • Seite 41: Netzadapteranschluss

    2. Richten Sie die Handballenstützen- und Tastaturbaugruppe an den Bildschirmscharnieren aus und schieben Sie sie darunter. 3. Drücken Sie die Bildschirmscharniere nach unten und richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus. 4. Bringen Sie die Schraube (M2.5x3.5) und die beiden Schrauben (M2.5x5) zur Befestigung des linken Bildschirmscharniers an der Systemplatine wieder an.

  • Seite 42: Einbauen Des Netzadapter-Ports

    Schritte 1. Entfernen Sie die Schraube (M2.5x3.5) und die beiden Schrauben (M2.5x5) zur Befestigung des linken Bildschirmscharniers an der Systemplatine. 2. Heben Sie die linke Bildschirmscharnierplatte an, um das Netzadapteranschlusskabel freizulegen. 3. Lösen Sie das Klebeband, mit dem das Netzadapteranschlusskabel an der Systemplatine befestigt ist. 4.

  • Seite 43: Lautsprecher

    Schritte 1. Setzen Sie den Netzadapter-Port in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein. 2. Bringen Sie die Schraube (M2x3) an, mit der der Netzadapter-Port an der Handballenstützen-Tastatur-Baugruppe befestigt wird. 3. Verlegen Sie das Netzadapteranschlusskabel entlang der Kabelführung. 4. Verbinden Sie das Kabel des Netzteilanschlusses mit der Hauptplatine. 5.
  • Seite 44 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die Batterie. Info über diese Aufgabe Die Abbildung zeigt die Position der Lautsprecher und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Lautsprecherkabel von der Hauptplatine. 2. Merken Sie sich die Verlegung der Lautsprecherkabel. 3.

  • Seite 45: Einbauen Der Lautsprecher

    Einbauen der Lautsprecher Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Lautsprecher und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie die Lautsprecher mithilfe der Pass-Stifte und Gummidichtungen in die Steckplätze an der Handballenstützen-Tastatur- Baugruppe.

  • Seite 46: Betriebsschalter Mit Optionalem Fingerabdruckleser

    Nächste Schritte 1. Bauen Sie die Batterie ein. 2. Bringen Sie die Bodenabdeckung 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Betriebsschalter mit optionalem Fingerabdruckleser Entfernen des Netzschalters mit optionalem Fingerabdruckleser Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 47: Einbauen Des Betriebsschalters Mit Optionalem Fingerabdruckleser

    Einbauen des Betriebsschalters mit optionalem Fingerabdruckleser Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position des Betriebsschalters mit optionalem Fingerabdruckleser und bietet eine visuelle Darstellung des Installationsverfahrens.

  • Seite 48: Touchpad

    Touchpad Entfernen des Touchpads Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die Batterie. Info über diese Aufgabe Die Abbildung zeigt die Position des Touchpads und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.

  • Seite 49: Installieren Des Touchpads

    4. Heben Sie die Touchpad-Halterung von der Handballenstützen-Tastatur-Baugruppe. 5. Öffnen Sie den Riegel und trennen Sie das Touchpadkabel von der Hauptplatine. 6. Entfernen Sie das Klebeband, mit dem die Touchpadhalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 7. Entfernen Sie die zwei Schrauben (M2x2), mit denen die Touchpadhalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

  • Seite 50: E/A-Platine

    2. Richten Sie die Schraubenbohrungen der Touchpadhalterung an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die zwei Schrauben (M2x2) zur Befestigung des Touchpads an der Handballenstützen- und Tastaturbaugruppe wieder an. 4. Verbinden Sie das Touchpadkabel mit der Systemplatine und schließen Sie die Verriegelung, um das Touchpadkabel zu befestigen. 5.

  • Seite 51: Einbauen Der E/A-Platine

    Schritte 1. Ziehen Sie das Klebeband ab, mit dem das E/A-Platinenkabel an der E/A-Platine befestigt ist. 2. Öffnen Sie die Verriegelung und trennen Sie das Kabel der I/O-Platine von der I/O-Platine. 3. Trennen Sie das Lüfterkabel von der E/A-Platine. 4. Öffnen Sie den Riegel und trennen Sie das Kabel des Fingerabdrucklesers von der E/A-Platine. 5.

  • Seite 52: Systemplatine

    2. Installieren Sie die Knopfzellenbatterie. 3. Bringen Sie die Bodenabdeckung 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Hauptplatine entfernen Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 53 Entfernen und Einbauen von Komponenten...

  • Seite 54: Einbauen Der Systemplatine

    Schritte 1. Entfernen Sie die Schraube (M2.5x3.5) und die beiden Schrauben (M2.5x5) zur Befestigung des linken Bildschirmscharniers an der Systemplatine. 2. Entfernen Sie das Klebeband, mit dem das Kabel der I/O-Platine am Lüfter befestigt ist. 3. Ziehen Sie das Klebeband ab, öffnen Sie die Verriegelung und trennen Sie das E/A-Kabel von der Systemplatine. 4.
  • Seite 55 Entfernen und Einbauen von Komponenten...
  • Seite 56 Schritte 1. Richten Sie die Hauptplatine auf der Handstützen- und Tastaturbaugruppe aus. 2. Bringen Sie die zwei Schrauben (M2x2) zur Befestigung der Systemplatine an der Handballenstützen- und Tastaturbaugruppe wieder 3. Senken Sie die linke Bildschirmscharnierplatte ab und bringen Sie die Schraube (M2.5x3.5) und die beiden Schrauben (M2.5x5) zur Befestigung des linken Bildschirmscharniers an der Systemplatine wieder an 4.

  • Seite 57: Handballenstützen- Und Tastaturbaugruppe

    2. Installieren Sie die Speichermodule. 3. Bauen Sie den Kühlkörper ein. 4. Bauen Sie die Wireless-Karte ein. 5. Installieren Sie das M.2-2230-Solid-State-Laufwerk oder das M.2-2280-Solid-State-Laufwerk im M.2-Steckplatz zwei 6. Installieren Sie das M.2-2230-Solid-State-Laufwerk oder das M.2-2280-Solid-State-Laufwerk im M.2-Steckplatz eins. 7. Bauen Sie die Batterie ein.

  • Seite 58: Einbauen Der Handballenstützen-Tastatur-Baugruppe

    Schritte Nachdem Sie die Schritte im Abschnitt mit den Voraussetzungen durchgeführt haben, haben Sie nur noch die Handballenstützen- Tastatur-Baugruppe vor sich. Einbauen der Handballenstützen-Tastatur-Baugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 59 Schritte Legen Sie die Handballenstützen-Tastatur-Baugruppe auf eine ebene Fläche. Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Bauen Sie die I/O-Platine ein. 3. Bauen Sie das Touchpad ein. 4. Installieren Sie den Netzschalter mit optionalem Fingerabdruckleser. 5. Installieren Sie die Lautsprecher. 6.

  • Seite 60: Treiber Und Downloads

    Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter SLN128938. Treiber und Downloads...

  • Seite 61: System-Setup

    System-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

  • Seite 62: Einmaliges Startmenü

    Einmaliges Startmenü Wenn Sie das einmalige Startmenü aufrufen möchten, schalten Sie den Computer ein und drücken Sie dann umgehend die Taste F2. ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten: •...
  • Seite 63 Tabelle 4. Optionen des System-Setup – Menü „System Information“ (Systeminformationen)(fortgesetzt) Übersicht Processor L3 Cache Zeigt die Größe des Prozessor-L3-Caches an. Current Clock Speed Zeigt die aktuelle Prozessortaktrate an. Minimum Clock Speed Zeigt die minimale Prozessortaktrate an. Microcode Version (Microcode-Version) Zeigt die Mikrocode-Version an. Intel Hyper-Threading Capable Zeigt an, ob der Prozessor Hyper-Threading-fähig (HT) ist.
  • Seite 64 Tabelle 6. Optionen des System-Setup – Menü „System Configuration“ (Systemkonfiguration) System Configuration (Systemkonfiguration) Date/Time Datum Legt das Datum des Computers im Format TT/MM/JJJJ fest. Änderungen am Datum werden sofort wirksam. Uhrzeit Legt die Uhrzeit des Computers im Format HH/MM/SS (24-Stunden-Format) fest. Sie können zwischen 12-Stunden- und 24-Stunden-Format wählen.
  • Seite 65 Tabelle 6. Optionen des System-Setup – Menü „System Configuration“ (Systemkonfiguration)(fortgesetzt) System Configuration (Systemkonfiguration) ANMERKUNG: Touchscreen funktioniert immer im BIOS-Setup, unabhängig von dieser Einstellung. Standardeinstellung: EIN Tabelle 7. Optionen des System-Setup – Menü „Video“ Video LCD Brightness Brightness on battery power Legt die Bildschirmhelligkeit fest, wenn der Computer im Akkubetrieb läuft.
  • Seite 66 Tabelle 8. Optionen der System-Einstellungen — Menü „Sicherheit“(fortgesetzt) Security (Sicherheit) Standardeinstellung: Software Control SMM Security Mitigation Aktiviert oder deaktiviert die zusätzlichen UEFI-SMM-Sicherheitsmaßnahmen. Standardeinstellung: AUS ANMERKUNG: Diese Funktion kann zu Kompatibilitätsproblemen oder zum Verlust der Funktionalität mit einigen älteren Tools und Anwendungen führen.
  • Seite 67 Tabelle 11. Optionen des System-Setup – Menü „Performance“ (Leistung)(fortgesetzt) Performance (Leistung) Intel SpeedStep Steuert, ob die Intel SpeedStep-Technologie die Prozessorspannung und Core- Frequenz dynamisch anpassen soll, um den durchschnittlichen Stromverbrauch und die Wärmeerzeugung zu reduzieren. Standardeinstellung: EIN Intel Turbo Boost Technology Aktiviert oder deaktiviert den Intel TurboBoost-Modus des Prozessors.
  • Seite 68 Tabelle 12. Optionen des System-Setup – Menü „Power Management“ (Energieverwaltung)(fortgesetzt) Power Management (Energieverwaltung) Lid Switch Ermöglicht dem ausgeschalteten Computer hochgefahren zu werden, wenn der Deckel geöffnet wird. Standardeinstellung: EIN Tabelle 13. Optionen des System-Setup – Menü „Wireless“ Wireless Wireless Switch Gibt an, welche Wireless-Geräte über den Wireless-Schalter gesteuert werden können.
  • Seite 69 Tabelle 14. Optionen des System-Setup – Menü „POST Behavior“ (Verhalten bei POST)(fortgesetzt) POST Behavior (POST-Funktionsweise) Standardeinstellung: Prompt on Warnings and Errors. Stoppen, zu Eingaben auffordern und auf Eingaben vom Benutzer warten, wenn Warnungen oder Fehler erkannt werden. ANMERKUNG: Bei Fehlern, die als kritisch für den Betrieb der Computerhardware eingeordnet werden, wird der Computer immer angehalten.

  • Seite 70: Aktualisieren Des Bios Unter Windows

    Dell Auto operating system Recovery Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Threshold Systemproblemlösung und des Dell OS Recovery Tools. Standardeinstellung: 2. SupportAssist operating system Recovery Aktiviert oder deaktiviert den Boot-Flow für SupportAssist OS Recovery Tool im Fall von bestimmten Systemfehlern.

  • Seite 71: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker

    3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mit den Pfeiltasten USB Storage Device aus und klicken Sie dann auf „Return“.

  • Seite 72: Aktualisieren Des Dell Bios In Linux- Und Ubuntu-Umgebungen

    F12-Startmenü auf dem System aktualisieren. Die meisten Dell-Systeme, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem System ausführen, um festzustellen, ob „BIOS FLASH UPDATE“ (BIOS-Flash-Aktualisierung) als Startoption für Ihr System aufgeführt wird.
  • Seite 73 3. Das BIOS-Aktualisierungsmenü wird geöffnet. Klicken Sie anschließend auf Flash from file (Von Datei aktualisieren). 4. Wählen Sie ein externes USB-Gerät aus. System-Setup...
  • Seite 74 5. Sobald die Datei ausgewählt ist, doppelklicken Sie auf die Zielaktualisierungsdatei und klicken Sie anschließend auf „Submit“ (Senden). 6. Klicken Sie auf Update BIOS (BIOS aktualisieren). Das System wird anschließend neu gestartet, um das BIOS zu aktualisieren. System-Setup...

  • Seite 75: System- Und Setup-Kennwort

    7. Sobald der Vorgang abgeschlossen ist, wird das System neu gestartet, und die BIOS-Aktualisierung ist abgeschlossen. System- und Setup-Kennwort Tabelle 19. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen.

  • Seite 76: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts

    Der Bildschirm Sicherheit wird angezeigt. 2. Wählen Sie System/Administratorkennwort und erstellen Sie ein Passwort im Feld Neues Passwort eingeben. Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien: • Kennwörter dürfen aus maximal 32 Zeichen bestehen. • Das Kennwort darf die Zahlen 0 bis 9 enthalten. •...

  • Seite 77: Löschen Von Bios- (System-Setup) Und Systemkennwörtern

    5. Bringen Sie die Bodenabdeckung Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS- Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.

  • Seite 78: Fehlerbehebung

    Fehlerbehebung SupportAssist-Diagnose Info über diese Aufgabe Die SupportAssist-Diagnose (auch als ePSA-Diagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die SupportAssist- Diagnose ist in das BIOS integriert und wird intern vom BIOS gestartet. Die SupportAssist-Diagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen.

  • Seite 79: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows 10 vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 80: Aktivieren Des Intel Optane-Speichers

    Tabelle 21. LED-Codes(fortgesetzt) Diagnoseanzeigecodes Problembeschreibung Stromschienenfehler System-BIOS-Aktualisierung unvollständig Management Engine (ME)-Fehler Kamerastatusanzeige: Gibt an, ob die Kamera in Betrieb ist. • Stetig weiß leuchtend – Kamera ist in Betrieb. • Aus – Kamera ist nicht in Betrieb. Statusanzeige der Feststelltaste: Gibt an, ob Feststelltaste aktiviert oder deaktiviert ist. •...

  • Seite 81: Reststromentladung

    Reststromentladung Info über diese Aufgabe Reststrom ist die restliche statische Elektrizität, die auf dem Computer bleibt, auch wenn er ausgeschaltet und der Akku entfernt wurde. Der folgende Vorgang liefert Anweisungen, wie Sie Reststrom freisetzen: Schritte 1. Schalten Sie den Computer aus. 2.

  • Seite 82: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Product ID (Produkt-ID) in der Suchleiste ein. • BIOS-Informationen Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/Ihrer Region eventuell nicht verfügbar.
  • Seite 83 ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden. Hilfe erhalten und Kontaktaufnahme mit Dell...
