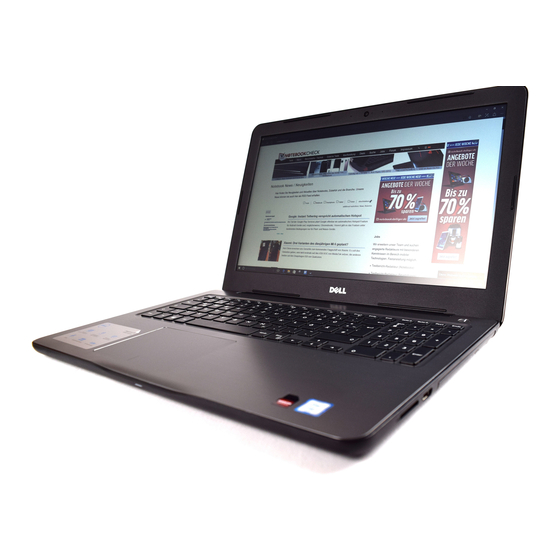

Inspiron 15 5000
Service-Handbuch
Computer-Modell: Inspiron 15-5567
Vorschriftenmodell: P66F
Vorschriftentyp: P66F001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell Inspiron 15-5567

  • Seite 1 Inspiron 15 5000 Service-Handbuch Computer-Modell: Inspiron 15-5567 Vorschriftenmodell: P66F Vorschriftentyp: P66F001...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    © 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/ oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der entsprechenden Unternehmen.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vor der Arbeit an Komponenten im Innern des Computers.................. 10 ..................10 Bevor Sie beginnen: ..................10 Sicherheitshinweise .................. 12 Empfohlene Werkzeuge ....................12 Schraubenliste Nach der Arbeit an Komponenten im Inneren des Computers.................. 15 Entfernen des optischen Laufwerks........16 ....................16 Vorgehensweise Austauschen des optischen Laufwerks.........
  • Seite 4 Entfernen der Wireless-Karte..........31 ....................31 Voraussetzungen ....................31 Vorgehensweise Wiedereinbauen der Wireless-Karte........33 ....................33 Vorgehensweise ...........35 Voraussetzungen nach der Arbeit am Computer Entfernen des Interposers des optischen Laufwerks..36 ..................... 36 Voraussetzungen ....................36 Vorgehensweise Austauschen des Interposers des optischen Laufwerks..38 ....................
  • Seite 5 Entfernen der E/A-Platine............45 ..................... 45 Voraussetzungen ....................45 Vorgehensweise Wiedereinbauen der E/A-Platine..........47 ....................47 Vorgehensweise ...........47 Voraussetzungen nach der Arbeit am Computer Entfernen des Festplattenlaufwerks........48 .....................48 Voraussetzungen ....................48 Vorgehensweise Wiedereinbauen der Festplatte..........51 ....................51 Vorgehensweise ...........51 Voraussetzungen nach der Arbeit am Computer Entfernen des Akkus..............
  • Seite 6 Entfernen der Lautsprecher............ 59 ..................... 59 Voraussetzungen ....................59 Vorgehensweise Wiedereinbauen der Lautsprecher.........61 ....................61 Vorgehensweise ...........61 Voraussetzungen nach der Arbeit am Computer Entfernen der Systemplatine...........62 ..................... 62 Voraussetzungen ....................63 Vorgehensweise Wiedereinbauen der Systemplatine........67 ....................67 Vorgehensweise .......... 68 Voraussetzungen nach der Arbeit am Computer Entfernen des Touchpads............69 .....................69 Voraussetzungen...
  • Seite 7 Entfernen der Bildschirmblende..........80 .....................80 Voraussetzungen ....................80 Vorgehensweise Wiedereinbauen der Bildschirmblende.........82 ....................82 Vorgehensweise .......... 82 Voraussetzungen nach der Arbeit am Computer Entfernen der Kamera...............83 ..................... 83 Voraussetzungen ....................83 Vorgehensweise Wiedereinbauen der Kamera...........85 ....................85 Vorgehensweise .......... 85 Voraussetzungen nach der Arbeit am Computer Entfernen des Bildschirms............
  • Seite 8 Entfernen des Bildschirmkabels..........93 ..................... 93 Voraussetzungen ....................93 Vorgehensweise Wiederbefestigen des Bildschirmkabels....... 95 ....................95 Vorgehensweise .......... 95 Voraussetzungen nach der Arbeit am Computer Entfernen der hinteren Bildschirmabdeckung und der Antennenbaugruppe..............96 .....................96 Voraussetzungen ....................96 Vorgehensweise Austauschen der hinteren Bildschirmabdeckung und der Antennenbaugruppe............98 ....................
  • Seite 9 Tastaturbaugruppe..............107 ................... 107 Voraussetzungen .................... 108 Vorgehensweise Wiedereinbauen der Handballenstützen- und Tastaturbaugruppe..............109 .................... 109 Vorgehensweise ........109 Voraussetzungen nach der Arbeit am Computer Systemdiagnoseanzeigen............111 Hilfe erhalten und Kontaktaufnahme mit Dell....114 .................. 114 Selbsthilfe-Ressourcen ................115 Kontaktaufnahme mit Dell...
  • Seite 10: Vor Der Arbeit An Komponenten Im Innern Des Computers

    Vor der Arbeit an Komponenten im Innern des Computers ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Bevor Sie beginnen: Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.
  • Seite 11 Sie keine Steckverbindungen oder Kontakte, um Schäden an diesen zu vermeiden. VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen ausführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angewiesen wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.
  • Seite 12: Empfohlene Werkzeuge

    VORSICHT: Drücken Sie auf im Medienkartenlesegerät installierte Karten, um sie auszuwerfen. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kreuzschlitzschraubenzieher • Kunststoffstift Schraubenliste Komponente Schraubenty Menge Abbildung Befestigung Schraube Bodenabdecku Handballenstüt M2x2 Big zen- und Head Tastaturbaugru...
  • Seite 13 Komponente Schraubenty Menge Abbildung Befestigung Schraube Festplattenlauf Handballenstüt M2,5 x 5 werkhalterung zen- und Tastaturbaugru Kühlkörperbau Systemplatine M2x3 gruppe Scharnierhalte Hintere M2,5x3 rungen Bildschirmabde ckung und Antennenbaugr uppe Scharnierhalte Handballenstüt M2,5 x 5 rungen zen- und Tastaturbaugru Scharnier Hintere M2x3 (LCD-Seite) Bildschirmabde ckung und...
  • Seite 14 Komponente Schraubenty Menge Abbildung Befestigung Schraube Tastaturbaugru Netzadapteran Handballenstüt M2x3 schluss zen- und Tastaturbaugru Betriebsschalt Handballenstüt M2x2 Big erplatine zen- und Head Tastaturbaugru Systemplatine Handballenstüt M2,5 x 5 zen- und Tastaturbaugru Touchpad Handballenstüt M2x2 zen- und Tastaturbaugru Touchpadhalt Handballenstüt M2x2 erung zen- und Tastaturbaugru...
  • Seite 15: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Nach der Arbeit an Komponenten im Inneren des Computers VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. Schließen Sie alle externen Geräte, Peripheriegeräte oder Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.
  • Seite 16: Entfernen Des Optischen Laufwerks

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Entfernen Sie die Schraube, mit der die Baugruppe des optischen Laufwerks an der Abdeckung an der Unterseite befestigt ist.
  • Seite 17 Schieben Sie die Baugruppe des optischen Laufwerks aus dem entsprechenden Laufwerkschacht heraus. Baugruppe des optischen Schraube (M2 x 4) Laufwerks Kunststoffstift Bodenabdeckung Entfernen Sie die Schrauben, mit denen die Halterung des optischen Laufwerks am Laufwerkfach befestigt ist.
  • Seite 18 Entfernen Sie die Halterung des optischen Laufwerks. Optisches Laufwerk Schrauben (M2 x 3) (2) Halterung des optischen Laufwerks...
  • Seite 19 Ziehen Sie an der Blende des optischen Laufwerks, um sie vom optischen Laufwerk zu lösen. Blende des optischen Optisches Laufwerk Laufwerks Halterungen (3)
  • Seite 20: Austauschen Des Optischen Laufwerks

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Halterungen auf der Blende des optischen Laufwerks an den Schlitzen am optischen Laufwerk aus und lassen Sie die Blende vorsichtig einrasten.
  • Seite 21: Entfernen Der Bodenabdeckung

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 22: Vorgehensweise

    Vorgehensweise Entfernen Sie die Schrauben, mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. Schrauben (M2,5 x 8) (13) Schrauben (M2 x 2) (3) Schraube (M2 x 4) Bodenabdeckung Hebeln Sie mithilfe eines Kunststoffstifts die Bodenabdeckung beginnend bei der oberen linken Ecke am Computersockel auf.
  • Seite 23 Heben Sie die Bodenabdeckung von der Handballenstützen- und Tastaturbaugruppe schräg heraus. Handballenstützen- und Kunststoffstift Tastaturbaugruppe Bodenabdeckung ANMERKUNG: Führen Sie Schritt 4 und 5 nur aus, wenn Sie noch beliebige weitere Komponenten aus dem Computer entfernen möchten.
  • Seite 24 Trennen Sie das Batteriekabel von der Systemplatine. Akkukabel Systemplatine Halten Sie den Ein/Aus-Schalter für 5 Sekunden gedrückt, um die Systemplatine zu entladen.
  • Seite 25: Wiedereinbauen Der Bodenabdeckung

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Verbinden Sie gegebenenfalls das Batteriekabel mit der Systemplatine. Setzen Sie die Bodenabdeckung wieder auf der Handballenstützen- und Tastaturbaugruppe ein und lassen Sie sie einrasten.
  • Seite 26: Entfernen Der Speichermodule

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 27 Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz. Sicherungsklammern (2) Speichermodul Speichermodulsteckplatz...
  • Seite 28: Wiedereinbauen Der Speichermodule

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Kerbe am Speichermodul an der Halterung des...
  • Seite 29 Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Kerbe Lasche Speichermodulsteckplatz Speichermodul Verbinden Sie das Batteriekabel mit der Systemplatine.
  • Seite 30: Voraussetzungen Nach Der Arbeit Am Computer

    Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an. Bauen Sie das optische Laufwerk wieder ein.
  • Seite 31: Entfernen Der Wireless-Karte

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 32 Ziehen Sie die Wireless-Card aus dem Mini-Card-Steckplatz heraus. M2 x 3-mm-Schraube Wireless-Kartenhalterung Antennenkabel (2) Wireless-Karte Wireless-Kartensteckplatz...
  • Seite 33: Wiedereinbauen Der Wireless-Karte

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise VORSICHT: Um eine Beschädigung der Wireless-Karte zu vermeiden, legen Sie keine Kabel darunter.
  • Seite 34 Bringen Sie die Schraube wieder an, mit der die Halterung der Wireless- Karte an der Wireless-Karte und der Handballenstützen- und Tastaturbaugruppe befestigt wird. Wireless-Karte Kerbe Wireless-Kartensteckplatz Lasche Antennenkabel (2) M2 x 3-mm-Schraube Wireless-Kartenhalterung...
  • Seite 35: Voraussetzungen Nach Der Arbeit Am Computer

    Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an. Bauen Sie das optische Laufwerk wieder ein.
  • Seite 36: Entfernen Des Interposers Des Optischen Laufwerks

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 37 Heben Sie den Interposer des optischen Laufwerks aus der Handballenstützen- und Tastaturbaugruppe heraus. Bildschirmkabel Kabelführung Riegel Interposer-Kabel des optischen Laufwerks Schrauben (M2 x 2) (2) Interposer für optisches Laufwerk...
  • Seite 38: Austauschen Des Interposers Des Optischen Laufwerks

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf dem Interposer des optischen Laufwerks an den Schraubenbohrungen der Handballenstützen- und...
  • Seite 39: Entfernen Des Kühlkörpers

    Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. WARNUNG: Der Kühlkörper kann im normalen Betrieb sehr heiß werden. Lassen Sie den Kühlkörper ausreichend lange abkühlen, bevor Sie ihn berühren.
  • Seite 40 Lösen Sie die Kühlkörperanordnung von der Systemplatine. Kühlkörperbaugruppe Schraube (M2,5 x 5) Schrauben (M2 x 3) (3) Unverlierbare Schrauben Systemplatine Lüfterkabel...
  • Seite 41: Austauschen Des Kühlkörpers

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden.
  • Seite 42: Entfernen Der Knopfzellenbatterie

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS-Setup-Programm auf die Standardeinstellungen zurückgesetzt.
  • Seite 43 Lösen Sie die Knopfzellenbatterie von der Handballenstützen- und Tastaturbaugruppe. Systemplatine Handballenstützen- und Tastaturbaugruppe Kabel der Knopfzellenbatterie Knopfzellenbatterie Kabelführung...
  • Seite 44: Wiedereinbauen Der Knopfzellenbatterie

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Befestigen Sie die Knopfzellenbatterie an der Handballenstützen- und Tastaturbaugruppe.
  • Seite 45: Entfernen Der E/A-Platine

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 46 Heben Sie die E/A-Platine aus der Handballenstützen- und Tastaturbaugruppe heraus. Riegel E/A-Platinenkabel Schraube (M2,5 x 5) E/A-Platine Handballenstützen- und Tastaturbaugruppe...
  • Seite 47: Wiedereinbauen Der E/A-Platine

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Platzieren Sie die E/A-Platine mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe.
  • Seite 48: Entfernen Des Festplattenlaufwerks

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht.
  • Seite 49 Heben Sie die Festplattenbaugruppe zusammen mit ihrem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus. Zuglasche Riegel Festplattenlaufwerkkabel Schrauben (M2,5 x 5) (3) Festplattenbaugruppe Handballenstützen- und Tastaturbaugruppe...
  • Seite 50 Trennen Sie den Interposer von der Festplattenbaugruppe. Festplattenbaugruppe Interposer Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt ist. Heben Sie das Festplattenlaufwerk von der Festplattenlaufwerkhalterung Schrauben M3x3 (4) Festplattenlaufwerkhalteru Festplattenlaufwerk...
  • Seite 51: Wiedereinbauen Der Festplatte

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht.
  • Seite 52: Entfernen Des Akkus

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 53 Heben Sie die Batteriehalterung an und entfernen Sie sie. Systemplatine Schrauben (M2,5 x 5) (2) Batteriehalterung Akku Handballenstützen- und Tastaturbaugruppe Entfernen Sie die Schraube, mit der die Batterie an der Handballenstützen- und Tastaturbaugruppe befestigt ist. ANMERKUNG: Notieren Sie sich die Position der Schraube, mit der die Batterie an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
  • Seite 54 Heben Sie den Akku aus der Handballenstützen- und Tastaturbaugruppe. Schraube (M2,5 x 5) Akku Handballenstützen- und Tastaturbaugruppe...
  • Seite 55: Wiedereinbauen Des Akkus

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf dem Akku an den Schraubenbohrungen auf der Handballenstützen- und...
  • Seite 56: Ausbauen Der Statusanzeigeplatine

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 57 Heben Sie die Statusanzeigeplatine zusammen mit ihrem Kabel aus der Handballenstützen-und Tastaturbaugruppe heraus. Systemplatine Riegel Handballenstützen- und Touchpadhalterung Tastaturbaugruppe Lasche Statusanzeigeplatine Kabel der Statusanzeigeplatine...
  • Seite 58: Austauschen Der Statusanzeigeplatine

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Setzen Sie die Statusanzeigeplatine in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein.
  • Seite 59: Entfernen Der Lautsprecher

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 60 Heben Sie die Lautsprecher zusammen mit ihrem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus. Systemplatine Lautsprecherkabel Lautsprecher (2) Handballenstützen- und Tastaturbaugruppe Kabelführungen...
  • Seite 61: Wiedereinbauen Der Lautsprecher

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Platzieren Sie mithilfe der Führungsstife die Lautsprecher in die Steckplätze auf der Handballenstützen- und Tastaturbaugruppe und...
  • Seite 62: Entfernen Der Systemplatine

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Sie müssen die Service-Tag-Nummer im BIOS-Setup-Programm eingeben, nachdem Sie die Systemplatine wieder eingebaut haben.
  • Seite 63: Vorgehensweise

    Vorgehensweise Entfernen Sie die Schrauben, mit denen das rechte Bildschirmscharnier an der Handballenstützen- und Tastaturbaugruppe befestigt ist. Öffnen Sie das rechte Bildschirmscharnier. Schrauben (M2,5 x 5) (2) rechtes Bildschirmscharnier Systemplatine Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Systemplatine.
  • Seite 64 Ziehen Sie das Lautsprecherkabel und das Kabel der Knopfzellenbatterie von der Systemplatine ab. Interposer-Kabel des Riegel (4) optischen Laufwerks Kabel der Lautsprecherkabel Statusanzeigeplatine Kabel der Tastaturkabel Knopfzellenbatterie Touchpadkabel Tastaturbeleuchtungskabe Entfernen Sie die Schraube, mit der die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
  • Seite 65 Drehen Sie die Systemplatine vorsichtig um. Schraube (M2,5 x 5) Systemplatine 10 Heben Sie den Riegel an und ziehen Sie das Netzadapteranschlusskabel aus der Systemplatine.
  • Seite 66 11 Trennen Sie das Betriebsschalterkabel und das Netzadapteranschlusskabel von der Systemplatine. Betriebsschalterkabel Netzadapteranschlusskabe Riegel Systemplatine...
  • Seite 67: Wiedereinbauen Der Systemplatine

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Sie müssen die Service-Tag-Nummer im BIOS-Setup-Programm eingeben, nachdem Sie die Systemplatine wieder eingebaut haben.
  • Seite 68: Voraussetzungen Nach Der Arbeit Am Computer

    Schieben Sie das Kabel der Statusanzeigeplatine und das Bildschirmkabel in ihre Anschlüsse auf der Systemplatine und schließen Sie die Riegel. Verbinden Sie das Interposer-Kabel des optischen Laufwerks mit der Systemplatine und dem Interposer des optischen Laufwerks. 10 Schließen Sie den Riegel, mit dem das Interposer-Kabel des optischen Laufwerks zur Systemplatine befestigt ist.
  • Seite 69: Entfernen Des Touchpads

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 70 Lösen Sie das Band, mit dem das Touchpad an der Handballenstützen- und Tastaturbaugruppe befestigt ist. Touchpadkabel Riegel Klebeband Touchpad Tastaturbeleuchtungskabel Handballenstützen- und Tastaturbaugruppe Entfernen Sie die Schrauben, mit denen die Touchpadhalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
  • Seite 71 Heben Sie die Touchpadhalterung aus der Handballenstützen- und Tastaturbaugruppe heraus. Schrauben (M2 x 2) (3) Touchpadhalterung Touchpad Handballenstützen- und Tastaturbaugruppe Entfernen Sie die Schrauben, mit denen das Touchpad an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
  • Seite 72 Heben Sie das Touchpad aus der Handballenstützen- und Tastaturbaugruppe heraus. Schrauben (M2 x 2) (4) Handballenstützen- und Tastaturbaugruppe Touchpad...
  • Seite 73: Wiedereinbauen Des Touchpads

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf dem Touchpad an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe...
  • Seite 74 Setzen Sie die Kühlkörperbaugruppe wieder ein. Setzen Sie die Wireless-Karte wieder ein. Setzen Sie die Speichermodule wieder ein. Befolgen Sie das Verfahren von Schritt 3 bis Schritt 4 unter „Austauschen Statusanzeigeplatine“. Bauen Sie den Akku wieder ein. Setzen Sie die Festplatte wieder ein.
  • Seite 75: Entfernen Der Bildschirmbaugruppe

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 76 Heben Sie den Riegel an und trennen Sie das Bildschirmkabel von der Systemplatine. Bildschirmkabel Systemplatine Riegel Kabelführungen Entfernen Sie die Schrauben, mit denen die Bildschirmscharniere an der Handballenstützen- und Tastaturbaugruppe befestigt sind.
  • Seite 77 Öffnen Sie die Bildschirmscharniere. Schrauben (M2,5 x 5) (4) Bildschirmscharniere (2) Bildschirmbaugruppe Handballenstützen- und Tastaturbaugruppe...
  • Seite 78 Heben Sie die Handballenstützen- und Tastaturbaugruppe aus der Bildschirmbaugruppe. Bildschirmscharniere (2) Handballenstützen- und Tastaturbaugruppe Bildschirmbaugruppe...
  • Seite 79: Wiedereinsetzen Der Bildschirmbaugruppe

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Platzieren Sie die Handballenstützen- und Tastaturbaugruppe auf der Bildschirmbaugruppe.
  • Seite 80: Entfernen Der Bildschirmblende

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 81 Entfernen Sie die Bildschirmblende von der hinteren Bildschirmabdeckung. Hintere Bildschirmblende Bildschirmabdeckung Kunststoffstift...
  • Seite 82: Wiedereinbauen Der Bildschirmblende

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Bildschirmblende an der hinteren Bildschirmabdeckung aus und lassen Sie sie vorsichtig einrasten.
  • Seite 83: Entfernen Der Kamera

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 84 Trennen Sie das Kamerakabel vom Kameramodul. Kunststoffstift Kameramodul Kamerakabel Bildschirmbaugruppe...
  • Seite 85: Wiedereinbauen Der Kamera

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Schließen Sie das Kamerakabel am Kameramodul an. Bringen Sie das Kameramodul mithilfe des Führungsstifts in die Bildschirmbaugruppe ein und lassen Sie es einrasten.
  • Seite 86: Entfernen Des Bildschirms

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 87 Heben Sie den Bildschirm behutsam an und drehen Sie ihn um. Schrauben (M2 x 3) (4) Bildschirm Hintere Bildschirmabdeckung Ziehen Sie das Klebeband, das das Bildschirmkabel an der Rückseite des Bildschirms befestigt, ab. Heben Sie den Riegel an und trennen Sie das Bildschirmkabelanschluss.
  • Seite 88 Heben Sie den Bildschirm von der hinteren Bildschirmabdeckung weg. Bildschirm Klebeband Bildschirmkabel Hintere Bildschirmabdeckung Riegel...
  • Seite 89: Wiedereinbauen Des Bildschirms

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Verbinden Sie das Bildschirmkabel mit dem Bildschirmanschluss auf der Rückseite des Bildschirms.
  • Seite 90: Entfernen Der Bildschirmscharniere

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 91 Heben Sie die Bildschirmscharnierhalterungen aus der rückseitigen Bildschirmabdeckung heraus. Schrauben (M2 x 3) (2) Bildschirmscharnierhalteru ngen (2) Bildschirmscharniere (2) Schrauben (M2,5 x 3 mm) Hintere Bildschirmabdeckung...
  • Seite 92: Wiedereinsetzen Der Bildschirmscharniere

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen der Bildschirmscharnierhalterungen an den Schraubenbohrungen der äußeren Bildschirmabdeckung aus.
  • Seite 93: Entfernen Des Bildschirmkabels

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 94 Notieren Sie die Kabelführung des Bildschirmkabels und entfernen Sie das Bildschirmkabel von der Bildschirmabdeckung. Hintere Bildschirmkabel Bildschirmabdeckung Klebebänder (2) Kameramodul Kamerakabel...
  • Seite 95: Wiederbefestigen Des Bildschirmkabels

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Führen Sie das Bildschirmkabel durch die Kabelführungen auf der äußeren Bildschirmabdeckung.
  • Seite 96: Entfernen Der Hinteren Bildschirmabdeckung Und Der Antennenbaugruppe

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 97 Hintere Bildschirmabdeckung und Antennenbaugruppe...
  • Seite 98: Austauschen Der Hinteren Bildschirmabdeckung Und Der Antennenbaugruppe

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Positionieren Sie die hintere Bildschirmabdeckung auf einer ebenen Oberfläche.
  • Seite 99: Entfernen Des Betriebsschaltermoduls

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 100 Heben Sie die Betriebsschalterplatine zusammen mit dem Kabel schräg aus der Handballenstützen- und Tastaturbaugruppe heraus. Klebeband M2x2-Schraube mit großem Kopf Betriebsschalterplatine Handballenstützen- und Tastaturbaugruppe Kabel der Betriebsschalterplatine...
  • Seite 101: Austauschen Des Betriebsschaltermoduls

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrung auf der Betriebsschalterplatine an der Schraubenbohrung auf der Handballenstützen- und Tastaturbaugruppe...
  • Seite 102 Bringen Sie die Bodenabdeckung wieder an. 10 Bauen Sie das optische Laufwerk wieder ein.
  • Seite 103: Entfernen Des Netzadapteranschlusses

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 104 Heben Sie den Netzadapteranschluss zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus. Netzadapteranschluss M2 x 3-mm-Schraube Kabelführungen Netzadapteranschlusskabe Handballenstützen- und Tastaturbaugruppe...
  • Seite 105: Wiedereinbauen Des Netzadapteranschlusses

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Setzen Sie den Netzadapteranschluss in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein.
  • Seite 106 Bauen Sie die E/A-Platine wieder ein. 10 Bringen Sie die Bodenabdeckung wieder an. 11 Bauen Sie das optische Laufwerk wieder ein.
  • Seite 107: Entfernen Der Handballenstützen- Und Tastaturbaugruppe

    Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie das optische Laufwerk.
  • Seite 108: Vorgehensweise

    Vorgehensweise Nachdem die Schritte unter „Voraussetzungen“ ausgeführt wurden, verbleibt die Handballenstütze. Handballenstütze...
  • Seite 109: Wiedereinbauen Der Handballenstützen- Und Tastaturbaugruppe

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zu Best Practices in Bezug auf die Sicherheit finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Vorgehensweise Legen Sie die Handballenstütze auf eine ebene Fläche. Voraussetzungen nach der Arbeit am...
  • Seite 110 14 Bauen Sie die E/A-Platine wieder ein. 15 Bringen Sie die Bodenabdeckung wieder an. 16 Bauen Sie das optische Laufwerk wieder ein.
  • Seite 111: Systemdiagnoseanzeigen

    Systemdiagnoseanzeigen Strom- und Akkustatusanzeige/ Festplattenaktivitätsanzeige Zeigt den Akkuladezustand oder die Festplattenaktivität an. ANMERKUNG: Drücken Sie Fn+H, um diese Anzeigeleuchte zwischen Strom-/ Akkustatusanzeige und Festplattenaktivitätsanzeige umzuschalten. Festplattenaktivitätsanzeige Leuchtet, wenn der Computer auf das Festplattenlaufwerk zugreift. Strom- und Akkustatusanzeige Zeigt den Strom- und Akkuladestatus an. Stetig weiß...
  • Seite 112 Anzeigemuster Problembeschreibung Lösungsvorschlag CPU-Fehler Bauen Sie die Systemplatine wieder ein. Systemplatine: BIOS- und Flash mit neuester BIOS- ROM-Fehler Version. Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden. Kein Arbeitsspeicher oder Überprüfen Sie, ob das RAM erkannt Arbeitsspeichermodul korrekt installiert ist.
  • Seite 114: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Informationen zur Behebung von www.dell.com/support Störungen, Benutzerhandbücher, Installationsanweisungen, technische Daten, Blogs für technische Hilfe, Treiber, Software-Updates usw. Erfahren Sie mehr über das Siehe Ich und mein Dell unter Betriebssystem, die Einrichtung und www.dell.com/support/manuals. Verwendung des Computers, Datensicherung, Diagnose und so weiter.
  • Seite 115: Kontaktaufnahme Mit Dell

    Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.
