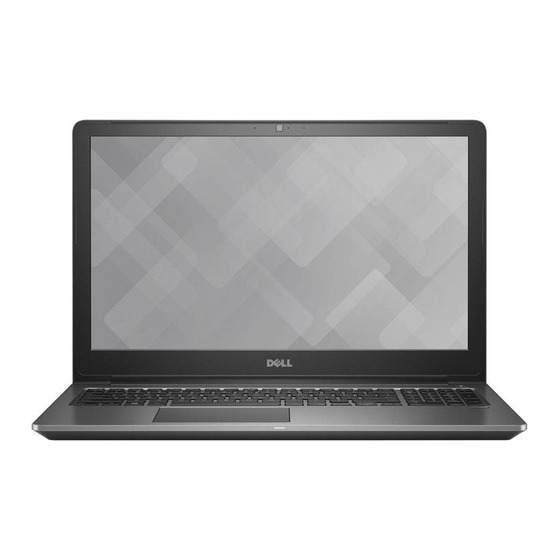

Dell Vostro 15-5568 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Vostro 15-5568:
- Schnellstart handbuch (2 Seiten) ,
- Benutzerhandbuch (75 Seiten)
Verwandte Anleitungen für Dell Vostro 15-5568
Inhaltszusammenfassung für Dell Vostro 15-5568
- Seite 1 Vostro 15-5568 Benutzerhandbuch Vorschriftenmodell: P62F Vorschriftentyp: P62F001...
- Seite 2 © 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der entsprechenden Unternehmen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichni 1 Arbeiten am Computer............................7 Sicherheitshinweise..............................7 Vor der Arbeit an Komponenten im Innern des Computers................8 Ausschalten des Computers.............................8 Nach der Arbeit an Komponenten im Inneren des Computers................8 2 Produktübersicht..............................9 Vorderansicht................................9 Linke Seitenansicht..............................10 Rechte Seitenansicht............................... 10 Draufsicht..................................11 3 Entfernen und Einbauen von Komponenten....................12 Empfohlene Werkzeuge............................ - Seite 4 Einbauen der LED-Platine............................30 Entfernen der Lautsprecher........................... 30 Einbauen der Lautsprecher............................ 32 Entfernen der Systemplatine..........................32 Einbauen der Systemplatine...........................35 Entfernen der Bildschirmbaugruppe........................35 Einbauen der Bildschirmbaugruppe........................38 Entfernen der Bildschirmblende........................... 38 Einbauen der Bildschirmblende..........................39 Entfernen der Scharniere des Bildschirmrahmens....................39 Einbauen der Scharniere des Bildschirmrahmens.....................40 Entfernen der Kamera.............................
- Seite 5 Bestimmen der Festplatte im BIOS......................... 53 Kamerafunktionen..............................53 Bestimmen der Kamera im Geräte-Manager bei Windows 10..............54 Bestimmen der Kamera im Geräte-Manager bei Windows 8..............54 Starten der Kamera.............................54 Starten der Kamera-Anwendung........................54 Arbeitsspeichermerkmale............................55 Überprüfen des Systemspeichers bei Windows 10..................55 Überprüfen des Systemspeichers bei Windows 8..................
- Seite 6 Wireless-Optionen des Bildschirms........................76 Optionen des Bildschirms "Maintenance" (Wartung)..................76 Optionen im Fenster des Systemprotokolls......................77 8 Fehlerbehebung..............................78 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)................................78 LED-Fehlercodes..............................78 Akkustatusanzeigen..............................79 9 Kontaktaufnahme mit Dell..........................80 Kontaktaufnahme mit Dell............................. 80 Benutzerhandbuch...
-
Seite 7: Arbeiten Am Computer
Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 8: Vor Der Arbeit An Komponenten Im Innern Des Computers
Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard. -
Seite 9: Produktübersicht
Produktübersicht Vorderansicht Digital-Array-Mikrofon Kamera Kamerastatusanzeige Digital-Array-Mikrofon Anzeige Strom- und Akkustatusanzeige/Festplatten-Aktivitätsanzeige Produktübersicht... -
Seite 10: Linke Seitenansicht
Linke Seitenansicht Stromanschluss Netzwerkanschluss HDMI-Anschluss USB 3.0-Anschluss mit PowerShare USB 3.0-Anschluss Headset-Anschluss Rechte Seitenansicht Speicherkartenlesegerät USB 3.0-Anschluss USB 3.0-Anschluss mit PowerShare VGA-Anschluss Sicherheitskabeleinschub Produktübersicht... -
Seite 11: Draufsicht
Draufsicht Betriebsschalter Tastatur Fingerabdruckleser Handballenstütze Touchpad Produktübersicht... -
Seite 12: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: • Kreuzschlitzschraubendreher Nr. 0 • Kreuzschlitzschraubenzieher Nr. 1 •... -
Seite 13: Einbauen Der Rückseitigen Abdeckung
Hebeln Sie die Kanten der hinteren Abdeckung an allen Seiten mit einem Stift auf [1]. b Heben Sie die hintere Abdeckung vom Computer ab [2]. Abbildung 2. Einbauen der rückseitigen Abdeckung Richten Sie die rückseitige Abdeckung zu den Schraubenbohrungen im Computer aus. Ziehen Sie die Schrauben fest, um die Abdeckung an der Unterseite am Computer zu befestigen. -
Seite 14: Einsetzen Des Akkus
Abbildung 3. Einsetzen des Akkus Setzen Sie den Akku in den Steckplatz im Computer ein. Drehen Sie die Schrauben wieder ein, mit denen der Akku im Computer befestigt wird. Schließen Sie das Akkukabel am Anschluss an der Systemplatine an. Bringen Sie die rückseitige Abdeckung wieder an. -
Seite 15: Einsetzen Des Akkukabels
Einsetzen des Akkukabels Verbinden Sie das Akkukabel mit dem entsprechenden Anschluss auf dem Akku. Bauen Sie folgende Komponenten ein: Akku hintere Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Halterung des SSD-Laufwerks (Solid State Drive) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des... -
Seite 16: Installieren Des Ssd-Laufwerks (Solid State Drive)
Installieren des SSD-Laufwerks (Solid State Drive) Setzen Sie das SSD-Laufwerk in den entsprechenden Steckplatz im Computer ein. Ziehen Sie die Schrauben fest, mit denen das SSD-Laufwerk befestigt wird. Bauen Sie folgende Komponenten ein: Akku hintere Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 17: Einsetzen Des Festplattenlaufwerks
Einsetzen des Festplattenlaufwerks Setzen Sie die Festplattenbaugruppe in ihren Steckplatz im Computer ein. Ziehen Sie die Schrauben fest, mit denen das Festplattenlaufwerk im Computer befestigt wird. Schließen Sie das Festplattenlaufwerkkabel an den Anschluss auf der Systemplatine an. Bauen Sie folgende Komponenten ein: Akku hintere Abdeckung Folgen Sie den Anweisungen unter... -
Seite 18: Installieren Der Festplattenlaufwerkshalterung
Installieren der Festplattenlaufwerkshalterung. Platzieren Sie die Laufwerkshalterung so, dass sie an der Festplatte ausgerichtet ist. Bringen Sie die Schrauben an, mit denen die Festplattenhalterung befestigt ist. Bauen Sie folgende Komponenten ein: Festplattenkabel Festplattenlaufwerk Akku hintere Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 19: Installieren Des Festplattenkabels
Installieren des Festplattenkabels Verbinden Sie das Festplattenkabel mit dem Festplattenlaufwerk. Bauen Sie folgende Komponenten ein: Festplattenlaufwerk Akku hintere Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Speichermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 20: Einsetzen Des Speichermoduls
Einsetzen des Speichermoduls Setzen Sie das Speichermodul in den Speichermodulsockel ein. Drücken Sie das Speichermodul, bis es mit einem Klicken einrastet. Bauen Sie folgende Komponenten ein: Akku hintere Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 21: Einbauen Der Wlan-Karte
Einbauen der WLAN-Karte Setzen Sie die WLAN-Karte in einem 45-Grad-Winkel in ihren Steckplatz ein. Schließen Sie die Kunststoffabdeckung über der WLAN-Karte. Ziehen Sie die Schraube fest, um die WLAN-Karte am Computer zu befestigen. Schließen Sie die Antennenkabel an den entsprechend gekennzeichneten Anschlüssen an der WLAN-Karte an. Bauen Sie folgende Komponenten ein: Akku hintere Abdeckung... - Seite 22 So entfernen Sie die Metallhalterung über dem Touchpad: Entfernen Sie die Schrauben, mit denen die Metallhalterung am Touchpad befestigt ist [1]. b Heben Sie die Metallhalterung vom Touchpad ab [2]. Entfernen und Einbauen von Komponenten...
- Seite 23 So entfernen Sie das Touchpad: Entfernen Sie die Schrauben, mit denen das Touchpad am Computer befestigt ist [1]. b Heben Sie das Touchpad an und entfernen Sie es vom Computer [2]. Entfernen und Einbauen von Komponenten...
-
Seite 24: Installieren Des Touchpads
Installieren des Touchpads Richten Sie die Touchpad-Baugruppe am Computergehäuse aus. Bringen Sie die Schrauben an, mit denen die Touchpad-Baugruppe befestigt wird. Platzieren Sie die Metallhalterung über der Touchpad-Baugruppe. Bringen Sie die Schrauben an, mit denen die Metallhalterung an der Touchpad-Baugruppe befestigt wird. Verbinden Sie die Touchpad-Kabel mit den Anschlüssen im Computer. -
Seite 25: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den Steckplatz im Computer ein. Bauen Sie folgende Komponenten an: Akku hintere Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Eingabe/Ausgabe-Platine (E/A- Platine) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 26: Installieren Der Eingabe/Ausgabe-Platine (E/A-Platine)
Installieren der Eingabe/Ausgabe-Platine (E/A- Platine) Setzen Sie die E/A-Platine in den Steckplatz im Computergehäuse ein. Bringen Sie die Schraube an, mit der die E/A-Platine am Computer befestigt wird. Verbinden Sie die Kabel der E/A-Platine mit der Systemplatine. Bauen Sie folgende Komponenten ein: WLAN-Karte Akku hintere Abdeckung... - Seite 27 b Lösen Sie die WLAN-Anschlusskabel aus der Führung entlang des Lüftermoduls [3]. So entfernen Sie den Systemlüfter: Trennen Sie das Anschlusskabel des Lüfters von der Systemplatine [1]. b Entfernen Sie die Schrauben, mit denen der Systemlüfter an der Systemplatine befestigt ist [2]. c Heben Sie den Systemlüfter an und entfernen Sie ihn aus dem Computer [3].
-
Seite 28: Einbauen Des Lüfters
Einbauen des Lüfters Setzen Sie den Lüfter in den Steckplatz auf der Systemplatine ein. Ziehen Sie die Schrauben fest, mit denen das Lüftermodul befestigt wird. Verbinden Sie das Kabel der E/A-Platine und des Systemlüfters mit den Anschlüssen auf der Systemplatine. Bauen Sie folgende Komponenten ein: WLAN-Karte Akku... -
Seite 29: Einbauen Des Kühlkörpers
ANMERKUNG: Lösen Sie die Schrauben in der Reihenfolge der Beschriftungen [1, 2, 3, 4, 5, 6, 7]. Die restlichen Schrauben sind mit Ausnahme der Schrauben [5, 6, 7] Sicherungsschrauben und lassen sich daher nicht gänzlich entfernen. b Entfernen Sie das Kühlkörpermodul aus der Aussparung auf der Systemplatine [8]. Einbauen des Kühlkörpers Setzen Sie das Kühlkörpermodul in die entsprechende Aussparung auf der Systemplatine ein. -
Seite 30: Einbauen Der Led-Platine
Einbauen der LED-Platine Setzen Sie das LED-Modul in seinen Steckplatz im Computergehäuse ein. Ziehen Sie die Schraube fest, um das LED-Modul am Computergehäuse zu befestigen. Verbinden Sie die Kabel des LED-Moduls mit dem Computergehäuse. Bauen Sie folgende Komponenten ein: Akku hintere Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des... - Seite 31 So entfernen Sie die Lautsprecher: Lösen Sie die Kabel aus den Kabelführungen. b Heben Sie die Lautsprecher an und entfernen Sie sie aus dem Computer. Entfernen und Einbauen von Komponenten...
-
Seite 32: Einbauen Der Lautsprecher
Einbauen der Lautsprecher Setzen Sie die Lautsprecher in den Steckplatz im Computergehäuse ein. Verlegen Sie das Lautsprecherkabel entlang der Kabelführung. Verbinden Sie die Lautsprecherkabel mit den Anschlüssen auf der System- und der LED-Platine. Bauen Sie folgende Komponenten ein: Akku hintere Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 33 So entfernen Sie die Kabel der Systemplatine: Trennen Sie das Stromkabel des Bildschirms [1]. b Heben Sie die Lasche an, um das Anschlusskabel des Bildschirms zu trennen [2]. Entfernen und Einbauen von Komponenten...
- Seite 34 So entfernen Sie die Systemplatine: Entfernen Sie die Schrauben, mit denen die Systemplatine am Computergehäuse befestigt ist [1]. b Heben Sie die Systemplatine an und nehmen Sie sie aus dem Computer heraus [2]. Entfernen und Einbauen von Komponenten...
-
Seite 35: Einbauen Der Systemplatine
Einbauen der Systemplatine Richten Sie die Systemplatine an der entsprechenden Aussparung im Computergehäuse aus. Bringen Sie die Schrauben an, mit denen die Systemplatine im Computer befestigt wird. Verbinden Sie die Strom- und Bildschirmkabel mit den entsprechenden Anschlüssen. Verbinden Sie die folgenden Kabel: Stromkabel des Bildschirms b Anschlusskabel des Bildschirms Bauen Sie folgende Komponenten ein:... - Seite 36 ANMERKUNG: Wenn Sie die Touchscreen-Version dieses Computers erworben haben, können Sie den Bildschirm nicht weiter zerlegen. Stattdessen muss die gesamte Bildschirmbaugruppe ausgetauscht werden. Entfernen Sie folgende Komponenten: hintere Abdeckung Akku WLAN-Karte So entfernen Sie die Bildschirmscharniere: Heben Sie die Lasche an, um die Bildschirmkabel von der Systemplatine zu trennen [1]. b Heben Sie die Verriegelung des Bildschirmkabels an [2].
- Seite 37 So bauen Sie den Bildschirm aus: Stellen Sie den Computer auf eine ebene Oberfläche, wie dargestellt. b Entfernen Sie die Schrauben, mit denen die Bildschirmscharniere am Computergehäuse befestigt sind [1]. c Heben Sie den Bildschirmrahmen an und entfernen Sie ihn [2]. Entfernen und Einbauen von Komponenten...
-
Seite 38: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe Richten Sie die Bildschirmbaugruppe mit den Bildschirmscharnieren am Computergehäuse aus. Ziehen Sie die Schrauben fest, mit denen die Bildschirmscharniere fixiert sind. Verbinden Sie die Bildschirmkabel mit dem Anschluss auf der Systemplatine. Bringen Sie das Klebeband an, um das Bildschirmkabel am Computer zu befestigen. Führen Sie die Bildschirmkabel entlang des Systemlüftermoduls im Gehäuse. -
Seite 39: Einbauen Der Bildschirmblende
Bildschirmbaugruppe So entfernen Sie die Bildschirmblende: Heben Sie die Blende an den Ecken mit einem Kunststoffstift an, um sie abzunehmen. Einbauen der Bildschirmblende Legen Sie die Bildschirmblende auf den Bildschirm und drücken Sie entlang der Ränder, bis sie einrastet. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe WLAN-Karte Systemlüfter... -
Seite 40: Einbauen Der Scharniere Des Bildschirmrahmens
Entfernen Sie die Schrauben, mit denen die Scharniere des Bildschirmrahmens befestigt sind [1]. b Heben Sie die Scharniere des Bildschirmrahmens an und nehmen Sie sie vom Computer ab [2]. Einbauen der Scharniere des Bildschirmrahmens Montieren Sie die Scharniere des Bildschirmsrahmens auf der Bildschirmbaugruppe. Bringen Sie die Schrauben an, mit denen die Scharniere des Bildschirmrahmens befestigt werden. -
Seite 41: Einbauen Der Kamera
Bildschirmblende So entfernen Sie die Kamera: Trennen Sie das Anschlusskabel der Kamera [1]. b Heben Sie die Kamera an und entfernen Sie sie aus dem Computer [2]. Einbauen der Kamera Richten Sie die Kamera an ihrem Steckplatz auf dem Bildschirmrahmen aus. Verbinden Sie das Kamerakabel mit seinem Anschluss auf dem Bildschirmrahmen. - Seite 42 Bildschirmbaugruppe Bildschirmblende Bildschirmscharniere So entfernen Sie den Bildschirm: Entfernen Sie die Schrauben, mit denen der Bildschirm befestigt ist [1]. b Heben Sie den Bildschirm an und drehen Sie ihn um [2]. So entfernen Sie den Bildschirm: Ziehen Sie das Klebeband über dem Bildschirmanschluss ab [1]. b Trennen Sie den Bildschirmanschluss und entfernen Sie den Bildschirm aus dem Bildschirmrahmen [2] [3].
-
Seite 43: Einbauen Des Bildschirms
Einbauen des Bildschirms Verbinden Sie das Anschlusskabel des Bildschirms mit dem entsprechenden Anschluss auf dem Bildschirmrahmen. Befestigen Sie das Klebeband über dem Anschluss. Drehen Sie den Bildschirm herum und richten Sie ihn entlang der Kanten des Bildschirmrahmens aus. Bringen Sie die Schrauben an, mit denen der Bildschirm am Bildschirmrahmen befestigt wird. Bauen Sie folgende Komponenten ein: Bildschirmscharniere Bildschirmblende... -
Seite 44: Einbauen Der Handballenstütze
Speicher Kühlkörper Systemplatine Die Handballenstütze kann entfernt werden, nachdem alle anderen Komponenten demontiert wurden. Einbauen der Handballenstütze Richten Sie die Handballenstütze an der entsprechenden Aussparung im Computergehäuse aus. Bauen Sie folgende Komponenten ein: Systemplatine Bildschirmbaugruppe Systemlüfter LED-Platine Kühlkörper Speicher WLAN-Karte Akku hintere Abdeckung Folgen Sie den Anweisungen unter... -
Seite 45: Einbauen Des Netzanschlusses
LED-Platine Systemlüfter Bildschirmbaugruppe Speicher Kühlkörper Systemplatine So entfernen Sie den Netzanschluss: Lösen Sie das Netzanschlusskabel aus seiner Kabelführung [1]. b Heben Sie den Netzanschluss an und entfernen Sie ihn aus dem Computer [2]. Einbauen des Netzanschlusses Richten Sie den Netzanschluss an der entsprechenden Aussparung im Computergehäuse aus. Bauen Sie folgende Komponenten ein: Systemplatine Bildschirmbaugruppe... -
Seite 46: Technologie Und Komponenten
Technologie und Komponenten Netzadapter Dieses Laptops wird mit einem 45 W-Netzadapter angeboten. Dieser Adapter verwendet einen USB-C-Anschluss. WARNUNG: Ziehen Sie beim Trennen des Netzadapterkabels vom Laptop am Kabelstecker, und nicht am Kabel selbst, und ziehen Sie diesen fest, aber nicht ruckartig ab, damit das Kabel nicht beschädigt wird. WARNUNG: Der Netzadapter funktioniert mit allen Steckdosen weltweit. -
Seite 47: Überprüfen Der Prozessornutzung Im Ressourcenmonitor
Die Details zur Prozessorleistung werden angezeigt. Überprüfen der Prozessornutzung im Ressourcenmonitor Drücken und halten Sie die Taskleiste. Wählen Sie Start Task-Manager. Das Fenster Windows Task-Manager wird angezeigt. Klicken Sie auf die Registerkarte Leistung im Fenster Windows Task-Manager. Die Details zur Prozessorleistung werden angezeigt. Klicken Sie auf Ressourcenmonitor öffnen. -
Seite 48: Herunterladen Des Chipsatz-Treibers
Herunterladen des Chipsatz-Treibers Schalten Sie das Laptop ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Laptops ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Laptop-Modell. -
Seite 49: Herunterladen Von Treibern
Herunterladen von Treibern Schalten Sie das Laptop ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Laptops ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Laptop-Modell. -
Seite 50: Anzeigeoptionen
• Drehen auf Normal • Um 90 Grad drehen • Um 180 Grad drehen • Um 270 Grad drehen ANMERKUNG: Der Bildschirm kann auch mithilfe der folgenden Tastenkombinationen gedreht werden: • Tastenkombination Strg + Alt + Nach-Oben-Taste (Drehen auf Normal) •... -
Seite 51: Verbinden Mit Externen Anzeigegeräten
High-Definition-Audio Codec für Windows Desktops und Laptops. Herunterladen der Audiotreiber Schalten Sie das Laptop ein. Rufen Sie die Website www.dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Notebooks ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Laptop-Modell. -
Seite 52: Ändern Der Audioeinstellungen
Tabelle 1. Bestimmen des Audio-Controller bei Windows 10 Vor der Installation Nach der Installation Ändern der Audioeinstellungen Starten Sie den Charm Suche und geben Dell Audio in das Suchfeld ein. Starten Sie das Dell Audiodienstprogramm im linken Fensterbereich. WLAN-Karten Dieses Laptop unterstützt die Intel Dualband-Wireless-AC 8260-WLAN-Karte. -
Seite 53: Festplattenlaufwerksoptionen
Das Festplattenlaufwerk ist in den Laufwerken aufgeführt. Bestimmen der Festplatte im BIOS Schalten Sie den Laptop ein oder starten Sie ihn neu. Wenn das Dell-Logo angezeigt wird, führen Sie eine der folgenden Aktionen durch, um das BIOS-Setup-Programm aufzurufen: • Mit Tastatur – Tippen Sie auf F2 bis, bis die Meldung „Aufrufen des BIOS-Setup“ angezeigt wird. Um das Boot-Manager- Auswahlmenü... -
Seite 54: Bestimmen Der Kamera Im Geräte-Manager Bei Windows 10
Um die Kamera zu starten, öffnen Sie eine Anwendung, bei der die Kamera verwendet wird. Wenn Sie beispielsweise auf die Dell Webcam Central Software oder die Skype-Software tippen, die im Lieferumfang des Laptops enthalten ist, schaltet sich die Kamera ein. Wenn Sie im Internet chatten und die Anwendung auf die Webcam zugreifen muss, wird die Webcam ebenfalls eingeschaltet. -
Seite 55: Arbeitsspeichermerkmale
Wenn die Kamera-App in der Apps-Liste nicht verfügbar ist, suchen Sie danach. Arbeitsspeichermerkmale In diesem Laptop ist der Arbeitsspeichers (RAM) ein Teil der Systemplatine. Dieses Laptop unterstützt 4-16 GB-LPDDR3- Speicher mit bis zu 1600 MHz. Dieses Laptop unterstützt 4 - 32 GB-DDR4-SDRAM-Speicher mit bis zu 2133 MHz. ANMERKUNG: Da der Arbeitsspeicher Teil der Systemplatine ist, kann dieser nicht als separates Modul aufgerüstet werden. -
Seite 56: Überprüfen Des Systemspeichers Bei Windows 8
Mit Tastatur – Drücken Sie F2. • Ohne Tastatur – Drücken und halten Sie die Lauter-Taste, wenn das Dell Logo auf dem Bildschirm angezeigt wird. Sobald das F12-Startauswahlmenü angezeigt wird, wählen Sie Diagnose aus dem Startmenü und drücken Sie die Eingabetaste. -
Seite 57: Intel Hd-Grafiktreiber
Tabelle 2. Intel-Chipsatz-Treiber Vor der Installation Nach der Installation Intel HD-Grafiktreiber Überprüfen Sie, ob die Intel HD-Grafiktreiber bereits auf dem Laptop installiert sind. Tabelle 3. Intel HD-Grafiktreiber Vor der Installation Nach der Installation Realtek HD-Audiotreiber Überprüfen Sie, ob die Realtek-Audiotreiber bereits auf dem Laptop installiert sind. Tabelle 4. -
Seite 58: System-Setup
Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. Boot Sequence Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z. B.: Festplatte) starten. Wenn das Dell-Logo während des Einschalt-Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •... -
Seite 59: Navigationstasten
Sollten Sie ein Notebook verwenden, stellen Sie sicher, dass der Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website Dell.com/support auf. Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 60: System-Setup-Optionen
12 Klicken Sie auf Run (Ausführen), um die aktualisierten BIOS-Einstellungen auf Ihrem Computer zu speichern. Befolgen Sie die Anweisungen auf dem Bildschirm. ANMERKUNG: Es wird empfohlen, die BIOS-Version nicht über mehr als 3 Revisionen hinweg zu aktualisieren. Beispiel: Wenn Sie das BIOS von Version 1.0 auf 7.0 aktualisieren möchten, installieren Sie zuerst Version 4.0 und anschließend Version 7.0. - Seite 61 Function Key Behavior Legt die Funktionsweise der Standardeinstellung: Function Key Funktionstaste <Fn> fest. (Funktionstaste) Intel Smart Connect Technology Aktivieren oder deaktivieren Sie die Intel Standard: Aktivieren Smart Connect-Technik. Intel Rapid Start Technology Aktivieren oder deaktivieren Sie die Intel Standard: Aktivieren Rapid Start-Technik.
-
Seite 62: Technische Daten
Technische Daten Abmessungen und Gewichte In diesem Abschnitt werden die physischen Abmessungen angegeben Funktion Technische Daten Höhe 19,20 mm (0,75 Zoll) Breite 380 mm (14,96 Zoll) Tiefe 252,50 mm (9,94 Zoll) Gewicht (maximal) 2,00 kg (4,40 lb) Systeminformationen – Technische Daten Funktion Technische Daten DRAM-Busbreite... -
Seite 63: Audio
Audio Funktion Technische Daten Controller Realtek ALC3246 mit Waves MaxxAudio Pro Schnittstelle HD Audio (intern) Schnittstelle Anschluss für Mikrofon/Stereokopfhörer/externe Lautsprecher (extern) Lautsprecher zwei Interner Verstärker 2 W (Effektivwert) Mikrofon Digital-Array-Mikrofon Lautstärkeregler Tasten zur Mediensteuerung Video Funktion Technische Daten • Intel UMA (Integriertes HD) •... -
Seite 64: Anschlüsse Und Stecker - Technische Daten
Funktion Technische Daten Breite 97,15 mm (3,82 Zoll) Gewicht 0,2 kg (0,44 Pfund) Spannung 14,8 V Gleichstrom Lebensdauer 300 Entlade-/Ladezyklen Temperaturbereich Betrieb 0 °C bis 35 °C (32 °F bis 95 °F) Bei Lagerung -40 °C bis 65 °C (–40 °F bis 149 °F) Betriebsdauer 4 Stunden (bei ausgeschaltetem Computer) Knopfzellenbatteri... -
Seite 65: Touchpad
Funktion Technische Daten Bildwiederholfrequ 60 Hz Betriebswinkel 0° (geschlossen) bis 180° Maximale +/- 70° Mindestanforderungen für HD Betrachtungswinke l (horizontal) Maximale +/- 70° Mindestanforderungen für HD Betrachtungswinke l (vertikal) Bildpunktgröße 0,1875 mm Touchpad Funktion Technische Daten Aktiver Bereich: X-Achse 99,50 mm Y-Achse 53,00 mm Tastatur... -
Seite 66: Umgebungsbedingungen
Funktion Technische Daten Temperaturbereich –40° C bis 70° C (–40° F bis 158° F) (Nicht-Betrieb) Umgebungsbedingungen Funktion Technische Daten Temperaturbereich 0° C bis 35 °C (32 °F bis 95 °F) — Betrieb Temperatur — -40 °C bis 65 °C (–40 °F bis 149 °F) Lagerung Relative 10% bis 90% (nicht-kondensierend) -
Seite 67: System-Setup-Optionen
System-Setup-Optionen ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise gar nicht oder anders als aufgeführt angezeigt. Themen: • Optionen des Bildschirms "General" (Allgemein) • Optionen des Bildschirms „System Configuration“ (Systemkonfiguration) • Bildschirm Optionen •... -
Seite 68: Optionen Des Bildschirms „System Configuration" (Systemkonfiguration)
Enable Thunderbolt Boot Support (Thunderbolt-Startunterstützung aktivieren. Dies ist eine optionale Funktion.) • Always Allows Dell Docks. (Stets die Verwendung von Dell Docks zulassen. Dies ist eine optionale Funktion.) • Erlaubt das Aktivieren von Thunderbolt (und PCIe hinter TBT) vor dem Start. - Seite 69 Option Beschreibung ANMERKUNG: USB-Tastatur und -Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer. USB PowerShare Dieses Feld konfiguriert das Verhalten der USB-PowerShare-Funktion. Diese Option ermöglicht das Aufladen externer Geräte über den USB-PowerShare-Anschluss unter Verwendung der in der Systembatterie gespeicherte Energie. Enable USB PowerShare (USB PowerShare aktivieren) ist standardmäßig deaktiviert.
-
Seite 70: Bildschirm Optionen
Option Beschreibung • Secure Digital(SD) Card read only mode (Secure Digital (SD)-Karte in schreibgeschütztem Modus) Bildschirm Optionen Option Beschreibung LCD Brightness Ermöglicht das Einstellen der Bildschirmhelligkeit je nach der Energiequelle (On Battery [Akkubetrieb] und On AC [Betrieb am Stromnetz]). ANMERKUNG: Die Videoeinstellung wird nur angezeigt, wenn im System eine Videokarte installiert ist. - Seite 71 Option Beschreibung Password Change Ermöglicht das Aktivieren der Deaktivierungsberechtigung bezüglich der System- und Festplattenkennwörter, wenn das Administratorkennwort festgelegt ist. Standardeinstellung: Allow Non-Admin Password Changes (Änderungen an anderen Kennwörtern als dem Administratorkennwort zulassen) ist ausgewählt. Non-Admin Setup Ermöglicht es festzulegen, ob Änderungen an den Setup-Optionen gestattet sind, wenn ein Changes Administratorkennwort festgelegt ist.
-
Seite 72: Optionen Des Bildschirms "Secure Boot" (Sicherer Start)
Optionen des Bildschirms "Secure Boot" (Sicherer Start) Option Beschreibung Secure Boot Diese Option aktiviert oder deaktiviert die Funktion Secure Boot (Sicherer Start). Enable • Disabled (Deaktiviert) • Enabled (Aktiviert) Standardeinstellung: Enabled (Aktiviert). Expert Key Ermöglicht das Ändern der Sicherheitsschlüssel-Datenbanken nur dann, wenn sich das System im Management benutzerdefinierten Modus befindet. -
Seite 73: Optionen Des Bildschirms "Power Management" (Energieverwaltung)
Option Beschreibung Intel SpeedStep Ermöglicht das Aktivieren oder Deaktivieren der Funktion Intel SpeedStep. • Enable Intel SpeedStep (Intel SpeedStep aktivieren) Standardeinstellung: Die Option ist aktiviert. C-States Control Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen Prozessor-Ruhezustände. • C-States (C-Zustände) Standardeinstellung: Die Option ist aktiviert. Intel TurboBoost Ermöglicht das Aktivieren oder Deaktivieren des Intel TurboBoost-Modus für den Prozessor. -
Seite 74: Optionen Des Bildschirms "Post Behavior" (Verhalten Beim Post)
• Standard (Standard) – Lädt den Akku vollständig mit Standardrate auf. • ExpressCharge (Schnelllademodus) – Der Akku wird innerhalb eines kurzen Zeitraums mit der Dell Technologie zum schnellen Aufladen geladen. Diese Option ist standardmäßig aktiviert. • Primarily AC use (Primäre Wechselstromverwendung) •... -
Seite 75: Optionen Des Bildschirms "Virtualization Support" (Unterstützung Der Virtualisierung)
Option Beschreibung Keypad Ermöglicht die Auswahl einer von zwei Methoden zum Aktivieren des numerischen Tastenblocks, der in (Embedded) die interne Tastatur eingebettet ist. • Fn Key Only (Nur Fn-Taste): Diese Option ist standardmäßig aktiviert. • By Numlock ANMERKUNG: Wenn das Setup ausgeführt wird, ist diese Option nicht wirksam. Das Setup funktioniert nur im Modus „Fn Key Only“... -
Seite 76: Wireless-Optionen Des Bildschirms
Option Beschreibung VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel®-Virtualisierungstechnologie für direktes E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor). Enable VT for Direct I/O (VT für direkte E/A aktivieren) – standardmäßig aktiviert. Trusted Execution Diese Option legt fest, ob ein Measured Virtual Machine Monitor (MVMM) die zusätzlichen Hardwarefunktionen der Intel Trusted Execution-Technologie nutzen kann. -
Seite 77: Optionen Im Fenster Des Systemprotokolls
Option Beschreibung BIOS Recovery Diese Option ermöglicht es dem Benutzer, bestimmte beschädigte BIOS-Bedingungen von einer Wiederherstellungsdatei auf der primären Festplatte des Benutzers oder von einem externen USB-Stick wiederherzustellen. • BIOS-Wiederherstellung von der Festplatte (deaktiviert) (standardmäßig "Enabled") Optionen im Fenster des Systemprotokolls Option Beschreibung BIOS Events... -
Seite 78: Fehlerbehebung
Fehlerbehebung Im folgenden Abschnitt werden die allgemeinen Schritte zur Fehlerbehebung beschrieben, die zur Behebung bestimmter Probleme auf Ihrem Computer vorgenommen werden können. Themen: • Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) • LED-Fehlercodes • Akkustatusanzeigen Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) Die ePSA-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. -
Seite 79: Akkustatusanzeigen
Speicherproblem Speicherproblem Systemplatine: Chipsatz-Fehler Anzeigefehler (LCD) Unterbrechung der Stromversorgung der Echtzeituhr (Real Time Clock, RTC). PCI/Video BIOS-Wiederherstellung 1 BIOS-Wiederherstellung 2 Fehler der CPU-Konfiguration oder CPU-Fehler Allgemeiner POST-Videofehler (altes LED-Muster 1110) Akkustatusanzeigen Tabelle 10. Verhalten der Akku-LED LED für Akku-Ladezustand Status LED-Funktionsweise AC-Modus Alle... -
Seite 80: Kontaktaufnahme Mit Dell
Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
