M5 Corpus
6.6.1.2
Montieren der Antriebsräder
1. Setzen Sie das Abstandsstück ein.
2. Bringen Sie das Rad auf der Radnabe an.
3. Setzen Sie die drei Schrauben und die drei Scheiben an. Ziehen
Sie die Schrauben mit höchstens 15 Nm an.
4. Wenn alle Schrauben und Scheiben eingesetzt wurden, ziehen
Sie die Schrauben fest. Anzugsdrehmoment 24 Nm.
242
Wartung und Reparatur

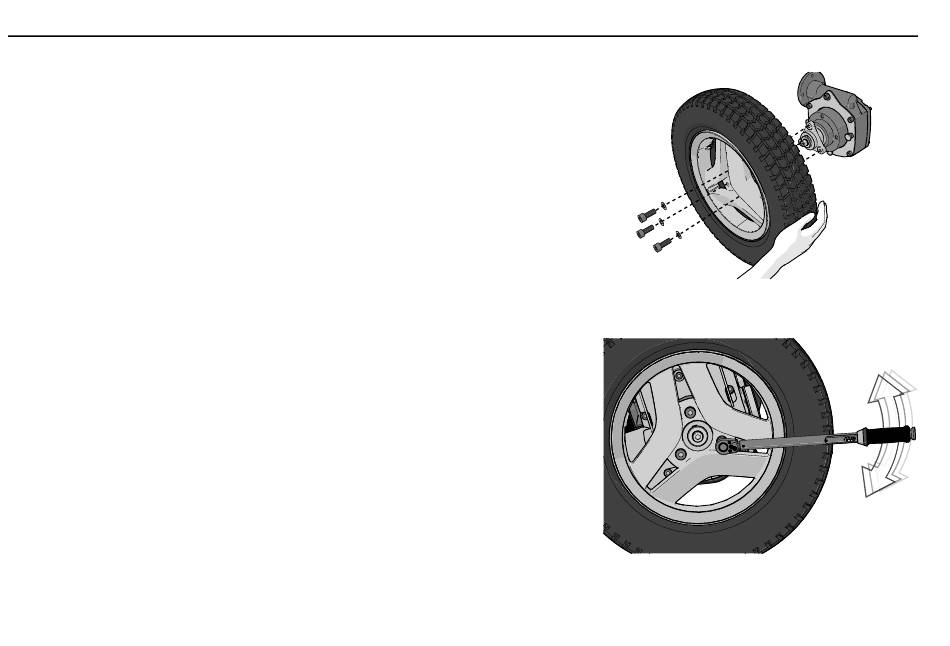

Abbildung 201. Bringen Sie das Rad auf der Radnabe
an.
Abbildung 202. Verwenden Sie einen
Drehmomentschlüssel zum Anziehen der Schrauben.
