6.6 Räder und Reifen
6.6.1 Antriebsräder

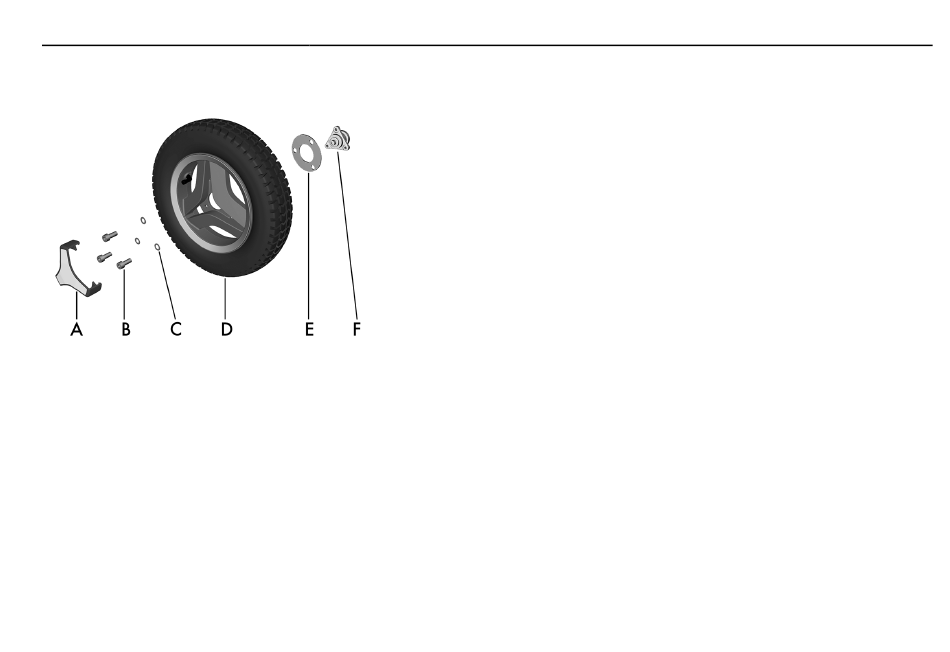

Abbildung 194. Montieren des Antriebsrads.
Wartung und Reparatur
A. Radkappe (die Konstruktion kann je nach
Markt und Marktbestimmungen variieren).
B. Schraube, ISO 4762 M8x20 8.8 Fe/Zn 5
C1/TUF-LOK DIN 267-28.
C. Unterlegscheibe, ISO 7089 8 200 HV Fe/
Zn 5 C1 (8,4x16x1,6).
D. Antriebsrad.
E. Abstandsstück.
F. Radnabe, bauen Sie die Radnabe nicht aus
der Antriebseinheit aus, während Sie
Servicearbeiten am Rad ausführen.
