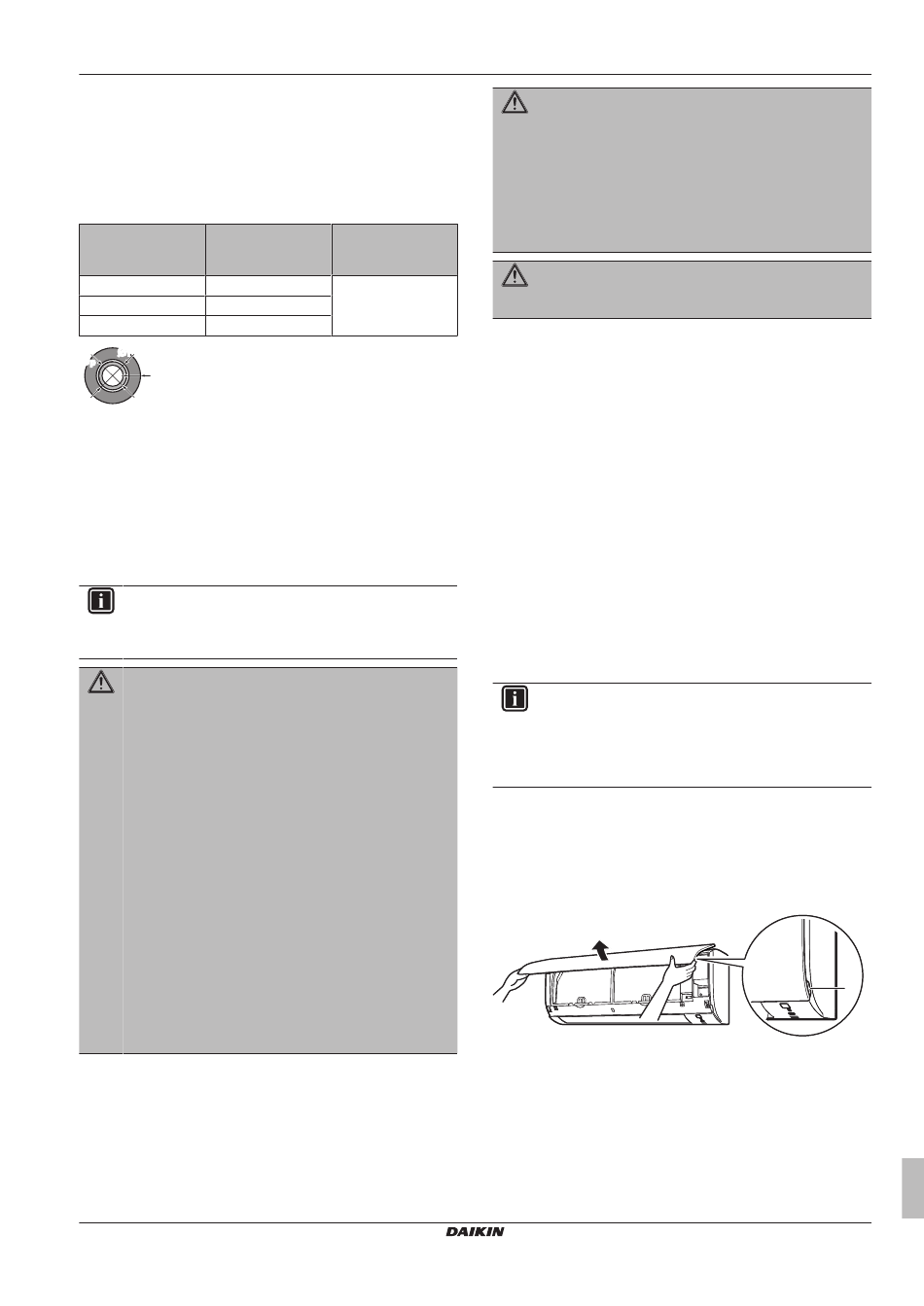

5.3.2 Isolieren der Kältemittelleitungen
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
▪ Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK
(0,035 und 0,045 kcal/mh°C)
▪ mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke
Rohr- Innendurchmesser
Außendurchmesser der Isolation (Ø
(Ø )
p
6,4 mm (1/4") 8~10 mm
9,5 mm (3/8") 12~15 mm
12,7 mm (1/2") 14~16 mm
Ø Ø
i i
Ø Ø
p p
t
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Isoliermaterials kein Kondensat bildet.
5.4

Vorbereiten der Elektroinstallation

5.4.1 Informationen zur Vorbereitung der
Elektroinstallation
INFORMATION
Lesen Sie auch
Anforderungen im
Sicherheitsvorkehrungen".
WARNUNG
▪ Eine fehlende oder
Stromversorgung
Installation zur Folge haben.
▪ Herstellen der Erdung. Erden Sie das Gerät NICHT
über ein
Überspannungsableiter
unzureichender Erdung besteht Stromschlaggefahr.
▪ Installieren Sie alle erforderlichen Sicherungen und
Schutzschalter.
▪ Sichern Sie die
Kabelbindern, so dass sie NICHT in Kontakt mit
scharfen Kanten
insbesondere für die Hochdruckseite) geraten.
▪ Verwenden Sie KEINE Drähte mit Verzweigungen,
Litzendrähte, Verlängerungskabel oder Verbindungen
einer Sternanordnung. Sie können zu Überhitzung,
Stromschlag oder Bränden führen.
▪ Installieren Sie Keinen Phasenschieber-Kondensators,
da dieses Gerät mit einem Inverter ausgestattet ist. Ein
Phasenschieber-Kondensator verringert die Leistung
und kann zu Unfällen führen.
FTXP50~71M2V1B + FTXF20~71A2V1B
Innenraum-Klimagerät von Daikin
4P513661-8C – 2018.09
Isolationsdicke (t)
)
i
≥10 mm
die Vorsichtsmaßnahmen und
Kapitel "Allgemeine
falsche N-Phase in
kann eine Beschädigung
Versorgungsrohr, einen
oder ein Telefon.
elektrischen Leitungen
oder Rohrleitungen (dies
WARNUNG
▪ Alle Verkabelungen MÜSSEN von einem qualifizierten
Elektriker durchgeführt werden und der gültigen
Gesetzgebung entsprechen.
▪ Nehmen
Kabelleitungen vor.
▪ Alle bauseitig zu liefernden Komponenten und alle
elektrischen Installationen MÜSSEN der gültigen
Gesetzgebung entsprechen.
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
6

Installation

6.1 Übersicht: Installation
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, wenn Sie am Installationsort sind und das System
installieren wollen.
Typischer Ablauf
Die Inbetriebnahme erfolgt normalerweise in folgenden Schritten:
1 Außeneinheit montieren.
2 Die Inneneinheit installieren.
3 Kältemittelleitungen anschließen.
4 Kältemittelleitungen überprüfen.
5 Kältemittel einfüllen.
6 Elektrische Verkabelung durchführen.
7 Installationsarbeiten draußen durchführen.
8 Installationsarbeiten innen abschließen.
INFORMATION
der
der Anleitung zur Installation der Außeneinheit (Montage der
Außeneinheit, Kältemittelleitung an die Außeneinheit
anschließen, Kältemittel einfüllen, Außeneinheit elektrisch
verkabeln...) finden Sie in der Installationsanleitung zur
Außeneinheit.
Bei
6.2 Öffnen der Inneneinheit
6.2.1

Die Frontblende abnehmen

mit
1 Auf beiden Seiten der Frontblende die Laschen fassen und die
gilt
Frontblende öffnen.
a Blendenlaschen
2 Die Frontblende nach links oder rechts schieben und dann zum
eigenen Körper hin ziehen, um sie zu entfernen.
Ergebnis: Der Frontblendenwelle wird auf 1 Seite getrennt.
3 Trennen Sie die Frontblendenwelle auf der anderen Seite auf
dieselbe Weise.
6 Installation
Sie die Elektroanschlüsse
Referenz für Installateure
an festen
a
11
