3. Montage

Die Rollen mithilfe der mitgelieferten Montageteile anbringen.
3.1 Vorbereitungen
1. Den Holzspalter auf einer ebenen und stabilen Arbeitsfläche in geeigneter Arbeitshöhe aufstellen.
2. Das Netzkabel an eine Steckdose anschließen, am besten über einen Fehlerstromschutzschalter. Bei der
Verlegung des Kabels darauf achten, dass es bei der Arbeit mit dem Holzspalter nicht beschädigt werden kann.
3. Die Entlüftungsschraube (7) 3–4 Umdrehungen herausschrauben, sodass während des Betriebs ein
deutlicher Luftstrom zu spüren ist.
3.2 Einstellen der gewünschten Spaltlänge
Der Holzspalter besitzt eine automatische Rückkehr zur voreingestellten Spaltlänge. Die Spaltlänge kann mithilfe
des Rückanschlags eingestellt werden, der verhindert, dass der Kolben den gesamten Weg zurückfährt.
1. Den Kolben ohne Holzstück zurückfahren, den Stromschalter (11) loslassen und den Kolben mithilfe des
Bedienhebels (1) in dieser Stellung festhalten.
2. Die Schrauben am Rückanschlag lösen.
3. Der Rückanschlag an die gewünschte Spaltlänge bringen und die Schraube wieder anziehen.

3.3 Betrieb des Holzspalters

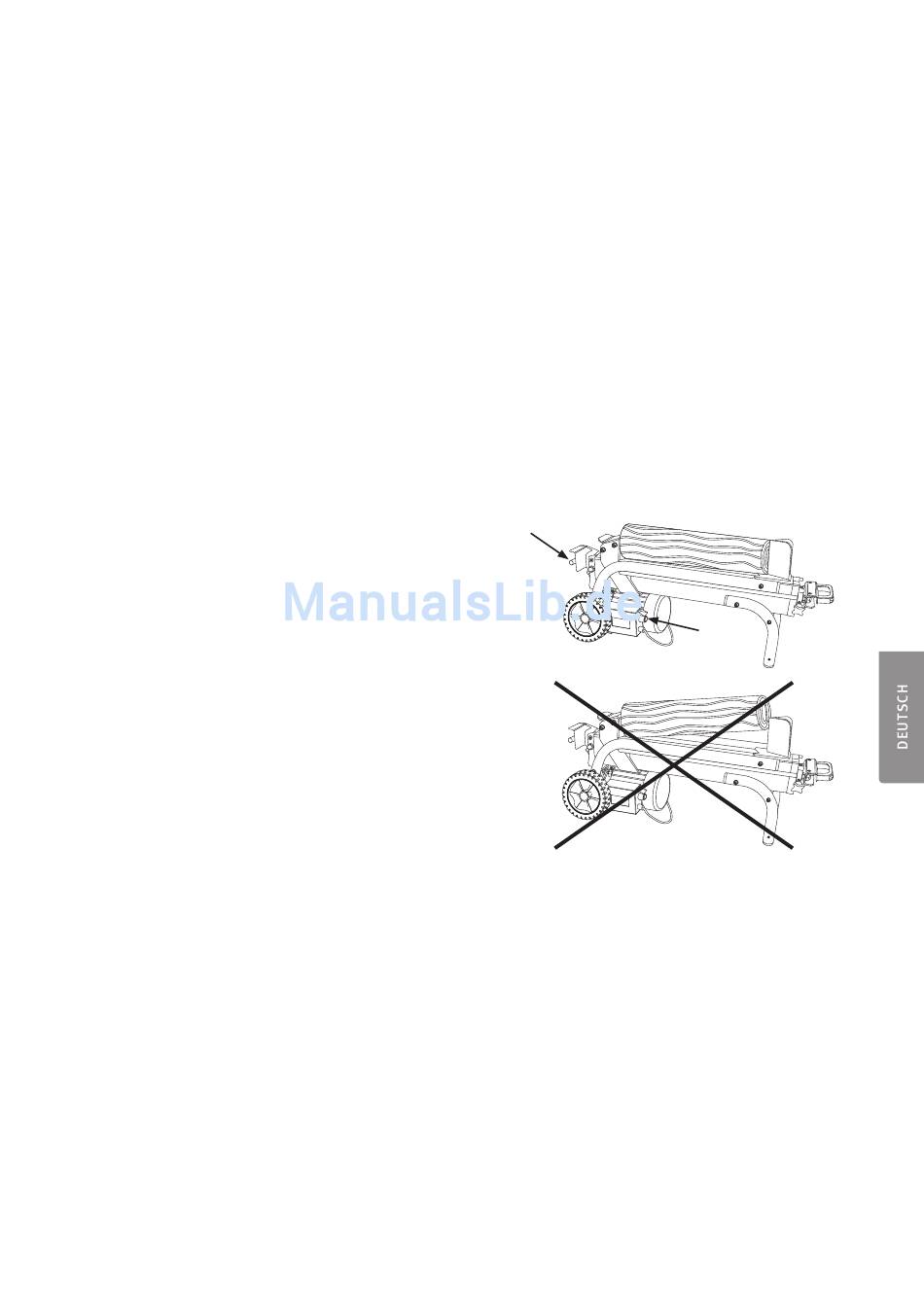

1. Das Holzstück stets mit dem am wenigsten astigen
Ende zum Spaltmesser hinlegen, immer in Faserrichtung
spalten.
2. Das Holzstück stabil liegend platzieren, dabei
die Seitenstützen des Arbeitstisches als Hilfe verwenden.
3. Um den Motor zu starten, den Ein-/Ausschalter (11)
starten und den Schalter eingedrückt halten.
4. Um die Hydraulik zu starten, den Bedienhebel (1) bei
eingedrücktem Ein-/Ausschalter herunterdrücken.
5. Die Druckplatte presst das Holzstück gegen
das Spaltmesser.
6. Um den Spaltvorgang nach dem Spalten des
Holzstückes zu beenden, den Bedienhebel und den
Ein-/Ausschalter loslassen.
Hinweis: Die Druckplatte hält ca. 16 cm vor dem Spaltmesser
automatisch an.
• Hinweis: Ist das Holzstück trotz vollem Druck nach 5 Sekunden noch nicht gespalten, den Bedienhebel und
den Stromschalter loslassen und die Druckplatte zurückgleiten lassen, dann das Holzscheit um 90° drehen
oder auf den Rücken legen und erneut versuchen.
• Hinweis: Bei Transport und Lagerung der Maschine die Entlüftungsschraube (7) schließen, da anderenfalls
Öl austreten kann.
• Bei längerer Aufbewahrung mit geöffneter Entlüftungsschraube absorbiert das Öl die in der Luft vorhandene
Feuchtigkeit. Hierdurch kann das Hydrauliksystem von innen rosten.
• Hinweis: Nicht nur mit dem oberen Teil des Spaltmessers spalten, der Holzspalter kann bei ungleichmäßiger
Belastung beschädigt werden.
