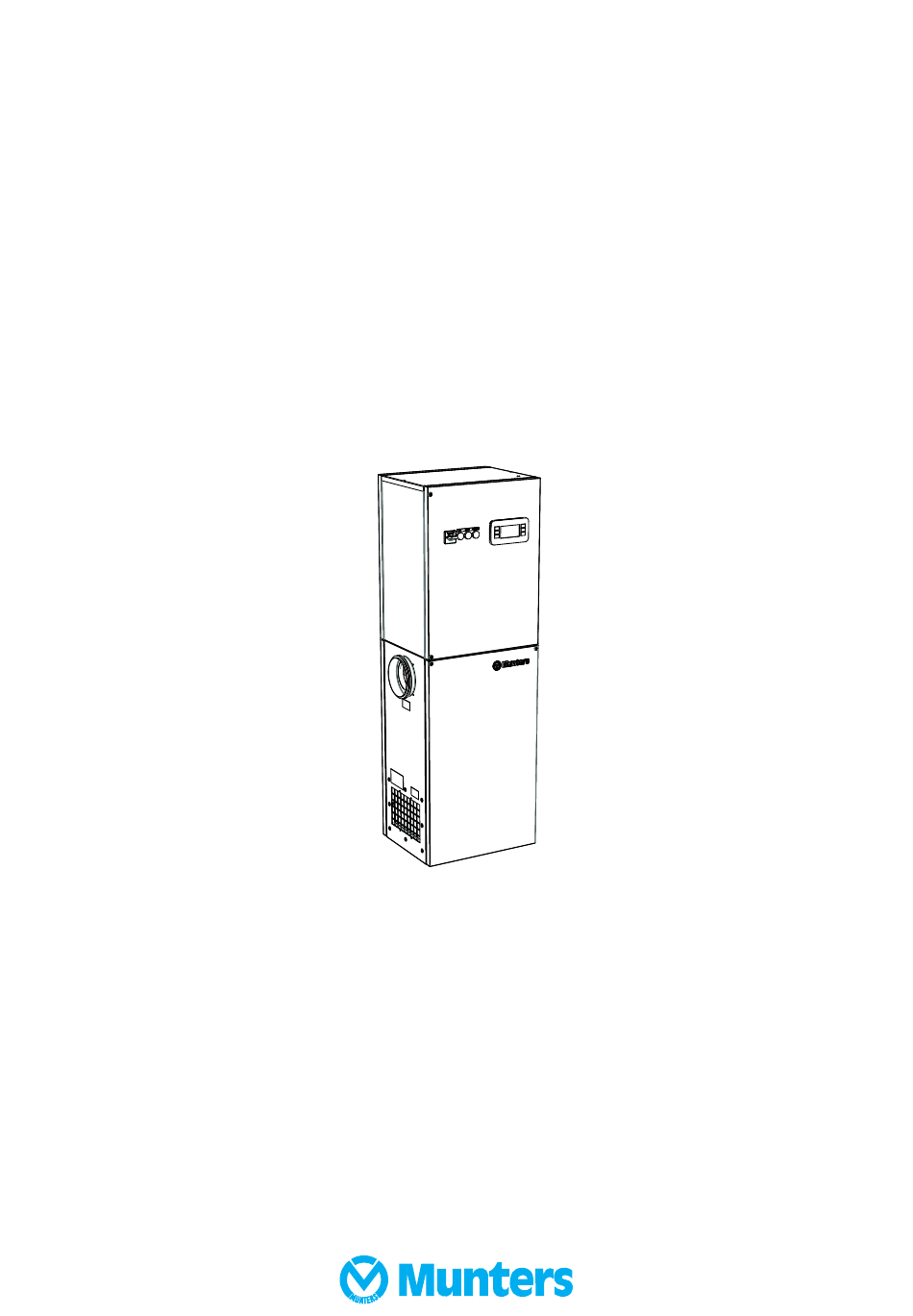

- Seite 1 Originalbetriebsanleitung Bedienungsanleitung ML180, ML270, MLT350 Mit Climatix Steuerungssystem Sorptionsentfeuchter TDE-ML1C-C1602 © Munters Europe AB 2016...
-
Seite 2: Gewährleistung
Anlage während der gesamten Gewährleistungsfrist Übertragung dieses Handbuchs oder von Teilen davon ist durch qualifizierte Munters-Techniker oder von ohne schriftliche Zustimmung von Munters nicht zulässig. Munters zugelassene Techniker gewartet wird. Hierzu Anregungen/Anmerkungen zu diesem Handbuch müssen speziell kalibrierte Test- und Messgeräte richten Sie bitte an: verwendet werden. -
Seite 3: Inhaltsverzeichnis
Vorsichtsmaßnahmen für Geräte mit 10 An Munters wenden ......LI-Sorptionsrotor ..... . -
Seite 4: Einleitung
Informationen für die Installation sowie die sichere und effiziente Benutzung des Luftentfeuchters. Lesen Sie das Handbuch, bevor der Luftentfeuchter installiert und benutzt wird. Bitte wenden Sie sich an die nächstgelegene Munters-Vertretung, wenn Sie Fragen zur Installation oder Benutzung Ihres Luftentfeuchters haben. - Seite 5 - Der Luftentfeuchter kann nach einem Stromausfall automatisch wieder starten. Vor dem Ausführen von Wartungsarbeiten immer den Hauptnetzschalter ausschalten und verriegeln. - Verwenden Sie zur Vermeidung von Verletzungen oder Schäden am Gerät nur geprüfte Hebegeräte. - Kontaktieren Sie immer Munters bei Wartungs- oder Reparaturarbeiten. Einleitung TDE-ML1C-C1602...
-
Seite 6: Kennzeichnung
Entfeuchter ML180-MLT350 1.4 Kennzeichnung (GB) CHANGE FILTER (SW) BYT FILTER (FR) REMPLACER LE FILTER (DE) FILTER AUSWECHSELN Abb 1.1 Typenschild und Kennzeichnungen Abb 1.2 Ersetzen Sie den Filter. Abb 1.3 Typenschild, Beispiel Abb 1.4 Etiketten für Lufteinlässe und -auslässe 1. Typenschild 4. -
Seite 7: Technisches Design Des Luftentfeuchters
Entfeuchter ML180-MLT350 2 Technisches Design des Luftentfeuchters 2.1 Produktbeschreibung Die Sorptionsentfeuchter der ML-Serie sind dafür entwickelt, dass sie die Luft effektiv auf einen geringen Feuchtigkeitsgehalt entfeuchten. Der Luftentfeuchter ist mit einer ummantelten Rotoreinheit ausgestattet. Das Rotorgehäuse besteht aus haltbarem, warmausgehärtetem Kunststoff und enthält isolierte Bereiche, die einen präzisen Ausgleich zwischen Entfeuchtungs-, Regenerations- und Wärmerückgewinnungsluftströmen ermöglichen. -
Seite 8: Wichtige Anwenderinformationen
Entfeuchter ML180-MLT350 2.3 Hauptkomponenten Abb 2.2 Hauptkomponenten Elektrisches Bedienfeld Rotor Prozessventilator Antriebsmotor Regenerationsventilator Obere Rotorabdeckung Regenerationsluftfilter Regenerationserhitzer Prozessluftfilter 2.4 Isolierter Prozesslufteinlass, IPI Bei der Entfeuchtung kalter Prozessluft, oftmals in Verbindung mit einem Vorkühler, kann sich an der Einlassseite des Luftentfeuchters leicht Kondenswasser sammeln. Aus diesem Grund sind die Luftentfeuchter der ML-Serie auch in einer IP-Version erhältlich, bei der der Prozessluftventilator in einer... -
Seite 9: Inhaltsverzeichnis
Lieferpapiere. Vergewissern Sie sich, dass alle Teile der Lieferung vorhanden sind und nichts beschädigt ist. 2. Falls die Lieferung nicht vollständig sein sollte, wenden Sie sich bitte unverzüglich an Munters, um Verzögerungen bei der Montage zu vermeiden. 3. Entfernen Sie das gesamte Verpackungsmaterial vom Gerät und überzeugen Sie sich dabei, dass beim Transport nichts beschädigt wurde. -
Seite 10: Sicherheit
Umgebung, die Ursache für das Eindringen von Wasser in das Gerät sein kann. Wenden Sie sich im Zweifelsfall an Munters. Der vorgesehene Aufstellungsort muss den Anforderungen des Geräts an Position und Platz entsprechen, um die bestmögliche Leistung zu gewährleisten. -
Seite 11: Installation
Entfeuchter ML180-MLT350 4.3 Fundament Der Entfeuchter muss auf einer ebenen Bodenfläche oder auf einer Plattform, die für das Gewicht des Entfeuchters ausgelegt ist, aufgestellt werden. Ist die Tragfähigkeit des Bodens für das Gewicht des Luftentfeuchters geeignet, muss kein eigenes Fundament errichtet werden. - Seite 12 Entfeuchter ML180-MLT350 Teilenr. 170-013477–001 170-013477–002 170-013477–003 170-013477–004 Ø80 Ø100 Ø125 Ø160 8.1, Abmessungen und Platz für Wartungsarbeiten Siehe L (mm) ML180 ML270 MLT350 V V V ORSICHT! ORSICHT! ORSICHT! Der Luftentfeuchter ist für spezifische Prozessluftströme konzipiert (die den eingebauten Ventilatoren entsprechen) und darf nicht direkt an Luftaufbereitungssysteme angeschlossen werden.
- Seite 13 Entfeuchter ML180-MLT350 Munter s Abb 4.3 Für den Einbau erforderliche Kanäle A. Prozesslufteinlass 1. Trockenluftklappe B. Trockenluftauslass 2. Externe Filterbox (optional) C. Regenerationslufteinlass 3. Kanalübergang D. Feuchtluftauslass 4. Regenerationsluftklappe 5. Auslass-/Einlasskanal (Metallgewebe) Installation TDE-ML1C-C1602...
-
Seite 14: Kanal Für Den Außenlufteinlass
Entfeuchter ML180-MLT350 4.4.2 Kanal für den Außenlufteinlass Wenn Sie Außenluft in den Luftentfeuchter leiten, sollte sich die Öffnung zum Einlasskanal in ausreichender Höhe über dem Boden befinden, um zu verhindern, dass Staub und Schmutz hinein gelangen. Die Kanäle müssen so ausgelegt sein, dass weder Regen noch Schnee in den Luftentfeuchter gesaugt werden. -
Seite 15: Vorsichtsmaßnahmen Für Geräte Mit 9 Li-Sorptionsrotor
Abb 4.5 Aufbau Feuchtluftauslass 4.5 Vorsichtsmaßnahmen für Geräte mit LI-Sorptionsrotor Standardmäßig ist der Munters-Hochleistungsrotor HPS (High Performance-Siliziumgel) im Lieferumfang enthalten. Bei Entfeuchtern mit LI-Rotor (Lithiumchlorid) muss unbedingt dafür gesorgt werden, dass der Rotor bei ausgeschaltetem Gerät nicht zu feucht wird. -
Seite 16: Externer Feuchtigkeitsmesswandler
Entfeuchter ML180-MLT350 4.7 Externer Feuchtigkeitsmesswandler Der Luftentfeuchter ist ohne Feuchtigkeitsmesswandler erhältlich, wird aber normalerweise mit einem der unten beschriebenen Feuchtigkeitsmesswandler geliefert. Der Messwandler hat jeweils ein Ausgangssignal von 4-20 mA für die Temperatur und die Feuchtigkeit. Messwandler für die relative Luftfeuchtigkeit bei der für Wandmontage vorgesehenen Version ■... -
Seite 17: Inbetriebnahme
Entfeuchter ML180-MLT350 5 Inbetriebnahme ACHTUNG! ACHTUNG! ACHTUNG! Die Erstinbetriebnahme der Anlage sollte nur durch Fachpersonal von Munters vorgenommen werden. V V V ORSICHT! ORSICHT! ORSICHT! Die Anlage darf nicht mehr als einige Minuten laufen, bevor die Luftströme korrekt eingestellt werden. -
Seite 18: Einstellung Der Luftströme
Um die optimale Leistung zu erzielen, müssen die Prozess- und Regenerationsluftströme gemäß den nominalen Luftströmen korrekt eingestellt werden, siehe 8.3, Technische Daten. Wenden Sie sich an Munters, wenn Sie Hilfe bei der Installation und den Einstellungen benötigen. Kontaktadressen finden Sie im Abschnitt 10, An Munters wenden. -
Seite 19: Luftströme
Entfeuchter ML180-MLT350 5.2.2 Einstellen der nominalen Luftströme 1. Stellen Sie mit Hilfe der Klappen, die im Auslasskanal für die Trockenluft und im Einlasskanal für die Regenerationsluft eingebaut sind, die richtigen nominalen Luftströme ein. 2. Starten Sie den Luftentfeuchter und lassen Sie ihn 8 Minuten unter voller Leistung laufen, damit der Regenerationserhitzer seine normale Betriebstemperatur erreicht. -
Seite 20: Betrieb
Entfeuchter ML180-MLT350 6 Betrieb 6.1 Bedienfeld Abb 6.2 Hauptnetzschalter Abb 6.1 Bedienfeld Posi- Schalter/Anzeige Funktion tion Abb 6.2 Hauptnetzschalter (siehe Wenn sich der Hauptnetzschalter in der Position 0 befindet, wird die Anlage nicht über den Schalter mit Strom versorgt. Wenn sich der Hauptnetzschalter in der Position 1 befindet, kann der Luftentfeuchter gestartet werden. -
Seite 21: Allgemein
Entfeuchter ML180-MLT350 6.2 Allgemein Der Modus-Schalter auf dem Bedienfeld hat zwei Betriebspositionen: AUTO (automatischer Betrieb): Ventilatoren, Rotor und Regenerationserhitzer des Luftentfeuchters ■ arbeiten nur, wenn die Luftfeuchtigkeit den gewünschten Wert (Schaltpunkt) überschreitet. Wenn die Anlage im Steuerungssystem auf Prozessluft-Dauerbetrieb eingestellt ist, läuft der Prozessluftventilator weiter, auch wenn die Luftentfeuchtung gestoppt wurde. -
Seite 22: Betrieb Des Gerätes
Entfeuchter ML180-MLT350 6.6 Betrieb des Gerätes 6.6.1 Erste Inbetriebnahme, manueller Modus (MAN) 1. Stellen Sie den Hauptnetzschalter auf die Position 1 und prüfen Sie, ob die Anzeige aufleuchtet. 2. Stellen Sie den Betriebswahlschalter auf die Position MAN. Überprüfen Sie folgende Funktionen: Die weiße Leuchtanzeige, die angibt, dass der Luftentfeuchter betriebsbereit ist, leuchtet auf. -
Seite 23: Wartung Und Instandhaltung
Stromversorgung getrennt und gegen Wiedereinschalten gesichert werden. 7.2 Allgemein Munters Luftentfeuchter sind für ein Höchstmaß an Zuverlässigkeit bei langfristigem Dauerbetrieb ausgelegt. Wie alle Maschinen muss der Luftentfeuchter jedoch in regelmäßigen Zeitabständen gewartet werden, um seine ordnungsgemäße und effiziente Funktion sicherzustellen. -
Seite 24: Wartungsoptionen
Munters-Produkte. Alle Testgeräte, die unsere Mitarbeiter einsetzen, um einen ausgewogenen Betrieb Ihrer Anlage sicherzustellen, werden fristgemäß nach Herstellerangaben kalibriert. Die Serviceabteilung von Munters kann Ihnen gerne auch einen Inspektionsplan erstellen, der auf Ihre Bedingungen und Bedürfnisse angepasst ist. Die Kontaktadressen finden Sie auf der letzten Seite dieses Handbuchs. -
Seite 25: Wartungsplan
Entfeuchter ML180-MLT350 7.6 Wartungsplan Wartungs- Wartungsoption arbeiten Betriebszeit 4000 8000 12000 16000 20000 24000 28000 32000 36000 40000 44000 48000 in Stunden Betriebszeit in Monaten Filterüberprüfung und (ggf.) Filterwechsel, Funktionen überprüfen Leistungsmessung, Rotorinspektion Vorbeugende Inspektion, einschließlich Sicherheitsprüfung Hochtemperaturabschalter austauschen Antriebsriemen und Stützrollen überprüfen und gegebenenfalls... -
Seite 26: Filterwechsel
Entfeuchter ML180-MLT350 7.7 Filterwechsel Ersetzen Sie die Filter alle 6 Monate, wenn erforderlich, siehe unten. 1. Lösen Sie die zwei Schrauben oben am Frontpanel. Benutzen Sie den Inbusschlüssel Nr. 5. 2. Heben Sie das Panel ab und entfernen Sie es vom Gerät. -
Seite 27: Technische Daten
Entfeuchter ML180-MLT350 8 Technische Daten 8.1 Abmessungen und Platz für Wartungsarbeiten Abb 8.1 Abmessungen und Platzbedarf (IPI-Version rechts) 1. Prozesslufteinlass 3. Regenerationslufteinlass 2. Trockenluftauslass 4. Feuchtluftauslass Abb 8.2 Erforderlicher Platz für Wartungsarbeiten Abb 8.3 Bohrmuster für Kanalanschlüsse Abmessungen (mm) Gewicht... -
Seite 28: Leistungsdiagramme
Entfeuchter ML180-MLT350 8.2 Leistungsdiagramme Angenäherte Leistung in kg/h. Wenden Sie sich an Ihre nächste Munters-Vertretung, wenn Sie ausführlichere Informationen benötigen. HINWEIS! Die unten angegebenen Zahlen basieren auf einem nominalen Luftstrom. Temperatur Prozessluft (°C) Relative Feuchtigkeit Prozessluft (% r.F.) Entfeuchtungsleistung, kg/h (abgeführte Feuchtigkeit pro Stunde) -
Seite 29: Technische Daten
Entfeuchter ML180-MLT350 8.3 Technische Daten Modell ML180 ML270 MLT350 Prozessluft Nomineller Luftstrom (m 0,05 0,075 0,097 Nomineller Luftstrom (m Verfügbarer statischer Mindestdruck (Pa) Leistung Ventilatormotor (kW) bei 50 Hz 0,25 0,36 0,25 Leistung Ventilatormotor (kW) bei 60 Hz 0,25 0,36... - Seite 30 (1) Die angegebenen Zahlen basieren auf einer Eingangstemperatur der Ventilatorluft von 20 °C und einer Luftdichte von 1,2 kg/m (2) Ohne optionale Filterbox F5 oder F7. (3) Die Luftentfeuchter ML180, ML270 und MLT350 verfügen über einen einzigen Motor, der sowohl den Prozess- als auch den Regenerationslüfter antreibt. (4) Kontakte für eine externe Anzeige (Ausgang).
-
Seite 31: Schallpegeldaten
4. Kanäle für Feuchtluft Begriffsbestimmungen: Lp(A) = Schalldruck (freies Feld, Richtfaktor Q=2, d=1 Abstand von der Quelle in Meter) Lp(A) = Lw(A) + 10Log(Q/(4πd²)) Lw(A) = Schalleistungspegel dB (A-bewertet) 8.4.1 Schalldaten ML180 Lp(A) bei 1 m Lw(A) Messbereich (Hz) 1000... -
Seite 32: Schalldaten Ml270
Entfeuchter ML180-MLT350 8.4.2 Schalldaten ML270 Lp(A) bei 1 m Lw(A) Messbereich (Hz) 1000 2000 4000 8000 Tabelle 8.4 Schall zu Zimmer, alle Ein- und Auslässen geleitet Kanal Lw(A) Messbereich (Hz) 1000 2000 4000 8000 Trockenluft Prozessluft 3. Reg. luft 4. Feuchtluft Tabelle 8.5 Schall in kanälen... -
Seite 33: Entsorgung
Entfeuchter ML180-MLT350 9 Entsorgung Die Verschrottung der Anlage muss gemäß den geltenden gesetzlichen Vorschriften erfolgen. Wenden Sie sich an die örtlichen Behörden. Die Rotoren bestehen aus einem nicht brennbaren Material und sollten wie Glasfasermaterial entsorgt werden. Wenn der Rotor mit umweltschädlichen Chemikalien in Berührung gekommen ist, muss eine Risikobewertung vorgenommen werden. -
