Anschließen der Boxen
Ausschließliche Verwendung der Frontboxen

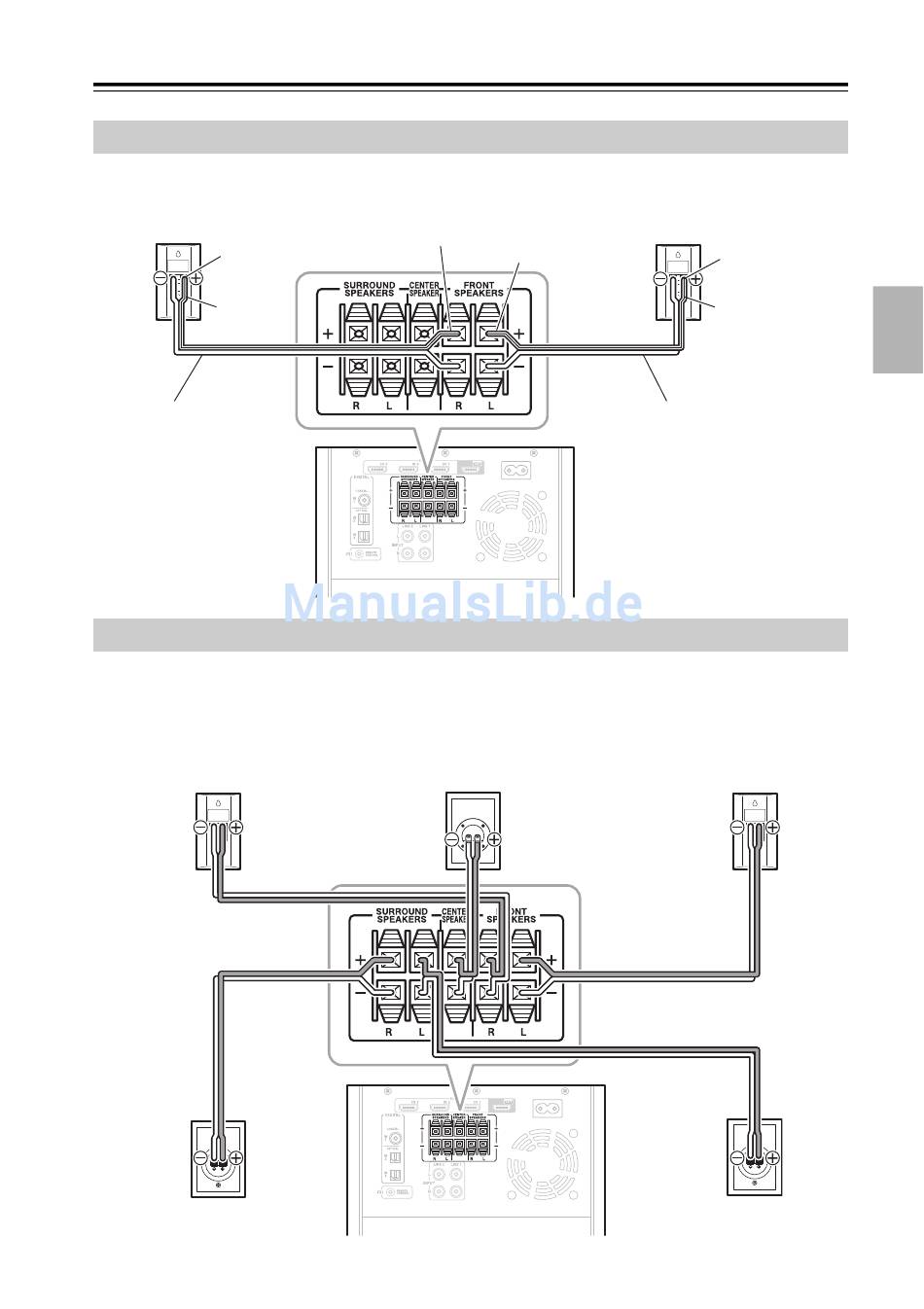

In der nachstehenden Abbildung wird gezeigt, wie man die beiliegenden Frontboxen in einem
2.1-System verwenden kann.
Rechte Frontbox
Rote Anschlussklemme
Rote
Leitung
Beiliegendes
Lautsprecherkabel
Anschließen eines 5.1-Boxensystems
Bei Verwendung weiterer Boxen, z.B. der SKS-22X von Onkyo, können Sie auch Surround-
Quellen im 5.1-Kanal-Format abspielen. In der nachstehenden Abbildung wird gezeigt, wie man
die im Lieferumfang enthaltenen Frontboxen, eine Mittenbox sowie eine linke und rechte Sur-
round-Box anschließt.
Rechte Frontbox
Rechte
Surround-Box
—Fortsetzung
Rote Leitung
Rote Leitung
AC INLET
CAUTION :
SPEAKER IMPEDANCE
6 ~ 16Ω/SPEAKER
Mittenbox
AC INLET
CAUTION :
SPEAKER IMPEDANCE
6 ~ 16Ω/SPEAKER
Linke Frontbox
Weiße Anschluss-
klemme
Rote Leitung
Beiliegendes
Lautsprecherkabel
Linke Frontbox
Linke
Surround-Box
17
