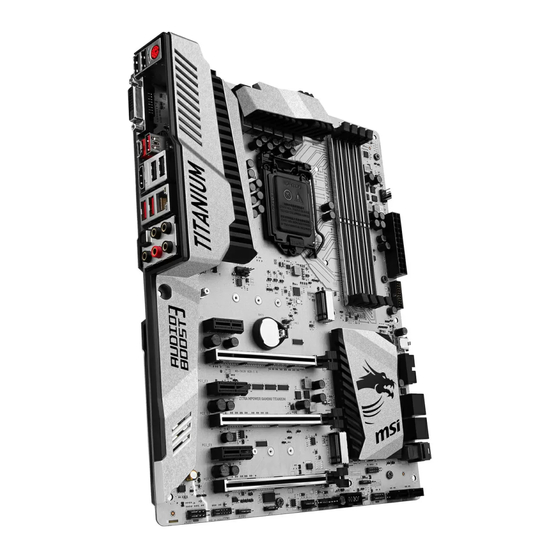

Seite 1 Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’ avoir choisi la carte mère MSI Z170A MPOWER GAMING ® TITANIUM. Ce manuel fournit une rapide présentation avec des illustrations explicatives qui vous aideront à...
Seite 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора http://youtu.be/bf5La099urI Quick Start...
Seite 3 Installing DDR4 memory/ Installation des DDR4-Speichers/ Installer une mémoire DDR4/ Установка памяти DDR4 http://youtu.be/T03aDrJPyQs Quick Start...
Seite 4 Connecting the Front Panel Header/ Anschließen der Frontpanel-Stiftleiste/ Connecter un connecteur du panneau avant/ Подключение разъемов передней панели http://youtu.be/DPELIdVNZUI HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin JFP1...
Seite 5 Installing the Motherboard/ Installation des Motherboards/ Installer la carte mère/ Установка материнской платы Quick Start...
Seite 6 Installing SATA Drives/ Installation der SATA-Laufwerke/ Installer le disque dur SATA/ Установка дисков SATA http://youtu.be/RZsMpqxythc Quick Start...
Seite 7 Installing a Graphics Card/ Einbau der Grafikkarte/ Installer une carte graphique/ Установка дискретной видеокарты http://youtu.be/mG0GZpr9w_A Quick Start...
Seite 8 Connecting Peripheral Devices/ Peripheriegeräte/ Connecter un périphérique anschliessen/ Подключение периферийных устройств VIII Quick Start...
Seite 9 Connecting the Power Connectors/ Stromanschlüsse anschliessen/ Connecter les câbles du module d’ alimentation/ Подключение разъемов питания http://youtu.be/gkDYyR_83I4 JPWR1 JPWR2 Quick Start...
Seite 10: Power On/ Einschalten/ Mettre Sous-Tension/ Включение Питания
Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start...
Seite 11: Inhaltsverzeichnis
Contents Safety Information ....................2 Specifications ......................3 Rear I/O Panel ....................... 9 Overview of Components ..................12 CPU Socket ......................13 DIMM Slots ......................14 PCI_E1~6: PCIe Expansion Slots ................15 PCIe slots bandwidth table ................... 15 SATA1~6: SATA 6Gb/s Connectors ............... 17 M2_1 &...
Seite 12: Safety Information
Safety Information The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start. Hold the motherboard by the edges to avoid touching sensitive components.
Seite 13: Specifications
ƒ Supports Intel Extreme Memory Profile (XMP) ® * For the latest information about memory, please visit http://www.msi.com 3x PCIe 3.0 x16 slots* 3x PCIe 3.0 x1 slots* Expansion Slots * PCI_E6 slot and PCIe x1 slots share the same bandwidth. Please refer to page 15 for PCIe slots bandwidth table.
Seite 14 Continued from previous page Intel Z170 Chipset ® 6x SATA 6Gb/s ports* Support RAID 0, RAID 1, RAID 5 and RAID 10 ƒ 2x M.2 slots (Key M)* Supports up to PCIe 3.0 x4 and SATA 6Gb/s ƒ Supports 2242/ 2260/ 2280/ 22110 storage devices** ƒ...
Seite 15 Continued from previous page 1x 24-pin ATX main power connector 1x 8-pin ATX 12V power connector 6x SATA 6Gb/s connectors 2x M.2 slots 1x U.2 port 1x USB 2.0 connector (supports additional 2 USB 2.0 ports) 2x USB 3.1 Gen1 connectors (supports additional 4 USB 3.1 Gen1 ports) 1x USB 3.1 Gen1 Type-C port Internal Connectors...
Seite 16 Extreme Tuning Utility ® Norton Internet Security Solution ™ Google Chrome ,Google Toolbar, Google Drive ™ SteelSeries Engine 3 CPU-Z MSI GAMING GAMING CERTIFIED AUDIO BOOST 3 Isolated Audio PCB ƒ EMI Shielding ƒ High Quality Audio Capacitors ƒ Golden Audio Connectors ƒ...
Seite 17 High Temperature Protection ˜ Features Steel Armor PCIe Slot ˜ COMMAND CENTER System Monitor ƒ Smart Fan Control ƒ RAMDISK LIVE UPDATE 6 M-CLOUD USB Redrivers CPU-Z MSI GAMING Steel Series Engine 3 SUPER CHARGER Continued on next page Speciﬁcations...
Seite 18 Continued from previous page DDR4 BOOST Support Dual-Channel DDR4 Memory Support ƒ Isolated DDR4 Circuit Design ƒ DDR4 XMP Ready ƒ Steel Armor Ready ƒ PCI Express 3.0 Support 2-Way Nvidia SLI Support ƒ 3-Way AMD CrossFire Support ƒ Multi-GPU with Steel Armor USB 3.1 Gen2 Type-A/ Type-C Ready Specification Highlights...
Seite 19: Rear I/O Panel
Rear I/O Panel Audio Ports USB 2.0 PS/2 USB 3.1 Gen2 DVI-D USB 3.1 Gen2 Type-C USB 2.0 Optical S/PDIF-Out USB 3.1 Gen1 LAN Port LED Status Table Link/ Activity LED Speed LED Status Description Status Description No link 10 Mbps connection Yellow Linked Green...
Seite 20: Realtek Hd Audio Manager
Realtek HD Audio Manager After installing the Realtek HD Audio driver, the Realtek HD Audio Manager icon will appear in the system tray. Double click on the icon to launch. Device Selection Advanced Settings Jack Status Application Enhancement Main Volume Connector Strings Profiles...
Seite 21 Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer Rear I/O Panel...
Seite 22: Overview Of Components
Overview of Components DIMM1 DIMM2 CPUFAN1 SYSFAN1 DIMM3 CPU Socket JPWR2 DIMM4 EZ Debug LED V-Check points CPUFAN2 JPWR1 JUSB3 M2_1 JBAT1 PCI_E1 USB4 JUSB2 PCI_E2 PCI_E3 SATA5_6 PCI_E4 SATA3_4 PCI_E5 U2_1 M2_2 JCI1 PCI_E6 JFP2 SATA2 SATA1 JFP1 JAUD1 JSLOW1 JTPM1 JUSB1...
Seite 23: Cpu Socket
Always unplug the power cord from the power outlet before installing or removing the CPU. Please retain the CPU protective cap after installing the processor. MSI will deal with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket.
Seite 24: Dimm Slots
DIMM Slots DIMM1 DIMM3 Channel A Channel B DIMM2 DIMM4 Memory module installation recommendation DIMM4 DIMM4 DIMM3 DIMM2 DIMM2 DIMM2 DIMM1 Important Always insert memory modules in the DIMM2 slot first. Due to chipset resource usage, the available capacity of memory will be a little less than the amount of installed.
Seite 25: Pci_E1~6: Pcie Expansion Slots
PCI_E1~6: PCIe Expansion Slots PCI_E1: PCIe 3.0 x1 PCI_E2: PCIe 3.0 x16 PCI_E3: PCIe 3.0 x1 PCI_E4: PCIe 3.0 x8 PCI_E5: PCIe 3.0 x1 PCI_E6: PCIe 3.0 x4 Important For a single PCIe x16 expansion card installation with optimum performance, using the PCI_E2 slot is recommended.
Seite 26 Multiple graphics cards installation recommendation Overview of Components...
Seite 27: Sata1~6: Sata 6Gb/S Connectors
SATA1~6: SATA 6Gb/s Connectors These connectors are SATA 6Gb/s interface ports. Each connector can connect to one SATA device. SATA6 SATA5 SATA4 SATA3 SATA1 SATA2 Important Please do not fold the SATA cable at a 90-degree angle. Data loss may result during transmission otherwise.
Seite 28: M2_1 & M2_2: M.2 Slot (Key M)
M2_1 & M2_2: M.2 Slot (Key M) Important Intel RST only supports PCIe M.2 SSD with UEFI ROM, ® does not support Legacy ROM. Video Demonstration Watch the video to learn how to Install M.2 module. http://youtu.be/JCTFABytrYA Installing M.2 module Remove the screw from the base screw.
Seite 29: U2_1: U.2 Connector
U2_1: U.2 Connector This connector is a U.2 interface port. Each connector can connect to one PCIe 3.0 x4 NVMe storage device. Important The U.2 port will be unavailable when installing the M.2 storage device in M2_2 slot. Video Demonstration Watch the video to learn how to Install U.2 SSD.
Seite 30 M.2/ U.2 & SATA combination table Available SATA connectors PCIe/ PCIe/ PCIe/ M2_1 Empty Empty Empty SATA SATA SATA M2_2 PCIe PCIe SATA Empty Empty SATA ─ ─ ─ ✓ ✓ ─ U2_1 ✓ ✓ ─ ✓ ✓ ─ SATA1 ✓...
Seite 31 1xM.2 SATA+ 1xU.2+ 4xSATA 1xM.2 PCIe+ 1xU.2+ 4xSATA SATA PCIe SATA1 SATA2 SATA1 SATA2 1xU.2+ 6xSATA 1xM.2 PCIe+ 1xM.2 SATA+ 2xSATA PCIe SATA SATA1 SATA2 2xM.2 SATA+ 2xSATA SATA SATA Overview of Components...
Seite 32: Jpwr1~2: Power Connectors
JPWR1~2: Power Connectors These connectors allow you to connect an ATX power supply. JPWR2 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground JPWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Important...
Seite 33: Jfp1, Jfp2: Front Panel Connectors
JFP1, JFP2: Front Panel Connectors These connectors connect to the switches and LEDs on the front panel. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer + JFP2...
Seite 34: Usb4: Usb 3.1 Gen1 Type-C Connector
USB4: USB 3.1 Gen1 Type-C Connector This connector is a USB 3.1 Gen1 Type-C connector. Each connector can connect to one USB 3.1 Gen1 device. JUSB2~3: USB 3.1 Gen1 Connectors These connectors allow you to connect USB 3.1 Gen1 ports on the front panel. Power USB2.0+ USB3_RX_DN...
Seite 35: Jusb1: Usb 2.0 Connector
JUSB1: USB 2.0 Connector This connector allows you to connect USB 2.0 ports on the front panel. USB0- USB1- USB0+ USB1+ Ground Ground No Pin Important Note that the VCC and Ground pins must be connected correctly to avoid possible damage.
Seite 36: Cpufan1~2,Sysfan1~3: Fan Connectors
CPUFAN1~2,SYSFAN1~3: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode and Voltage Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. Voltage Mode fan connectors control fan speed by changing voltage.
Seite 37: Jci1: Chassis Intrusion Connector
JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis intrusion event (default) Using chassis intrusion detector Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. Close the chassis cover. Go to BIOS >...
Seite 38: Jslow1: Slow Mode Booting Jumper
JSLOW1: Slow Mode Booting Jumper This jumper is used for LN2 cooling solution, that provides the extreme overclocking conditions, to boot at a stable processor frequency and to prevent the system from crashing. Normal Enabled (default) (Please enable this jumper during BIOS POST.) Important Users will try extreme low temperature overclocking at their own risks.
Seite 39: Fv1: V-Check Points
FV1: V-Check Points These voltage-check points are used to measure the current system voltages. A multimeter (not included) will be required to check voltages. VCCIO VCCSA JLED1: RGB LED connector This connector allows you to connect the RGB LED strip. +12V Important This connector supports 5050 RGB multi-color LED strips (12V/G/R/B) within 2...
Seite 40: Led Status Indicators
LED Status Indicators Debug Code LED EZ Debug LED: DRAM BOOT Slow Mode LED LED Status Table LED Status Description White CPU is not detected or fail DRAM White Memory is not detected or fail EZ Debug LED White GPU is not detect or fail BOOT White Booting device is not detected or fail...
Seite 41: Hexadecimal Character Table
Hexadecimal Character Table Hexadecimal Debug Code 0 1 2 3 4 5 6 7 8 9 A B C D E F LED display Boot Phases Security (SEC) – initial low-level initialization Pre-EFI Initialization (PEI) – memory initialization Driver Execution Environment (DXE) – main hardware initialization Boot Device Selection (BDS) –...
Seite 42 PEI Error Codes Driver connecting is started PCI Bus initialization is started Memory initialization error. Invalid memory type or incompatible memory PCI Bus Hot Plug Controller Initialization speed PCI Bus Enumeration 32 Memory initialization error. SPD reading has failed PCI Bus Request Resources PCI Bus Assign Resources Memory initialization error.
Seite 43: Acpi States Codes
System Agent initialization error Recovery capsule is not found PCH initialization error Invalid recovery capsule Some of the Architectural Protocols are FB - FF Reserved for future AMI error codes not available ACPI States Codes PCI resource allocation error. Out of Resources The following codes appear after booting No Space for Legacy Option ROM...
Seite 44: Bios Setup
Press Delete key, when the Press DEL key to enter Setup Menu, F11 to enter Boot Menu message appears on the screen during the boot process. Use MSI FAST BOOT application. Click on GO2BIOS button and choose OK. The system will reboot and enter BIOS setup directly.
Seite 45: Resetting Bios
Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: Press Del key to enter the BIOS Setup during POST.
Seite 46: Ez Mode
EZ Mode At EZ mode, it provides the basic system information and allows you to configure the basic setting. To configure the advanced BIOS settings, please enter the Advanced Mode by pressing the Setup Mode switch or F7 function key. XMP switch Setup Mode switch Screenshot...
Seite 47 GAME BOOST switch - click on the center button to turn the GAME BOOST function on or off. Important Please don’ t make any changes in OC menu and don’ t load defaults to keep the optimal performance and system stability after activating the GAME BOOST function. Favorites - press any Favorites tab or the F3 key to enter Favorites menu.
Seite 48: Advanced Mode
Advanced Mode Press Setup Mode switch or F7 function key can switch between EZ Mode and Advanced Mode in BIOS setup. XMP switch Setup Mode switch Screenshot Favorites Language System information GAME BOOST switch Boot device priority bar BIOS menu BIOS menu selection selection...
Seite 49: Oc Menu
OC Menu This menu is for advanced users who want to overclock the motherboard. Important Overclocking your PC manually is only recommended for advanced users. Overclocking is not guaranteed, and if done improperly, it could void your warranty or severely damage your hardware. If you are unfamiliar with overclocking, we advise you to use GAME BOOST function for easy overclocking.
Seite 50 CPU Ratio Mode [Dynamic Mode]* Selects the CPU Ratio operating mode. This item will appear when you set the CPU ratio manually. [Fixed Mode] Fixes the CPU ratio. [Dynamic Mode] CPU ratio will be changed dynamically according to the CPU loading.
Seite 51 Clockgen Features Press Enter to enter the sub-menu. Sets the detailed clockgen features. fDynamic Frequency Control [Disabled] When enabled, it allows CPU to run different base clock frequency steps dynamically according to CPU loading. This item will be disabled when the Dynamic Frequency Search is enabled.
Seite 52 fBCLK ORT Duration [Auto] Sets the value for BCLK ORT duration for overclocking. The value might vary depending on the actual overclocking scenario. DRAM Reference Clock [Auto]* Sets the DRAM reference clock. The valid value range depends on the installed CPU. This item appears when a CPU that supports this adjustment is installed.
Seite 53 fCPU Over Current Protection [Auto] Sets the current limit for CPU over-current protection. If set to Auto, BIOS will conﬁgure this setting 0utomatically. [Auto] This setting will be configured automatically by BIOS. [Enhanced] Extends the current range for over-current protection. fCPU Switching Frequency [Auto] Sets the PWM working speed to stabilize CPU Core voltage and minimize ripple range.
Seite 54 fDRAM Phase Control [Auto] Controls memory phase according to the DRAM loading. If set to Auto, BIOS will optimize the DRAM PWM phase automatically. [Auto] This setting will be configured automatically by BIOS. [Optimized] Sets the optimum power phase profile. [Disabled] Disables the PWM power phase switching feature.
Seite 55 PCH Voltages control [Auto] These options allows you to set the voltages related to PCH. If set to Auto, BIOS will set these voltages automatically or you can set it manually. CPU Speciﬁcations Press Enter to enter the sub-menu. This sub-menu displays the information of installed CPU.
Seite 56 fIntel Virtualization Tech [Enabled] Enables or disables Intel Virtualization technology. [Enabled] Enables Intel Virtualization technology and allows a platform to run multiple operating systems in independent partitions. The system can function as multiple systems virtually. [Disabled] Disables this function. fIntel VT-D Tech [Disabled] Enables or disables Intel VT-D (Intel Virtualization for Directed I/O) technology.
Seite 57 fPackage C State limit [Auto] This item allows you to select a CPU C-state level for power-saving when system is idle. The options of C-state depend on the installed CPU. This item appears when Intel C-State is enabled. fCFG Lock [Enabled] Lock or un-lock the MSR 0xE2[15], CFG lock bit.
Seite 58: Software Description
7/ 8.1/ 10. ® Installing Drivers Start up your computer in Windows 7/ 8.1/ 10. ® Insert MSI Driver Disc into your optical drive. ® The installer will automatically appear and it will find and list all necessary drivers. Click Install button.
Seite 59 Inhalt Sicherheitshinweis ....................2 Spezifikationen ...................... 3 Rückseite E/A ......................9 Übersicht der Komponenten ................12 CPU Sockel ......................13 DIMM-Steckplätze ....................14 PCI_E1~6: PCIe Erweiterungssteckplätze ............15 Tabelle der PCIe-Steckplätze-Bandbreiten ............15 SATA1~6: SATA 6Gb/s Anschlüsse ............... 17 M2_1 & M2_2: M.2 Steckplatz (Key M) ..............18 U2_1: U.2 Anschluss .....................
Seite 60: Sicherheitshinweis
Sicherheitshinweis Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
Seite 61: Spezifikationen
ƒ Unterstützt Intel Extreme Memory Profile (XMP) ® * Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com 3x PCIe 3.0 x16-Steckplätze* Erweiterung- 3x PCIe 3.0 x1-Steckplätze* anschlüsse * Der PCI_E6 Steckplatz und die PCIe x1 Steckplätze teilen die dieselbe Bandbreite.
Seite 62: Aufbewahrung
Fortsetzung der vorherigen Seite Intel Z170 Chipsatz ® 6x SATA 6Gb/s Anschlüsse* Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 ƒ 2x M.2-Steckplätze (Key M)* Unterstützt bis zu PCIe 3.0 x4 und SATA 6Gb/s ƒ Unterstützt 2242/ 2260/ 2280/ 22110 Speichergeräte** ƒ...
Seite 63 Fortsetzung der vorherigen Seite 24-poliger ATX Stromanschluss x1 8-poliger ATX12V Stromanschluss x1 SATA 6Gb/s Anschlüsse x6 M.2 Steckplätze x2 U.2 Anschluss x1 USB 2.0 Anschluss x1 (unterstützt zusätzliche 2 USB 2.0-Ports) USB 3.1 Gen1 Anschlüsse x2 (unterstützt zusätzliche 4 USB 3.1 Gen1-Ports) USB 3.1 Gen1 Typ-C Anschluss x1 Interne Anschlüsse 4-polige CPU-Lüfter-Anschlüsse x2...
Seite 64 Extreme Tuning Utility ® Norton Internet Security Solution ™ Google Chrome , Google Toolbar, Google Drive ™ SteelSeries Engine 3 CPU-Z MSI GAMING GAMING CERTIFIED AUDIO BOOST 3 Isoliertes Audio PCB ƒ EMI-Abschirmung ƒ Hochwertig Audio-Kondensatoren ƒ Goldene Audio Anschlüsse ƒ...
Seite 65 Multiserver-Netzwerkoptimierung ƒ Verbesserte Reduktion von Lag Spikes & ƒ Verbindungseinbrüchen * Dieses Angebot wird für einen begrenzten Zeitraum gelten. Weitere Informationen finden Sie unter: www.msi.com CLICK BIOS 5 EZ Modus & Umschalten erweitertes Modus ƒ Board Explorer ƒ Hardware Monitor ƒ...
Seite 66 Fortsetzung der vorherigen Seite DDR4 BOOST Dual-Kanal DDR4 Speicher ƒ Isolierte DDR4 Schaltungsentwicklung ƒ DDR4 XMP Ready ƒ Steel Armor Ready ƒ PCI Express 3.0 2-Wege Nvidia SLI ƒ 3-Wege AMD CrossFire ƒ Multi-GPU mit Steel Armor USB 3.1 Gen2 Typ-A/ Typ-C Ready Spezifikation- Highlights USB 3.1 Gen1 Typ-C Ready...
Seite 67: Rückseite E/A
Rückseite E/A Audioanschlüsse USB 2.0 PS/2 USB 3.1 Gen2 DVI-D USB 3.1 Gen2 Typ-C USB 2.0 Optischer S/PDIF- Ausgang USB 3.1 Gen1 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Bezeichnung Keine Verbindung 10 Mbps-Verbindung Gelb Verbindung Grün 100 Mbps-Verbindung...
Seite 68: Realtek Hd Audio Manager
Realtek HD Audio Manager Nach der Installation des Realtek HD Audio-Treibers, wird das Symbol Realtek HD Audio Manager in der Taskleiste angezeigt. Klicken Sie doppelt auf dieses Symbol, um das Programm zu starten. Geräteauswahl Erweiterte Einstellungen Verbindungs- status Optimierungen Lautstärke Anschlüsse Profil Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle.
Seite 69: Audiobuchsen Für Den Anschluss Von Einem Kopfhörer Und Mikrofon
Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A...
Seite 70: Übersicht Der Komponenten
Übersicht der Komponenten DIMM1 DIMM2 CPUFAN1 SYSFAN1 DIMM3 CPU Sockel DIMM4 JPWR2 EZ Debug LED Spannungsmess- punkte CPUFAN2 JPWR1 JUSB3 M2_1 JBAT1 USB4 PCI_E1 JUSB2 PCI_E2 PCI_E3 SATA5_6 PCI_E4 SATA3_4 PCI_E5 U2_1 M2_2 JCI1 PCI_E6 JFP2 SATA2 SATA1 JFP1 JAUD1 JSLOW1 JTPM1 JUSB1...
Seite 71: Cpu Sockel
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
Seite 72: Dimm-Steckplätze
DIMM-Steckplätze DIMM1 DIMM3 Kanal A Kanal B DIMM2 DIMM4 Speichermodul-Installationsempfehlung DIMM4 DIMM4 DIMM3 DIMM2 DIMM2 DIMM2 DIMM1 Wichtig Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM2 zuerst. Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Größe der installierten Speicherkapazität. Basierend auf der Intel CPU Spezifikation wird eine Speicherspannung unter 1,35 Volt vorgeschlagen, um die CPU zu schützen.
Seite 73: Pci_E1~6: Pcie Erweiterungssteckplätze
PCI_E1~6: PCIe Erweiterungssteckplätze PCI_E1: PCIe 3.0 x1 PCI_E2: PCIe 3.0 x16 PCI_E3: PCIe 3.0 x1 PCI_E4: PCIe 3.0 x8 PCI_E5: PCIe 3.0 x1 PCI_E6: PCIe 3.0 x4 Wichtig Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler Leistung, empfehlen wir den PCI_E2 Steckplatz zu verwenden. Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen.
Seite 74 Mehrere Grafikkarten Einbauempfehlung Übersicht der Komponenten...
Seite 75: Sata1~6: Sata 6Gb/S Anschlüsse
SATA1~6: SATA 6Gb/s Anschlüsse Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA6 SATA5 SATA4 SATA3 SATA1 SATA2 Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein. SATA-Kabel haben identische Stecker an beiden Enden.
Seite 76: M2_1 & M2_2: M.2 Steckplatz (Key M)
M2_1 & M2_2: M.2 Steckplatz (Key M) Wichtig Intel RST unterstützt nur PCIe M.2 SSD mit UEFI ROM, ® Legacy-ROM wird NICHT unterstützt. Video-Demonstration Eine anschauliche Darstellung zur Installation eines M.2 Moduls finden Sie im Video: http://youtu.be/JCTFABytrYA Installation eines M.2 Moduls Entfernen Sie die Schraube aus dem Schraubsockel.
Seite 77: U2_1: U.2 Anschluss
U2_1: U.2 Anschluss Dieser Anschluss ist ein U.2 Schnittstellenmodul. Pro Anschluss kann ein PCIe 3.0 x4 NVMe Speichergerät angeschlossen werden. Wichtig Der U.2 Anschluss wird nicht zur Verfügung stehen, wenn Sie ein M.2-Speichergeräte im M2_2 Steckplatz installieren. Video-Demonstration Eine anschauliche Darstellung zur Installation einer U.2 SSD finden Sie im Video: http://youtu.be/KgFvKDxymvw Installation einer U.2 SSD...
Seite 78: Steckplätze Mit Beispielen Zu Den Verschiedenen Kombinationsmöglichkeiten
M.2/ U.2 & SATA Kombinationstabelle Verfügbare SATA Anschlüsse PCIe/ PCIe/ PCIe/ M2_1 leer leer leer SATA SATA SATA M2_2 PCIe PCIe SATA leer leer SATA ─ ─ ─ ✓ ✓ ─ U2_1 ✓ ✓ ─ ✓ ✓ ─ SATA1 ✓ ✓...
Seite 79 1xM.2 SATA+ 1xU.2+ 4xSATA 1xM.2 PCIe+ 1xU.2+ 4xSATA SATA PCIe SATA1 SATA2 SATA1 SATA2 1xU.2+ 6xSATA 1xM.2 PCIe+ 1xM.2 SATA+ 2xSATA PCIe SATA SATA1 SATA2 2xM.2 SATA+ 2xSATA SATA SATA Übersicht der Komponenten...
Seite 80: Jpwr1~2: Stromanschlüsse
JPWR1~2: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. JPWR2 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground JPWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Wichtig Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.
Seite 81: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer + JFP2 Buzzer - Speaker +...
Seite 82: Usb4: Usb 3.1 Gen1 Typ-C Anschluss
USB4: USB 3.1 Gen1 Typ-C Anschluss Dieser Anschluss ist einer USB 3.1 Gen1 Typ-C Anschluss. Pro Anschluss kann ein USB 3.1 Gen1 Gerät angeschlossen werden. JUSB2~3: USB 3.1 Gen1 Anschlüsse Mit diesen Anschlüssen können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel verbinden.
Seite 83: Jusb1: Usb 2.0 Anschluss
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und den iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
Seite 84: Cpufan1~2,Sysfan1~3: Stromanschlüsse Für Lüfter
CPUFAN1~2,SYSFAN1~3: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Spannung und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im Spannungsmodus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Spannungsänderungen. Wenn Sie einen 3-Pin (Non- PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden.
Seite 85: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff aus (Standardwert) Gehäusekontakt-Detektor verwenden Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. Schließen Sie die Gehäuseabdeckung. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. Stellen Sie Chassis Intrusion auf Enabled.
Seite 86: Jslow1: Slow Mode Booting Steckbrücke
JSLOW1: Slow Mode Booting Steckbrücke Diese Steckbrücke wird für die LN2-Kühlungen verwendet. Der Slow Mode startet den Prozessor mit einer stabilen Frequenz und verhindert dadurch einen Systemcrash. Normal Aktiviert (Standardwert) (Aktivieren Sie bitte diese Steckbrücke während des BIOS POST.) Wichtig Anwender können bei extremer Kühlung auf eigenes Risiko übertakten.
Seite 87: Fv1: Spannungsmesspunkte-Anschluss
FV1: Spannungsmesspunkte-Anschluss Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu messen. Ein Multimeter (nicht enthalten) wird für die Spannungsmessung benötigt. VCCIO VCCSA JLED1: RGB-LED-Anschluss Mit diesem Anschluss können Sie den RGB-LED-Streifen anschließen. +12V Wichtig Dieser Anschluss unterstützt die 5050 RGB Mehr-Farb-LED-Streifen (12V/G/R/B) bis maximal 2 Meter.
Seite 88: Led Statusanzeige
LED Statusanzeige Debug Code LED EZ Debug LED: DRAM BOOT Slow Mode LED Die Tabelle der LED Statusanzeigen LED-Status Beschreibung weiß CPU wird nicht erkannt oder ist fehlerhaft DRAM weiß Speicher wird nicht erkannt oder ist fehlerhaft EZ Debug weiß GPU wird nicht erkannt oder ist fehlerhaft BOOT weiß...
Seite 89 Hexadezimalzeichen Hexadezimal Debug-Code 0 1 2 3 4 5 6 7 8 9 A B C D E F LED-Anzeige Boot-Phasen Sicherheit (SEC) – Low-Level-Initialisierung beim Start Pre-EFI-Initialisierung (PEI) – Speicher-Initialisierung Ausführungsumgebung des Treibers (DXE) – primäre Hardware-Initialisierung Auswahl des Boot-Gerätes (BDS) – Systemeinstellungen, Pre-OS Benutzer-Interface &...
Seite 90 PEI-Fehler-Codes ACPI Modul Initialisierung CSM Initialisierung Die Speicher-Initialisierung ist fehlgeschlagen. Ungültiger Reserviert für zukünftige AMI-DXE- 7A - 7F Speichertyp oder nicht kompatible Codes Speichergeschwindigkeit Boot Device Selection (BDS) Phase wird Die Speicher-Initialisierung ist gestartet fehlgeschlagen. Die SPD-Lesung ist Treiber-Verbindung wird gestartet fehlgeschlagen PCI Bus Initialisierung wird gestartet Die Speicher-Initialisierung ist...
Seite 91: Wiederherstellung Fortschritt-Codes
NVRAM aufräumen Wiederherstellung ausgelöst durch die Firmware (Auto recovery) Setzt die Konfiguration zurück (setzt die NVRAM-Einstellungen zurück) Wiederherstellung ausgelöst durch den Benutzer (Forced recovery) B8 - BF Reserviert für zukünftige AMI-Codes Der Wiederherstellungsprozess wurde gestartet DXE-Fehler-Codes Das Image der Wiederherstellung- Firmware wurde gefunden CPU-Initialisierungs-Fehler Das Image der Wiederherstellung-...
Seite 92: Bios-Setup
Während des BOOT-Vorgangs drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. Verwenden Sie die MSI FAST BOOT Anwendung. Klicken Sie die GO2BIOS-Taste und drücken OK. Das System startet neu und geht direkt ins BIOS.
Seite 93: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der ofﬁziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash- Laufwerk. BIOS-Aktualisierungsschritte: Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen.
Seite 94: Ez Modus
EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS- Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7. XMP Schalter Setup Modus Schalter Screenshot...
Seite 95 GAME BOOST Schalter - Klicken Sie auf die Taste, um die GAME BOOST Funktion zu aktiviert oder deaktiviert. Wichtig Bitte ändern Sie keine Werte im OC Menü und laden Sie keine Standardwerte während GAME BOOST aktiviert ist, um die optimale Leistung und Stabilität des Systems zu gewährleisten.
Seite 96: Erweiterter Modus
Erweiterter Modus Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. XMP Schalter Setup Modus Schalter Screenshot Favoriten Sprache System- information GAME BOOST Schalter Bootgeräte- Prioritätsleiste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige GAME BOOST Schalter / XMP Schalter/ Setup Modus Schalter/ Screenshot/...
Seite 97: Oc-Menü
OC-Menü Hier können Sie die Frequenz und Spannung anpassen. Die Erhöhung der Frequenz kann eine bessere Leistung erreichen.. Wichtig Die Übertaktung ist nur für fortgeschrittene Benutzer zu empfehlen. Eine erfolgreiche Übertaktung ist nicht gewährleistet. Die Anwendung von Übertaktungsmaßnahmen kann zu Verlust der Garantie oder zur Beschädigung der Hardware führen.
Seite 98 X-Core Ratio Limit [Auto]* Hier können Sie den CPU Multiplikator für die verschiedenen aktiven Kerne einstellen. Diese Option erscheint nur, wenn eine CPU installiert ist, die diese Funktion unterstützt. Adjusted CPU Frequency Zeigt die eingestellte Frequenz der CPU an. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich.
Seite 99 CPU Base Clock (MHz) Hier können Sie den CPU Grundtakt anpassen. Sie können die CPU übertakten, indem Sie diesen Wert verändern. Bitte beachten Sie, dass die Übertaktung (und das Ergebnis) und die Stabilität nicht gewährleistet sind. Diese Option wird angezeigt, wenn der installierte Prozessor diese Funktion unterstützt.
Seite 100 fDynamic Frequency Search Step (MHz) [Auto] Setzt eine Erhöhung/ Wert für jeden Schritt der Grundtakt-Optimierung. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Dieser Punkt wird aktiviert, wenn Dynamic Frequency Search aktiviert ist. fBCLK Amplitude [Auto] Setzt den Wert des BCLK Amplitudes für Übertaktung.
Seite 101 DigitALL Power Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Steuert die digitale CPU PWM. fCPU Loadline Calibration Control [Auto] Legt einen bestimmten CPU-Loadline-Calibration-Modus bei voller Systemauslastung fest, um eine gute Übertaktungsleistung und optimale Stabilität zu erreichen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konﬁgurieren.
Seite 102 fCPU Under Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den CPU-Unterspannungsschutz fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konﬁgurieren. Höhere Spannung bietet weniger Schutz und kann das System beschädigen. fCPU GT Over Current Protection [Auto] Legen Sie den aktuellen Grenzwert für den CPU-GT-Überstromschutz fest.
Seite 103 fDRAM Switching Frequency [Auto] Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die DRAM-Spannung und den Ripple Bereich zu stabilisieren. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konﬁgurieren. fDRAM VRM Over Temperature Protection [Auto] Setzen Sie für den Übertemperaturschutz die Temperaturgrenze auf DRAM VRM.
Seite 104 CPU Features Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. fHyper-Threading [Enabled] Die Intel Hyper-Threading Technologie behandelt die Prozessorkerne innerhalb des Prozessors als multi-logische Prozessoren, die Anweisungen simultan durchführen können. Dadurch tritt eine wesentliche Verbesserung der Systemleistung ein. Diese Option wird angezeigt, wenn die installierte CPU diese Einstellungen unterstützt.
Seite 105 fAdjacent Cache Line Prefetch [Enabled] Aktiviert oder deaktiviert den CPU Hardware Prefetcher (MLC Spatial prefetcher). [Enabled] Ermöglicht Adjacent Cache Line Prefetch zur Verringerung der Cache Latenzzeit und zur Leistungssteigerung von Applikationen. [Disabled] Aktiviert nur die angeforderten Cache-Zeilen. fCPU AES Instructions [Enabled] Aktiviert oder deaktiviert die CPU AES (Advanced Encryption Standard-New Instructions) Unterstützung.
Seite 106 fIntel Turbo Boost [Enabled] Aktivieren oder deaktivieren Sie Intel Turbo Boost. Diese Option gilt für Normal ® Mode und und wird angezeigt, wenn die installierte CPU diese Einstellungen unterstützt. [Enabled] Aktivieren Sie diese Funktion, um die CPU-Leistung automatisch zu erhöhen, wenn das System mehr Leistung benötigt. [Disabled] Deaktivieren Sie diese Funktion.
Seite 107: Softwarebeschreibung
Installation von Treibern Starten Sie Ihren Computer mit Windows 7/ 8.1/ 10. ® Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® Der Installer wird automatisch erscheint und findet und finden Sie die benötigten Treiber in die Liste.
Seite 108: Installation Von Utilities
Installation von Utilities Bevor Sie Anwendungen installieren, müssen Sie die Treiber-Installation vollständig beendet haben. Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® Der Installer wird automatisch erscheint. Klicken Sie auf Utilities. Wählen Sie die Dienstprogramme, die installiert werden soll.
Seite 109 Table des matières Informations de sécurité ..................2 Spécifications ......................3 Panneau arrière Entrée/ Sortie ................9 Vue d’ ensemble des composants ............... 12 Socket processeur ....................13 Slots DIMM ......................14 PCI_E1~6: Slots d'extension PCIe ................ 15 Tableau de débit des slots PCIe ................15 SATA1~6: Connecteurs SATA 6 Gb/s ..............
Seite 110: Informations De Sécurité
Informations de sécurité Les composants dans l’ emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’...
Seite 111: Spécifications
Mémoire ECC UDIMM (mode non-ECC)* ƒ Support Intel Extreme Memory Profile (XMP) ® * Veuillez vous référer au site http://www.msi.com pour les dernières informations sur la mémoire. 3 x slots PCIe 3.0 x16* 3 x slots PCIe 3.0 x1* Slots d’ extension * Le slot PCI_E6 et les slots PCIe x1 partagent la même bande passante.
Seite 112 Suite du tableau de la page précédente Chipset Intel Z170 ® 6 x ports SATA 6 Gb/s* Support RAID 0, RAID 1, RAID 5 et RAID 10 ƒ 2 x slots M.2 (Touche M)* Support jusqu’ à PCIe 3.0 x 4 et SATA 6 Gb/s ƒ...
Seite 113 Suite du tableau de la page précédente 1 x connecteur d’ alimentation principal ATX 24 broches 1 x connecteur d’ alimentation ATX 12V 8 broches 6 x connecteurs SATA 6 Gb/s 2 x slots M.2 1 x port U.2 1 x connecteur USB 2.0 (support de 2 autres ports USB 2.0) 2 x connecteurs USB 3.1 Gen1 (support de 4 autres ports USB 3.1 Gen1)
Seite 114 Norton Internet Security Solution ™ Google Chrome , Google Toolbar et Google Drive ™ SteelSeries Engine 3 CPU-Z MSI GAMING GAMING CERTIFIED AUDIO BOOST 3 Circuit audio isolé ƒ Protection contre les ondes électromagnétiques ƒ Condensateurs audio de haute qualité...
Seite 115 Réduction du lag et des risques de déconnexion ƒ * Cette fonctionnalité dépend d’ une offre limitée dans le temps. Veuillez vous référer au site www.msi.com pour plus d’ informations. CLICK BIOS 5 Possibilité d’ alterner entre les modes Simplifié et ƒ...
Seite 116 Suite du tableau de la page précédente Support de DDR4 BOOST 2 Support mémoire DDR4 double canal ƒ Circuit DDR4 isolé ƒ Compatible XMP DDR4 ƒ Compatible Steel Armor ƒ Support PCI Express 3.0 Support Nvidia SLI 2-Way ƒ Support AMD CrossFire 3-Way ƒ...
Seite 117: Panneau Arrière Entrée/ Sortie
Panneau arrière Entrée/ Sortie Ports Audio USB 2.0 PS/2 USB 3.1 Gen2 DVI-D USB 3.1 Gen2 Type-C USB 2.0 Sortie S/PDIF optique USB 3.1 Gen1 Tableau explicatif de l’ état de la LED du port LAN LED indiquant la connexion LED indiquant la vitesse et l’...
Seite 118 Realtek HD Audio Manager Après l’ installation du pilote Realtek HD Audio, l’ icône Realtek HD Audio Manager apparaît dans la barre des tâches du système. Double-cliquez sur l’ icône pour lancer le programme. Sélection du périphérique Paramètres avancés Etat des prises Jack Amélioration d’...
Seite 119 Ilustration de l’ utilisation des ports audio dédiés au casque et au microphone Ilustration de l’ utilisation du port audio dédié aux haut-parleurs AUDIO INPUT Ilustration de l’ utilisation des ports audio dédiés aux haut-parleurs 7.1 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Seite 120: Vue D' Ensemble Des Composants
Vue d’ ensemble des composants DIMM1 DIMM2 CPUFAN1 SYSFAN1 DIMM3 Socket processeur JPWR2 DIMM4 EZ Debug LED V-Check points CPUFAN2 JPWR1 JUSB3 M2_1 JBAT1 PCI_E1 USB4 JUSB2 PCI_E2 PCI_E3 SATA5_6 PCI_E4 SATA3_4 PCI_E5 U2_1 M2_2 JCI1 PCI_E6 JFP2 SATA2 SATA1 JFP1 JAUD1 JSLOW1...
Seite 121: Socket Processeur
électrique. Veuillez garder le capot de protection du processeur après l’ installation du processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n’ acceptera pas les cartes mère dont le capot de protection aura été retiré.
Seite 122: Slots Dimm
Slots DIMM DIMM1 DIMM3 Canal A Canal B DIMM2 DIMM4 Installation recommandée de module mémoire DIMM4 DIMM4 DIMM3 DIMM2 DIMM2 DIMM2 DIMM1 Important Veillez à toujours insérer un module de mémoire dans l’ emplacement DIMM2 en premier. Du fait des ressources utilisées par le chipset, la capacité de mémoire disponible est un peu moins élevée que celle installée.
Seite 123: Pci_E1~6: Slots D'extension Pcie
PCI_E1~6: Slots d'extension PCIe PCI_E1: PCIe 3.0 x 1 PCI_E2: PCIe 3.0 x 16 PCI_E3: PCIe 3.0 x 1 PCI_E4: PCIe 3.0 x 8 PCI_E5: PCIe 3.0 x 1 PCI_E6: PCIe 3.0 x 4 Important Si vous choisissez d’ installer une seule carte d’ extension PCIe x16, nous vous recommandons d’...
Seite 124 Installation recommandée pour une configuration multi-GPU Vue d’ ensemble des composants...
Seite 125: Sata1~6: Connecteurs Sata 6 Gb/S
SATA1~6: Connecteurs SATA 6 Gb/s Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA. SATA6 SATA5 SATA4 SATA3 SATA1 SATA2 Important Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de données pendant la transmission.
Seite 126: M2_1 Et M2_2: Slot M.2 (Touche M)
M2_1 et M2_2: Slot M.2 (Touche M) Important La technologie Intel RST supporte seulement un SSD ® M.2 PCIe avec une mémoire ROM UEFI et non avec une mémoire ROM Legacy. Vidéo de démonstration Référez-vous à la vidéo d’ instruction sur l’...
Seite 127 U2_1: Port U.2 Ce port utilise une interface U.2. Chaque port peut être relié à un périphérique de stockage PCIe 3.0 x4 NVMe. Important Le port U.2 est indisponible si un périphérique de stockage M.2 est connecté au slot M2_2. Vidéo de démonstration Référez-vous à...
Seite 128 Tableau de combinaison M.2/ U.2 et SATA Connecteurs disponibles SATA PCIe/ PCIe/ PCIe/ M2_1 Vide Vide Vide SATA SATA SATA M2_2 PCIe PCIe SATA Vide Vide SATA ─ ─ ─ ✓ ✓ ─ U2_1 ✓ ✓ ─ ✓ ✓ ─ SATA1 ✓...
Seite 129 1 x M.2 SATA + 1 x U.2 + 4 x SATA 1 x M.2 PCIe + 1 x U.2 + 4 x SATA SATA PCIe SATA1 SATA2 SATA1 SATA2 1 x M.2 PCIe + 1 x M.2 SATA + 2 x SATA 1 x U.2 + 6 x SATA PCIe SATA...
Seite 130: Jpwr1~2: Connecteurs D' Alimentation
JPWR1~2: Connecteurs d’ alimentation Ces connecteurs vous permettent de relier une alimentation ATX. JPWR2 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground JPWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Important...
Seite 131: Jfp1, Jfp2: Connecteurs De Panneau Avant
JFP1, JFP2: Connecteurs de panneau avant Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer +...
Seite 132: Usb4: Connecteur Usb 3.1 Gen1 Type-C
USB4: Connecteur USB 3.1 Gen1 Type-C Ce connecteur est un connecteur USB 3.1 Gen1 Type-C. Chaque connecteur peut être relié à un appareil USB 3.1 Gen1. JUSB2~3: Connecteurs USB 3.1 Gen1 Ces connecteurs vous permettent de relier un port USB 3.1 Gen1 sur le panneau avant.
Seite 133: Jusb1: Connecteur Usb 2.0
Notez que les broches VCC et Terre doivent être branchées correctement afin d’ éviter tout dommage sur la carte mère. Pour recharger votre tablette, smartphone ou autre périphérique par l’ intermédiaire d’ un port USB, veuillez installer l’ utilitaire MSI SUPER CHARGER. ®...
Seite 134: Cpufan1~2,Sysfan1~3: Connecteurs Pour Ventilateurs
CPUFAN1~2,SYSFAN1~3: Connecteurs pour ventilateurs Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode tension. En mode PWM, les connecteurs fournissent une sortie de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle de vitesse.
Seite 135: Jci1: Connecteur Intrusion Châssis
JCI1: Connecteur intrusion châssis Ce connecteur est relié à un câble d’ interrupteur intrusion châssis. Normal Commencer l’ activité intrusion châssis (défaut) Utilisation du détecteur d’ intrusion châssis Reliez le connecteur JCI1 à l’ interrupteur ou au capteur d’ intrusion châssis situé sur le boîtier du PC.
Seite 136: Jslow1: Interrupteur De Démarrage Du Mode Ralenti
JSLOW1: Interrupteur de démarrage du mode ralenti Cet interrupteur est la solution de refroidissement LN2, fournissant les conditions extrêmes d’ overclocking, à se démarrer à la fréquence stable du processeur et ainsi prévenir le crash du système. Normal Activé (défaut) (Activez cet interrupteur pendant POST du BIOS.) Important...
Seite 137: Fv1: V-Check Points
FV1: V-Check Points Ces points de mesure de tension servent à mesurer les tensions du système. Un multimètre est nécessaire pour vérifier les tensions (multimètre non fourni). VCCIO VCCSA JLED1: Connecteur RGB LED Ce connecteur vous permet de connecter le ruban LED RGB. +12V Important Ce connecteur supporte des rubans LED multicolores RGB (12V/G/R/B) de type 5050...
Seite 138: Indicateurs D' État Led
Indicateurs d’ état LED Debug Code LED EZ Debug LED: DRAM BOOT LED de mode ralenti Tableau explicatif de l’ état des LED Etat LED Description Le CPU n’ est pas détecté ou son initiali- Blanc sation a échoué. La mémoire DRAM n’ est pas détectée DRAM Blanc ou son initialisation a échoué.
Seite 139: Phase De Démarrage
Debug Code LED La Debug Code LED affiche les codes de progression et d’ erreur pendant et après le processus de POST. Référez-vous au tableau de Debug Code LED pour plus de détails. Tableau des caractères hexadécimaux Hexadécimaux Affichage de 0 1 2 3 4 5 6 7 8 9 A B C D E F Debug Code Phase de démarrage...
Seite 140 Initialisation de la post-mémoire de L’ initialisation du PCH DXE SMM est 38 - 3A l’ agent système (module agent système lancée. spécifique) Initialisation des périphériques du PCH L’ initialisation de la post-mémoire du Initialisation du PCH DXE (module PCH PCH est lancée.
Seite 141: Codes D' État Acpi
Codes de progression de la Initialisation des options Legacy de la récupération mémoire ROM Réinitialisation du système Condition de récupération déclenchée par le firmware (récupération automatique) Branchement à chaud de la USB Condition de récupération déclenchée par Branchement à chaud du bus PCI l’...
Seite 142: Configuration Du Bios
Menu, F11 to enter Boot Menu) sur l’ écran, veuillez appuyer sur la touche Suppr. Quand l’ ordinateur est déjà en marche, vous pouvez utiliser l’ application MSI FAST BOOT. Cliquez sur le bouton GO2BIOS puis sur OK. Le système redémarre et entre dans l’...
Seite 143: Réinitialiser Le Bios
Avant la mise à jour : Veuillez télécharger la dernière version de BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le nouveau BIOS sur le lecteur flash USB. Mettre le BIOS à jour : Appuyez sur la touche Suppr pour entrer dans l’ interface Setup du BIOS pendant le processus de POST.
Seite 144: Ez Mode (Mode Simplifié)
EZ Mode (mode simplifié) Le mode EZ vous fournit les informations basiques du système et vous permet de configurer les réglages de base. Si vous souhaitez configurer les réglages du BIOS, veuillez utiliser le mode Advanced en appuyant sur le switch Setup Mode (Interrupteur de modes de réglages) ou la touche de fonction F7.
Seite 145 Interrupteur XMP - cliquez sur le cercle intérieur pour activer ou désactiver le profil XMP (Extreme Memory Profile). Cliquez sur le cercle extérieur pour choisir le profil XMP. Cet interrupteur est seulement disponible si le profil XMP supporte le module de mémoire installé.
Seite 146: Advanced Mode (Mode Avancé)
Advanced Mode (mode avancé) Appuyez sur le Setup Mode switch (interrupteur de modes de réglages) ou sur la touche de fonction F7 pour commuter entre le mode simplifié et le mode avancé. Interrupteur de Capture Interrupteur XMP Favoris modes de réglages d’...
Seite 147: Oc Menu (Menu Overclocking)
OC Menu (menu overclocking) Ce menu est destiné aux utilisateurs avancés souhaitant overclocker leur carte mère. Important L’ overclocking manuel du PC n’ est recommandé que pour les utilisateurs avancés. L’ overclocking n’ est pas garanti et une mauvaise manipulation peut rendre nulle votre garantie et sévèrement endommager votre matériel.
Seite 148 CPU Ratio Mode [Dynamic Mode]* Choisit le mode d'opération du ratio du processeur. Ce menu apparaît lorsque vous réglez le ratio manuellement. [Fixed Mode] Fixe le ratio. [Dynamic Mode] Le ratio sera modifié dynamiquement selon la charge du processeur. Ring Ratio [Auto] Définit le ratio Ring (soit du cache du processeur).
Seite 149 CPU Base Clock Apply Mode [Auto]* Définit le mode d’ application pour le réglage de la fréquence de base du processeur. [Auto] Ce réglage est configuré automatiquement par le BIOS. [Next Boot] Le processeur fonctionne avec une fréquence de base paramétrée pour le prochain démarrage.
Seite 150 fDynamic Frequency Search Step (MHz) [Auto] Règle un incrément/une valeur pour chaque étape d’ optimisation de la fréquence de base. En mode Auto, le BIOS configure ce réglage automatiquement. Disponible lorsque la fonction Dynamic Frequency Search est activée. fBCLK Amplitude [Auto] Règle la valeur de l’...
Seite 151 fCPU Loadline Calibration Control [Auto] Définit un mode spécifique de calibration du CPU pour utiliser le système en pleine charge et obtenir de bonnes performances et une stabilité d'overclocking. Mis en [Auto], le BIOS configure ce réglages automatiquement. fCPU Over Voltage Protection [Auto] Déﬁnit une limite de tension pour la protection contre la surtension du CPU.
Seite 152 fCPU GT Over Current Protection [Auto] Définit une limite actuelle pour la protection contre la surtension du CPU GT. En Auto, le BIOS configure automatiquement ce réglage. [Auto] Le BIOS configure automatiquement ce réglage. [Enhanced] Augmente la limite de consommation pour protéger contre la surcharge électrique.
Seite 153 fDRAM VRM Over Temperature Protection [Auto] Déﬁnit la limite de température sur la protection surchauffe de DRAM VRM. La fréquence DRAM peut être restreint lorsque VRM dépasse la température spéciﬁée. En Auto, le BIOS conﬁgure automatiquement ce réglage. SVID Communication [Auto]* Active ou désactive le support SVID (Serial Voltage Identification).
Seite 154 fHyper-Threading [Enabled] La technologie d’ hyper-threading traite chaque cœur processeur comme un processeur logique indépendant doté de ses propres données et permet de les faire fonctionner de manière simultanée. Ainsi, les performances système sont grandement améliorées. Cette fonction ne sera utilisable que si le processeur installé...
Seite 155 fAdjacent Cache Line Prefetch [Enabled] Active ou désactive le prefetcher matériel du processeur (MLC Spatial prefetcher). [Enabled] Active le prefetcher de la ligne de cache adjacente pour réduire le temps de latence et ajuster les performances dans l'application spécifique. [Disabled] Active seulement la ligne de cache exigée.
Seite 156 fEIST [Enabled] Active ou désactive Enhanced Intel SpeedStep Technology. Ce menu apparaît ® lorsque OC Explore Mode est mis en Normal. [Enabled] Active la technologie EIST pour ajuster la tension du processeur et de la fréquence du cœur de manière dynamique. Cela diminue la consommation d’...
Seite 157: Informations Sur Les Logiciels
Installer les pilotes Allumez l’ ordinateur sous Windows 7/ 8.1/ 10. ® Insérez le disque MSI Driver Disc dans le lecteur optique. ® L’ outil d’ installation apparaît automatiquement. Il trouvera et listera tous les pilotes dont vous avez besoin.
Seite 158: Installer Les Utilitaires
Installer les utilitaires Avant d’ installer les utilitaires, il faut compléter l’ installation des pilotes. Insérez le disque MSI Driver Disc dans le lecteur optique. ® L’ outil d’ installation apparaît automatiquement. Cliquez sur l’ onglet Utilities. Choisissez les utilitaires que vous voulez installer.
Seite 159 Содержание Безопасное использование продукции ............. 2 Технические характеристики ................3 Задняя панель портов ввода/ вывода ..............9 Компоненты материнской платы ..............12 Процессорный сокет ................... 13 Слоты DIMM ......................14 PCI_E1~6: Слоты расширения PCIe ..............15 Таблица пропускной способности слотов PCIe ..........15 SATA1~6: Разъемы...
Seite 160: Безопасное Использование Продукции
Безопасное использование продукции Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и...
Seite 161: Технические Характеристики
Память ECC UDIMM (режим non-ECC)* ƒ Поддержка Intel Extreme Memory Profile (XMP) ® * Информация о поддерживаемых модулях памяти http://www.msi.com 3x слота PCIe 3.0 x16* 3x слота PCIe 3.0 x1* Слоты расширения * Слот PCI_E6 и слоты PCIe x1 имеют одинаковую пропускную способность.
Seite 162 Продолжение с предыдущей страницы Чипсет Intel Z170 ® 6x портов SATA 6 Гб/с* Поддерживает RAID 0, RAID 1, RAID 5 и RAID 10 ƒ 2x разъема M.2 (ключ M)* Поддержка PCIe 3.0 x4 и SATA 6 Гб/с ƒ Поддержка устройств хранения данных 2242/ 2260/ ƒ...
Seite 163 Продолжение с предыдущей страницы 1x 24-контактный разъем питания ATX 1x 8-контактный разъем питания ATX 12В 6x разъемов SATA 6 Гб/с 2x разъема M.2 1x разъем U.2 1x разъем USB 2.0 (Поддержка 2-х дополнительных портов USB 2.0) 2x разъема USB 3.1 Gen1 (Поддержка 4-х дополнительных...
Seite 164 Extreme Tuning Utility ® Norton Internet Security Solution ™ Google Chrome , Google Toolbar, Google Drive ™ SteelSeries Engine 3 CPU-Z MSI GAMING GAMING CERTIFIED AUDIO BOOST 3 Изолированная звуковая карта ƒ Защита от электромагнитных помех ƒ Высококачественные аудио конденсаторы ƒ...
Seite 165 ˜ функции Слот Steel Armor PCIe ˜ COMMAND CENTER Мониторинг системы ƒ Интеллектуальное управление скоростью вращения ƒ вентиляторов RAMDISK LIVE UPDATE 6 M-CLOUD USB Redrivers CPU-Z MSI GAMING Steel Series Engine 3 SUPER CHARGER Продолжение на следующей странице Технические характеристики...
Seite 166 Продолжение с предыдущей страницы Поддержка DDR4 BOOST Поддержка двухканальной памяти DDR4 ƒ Изолированные электрические цепи DDR4 ƒ Поддержка DDR4 XMP ƒ Технология Steel Armor ƒ Поддержка PCI Express 3.0 Поддержка 2-Way Nvidia SLI ƒ Поддержка 3-Way AMD CrossFire ƒ Multi-GPU с Steel Armor Поддержка...
Seite 167: Задняя Панель Портов Ввода/ Вывода
Задняя панель портов ввода/ вывода Порты Аудио USB 2.0 PS/2 USB 3.1 Gen2 DVI-D USB 3.1 Gen2 Type-C USB 2.0 Оптический разъем S/PDIF OUT USB 3.1 Gen1 Таблица состояния индикатора порта LAN Подключение/ Работа Скорость передачи данных индикатора Состояние Описание Состояние...
Seite 168: Менеджер Realtek Hd Audio
Менеджер Realtek HD Audio После установки драйвера Realtek HD Audio, в системном трее появится значок Realtek HD Audio Manager. Дважды щелкните по значку для запуска приложения. Выбор Расширенные устройства настройки Состояние Дополнительные разъемов эффекты Мастер- громкость Настройки подключений Профили Device Selection (Выбор устройства) - позволяет выбрать источник аудио выхода...
Seite 169 Подключение наушников и микрофона Подключение внешнего стерео усилителя (колонок) AUDIO INPUT Подключение звуковой системы 7.1 AUDIO INPUT Rear Front Side Center/ Subwoofer Задняя панель портов ввода/ вывода...
Seite 170: Компоненты Материнской Платы
Компоненты материнской платы DIMM1 DIMM2 CPUFAN1 SYSFAN1 DIMM3 Процессорный DIMM4 JPWR2 сокет EZ Debug LED Замер напряжения CPUFAN2 JPWR1 JUSB3 M2_1 JBAT1 USB4 PCI_E1 JUSB2 PCI_E2 PCI_E3 SATA5_6 PCI_E4 SATA3_4 PCI_E5 U2_1 M2_2 JCI1 PCI_E6 JFP2 SATA2 SATA1 JFP1 JAUD1 JSLOW1 JTPM1 JUSB1...
Seite 171: Процессорный Сокет
кабель питания. Пожалуйста, сохраните защитную крышку процессорного сокета после установки процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI будет рассматривать только, при наличии защитной крышки на процессорном сокете. При установке процессора обязательно установите процессорный кулер. Кулер, представляющий собой систему охлаждения процессора, предупреждает...
Seite 172: Слоты Dimm
Слоты DIMM DIMM1 DIMM3 Канал A Канал B DIMM2 DIMM4 Рекомендации по установке модулей памяти DIMM4 DIMM4 DIMM3 DIMM2 DIMM2 DIMM2 DIMM1 Внимание! Всегда устанавливайте модуль памяти сначала в слот DIMM2. В связи со спецификой использования ресурсов чипсета, доступный объем памяти...
Seite 173: Pci_E1~6: Слоты Расширения Pcie
PCI_E1~6: Слоты расширения PCIe PCI_E1: PCIe 3.0 x1 PCI_E2: PCIe 3.0 x16 PCI_E3: PCIe 3.0 x1 PCI_E4: PCIe 3.0 x8 PCI_E5: PCIe 3.0 x1 PCI_E6: PCIe 3.0 x4 Внимание! Для установки одной карты расширения PCIe x16 с оптимальной производительностью рекомендуется использовать слот PCI_E2. Перед...
Seite 174 Рекомендации по установке нескольких видеокарт Компоненты материнской платы...
Seite 175: Sata1~6: Разъемы Sata 6 Гб/С
SATA1~6: Разъемы SATA 6 Гб/с Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К каждому порту можно подключить одно устройство SATA. SATA6 SATA5 SATA4 SATA3 SATA1 SATA2 Внимание! Избегайте перегибов кабеля SATA под прямым углом. В противном случае, возможна потеря данных при передаче. Кабели...
Seite 176: M2_1 & M2_2: Разъем M.2 (Ключ M)
M2_1 & M2_2: Разъем M.2 (Ключ M) Внимание! Intel RST поддерживает только PCIe M.2 SSD с UEFI ® ROM, и не поддерживает Legacy ROM. Видео Инструкция Смотрите видео, чтобы узнать как установить модуль M.2. http://youtu.be/JCTFABytrYA Установка модуля M.2 Выкрутите винт из стойки.
Seite 177 U2_1: Разъем U.2 Данный разъем представляет собой U.2 интерфейсный порт. К каждому разъему можно подключить одно устройство хранения данных PCIe 3.0 x4 NVMe. Внимание! Разъем U.2 будет недоступен при установке устройства хранения данных M.2 в слот M2_2. Видео Инструкция Смотрите видео, чтобы узнать как установить...
Seite 178 Таблица комбинации M.2/ U.2 и SATA Доступные разъемы SATA PCIe/ PCIe/ PCIe/ M2_1 Пусто Пусто Пусто SATA SATA SATA M2_2 PCIe PCIe SATA Пусто Пусто SATA ─ ─ ─ ✓ ✓ ─ U2_1 ✓ ✓ ─ ✓ ✓ ─ SATA1 ✓...
Seite 179 1xM.2 SATA+ 1xU.2+ 4xSATA 1xM.2 PCIe+ 1xU.2+ 4xSATA SATA SATA PCIe SATA1 SATA2 SATA1 SATA2 1xU.2+ 6xSATA 1xM.2 PCIe+ 1xM.2 SATA+ 2xSATA PCIe SATA SATA1 SATA2 2xM.2 SATA+ 2xSATA SATA SATA Компоненты материнской платы...
Seite 180: Jpwr1~2: Разъемы Питания
JPWR1~2: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. JPWR2 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground JPWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Внимание! Для...
Seite 181: Jfp1, Jfp2: Разъемы Передней Панели
JFP1, JFP2: Разъемы передней панели Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer +...
Seite 182: Usb4: Разъем Usb 3.1 Gen1 Type-C
USB4: Разъем USB 3.1 Gen1 Type-C Этот разъем представляет собой разъем USB 3.1 Gen1 Type-C. К каждому порту можно подключить одно устройство USB 3.1 Gen1. JUSB2~3: Разъемы USB 3.1 Gen1 Данные разъемы предназначены для подключения портов USB 3.1 Gen1 на передней...
Seite 183: Jusb1: Разъем Usb 2.0
Внимание! Помните, что во избежание повреждений необходимо правильно подключать контакты VCC и Ground. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, установите утилиту MSI SUPER CHARGER. ® JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней панели.
Seite 184: Cpufan1~2,Sysfan1~3: Разъемы Вентиляторов
CPUFAN1~2,SYSFAN1~3: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью вращения вентиляторов с управлением постоянным током, осуществляется...
Seite 185: Jci1: Разъем Датчика Открытия Корпуса
JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить запись по событию открытия (По умолчанию) корпуса Использование датчика открытия корпуса Подключите подключите датчик открытия корпуса к разъему JCI1. Закройте крышку корпуса. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration. Установите...
Seite 186: Jslow1: Джампер Режима Медленной Загрузки
JSLOW1: Джампер режима медленной загрузки Данный джампер используется в случае применения систем охлаждения LN2, что в свою очередь позволяет создать экстремальные условия для оверклокинга. Это позволяет загружаться при стабильной частоте процессора и предотвращает сбои в работе. Нормальное Включено (По умолчанию) (Включите...
Seite 187: Fv1: Разъем Для Замера Напряжения
FV1: Разъем для замера напряжения Данные разъемы для замера напряжения используется для измерения текущих значений напряжения в системе. Для замера напряжения потребуется мультиметр (приобретаемый отдельно). VCCIO VCCSA JLED1: Разъем RGB LED Данный разъем предназначен для подключения светодиодных лент RGB. +12V Внимание! Данный...
Seite 188: Светодиодные Индикаторы
Светодиодные индикаторы Индикатор отладки EZ Debug LED: DRAM BOOT Индикатор режима медленной загрузки Таблица состояний индикаторов Состояние Индикатор Описание индикатора Белый Процессор не обнаружен или поврежден DRAM Белый Память DRAM не обнаружена или повреждена EZ Debug Белый Видеокарта не обнаружена или повреждена Устройство...
Seite 189: Таблица Шестнадцатиричных Символов
Таблица шестнадцатиричных символов Шестнадцатиричный символ Индикатор 0 1 2 3 4 5 6 7 8 9 A B C D E F отладочных кодов Фазы Загрузки Security (SEC) – начальная инициализация низкого уровня Pre-EFI Initialization (PEI) – инициализация памяти Driver Execution Environment (DXE) – инициализация оборудования Boot Device Selection (BDS) –...
Seite 190 Запущена предварительная Инициализация System Agent 6B - 6F инициализация Post-Memory System DXE(только модуль System Agent) Agent Запущена инициализация PCH DXE Инициализация Post-Memory System 38 - 3A Agent (только модуль System Agent) Запущена инициализация PCH DXE Запущена инициализация Post-Memory Инициализация устройств PCH Инициализация...
Seite 191: Коды Состояний Acpi
Начало Runtime Set Virtual Address MAP Ошибка выхода ОС из состояния S3 Конец Runtime Set Virtual Address MAP Зарезервировано для будущего EC - EF использования кодами AMI Инициализация Legacy Option ROM Прогресс-коды восстановления System Reset PCI bus hot plug Состояние восстановления инициировано...
Seite 192: Настройка Bios
Нажмите клавишу Delete, когда появляется сообщение на экране Press DEL key to enter Setup Menu, F11 to enter Boot Menu во время загрузки. При помощи приложения MSI FAST BOOT. Нажмите на кнопку GO2BIOS и выберите ОК. Система перезагрузится и автоматически войдет в настройки BIOS.
Seite 193: Сброс Bios
Замкните джампер Clear CMOS на материнской плате. Обновление BIOS Обновление BIOS при помощи M-FLASH Подготовительные операции: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS в флэш- диске USB. Обновление BIOS: Нажмите...
Seite 194: Режим Ez
Режим EZ Режим EZ предоставляет основную информацию о системе и позволяет выполнить основные операции по настройке. Для настройки расширенных функций BIOS, пожалуйста, войдите в Расширенный режим, путем нажатия Переключатель режимов установки или при помощи функциональной клавиши F7. Переключатель режимов Переключатель XMP установки...
Seite 195 Переключатель XMP - нажмите на соответствующий значок, чтобы включить/ выключить X.M.P. (Extreme Memory Profile). Для выбора профиля X.M.P. переключите внешний значок. Этот переключатель доступен только в случае, если установлен модуль памяти с подержкой X.M.P. Переключатель GAME BOOST - нажмите на центральную кнопку для включения или...
Seite 196: Режим Разгона
Режим разгона Нажмите переключатель режимов установки или функциональную клавишу F7 для переключения между режимами EZ и разгона в настройках BIOS. Переключатель режимов Переключатель XMP Скриншот установки Избранное Язык Информация о системе Переключатель GAME BOOST Приоритет загрузочных устройств Выбор меню Выбор меню BIOS BIOS Экран...
Seite 197: Меню Oc
Меню OC Данное меню предназначено для опытных пользователей и предоставляет возможности для «разгона» системы. Внимание! Разгонять ПК вручную рекомендуется только опытным пользователям. Производитель не гарантирует успешность разгона. Неправильное выполнение разгона может привести к аннулированию гарантии и серьезному повреждению оборудования. Неопытным пользователям рекомендуется использовать функцию GAME BOOST. OC Explore Mode [Normal] Включение...
Seite 198 CPU Ratio Mode [Dynamic Mode]* Выбор множителя процессора. Этот пункт появляется при установке множителя процессора вручную. [Fixed Mode] Фиксирует множитель процессора. [Dynamic Mode] Множитель процессора будет меняться в зависимости от загрузки процессора. Ring Ratio [Auto] Установка множителя кольцевой шины. Диапазон допустимых значений зависит от установленного...
Seite 199 Clockgen Features Нажмите Enter для входа в подменю. Устанавливает параметры тактового генератора. fDynamic Frequency Control [Disabled] Функция позволяет динамически изменять базовую частоту процессора с определенным шагом в соответствии с его загрузкой. Этот пункт недоступен при включении функции Dynamic Frequency Search. fDFC Baseline (MHz) [Auto] Вручную...
Seite 200 DRAM Reference Clock [Auto]* Установка референсной частоты DRAM. Диапазон допустимых значений зависит от установленного процессора. Этот пункт доступен, если установлен соответсвующий процессор. DRAM Frequency [Auto] Установка частоты памяти (DRAM). Обратите внимание, что возможность успешного разгона не гарантируется. Adjusted DRAM Frequency Показывает...
Seite 201 fCPU Over Current Protection [Auto] Устанавливает ограничение по максимальному току для защиты процессора. При устанвке в Auto, BIOS автоматически настроит этот параметр. [Auto] Этот параметр будет настроен автоматически с помощью BIOS. [Enhanced] Расширяет ограничение по току от перегрузки по току. fCPU Switching Frequency [Auto] Устанавливает...
Seite 202 fDRAM Phase Control [Auto] Управление фазами PWM в зависимости от нагрузки процессора. При установке в Auto, BIOS автоматически оптимизирует работу фаз DRAM PWM. [Auto] Этот параметр будет настроен автоматически с помощью BIOS. [Optimized] Устанавливает оптимальный профиль работы фаз питания. [Disabled] Выключает...
Seite 203 CPU Specifications Нажмите Enter для входа в подменю. В этом подменю представлена информация об установленном процессоре. Для просмотра этой информации в любое время нажмите на кнопку [F4]. Это значение нельзя изменять. fCPU Technology Support Нажмите Enter для входа в подменю. В данном подменю отображаются основные...
Seite 204 fIntel Virtualization Tech [Enabled] Включение или выключение технологии Intel Virtualization. [Enabled] Включает технологию Intel Virtualization и позволяет платформе запускать несколько операционных систем в независимых разделах. Система может функционировать виртуально сразу с несколькими операционными системами. [Disabled] Выключение этой функции. fIntel VT-D Tech [Disabled] Включение...
Seite 205 fPackage C State limit [Auto] Данный параметр позволяет выбрать режим C-state для энергосбережения при простое системы. Варианты C-state зависят от установленного процессора. Этот элемент появляется при включении Intel C-State. fCFG Lock [Enabled] Блокировка или разблокировка MSR 0xE2[15], бит блокировки CFG. [Enabled] Блокирует...
Seite 206: Описание Программного Обеспечения
7/ 8.1/ 10. ® Установка драйверов Загрузите компьютер в Windows 7/ 8.1/ 10. ® Вставьте диск с драйверами MSI Driver Disc в привод для оптических дисков. ® Автоматически отобразится окно установщика, который найдет и перечислит все необходимые драйверы. Нажмите кнопку Install.
Seite 207: Regulatory Notices
EU REACH Regulation (Regulation EC No. 1907/2006 of the European Parliament and the This device complies with part 15 of the FCC Rules. Council), MSI provides the information of chemical Operation is subject to the following two conditions: substances in products at: (1) This device may not cause harmful interference, and http://www.msi.com/html/popup/csr/evmtprtt_pcm.
Seite 208 MSI will comply with the product take entregar a una empresa autorizada para la recogida de back requirements at the end of life of MSI-branded estos residuos.
Seite 209: Environmental Policy
MSI si adeguerà a tale Direttiva ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla fine del loro ciclo di vita.
Seite 210: Revision History
Alternatively, please try the following help resources for further guidance. y Visit the MSI website for technical guide, BIOS updates, driver updates, and other information: http://www.msi.com y Register your product at: http://register.msi.com...
