MSI Z87-G55 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Preface
Z87-G55
Z87-S02
Motherboard
G52-78211X6
Inhaltsverzeichnis
loading

Verwandte Anleitungen für MSI Z87-G55

Inhaltszusammenfassung für MSI Z87-G55

  • Seite 1 Preface Z87-G55 Z87-S02 Motherboard G52-78211X6...

  • Seite 51: Deutsch

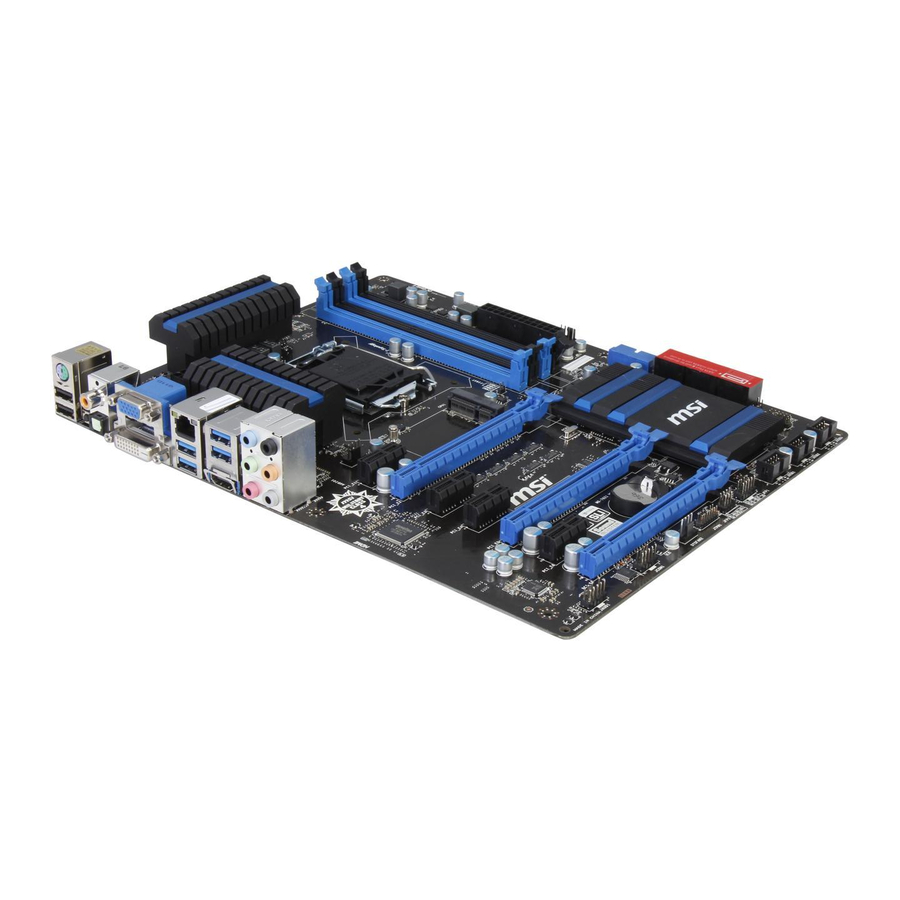

    Diese Z87-G55/ Z87-S02 Motherboard basiert auf dem Intel Z87 Chipsatz und ermöglicht so ein optimales und effizientes ® System. Entworfen, um den hochentwickelten Intel LGA1150 Prozessor ® zu unterstützen, stellt die Z87-G55/ Z87-S02 die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsystems dar.

  • Seite 52: Spezifikationen

    * Betriebssystemunterstützung: Windows 7 und Windows 8. Aufbewahrung ■ Intel Z87 Express Chipsatz 1x mSATA 6Gb/s Anschluss* (nur für Z87-G55) 6x SATA 6Gb/s Anschlüsse (SATA1~6)* Unterstützt RAID 0, RAID1, RAID 5 und RAID 10 Unterstützt die Intel Smart Response Technologie, Intel Rapid ®...
  • Seite 53 ■ Clear CMOS Taste x1 ■ koaxialer S/PDIF-Ausgang x1 ■ optischer S/PDIF-Ausgang x1 ■ VGA Anschluss x1 (nur für Z87-G55) ■ DVI-D Anschluss x1 (nur für Z87-G55) ■ HDMI Anschluss x1 (nur für Z87-G55) ■ LAN (RJ45) Anschluss x1 ■...
  • Seite 54 Norton Internet Security Solution ■ Trend Micro SafeSync Form Faktor ■ ATX Form Faktor ■ 12,0 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm) Weitere CPU Informationen finden Sie unter http://www.msi.com/service/cpu-support/ Die neusten Informationen über kompatible Bauteile finden Sie unter http://www.msi.com/service/test-report/ De-4...

  • Seite 55: Anschlussübersicht

    Anschlussübersicht MSATA_1 DIMM1 CPU Sockel DIMM2 SYSFAN1 DIMM3 DIMM4 JPWR2 CPUFAN1 CPUFAN2 Rücktafel JPWR1 SYSFAN3 PCI_E1 PCI_E2 JUSB4 PCI_E3 SATA5_6 PCI_E4 SATA3_4 PCI_E5 SATA1_2 JCI1 PCI_E6 JBAT1 PCI_E7 JUSB3 JUSB2 JAUD1 JUSB1 JCOM1 JFP1 SYSFAN2 JFP2 JTPM1 De-5...

  • Seite 56: Übersicht Der Motherboard-Anschlüsse

    Übersicht der Motherboard-Anschlüsse Port-Name Port-Typ Seite Rücktafel De-7 CPU Sockel LGA1150 CPU Sockel De-10 CPUFAN1~2,SYSFAN1~3 Stromanschlüsse für Lüfter De-19 DIMM1~4 DDR3 Speichersteckplätze De-13 JAUD1 Audioanschluss des Frontpanels De-23 JBAT1 Steckbrücke zur CMOS-Löschung De-24 JCI1 Gehäusekontaktanschluss De-22 JCOM1 Serieller Anschluss De-24 JFP1, JFP2 Systemtafelanschlüsse De-20...

  • Seite 57: Rücktafel-Übersicht

    Das High-Definition Multimedia Interface (kurz HDMI) ist eine Schnittstelle für die volldigitale Übertragung von dekomprimierten Audio- und Video-Daten. Dieser HDMI unterstützt alle Formate für Fernsehen, einschließlich Standard- und Enhanced- oder HD-Video sowie das Audioformate der Unterhaltungselektronik. Wichtig Das Z87-G55 Motherboard unterstützt die Ausgabe über 2- oder 3 Displays: De-7...
  • Seite 58 VGA+DVI-D DVI-D+HDMI HDMI+VGA HDMI+VGA+DVI-D Erweiterter-Modus (Erweiterung des ◯ ◯ ◯ ◯ Desktops auf den anderen Monitor) Clone-Modus ◯ ◯ ◯ ◯ (Monitore zeigen das gleiche Bild) ▶ USB 2.0 Anschluss Der USB 2.0 Anschluss dient zum direkten Anschluss von USB 2.0-Geräten, wie etwa Tastatur, Maus oder weiterer USB 2.0-kompatibler Geräte.

  • Seite 59: Cpu (Prozessor)

    CPU (Prozessor) Erklärung zur LGA 1150 CPU Die Obserseite der LGA 1150 CPU hat zwei Justierungen und ein gelbes Dreieck um die korrekte Ausrichtung der CPU auf dem Motherboard zu gewährleisten. Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins. Kerbe Kerbe Das goldene Dreieck des Prozessors...

  • Seite 60: Cpu & Kühlkörper Einbau

    CPU & Kühlkörper Einbau Wenn Sie die CPU einbauen, denken sie bitte daran einen CPU-Kühler zu installieren. Ein CPU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten. Befolgen Sie die nachstehenden Schritte, um die richtige CPU und CPU-Kühlkörper Installation zu gewährleisten. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Motherboard.
  • Seite 61 3. Positionieren Sie die Kerben mit die Justiermarkierungen des Sockels. Setzen Sie die CPU nach unten, ohne Kippen oder Schieben der CPU im Sockel. Begutachten Sie, ob die CPU richtig im Sockel sitzt. 4. Schließen Sie und schieben Sie die Abdeckplatte unter dem Rückhalteknopf. Verschließen Sie den Verschlusshebel.
  • Seite 62 7. Machen Sie den CPU-Lüfteranschluss auf dem Motherboard ausfinding. 8. Setzen Sie den Kühlkörper auf die CPU und beachten Sie die Übereinstimmung der Lüfterverankerungen mit den dafür vorgsehenen Löchern auf der Motherboard -Platine. CPU-Lüfteranschluss 9. Drücken Sie nach der korrekten Positionierung des Kühlkörpers die Arretierungsstifte mit leichtem Druck nach unten bis sie einrasten.

  • Seite 63: Speicher

    Speicher Die DIMM-Steckplätze nehmen Arbeitsspeichermodule auf. Die neusten Informationen über kompatible Bauteile finden Sie unter http://www.msi.com/service/test-report/ DIMM1 DIMM2 DIMM3 DIMM4 Video-Demonstration Anhand dieses Video an untenstehende Adresse lernen Sie, wie Sie die Speichermodule installieren. http://youtu.be/76yLtJaKlCQ Populationsregeln für Dual-Kanal-Speicher Im Dual-Kanal-Modus können Arbeitsspeichermodule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen.

  • Seite 64: Schraubenlöcher Für Die Montage

    Schraubenlöcher für die Montage Verwenden Sie die dem Motherboard beiliegende I/O-Platte und setzen Sie sie mit leichtem Druck von innen in die Aussparung des Computergehäuses ein. Zur Installation des Motherboards in Ihrem PC-Gehäuse befestigen Sie zunächst die dem Gehäuse beiliegenden Abstandhalter im Gehäuse. Legen Sie das Motherboard mit den Schraubenöffnungen über den Abstandhaltern und schrauben Sie das Motherboard mit den dem Gehäuse beiliegenden Schrauben fest.

  • Seite 65: Stromversorgung

    Stromversorgung Video-Demonstration Anhand dieses Video an untenstehende Adresse lernen Sie, wie Sie die Stromversorgungsstecker installieren. http://youtu.be/gkDYyR_83I4 JPWR1~2: ATX Stromanschlüsse Mit diesem Anschluss verbinden Sie den ATX Stromanschlusse. Achten Sie bei dem Verbinden des ATX Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist.

  • Seite 66: Pci_E1~E7: Pcie Erweiterungssteckplätze

    Erweiterungssteckplätze Dieses Motherboard enthält zahlreiche Schnittstellen für Erweiterungskarten, wie diskrete Grafik-oder Soundkarten. PCI_E1~E7: PCIe Erweiterungssteckplätze Der PCIe Steckplatz unterstützt PCIe-Erweiterungskarten. PCIe 3.0 x16-Steckplatz PCIe 2.0 x1-Steckplatz PCIe x16 Steckplätze-Bandbreite Tabelle Die nachfolgende Tabelle zeigt den Zusammenhang zwischen der PCIe-Steckplätze Bandbreite und mehreren Grafikkarten. Bandbreite Steckplatz Single...

  • Seite 67: Video/ Grafikkarten

    Video/ Grafikkarten Fall im Prozessor integriert, nutzt dieses Motherboard den im Prozessor befindlichen Grafikprozessor. Zusätzliche Grafikkarten können aber über die auf dem Motherboard verfügbaren Erweiterungssteckplätze eingesetzt werden um die Systemleistung zu erhöhen. Video-Demonstration Anhand dieses Video an untenstehende Adresse lernen Sie, wie Sie eine Grafikkarte im PCIe x16 Steckplatz mit Butterfly-Verschlüssen installieren.

  • Seite 68: Interne Anschlüsse

    Interne Anschlüsse SATA1~6: SATA Anschluss Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial ATA (SATA). Pro Anschluss kann ein Serial ATA Gerät angeschlossen werden. Zu Serial ATA Geräten gehören Festplatten (HDD), SSD Festplatten (SSD) und optische Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke). Video-Demonstration Anhand dieses Video an untenstehende Adresse lernen Sie, wie Sie eine SATA-Featplatte installieren.

  • Seite 69: Cpufan1~2,Sysfan1~3: Stromanschlüsse Für Lüfter

    CPUFAN1~2,SYSFAN1~3: Stromanschlüsse für Lüfter Die Anschlüsse unterstützen aktive Systemlüfter mit +12V. Ist Ihr Motherboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Geschwindigkeitsregelung, um die Vorteile der Steuerung des CPU Lüfters zu nutzen. Vergessen Sie nicht, alle Systemlüftern anzuschließen. Einige Systemlüfter können nicht direkt an dem Motherboard angeschlossen werden und müssen stattdessen mit dem Netzteil direkt verbunden werden.

  • Seite 70: Jfp1, Jfp2: Frontpanel-Anschlüsse

    JFP1, JFP2: Frontpanel Anschlüsse Diese Anschlüsse sind für das Frontpanel angelegt. Sie dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel Front ® Panel I/O Connectivity Design Guide”. Bei der Installation des Frontpanel-Anschlüsse, nutzen Sie bitte die optionalen M-Connectors um die Installation zu vereinfachen. Schließen Sie alle Kabel aus dem PC-Gehäuse zunächst an die M-Connectors an und stecken Sie die M-Connectors auf das Motherboard.
  • Seite 71 JUSB1~3: USB 2.0 Erweiterungsanschlüsse Dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits- USB- Peripheriegeräte, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches. Wichtig • Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

  • Seite 72: Jtpm1: Tpm Anschluss

    JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) ver-wendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wenn das PC-Gehäuse geöffnet wird, aktiviert dies den Gehäuse-Kontaktschalter und eine Warnmeldung wird auf dem Bildschirm angezeigt.

  • Seite 73: Jaud1: Audioanschluss Des Frontpanels

    Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel Front Panel I/O ® Connectivity Design Guide”. MSATA_1: mSATA Steckplatz (nur für Z87-G55) Der mSATA Steckplatz ist für den Einsatz eines Solid State Drives (SSD) mit mSA- TASchnittstelle geeignet Wichtig Der SATA6 Anschluss wird nicht zur Verfügung stehen, wenn Sie ein SSD im mSATA Port installieren.

  • Seite 74: Jcom1: Serieller Anschluss

    JCOM1: Serieller Anschluss Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen. Steckbrücke JBAT1: Steckbrücke zur CMOS-Löschung Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern.

  • Seite 75: Spannungsmesspunkte

    Spannungsmesspunkte Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu messen. Ein Multimeter (nicht enthalten) wird für die Spannungsmessung benötigt. Spannungsmess-Punkte Diese Spannungsmessstellen sind für Sie die Spannungsmessung vorgesehen. Um die Spannung zu überprüfen, legen Sie das Pluskabel des Multimeters an diesen Punkt und verbinden Siedie negative Leitung mit der Erdung.

  • Seite 76: Treiber Und Dienstprogramme

    Treiber und Dienstprogramme Nach der Installation des Betriebssystems müssen Sie Treiber installieren, um die Leistung des neuen Computers zu maximieren. Dem MSI Mainbaord liegt eine Treiber-CD bei. Die enthaltenen Treiber ermöglichen es Ihnen, das Motherboard effizienter zu nutzen und von den besonderen Eigenschaften des MSI Motherboards zu profitieren.

  • Seite 77: Bios Setup

    BIOS Setup CLICK BIOS wurde von MSI entwickelt, es bietet eine intuitiv bedienbare grafische Benutzeroberfläche in der BIOS-Parameter einfach per Maus und Tastatur konfiguriert werden können. Mit CLICK BIOS können Benutzer alle wichtigen BIOS-Einstellungen ändern, die CPU-Temperatur überwachen, die Boot-Reihenfolge festlegen und die Systeminformationen anzeigen, wie CPU-Name, DRAM Kapazität, OS-Version und...

  • Seite 78: Überbilck

    Überbilck Nach dem Aufrufen des BIOS, sehen Sie die folgende Anzeige. Temperatur-überwachung Sprache System- Information Modell Name Virtual OC Genie Taste Bootgeräte- Prioritäts- leiste BIOS-Menü- Auswahl BIOS-Menü- Auswahl Menüanzeige ▶ Temperatur-überwachung Es zeigt die Temperatur des Prozessors und des Motherboards. ▶...
  • Seite 79 Virtual OC Genie Taste Aktivieren oder deaktivieren Sie die OC Genie Funktion durch einen Klick auf diese Taste. Wenn aktiviert, leuchtet diese Taste auf. Aktivieren Sie die OC Genie-Funktion mit einem von MSI optimierten Übertaktungsprofil automatisch zu übertakten. Wichtig •...

  • Seite 80: Betrieb

    Betrieb Sie können die BIOS-Einstellungen mit der Maus oder der Tastatur steuern. Die folgende Tabelle zeigt und beschreibt die Hotkeys und Mausaktionen. Hotkey Maus Beschreibung <↑↓→← > Auswahl eines Eintrages Bewegen Sie den Cursor <Enter> Auswahl eines Symbols/ Feldes Klicken/ doppelt- klicken Sie mit der linken Maustaste <Esc>...
  • Seite 81 OC-Menü In diesem Menü können Benutzer das BIOS anpassen und übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebniss im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können. Wichtig •...
  • Seite 82 ▶ Adjust CPU Ratio [Auto] Legen Sie den CPU-Multiplikator fest, um die CPU-Taktfrequenzen zu bestimmen. Diese Option kann nur geändert werden, wenn der Prozessor diese Funktion unterstützt. ▶ Adjusted CPU Frequency Es zeigt die eingestellte Frequenz der CPU an. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich.
  • Seite 83 ▶ Extreme Memory Profile (X.M.P) [Disabled] Extreme Memory Profiles (XMP) sind von Intel eingeführte Zertifizierungen für DDR3- Speichermodule aus dem PC-Bereich und können Sie kompatiblen DDR3-Speicher übertakten. Diese Option steht zur Verfügung, wenn die installierten Speichermodule die XMP Technik unterstützen. [Disabled] Deaktiviert diese Funktion.
  • Seite 84 ▶ CPU Phase Control [Auto] Steueren Sie PWM Phase proportional zur CPU-Belastung. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS die CPU PWM-Phase automatisch optimieren. [Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert. [Disabled] Deaktiviert die PWM-Phase Switching Funktion. ▶...
  • Seite 85 ▶ Digital Compensation Level [Auto] Stellen Sie die aktuelle Geschwindigkeit Entschädigung ein, wenn die MOS- Phasen geändert werden. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Die erhöhte Höhere Entschädigungen bietet eine bessere Leistung auf den gegenwärtigen Stabilität während der Übertaktung.
  • Seite 86 ▶ CPU Core Voltage Offset/ CPU Ring Voltage Offset/ CPU GT Voltage Offset/ CPU SA Voltage Offset/ CPU IO Analog Voltage Offset/ CPU IO Digital Voltage Offset [Auto] Stellen Sie die Offset-Werte für diese Spannungen ein. ▶ Current CPU Core Voltage/ Current CPU Ring Voltage/ Current CPU GT Voltage/ Current CPU SA Voltage/ Current CPU IO Digital Voltage Zeigt die aktuellen Spannungen.
  • Seite 87 ▶ MEMORY-Z Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses Untermenü zeigt alle Einstellungen und Timings des installierten Speichers. Zu diesen Informationen gelangen Sie auch, indem Sie die Taste [F5] drücken. ▶ DIMM1~4 Memory SPD Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü...
  • Seite 88 ▶ Hardware Prefetcher [Enabled] Aktivieren oder deaktivieren Sie das Hardware Prefetcher (MLC Streamer prefetcher). [Enabled] Der CPU Hardware Prefetcher kann frühzeitig Daten und Anweisungen aus dem Speicher in den L2-Cache aden um die Cache-Latency Zeiten zu reduzieren. [Disabled] Deaktiviert den Hardware Prefetcher. ▶...
  • Seite 89 ▶ LakeTiny Feature [Disabled] Aktivieren oder deaktivieren Sie die Intel See Tiny-Technologie mit IRST für SSD. Diese Option wird angezeigt, wenn eine installierte CPU diese Funktion unterstützt und “Intel C-State” aktiviert ist. [Enabled] Verbessert die der dynamischen IO-Last angepasste Leistung für die Beschleunigung der SSD Geschwindigkeit.

  • Seite 169: Installation/Установка

    Installation/ Установка This chapter provides demonstration diagrams about how to install your computer. Some of the installations also provide video demonstrations. Please link to the URL to watch it with the web browser on your phone or tablet. You may have even link to the URL by scanning the QR code. Das vorliegende Kapitel bietet die Demo-Diagrammen, wie Sie Ihren Computer zu installieren.

  • Seite 170: Cpu

    http://youtu.be/bf5La099urI...

  • Seite 177: Sata Hdd

    SATA HDD http://youtu.be/RZsMpqxythc oder или oder или...

  • Seite 178: Msata Ssd

    mSATA SSD A-10...
  • Seite 182 A-14...
