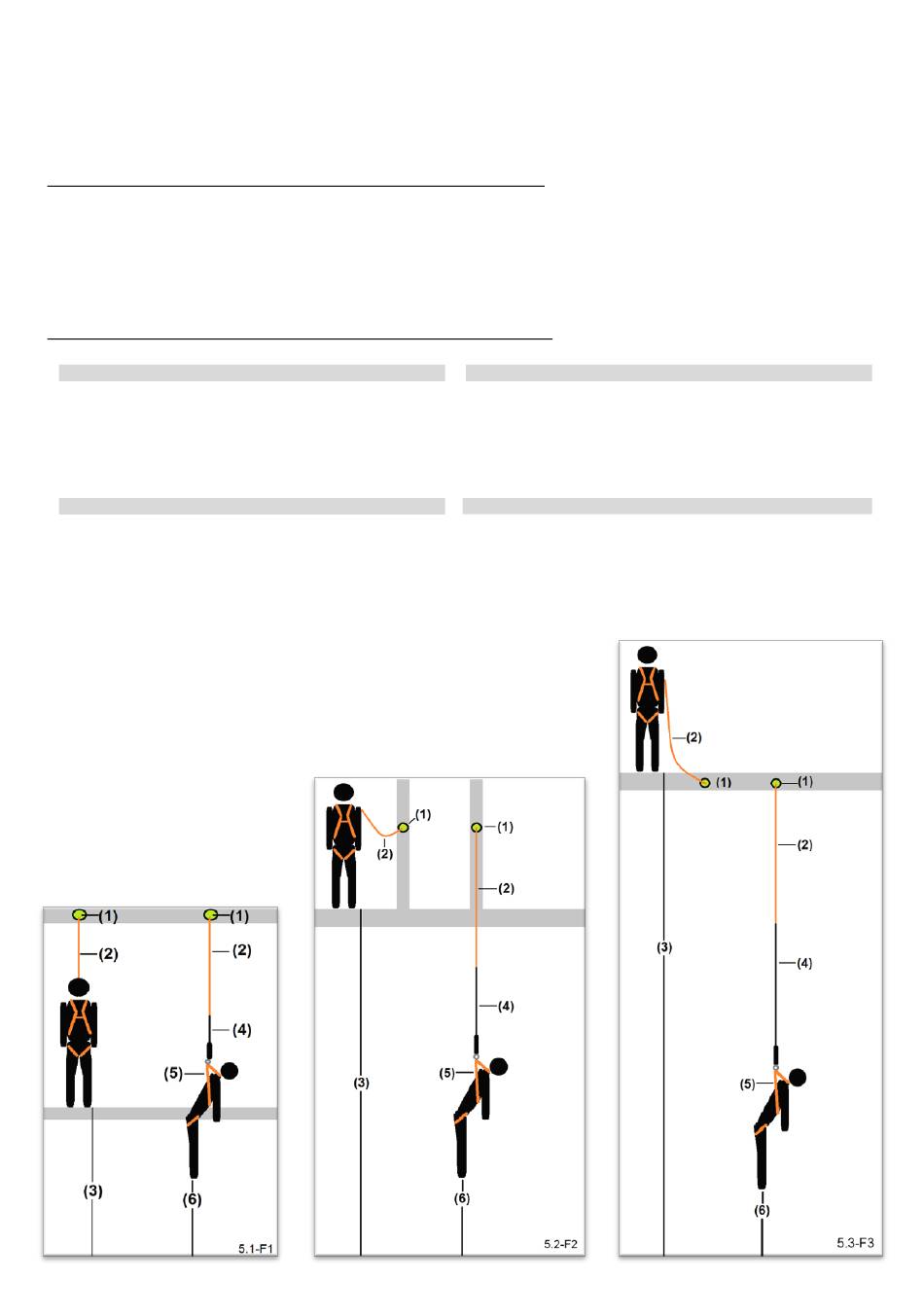

8.2 Voorbeeld 2 – Afbeelding 5.2-F2:
Functievoorwaarden: Verankeringsvoorziening/ Verankeringspunt op borsthoogte. Valhoogte 5m. Verbindingsmiddel zo kort
mogelijk – maximale totale lengte 2 m. De vereiste vrije ruimte moet vanaf het standvlak tot aan het dichtstbijzijnde mogelijke
inslagoppervlak (bv.: de vloer, machineonderdelen, voetstuk, enz...) worden gemeten.
Verbindingsmiddel (2)
Lengteverandering bij het dempingselement (4)
Verschuiving vanggordel aan het lichaam (5)
Veilige vrije ruimte
Vereiste vrij ruimte onder de valplek minimaal
8.3 Voorbeeld 3 – Afbeelding 5.3-F3:
Functievoorwaarden:
Verankeringsvoorziening/
Verbindingsmiddel zo kort mogelijk – maximale totale lengte 2 m. De vereiste vrije ruimte moet vanaf het standvlak tot aan het
dichtstbijzijnde mogelijke inslagoppervlak (bv.: de vloer, machineonderdelen, voetstuk, enz...) worden gemeten.
Verbindingsmiddel (2)
Lengteverandering bij het dempingselement (4)
Verschuiving vanggordel aan het lichaam (5)
Veilige vrije ruimte
Vereiste vrij ruimte onder de valplek minimaal
DE
(1)
Anschlageinrichtung / Anschlagpunkt
(2)
Verbindungsmittel
(3)
Absturzhöhe
(4)
Längenänderung am Dämpfungselement
(5)
Verschiebung des Auffanggurtes am Körper
(6)
Verbleibender Freiraum
FR
Dispositif d'ancrage / point d'ancrage
(1)
(2)
Longe
(3)
Hauteur de chute
(4)
Variation de longueur amortisseur
(5)
Déplacement du harnais antichute au corps
(6)
Espace libre restant
= 2,0 m
= 1,0 m
= 0,5 m
= 1,0 m
= 4,5 m
Verankeringspunt
ter
hoogte
= 4,00 m
= 1,75 m
= 0,50 m
= 1,00 m
= 7,25 m
EN
(1)
Anchor device / anchor point
(2)
Lanyard
(3)
Fall distance
(4)
Length changes of the tape fall absorber
(5)
Displacement of the full body harness on the body
(6)
Remaining free space
NL
(1)
Verankeringsvoorziening/ Verankeringspunt
(2)
Verbindingsmiddel
(3)
Valhoogte
(4)
Lengteverandering bij het dempingselement
(5)
Verschuiving van de vanggordel aan het lichaam
(6)
Resterende vrije ruimte
van
het
standvlak.
Valhoogte
7m.
