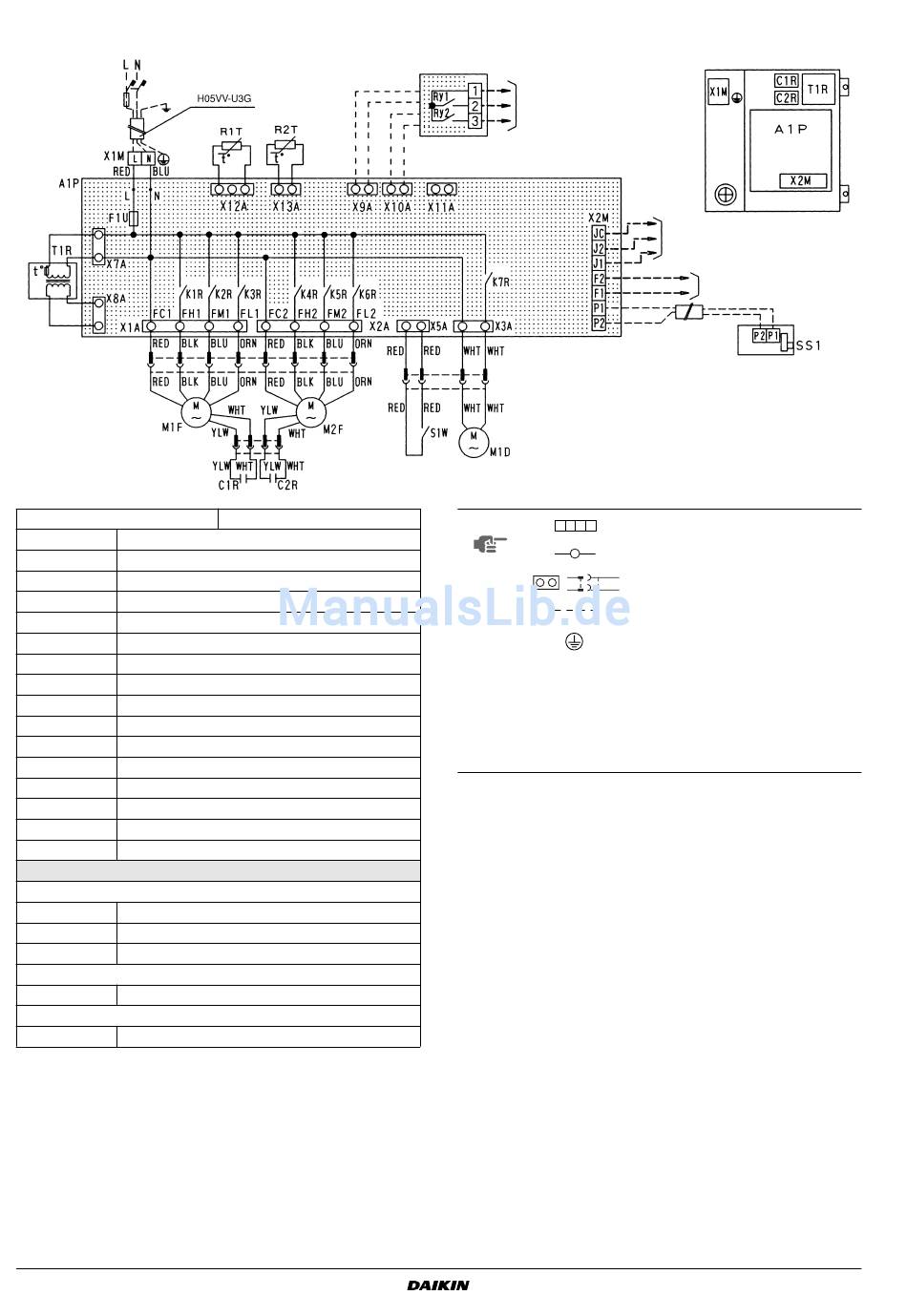

S
CHALTPLAN
VAM150, 250, 350, 500, 650, 800, 100F
Stromversorgung
Einphasig
220-240/220V
50/60 Hz
L-ROT
A1P Leiterplatte
C1R-C2R Thermoschalter (M1F•M2F)
F1U Sicherung (250V, 10A)
K1R-K3R Magnetrelais (M1F)
K4R-K6R Magnetrelais (M2F)
K7R Magnetrelais (M1D)
M1D Motor (Kippermotor)
M1F Motor (Ventilatormotor Zuluft)
M2F Motor (Ventilatormotor Abluft)
Q1L-Q2L Thermoschalter (MF1·2 Eingebaut)
R1T Thermistor (Innenaggregat)
R2T Thermistor (Außenaggregat)
S1W Begrenzungsschalter
T1R Transformator (Stromversorgung 220-240V/22V)
X1M Anschlußklemme (Stromversorgung)
X2M Anschlußklemme (Steuering)
Sonderzubehör
Adapter für Verkabelung (KRP50-2)
Ry1 Manetrelais (Ein/Aus)
Ry2 Manetrelais (Befeuchterbetrieb)
X9A•10A Stecker (KRP50-2)
Fernbedienungsteil
SS1 Wahlschalter (Haupt/Unter)
Optionaler Steckverbinder
X11A Stecker (Stromversorgung für Adapter)
Installationsanleitung
18
Adapter für Verkabelung
(Optionales Zubehör) (KRP50-2)
N-BLAU
Externe
Ausgangsanschlüsse
HINWEIS
,
Die Abkürzungen haben folgende Bedeutung:
BLK: Schwarz
RED: Rot
BLU: Blau
WHT: Weiß
YLW: Gelb
ORN: Orange
GRN: Grün
Schaltkasten
Anschlußklemmen für Eingang
von Außen
Anschlußklemme für die
Zentralsteuerung
Fernbedienungsteil
(Optionale Zubehörteile)
Anschulßklemmen
Drahtklemme
Stecker
Feldverdrahtung
Schutzerdung
VAM150~2000F
Gesamt-Wärmetauscher
HRV (Wärmerückgewinnungslüftung)
4PW13545-1B
