Direktkanalanschlußsystem Für System Mit 1-Gruppen-Betrieb - Daikin VAM150FA Installationsanleitung

Anschließen der Fernbedienung für HRV
Die Fernbedienung für HRV kann nicht zum Starten/Stoppen des
Betriebs oder für die Zeitschalter-Betätigung verwendet werden.
(Die Zentralsteuerungsanzeige leuchtet auf.)
Um die Funktionseinstellungen für Vorkühlen/Vorheizen einzustellen,
sollten Sie die Einstellung der Luftstromgeschwindigkeit an der
Fernbedienung auf Mittel (M) oder Hoch (H) stellen und die
Grundeinstellungen für die Fernbedienung für HRV vornehmen.
Da das System dann zwei Fernbedienungen umfaßt, sind die
Einstellungen für die Master-Slave-Anordnung wie nachstehend
festzulegen.
Fernbedienung
Fernbedienung für Klimaanlage
Fernbedienung für HRV
Siehe "Einstellung der Grundeinstellungen" in der Bedienungs-
anleitung der Fernbedienung.
Beispiel 4:
Um die Reservierungsfunktion
einzuschalten und die Betriebsart des HRV 60 Minuten nach dem
Start der Klimaanlage auszulösen, sollten Sie mittels Fernbedienung
für HRV dieselben Werte wie im Beispiel 1 eingeben.
Beispiel 5:
Um die Belüftungsgeschwindigkeit an der Fernbedienung von Mittel
auf Hoch zu stellen, sollten Sie mittels Fernbedienung für HRV
dieselben Werte wie im Beispiel 2 eingeben.
Einstellung der
Belüftungsgeschwindig
keit mittels
Fernbedienung Werksvoreinstellung
Belüftungsgeschwindig-
Niedrig
keit niedrig (L)
Belüftungsgeschwindig-
Hoch
keit mittel (M)
P1
P2
VRV
P1P2
1
1 Fernbedienung für Klimaanlage
2 Fernbedienung für HRV
3 Maximale Länge der
verbindungsleitung: 500 m
Stellen Sie die Schalter auf der Leiterplatte der HRV-Einheit auf die
Werksvoreinstellungen.
Werksvoreinstellungen
Belüftungsgeschwindigkeit
Installationsanleitung
14
Hauptaggreget/Nebengerät-
Anordnung
Nebengerät
Hauptaggreget
für Vorkühlen/Vorheizen
Bei Einstellung wie in
beispiel 5
Belüftungsgeschwindig-
keit niedrig (L)
Belüftungsgeschwindig-
keit hoch (H)
4
3
P1 P2
P1 P2
2
5
4 Belüftungsgeschwindigkeit mittel (M)
5 Wenn die fernbedienung für HRV
angeschlossen ist, sollten Sie die
Schalter auf der Leiterplatte der HRV-
Einheit auf die Werksvoreinstellungen
stellen.
H M L
SS1
Die Festlegung der Einstellerlaubnis für Heizen/Kühlen bei VRV-
Systemen wird mittels Fernbedienung für HRV ausgeführt.
Die Erlaubnis für das Einstellen von Heizen/Kühlen können Sie
mit Hilfe der Belüftungsmodustaste der Fernbedienung für HRV
geben oder verweigern.
Dieser Schritt läßt sich nicht mit der Fernbedienung für die
Klimaanlage ausführen.
Einstellererlaubnis für
Heizen/Kühlen
Gegeben
Verweigert
Nicht gesetzt

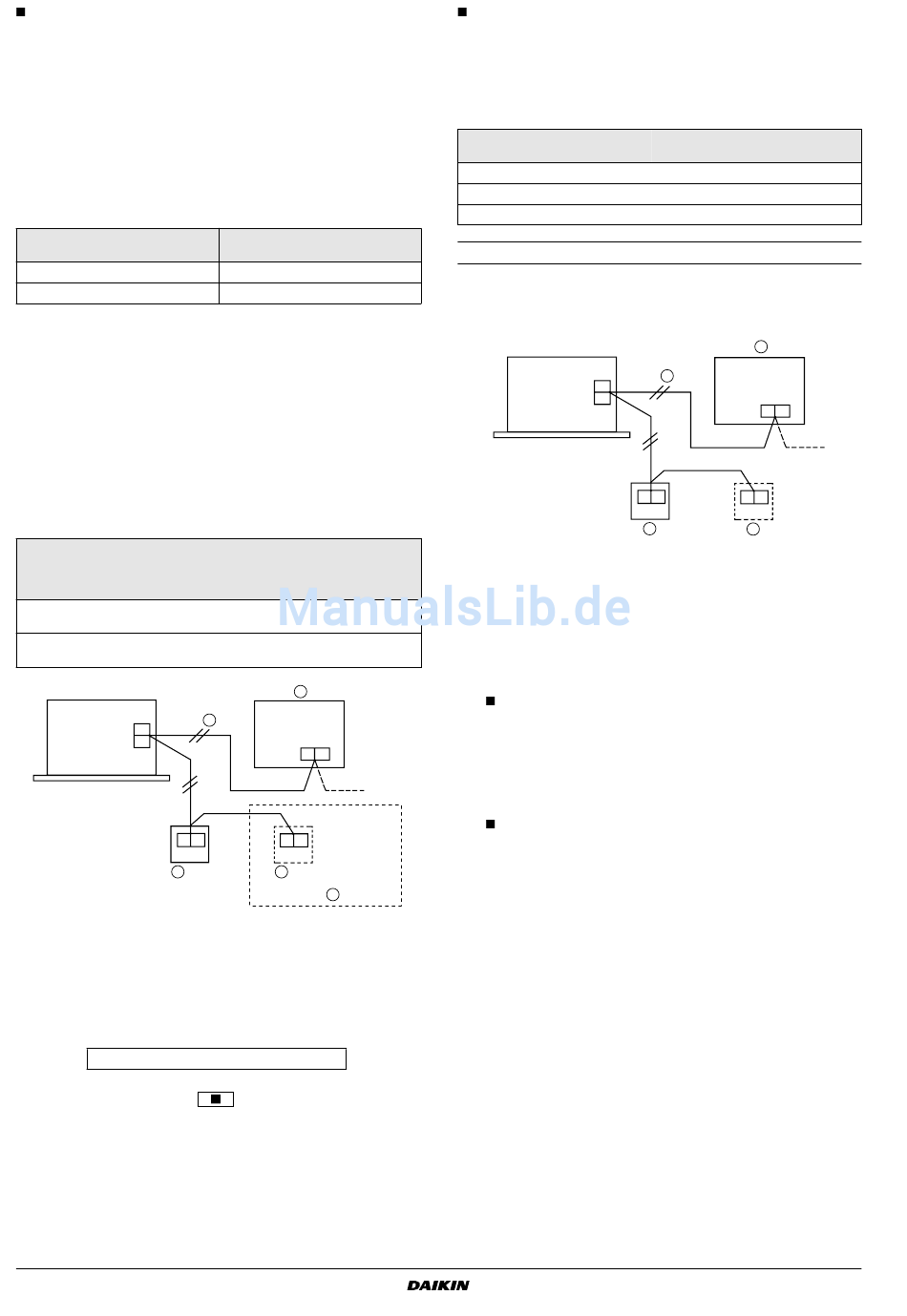

Direktkanalanschlußsystem für System mit 1-Gruppen-Betrieb
Die Leitungsverbindungen und die Einstellung der Schalter an der
Leiterplatte der HRV-Einheit sollten dieselben sein wie bei
"Standardsystem für 1-Gruppen-System".
VRV
P1
P2
1 Fernbedienung für Klimaanlage
2 Fernbedienung für HRV
Stellen Sie die Schalter auf der Leiterplatte der HRV-Einheit auf die
Werksvoreinstellungen.
1 Achten Sie darauf,
"Direktkanalanschluß: aktiviert" gestellt ist.
Falls die Fernbedienung für HRV noch nicht angeschlossen
ist, kann die Grundeinstellung mittels Fernbedienung für die
Klimaanlage vorgenommen
entsprechend der
Einstellungen" auf Seite 10
Einstellschalternummer
Einstellpositionsnummer auf "02".
Falls die Fernbedienung für HRV bereits angeschlossen ist,
sollte die Grundeinstellung mittels Fernbedienung für HRV
vorgenommen werden. Stellen Sie entsprechend der
Angaben unter "Festlegen der anfänglichen Einstellungen"
in der Bedienungsanleitung der Fernbedienung dieselben
Nummern ein wie
Fernbedienung für die Klimaanlage.
2 Einstellungen für andere HRV-Funktionen sollten auf dieselbe
Weise wie bei "Standard 1-Gruppe verbundgesteuertes
System" auf Seite 13 vorgenommen werden.
Anzeige der Betriebsumschaltung
Leuchtet nicht
Leuchtet
Blinkt
4
3
P1 P2
P1 P2
P1P2
1 2
3 Maximale Länge der verbindungsleitung:
500 m
4 Belüftungsgeschwindigkeit mittel (M)
daß die Grundeinstellung
werden. Stellen
Vorgehensweise unter "Örtliche
die Modusnummer auf "17", die
auf "5" und
oben beim Einstellen
VAM150~2000F
Gesamt-Wärmetauscher
HRV (Wärmerückgewinnungslüftung)
4PW13545-1B
auf
Sie
die
mittels
