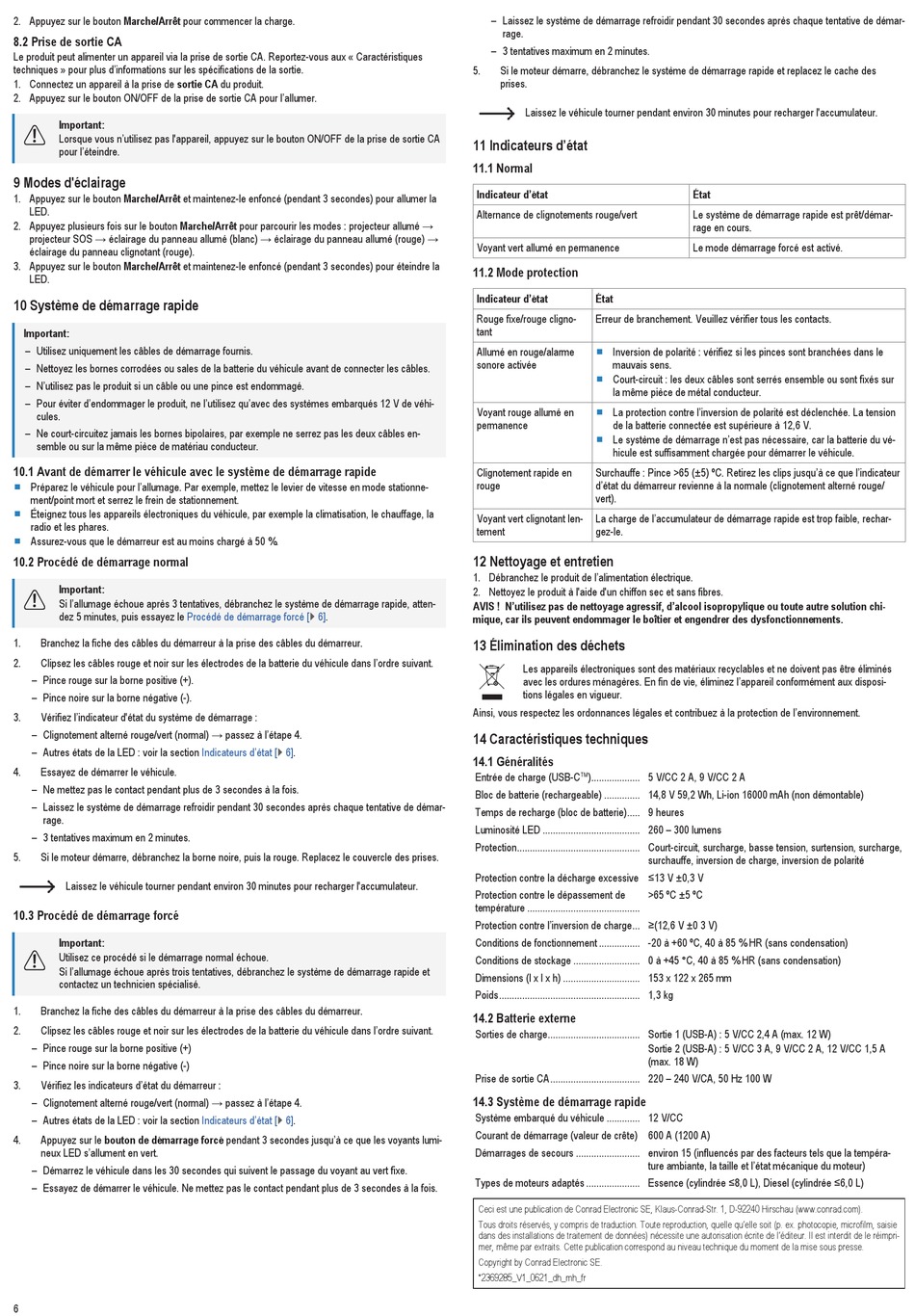

2. Appuyez sur le bouton Marche/Arrêt pour commencer la charge.
8.2 Prise de sortie CA
Le produit peut alimenter un appareil via la prise de sortie CA. Reportez-vous aux « Caractéristiques
techniques » pour plus d'informations sur les spécifications de la sortie.
1. Connectez un appareil à la prise de sortie CA du produit.
2. Appuyez sur le bouton ON/OFF de la prise de sortie CA pour l'allumer.
Important:
Lorsque vous n'utilisez pas l'appareil, appuyez sur le bouton ON/OFF de la prise de sortie CA
pour l'éteindre.
9 Modes d'éclairage
1. Appuyez sur le bouton Marche/Arrêt et maintenez-le enfoncé (pendant 3 secondes) pour allumer la
LED.
2. Appuyez plusieurs fois sur le bouton Marche/Arrêt pour parcourir les modes : projecteur allumé →
projecteur SOS → éclairage du panneau allumé (blanc) → éclairage du panneau allumé (rouge) →
éclairage du panneau clignotant (rouge).
3. Appuyez sur le bouton Marche/Arrêt et maintenez-le enfoncé (pendant 3 secondes) pour éteindre la
LED.
10 Système de démarrage rapide
Important:
– Utilisez uniquement les câbles de démarrage fournis.
– Nettoyez les bornes corrodées ou sales de la batterie du véhicule avant de connecter les câbles.
– N'utilisez pas le produit si un câble ou une pince est endommagé.
– Pour éviter d'endommager le produit, ne l'utilisez qu'avec des systèmes embarqués 12 V de véhi-
cules.
– Ne court-circuitez jamais les bornes bipolaires, par exemple ne serrez pas les deux câbles en-
semble ou sur la même pièce de matériau conducteur.
10.1 Avant de démarrer le véhicule avec le système de démarrage rapide
■
Préparez le véhicule pour l'allumage. Par exemple, mettez le levier de vitesse en mode stationne-
ment/point mort et serrez le frein de stationnement.
■
Éteignez tous les appareils électroniques du véhicule, par exemple la climatisation, le chauffage, la
radio et les phares.
■
Assurez-vous que le démarreur est au moins chargé à 50 %.
10.2 Procédé de démarrage normal
Important:
Si l'allumage échoue après 3 tentatives, débranchez le système de démarrage rapide, atten-
dez 5 minutes, puis essayez le
1.
Branchez la fiche des câbles du démarreur à la prise des câbles du démarreur.
2.
Clipsez les câbles rouge et noir sur les électrodes de la batterie du véhicule dans l'ordre suivant.
– Pince rouge sur la borne positive (+).
– Pince noire sur la borne négative (-).
3.
Vérifiez l'indicateur d'état du système de démarrage :
– Clignotement alterné rouge/vert (normal) → passez à l'étape 4.
– Autres états de la LED : voir la section
4.
Essayez de démarrer le véhicule.
– Ne mettez pas le contact pendant plus de 3 secondes à la fois.
– Laissez le système de démarrage refroidir pendant 30 secondes après chaque tentative de démar-
rage.
– 3 tentatives maximum en 2 minutes.
5.
Si le moteur démarre, débranchez la borne noire, puis la rouge. Replacez le couvercle des prises.
Laissez le véhicule tourner pendant environ 30 minutes pour recharger l'accumulateur.
10.3 Procédé de démarrage forcé
Important:
Utilisez ce procédé si le démarrage normal échoue.
Si l'allumage échoue après trois tentatives, débranchez le système de démarrage rapide et
contactez un technicien spécialisé.
1.
Branchez la fiche des câbles du démarreur à la prise des câbles du démarreur.
2.
Clipsez les câbles rouge et noir sur les électrodes de la batterie du véhicule dans l'ordre suivant.
– Pince rouge sur la borne positive (+)
– Pince noire sur la borne négative (-)
3.
Vérifiez les indicateurs d'état du démarreur :
– Clignotement alterné rouge/vert (normal) → passez à l'étape 4.
– Autres états de la LED : voir la section
4.
Appuyez sur le bouton de démarrage forcé pendant 3 secondes jusqu'à ce que les voyants lumi-
neux LED s'allument en vert.
– Démarrez le véhicule dans les 30 secondes qui suivent le passage du voyant au vert fixe.
– Essayez de démarrer le véhicule. Ne mettez pas le contact pendant plus de 3 secondes à la fois.
6
Procédé de démarrage forcé
[} 6].
Indicateurs d'état
[} 6].
Indicateurs d'état
[} 6].
– Laissez le système de démarrage refroidir pendant 30 secondes après chaque tentative de démar-
rage.
– 3 tentatives maximum en 2 minutes.
5.
Si le moteur démarre, débranchez le système de démarrage rapide et replacez le cache des
prises.
Laissez le véhicule tourner pendant environ 30 minutes pour recharger l'accumulateur.
11 Indicateurs d'état
11.1 Normal
Indicateur d'état
Alternance de clignotements rouge/vert
Voyant vert allumé en permanence
11.2 Mode protection
Indicateur d'état
État
Rouge fixe/rouge cligno-
Erreur de branchement. Veuillez vérifier tous les contacts.
tant
■
Allumé en rouge/alarme
Inversion de polarité : vérifiez si les pinces sont branchées dans le
sonore activée
mauvais sens.
■
Court-circuit : les deux câbles sont serrés ensemble ou sont fixés sur
la même pièce de métal conducteur.
■
Voyant rouge allumé en
La protection contre l'inversion de polarité est déclenchée. La tension
permanence
de la batterie connectée est supérieure à 12,6 V.
■
Le système de démarrage n'est pas nécessaire, car la batterie du vé-
hicule est suffisamment chargée pour démarrer le véhicule.
Clignotement rapide en
Surchauffe : Pince >65 (±5) ºC. Retirez les clips jusqu'à ce que l'indicateur
rouge
d'état du démarreur revienne à la normale (clignotement alterné rouge/
vert).
Voyant vert clignotant len-
La charge de l'accumulateur de démarrage rapide est trop faible, rechar-
tement
gez-le.
12 Nettoyage et entretien
1. Débranchez le produit de l'alimentation électrique.
2. Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.
AVIS ! N'utilisez pas de nettoyage agressif, d'alcool isopropylique ou toute autre solution chi-
mique, car ils peuvent endommager le boîtier et engendrer des dysfonctionnements.
13 Élimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés
avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux disposi-
tions légales en vigueur.
Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.
14 Caractéristiques techniques
14.1 Généralités
TM
Entrée de charge (USB-C
)................... 5 V/CС 2 A, 9 V/CC 2 A
Bloc de batterie (rechargeable) .............. 14,8 V 59,2 Wh, Li-ion 16000 mAh (non démontable)
Temps de recharge (bloc de batterie)..... 9 heures
Luminosité LED ...................................... 260 – 300 lumens
Protection................................................ Court-circuit, surcharge, basse tension, surtension, surcharge,
Protection contre la décharge excessive ≤13 V ±0,3 V
Protection contre le dépassement de
température ............................................
Protection contre l'inversion de charge... ≥(12,6 V ±0 3 V)
Conditions de fonctionnement ................ -20 à +60 ºC, 40 à 85 % HR (sans condensation)
Conditions de stockage .......................... 0 à +45 °C, 40 à 85 % HR (sans condensation)
Dimensions (l x l x h) .............................. 153 x 122 x 265 mm
Poids....................................................... 1,3 kg
14.2 Batterie externe
Sorties de charge.................................... Sortie 1 (USB-A) : 5 V/CC 2,4 A (max. 12 W)
Prise de sortie CA................................... 220 – 240 V/CA, 50 Hz 100 W
14.3 Système de démarrage rapide
Système embarqué du véhicule ............. 12 V/CC
Courant de démarrage (valeur de crête) 600 A (1200 A)
Démarrages de secours ......................... environ 15 (influencés par des facteurs tels que la tempéra-
Types de moteurs adaptés ..................... Essence (cylindrée ≤8,0 L), Diesel (cylindrée ≤6,0 L)
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie
dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimpri-
mer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
Copyright by Conrad Electronic SE.
*2369285_V1_0621_dh_mh_fr
État
Le système de démarrage rapide est prêt/démar-
rage en cours.
Le mode démarrage forcé est activé.
surchauffe, inversion de charge, inversion de polarité
>65 ºC ±5 ºC
Sortie 2 (USB-A) : 5 V/CC 3 A, 9 V/CC 2 A, 12 V/CC 1,5 A
(max. 18 W)
ture ambiante, la taille et l'état mécanique du moteur)
