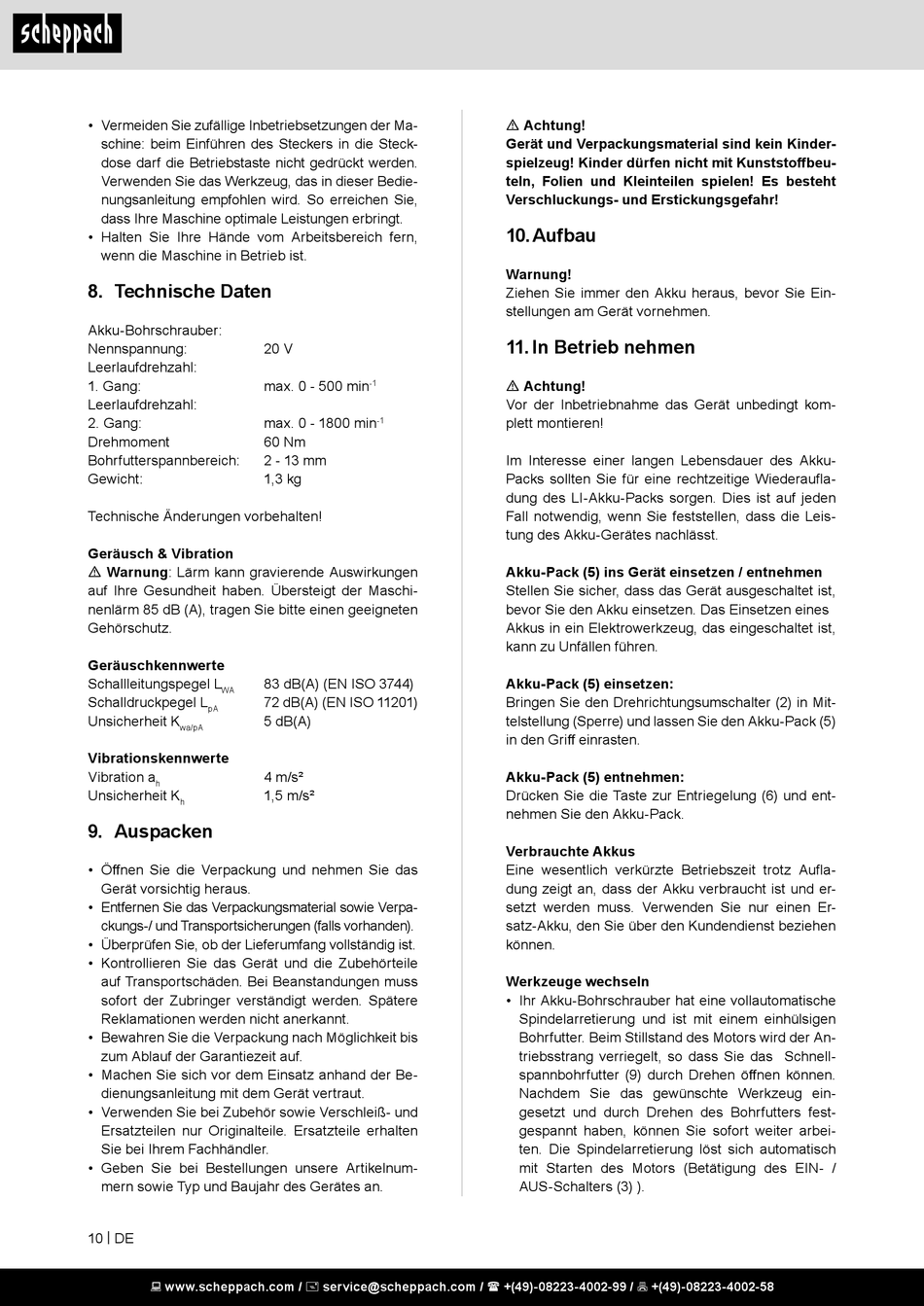

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma-
schine: beim Einführen des Steckers in die Steck-
dose darf die Betriebstaste nicht gedrückt werden.
Verwenden Sie das Werkzeug, das in dieser Bedie-
nungsanleitung empfohlen wird. So erreichen Sie,
dass Ihre Maschine optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern,
wenn die Maschine in Betrieb ist.
8. Technische Daten
Akku-Bohrschrauber:
Nennspannung:
Leerlaufdrehzahl:
1. Gang:
Leerlaufdrehzahl:
2. Gang:
Drehmoment
Bohrfutterspannbereich:
Gewicht:
Technische Änderungen vorbehalten!
Geräusch & Vibration
m Warnung: Lärm kann gravierende Auswirkungen
auf Ihre Gesundheit haben. Übersteigt der Maschi-
nenlärm 85 dB (A), tragen Sie bitte einen geeigneten
Gehörschutz.
Geräuschkennwerte
Schallleitungspegel L
WA
Schalldruckpegel L
pA
Unsicherheit K
wa/pA
Vibrationskennwerte
Vibration a
h
Unsicherheit K
h
9. Auspacken
• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpa-
ckungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnum-
mern sowie Typ und Baujahr des Gerätes an.
10 | DE
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
20 V
max. 0 - 500 min
-1
max. 0 - 1800 min
-1
60 Nm
2 - 13 mm
1,3 kg
83 dB(A) (EN ISO 3744)
72 dB(A) (EN ISO 11201)
5 dB(A)
4 m/s²
1,5 m/s²
m Achtung!
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
10. Aufbau
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie Ein-
stellungen am Gerät vornehmen.
11. In Betrieb nehmen
m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Im Interesse einer langen Lebensdauer des Akku-
Packs sollten Sie für eine rechtzeitige Wiederaufla-
dung des LI-Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die Leis-
tung des Akku-Gerätes nachlässt.
Akku-Pack (5) ins Gerät einsetzen / entnehmen
Stellen Sie sicher, dass das Gerät ausgeschaltet ist,
bevor Sie den Akku einsetzen. Das Einsetzen eines
Akkus in ein Elektrowerkzeug, das eingeschaltet ist,
kann zu Unfällen führen.
Akku-Pack (5) einsetzen:
Bringen Sie den Drehrichtungsumschalter (2) in Mit-
telstellung (Sperre) und lassen Sie den Akku-Pack (5)
in den Griff einrasten.
Akku-Pack (5) entnehmen:
Drücken Sie die Taste zur Entriegelung (6) und ent-
nehmen Sie den Akku-Pack.
Verbrauchte Akkus
Eine wesentlich verkürzte Betriebszeit trotz Aufla-
dung zeigt an, dass der Akku verbraucht ist und er-
setzt werden muss. Verwenden Sie nur einen Er-
satz-Akku, den Sie über den Kundendienst beziehen
können.
Werkzeuge wechseln
• Ihr Akku-Bohrschrauber hat eine vollautomatische
Spindelarretierung und ist mit einem einhülsigen
Bohrfutter. Beim Stillstand des Motors wird der An-
triebsstrang verriegelt, so dass Sie das Schnell-
spannbohrfutter (9) durch Drehen öffnen können.
Nachdem Sie das gewünschte Werkzeug ein-
gesetzt und durch Drehen des Bohrfutters fest-
gespannt haben, können Sie sofort weiter arbei-
ten. Die Spindelarretierung löst sich automatisch
mit Starten des Motors (Betätigung des EIN- /
AUS-Schalters (3) ).
