Commande de la presse :
Montez la table un peu au dessus de la hauteur de travail souhaitée, posez les rivets de sorte que le
jonc d'arrêt du rivet soutienne la colonne, placez des supports V sur la table – Si la pression dépasse
les 11,2 tonnes (70% de la capacité maximale), les deux supports V doivent supporter la pièce à
usiner.
Le mouvement avant du piston (haute pression) est obtenu en pompant avec la pédale.

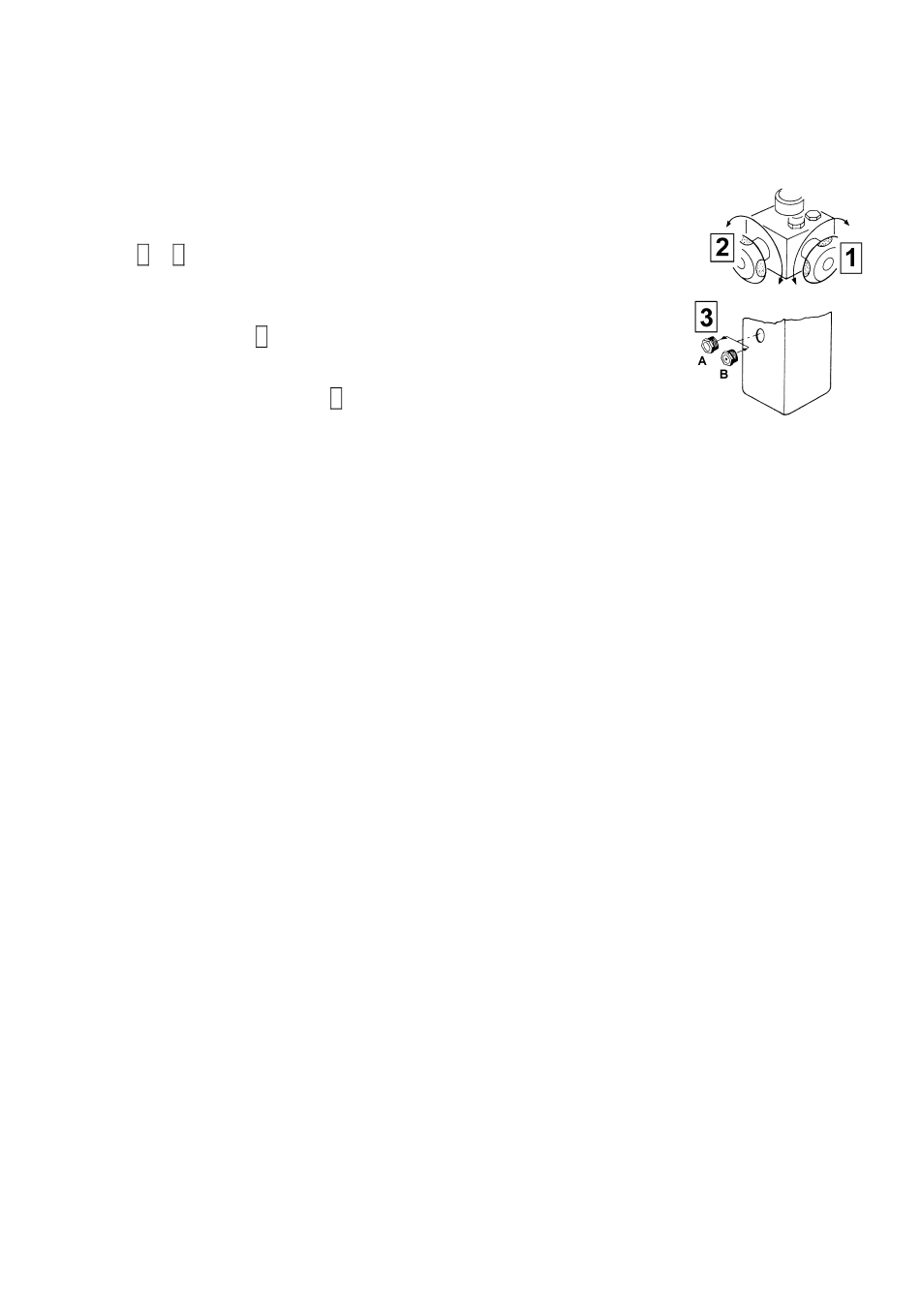

Comment faire fonctionner la pompe:
1. Serrer 1 et 2 à la main.
2. Utiliser la pédale / Poignée pour pomper,
jusqu'à ce que le piston descende au point désiré.
3. Dès que le piston touche l'objet,
commencer à tourner 1 dans le sens inverse des aiguilles.
La pompe fonctionne à haute pression en appliquant de la pression sur
l'objet.
4. Remonter le piston en tournant 2 dans le sens inverse des aiguilles.
AVERTISSEMENT ! N'utilisez pas la presse au-delà de la pression maximale et de la longueur de
course maximale indiquée, car cela risque d'endommager les joints du vérin, arrêtez par conséquent
d'actionner la pédale / Poignée pour charge.
Entretien
Le vérin et la pompe sont autolubrifiants. Les articulations et tourillons du levier de pompage sont à
graisser si nécessaire.
L'huile est remplacé si nécessaire tous les ans ou tous les 2 ans. La presse doit être remplie avec de
l'huile hydraulique – du type Castrol Hyspin AWS22 (viscosité 22 à 40) ou une huile équivalente dotée
des mêmes caractéristiques.
Au cours du remplacement ou du remplissage de l'huile, il est important d'empêcher que des impuretés
ne tombent dans la pompe, car cela pourrait endommager le système hydraulique.
Quantité d'huile : 1,4 litres

Mise au rebut

Lors de la mise au rebut de la presse, vider l'huile hydraulique dans un bidon approuvé et le déposer
dans une station réceptrice agréée.
SN Side 2 09-03-2015
