Bedienungsanleitung
Presse, FP16, HP16
Zu Ihrer Sicherheit:
Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die
Anleitung vollständig lesen und die darin enthaltenen Anweisungen
strikt befolgen.
Warnung Transport:
Bitte achten Sie darauf !! Dass diese Presse sehr kopflastig ist !!
1. Mit Gabelstapler: Beide Gabel unter dem oberen Teil des Rahmen der Presse einsetzen. Die
Aufnahmepunkten des Rahmens sind auf die Verpackung deutlich angegeben !
2. Mit Kran: Gleiche Aufnahmepunkten wie oben für den Gabelstapler beschrieben.
3. Mit Palettenhubwagen: Die Presse muss während des Transportes
(für die Sicherheit) abgestützt werden, so dass sie unter keine Umständen umkippen könnte.

Sicherheit:

Die Presse darf NUR ! für die abgezielten Pressen-aufgaben verwendet werden.
Bitte achten Sie immer darauf, dass einen Risiko besteht, dass die Werkstücken unter dem Druck von der
Presse ausgeschleudert werden.
Montage:
WICHTIG ! Die Ölschraube vor Gebrauch austauschen !
Bei der Presse ist eine neue Ölschraube (mit Entlüftungsloch) beigepackt.

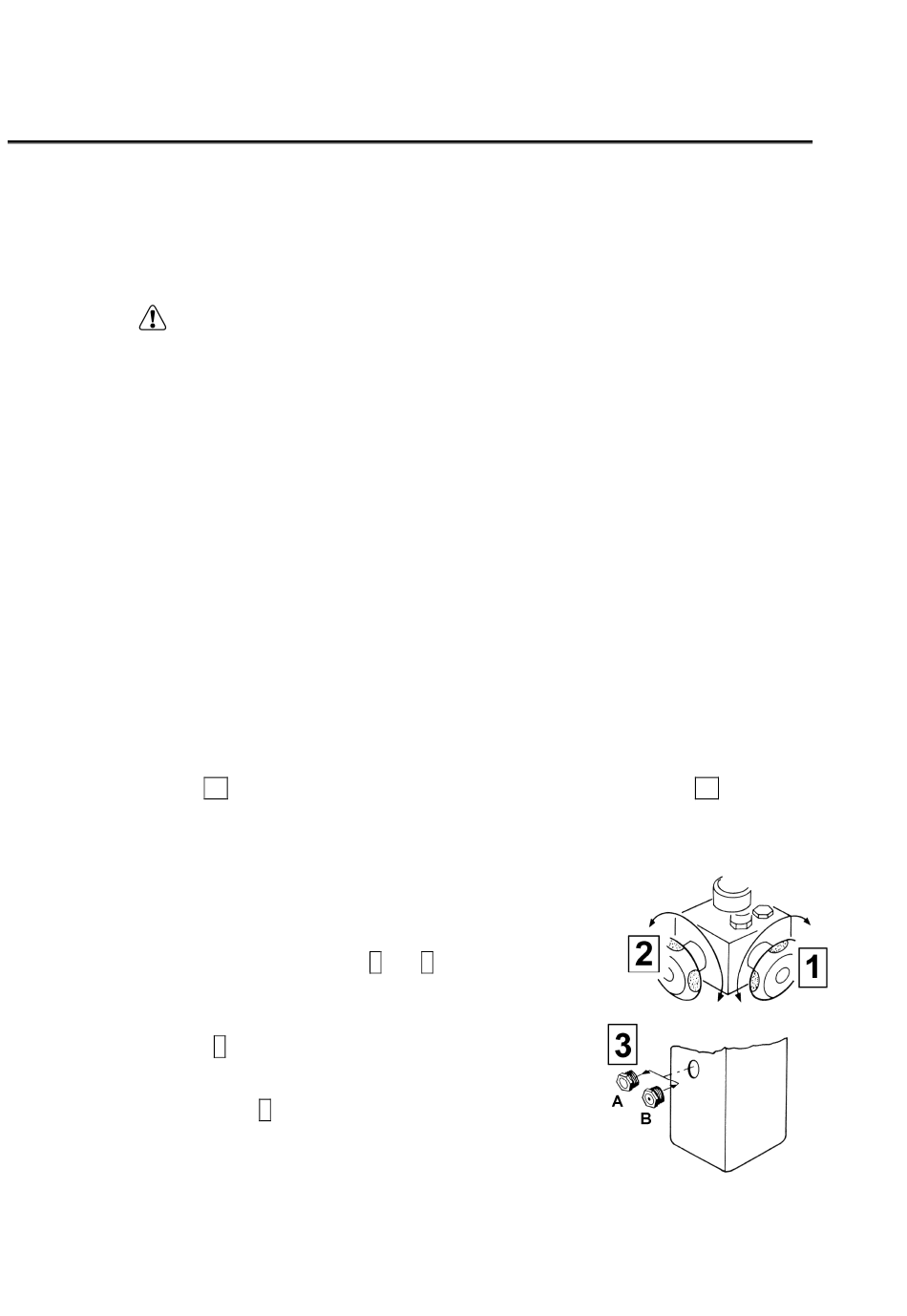

Die Transport-schraube 3A abschrauben und danach diese mit der neue Ölschraube 3B austauschen. Wenn
Sie die neue Ölschraube montiert haben,
muss das Entlüftungsloch nach oben sein.
Inbetriebnahme:
Bedienung von der Pumpe:
1. Schliessen Sie die beiden Handgriffe 1 und 2 mit Handkraft.
2. Pumpen Sie mit dem Fusspedal / Pumpen stange,
bis der Presse Kolben den Werkstück erreicht hat.
3. Sofort als der Kolben das Werkstück berührt,
wird Handgriff Nr. 1 gegen den Uhrzeigersinn gedreht.
Damit wird die Pumpe auf Hoch-druck umgeschaltet,
und kann jetzt maximum Druckkraft erreichen.
4. Wenn Sie Handgriff Nr. 2 gegen den Uhrzeigersinn drehen,
bewegt das Kolben sich zurück.
Überschreiten Sie den angegebenen maximum Druckkraft und maximum Hublänge der Presse nicht, da dies
Beschädigungen der Dichtungen im Zylinder verursachen könnte. Fortsetzen Sie deswegen die Betätigung der
Pumpe nicht wenn den Kolben schon die volle Hublänge erreicht hat, oder ganz returniert ist.
1/2 2004.04.22
