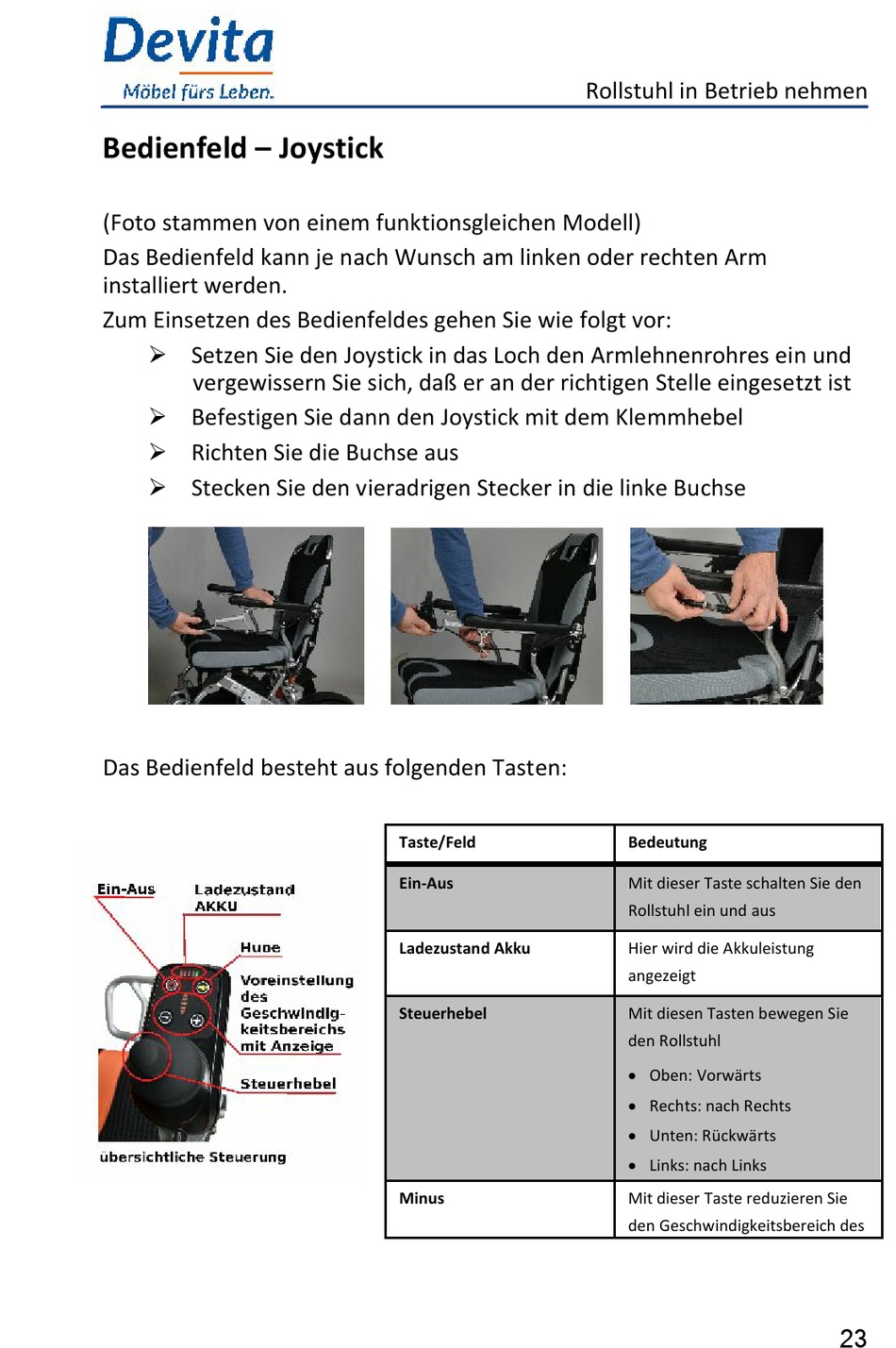

Bedienfeld – Joystick
(Foto stammen von einem funktionsgleichen Modell)
Das Bedienfeld kann je nach Wunsch am linken oder rechten Arm
installiert werden.
Zum Einsetzen des Bedienfeldes gehen Sie wie folgt vor:
Setzen Sie den Joystick in das Loch den Armlehnenrohres ein und
vergewissern Sie sich, daß er an der richtigen Stelle eingesetzt ist
Befestigen Sie dann den Joystick mit dem Klemmhebel
Richten Sie die Buchse aus
Stecken Sie den vieradrigen Stecker in die linke Buchse
Das Bedienfeld besteht aus folgenden Tasten:
Taste/Feld
Ein-Aus
Ladezustand Akku
Steuerhebel
Minus
Rollstuhl in Betrieb nehmen
Bedeutung
Mit dieser Taste schalten Sie den
Rollstuhl ein und aus
Hier wird die Akkuleistung
angezeigt
Mit diesen Tasten bewegen Sie
den Rollstuhl
Oben: Vorwärts
Rechts: nach Rechts
Unten: Rückwärts
Links: nach Links
Mit dieser Taste reduzieren Sie
den Geschwindigkeitsbereich des
23
