Matrix VERSA Serie Bedienungsanleitung Seite 39

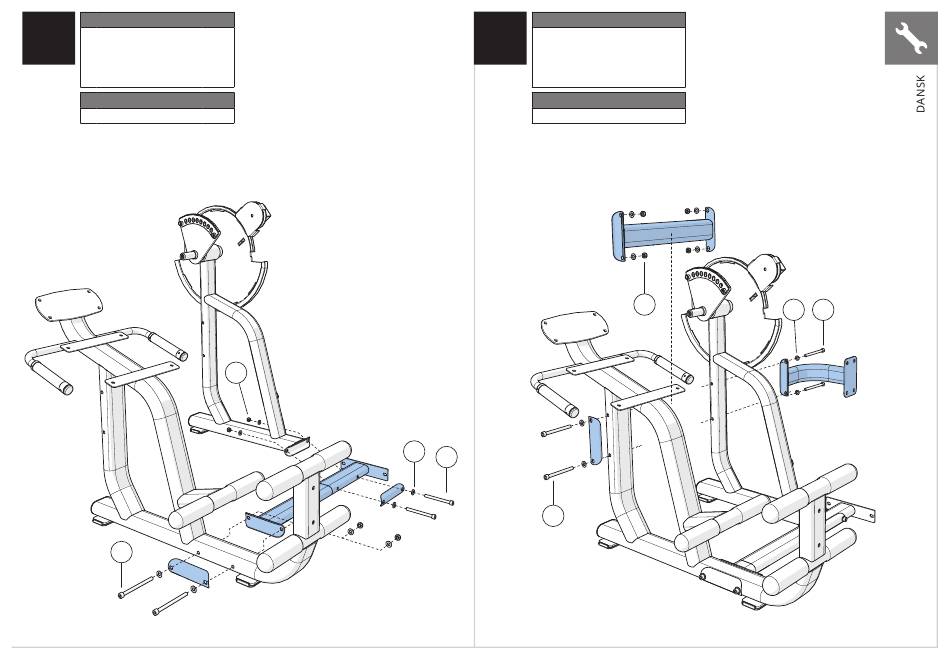

Trin 1 Skruer og bolde
1
Beskrivelse Antal
A Bolt (M10 x 105L) 2
B Buespændeskive (Φ10,2) 8
C Møtrik (M10) 4
D Bolt (M10 x 125L) 2
Drejningsmomentets værdi
77 Nm/57 ft-lb
D
Spænd ikke rammeforbindelserne helt,
før samlingen er fuldført. Vibra-Tite 135
Red Gel eller lignende skal anvendes
på alle fastgørelseselementer, som ikke
er samlet med Nylock-møtrikker.
C
B
Trin 2 Skruer og bolde
2
Beskrivelse
A Bolt (M10 x 105L)
B Buespændeskive (Φ10,2)
C Møtrik (M10)
D Bolt (M10 x 125L)
Drejningsmomentets værdi
77 Nm/57 ft-lb
A
D
Antal
2
8
4
2
C
B A
39
