Matrix VERSA Serie Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für VERSA Serie:
- Handbuch (96 Seiten) ,
- Bedienungsanleitung (53 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Matrix VERSA Serie
Inhaltszusammenfassung für Matrix VERSA Serie

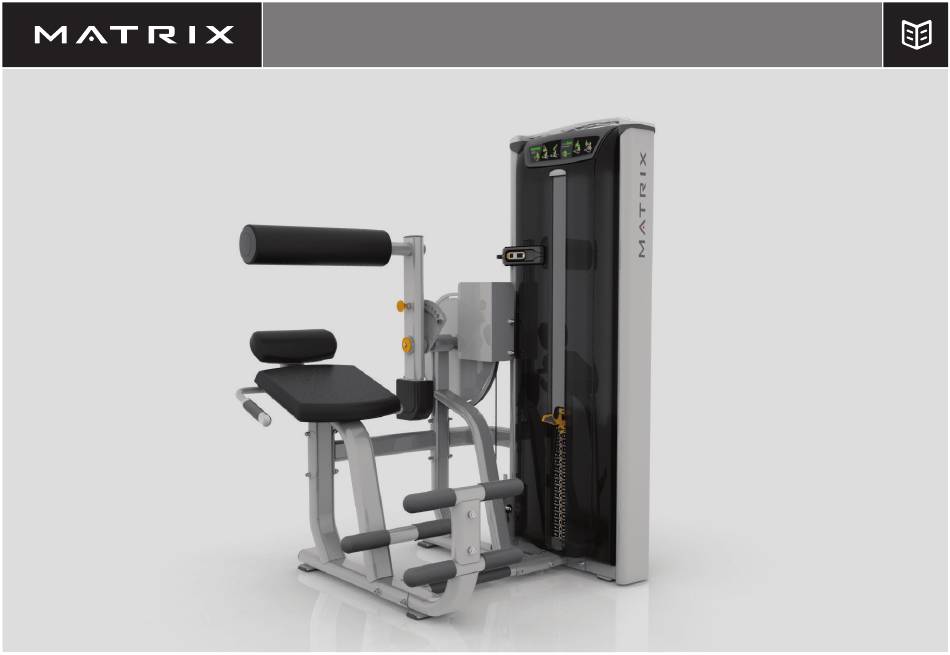

- Seite 1 VERSA SERIES VS-S531...
- Seite 2 ENGLISH DEUTSCH DANSK NEDERLANDS FRANÇAIS ESPAÑOL ITALIANO ΕΛΛΗΝΙΚΆ POLSKI PORTUGUÊS...
- Seite 3 ความช ่ ว ยเหล ื อ อ ื ่ น ๆ โปรดต ิ ด ต ่ อ ไปย ั ง ข ้ อ ม ู ล ต ิ ด ต ่ อ Matrix ท ี ่ ใ ห ้ ไ ว...
- Seite 15 Unterer Bauchmuskel- Rücken maschine Polster hinter dem Polster auf die Vorderseite der Brust einstellen Rücken einstellen Dehnung Dehnung Bauchmuskelmaschine UntererRücken...
-
Seite 16: Wichtige Sicherheitshinweise
MATRIX-Geräte, liegt allein in der Verantwortung des Käufers der Produkte. Exzessives Training oder falscher Gebrauch kann zu Verletzungen Alle Benutzer von MATRIX-Trainingsgeräten sollten vor dem Training an den Geräten auf Folgendes hingewiesen werden. oder zum Tod führen. Wenn Sie in irgendeiner Form Schmerzen verspüren, insbesondere Brustschmerzen, Übelkeit, Schwindel... -
Seite 17: Ordnungsgemäße Verwendung
Ammoniak gereinigt werden. * Lassen Sie rundherum einen Mindestabstand von 60 cm für den Zugang zum MATRIX-Kraftgerät frei. Hinweis: US-amerikanische Bestimmungen (ADA) Kabel sind auf Risse und ausgefranste Enden zu prüfen und gegebenenfalls sofort empfehlen einen Abstand von 91 cm für die Nutzung durch Rollstuhlfahrer. -
Seite 18: Auspacken
VS-S531 TRAININGSBEREICH AUSPACKEN Vielen Dank, dass Sie sich für ein Produkt von MATRIX Fitness entschieden haben. Es wurde vor dem Verpacken kontrolliert. Für eine kompakte Verpackung wird das Gerät im zerlegten Zustand 1,33 m versandt. Kontrollieren Sie vor dem Zusammenbau anhand der Explosionszeichnung, ob alle (52,1") - Seite 19 Den Rahmenverbindungen erst nach Schritt 1 Beschlagteile Schritt 2 Beschlagteile Abschluss der Montage vollständig Beschreibung Menge Beschreibung Menge festziehen. Für alle Befestigungen, Schraube (M10 x 105L) die keine Nylon-Muttern aufweisen, Schraube (M10 x 105L) Bogenförmige Bogenförmige ist ein Schraubensicherungsmittel Unterlegscheibe (Ø 10,2) wie Vibra-Tite 135 rot zu verwenden.
- Seite 20 Schritt 3 Beschlagteile Schritt 4 Beschlagteile Beschreibung Menge Beschreibung Menge Schraube (M10 x 20L) Schraube (M10 x 20L) Flache Unterlegscheibe (Ø 10,5) Flache Unterlegscheibe (Ø 10,2) Schraube (M8 x 20L) Flache Unterlegscheibe (Ø 8,4) Drehmoment 57 Nm / 41 ft-lbs Drehmoment 77 Nm / 57 ft-lbs...
- Seite 21 Schritt 5 Beschlagteile Schritt 6 Beschlagteile Sicherstellen, dass sich der Beschreibung Menge Beschreibung Menge FLASCHENZUGARM mittig über Schraube (M10 x 20L) Schraube (ST4 x 20L) dem STOSSFÄNGER BEFINDET Flache Unterlegscheibe (Ø 10,2) Drehmoment 77 Nm / 57 ft-lbs STOSSFÄNGER FLASCHEN- ZUGARM...
- Seite 22 Schritt 7 Beschlagteile Schritt 8 Beschlagteile Beschreibung Menge Beschreibung Menge Schraube (M8 x 15L) Schraube (M10 x 30L) Flache Unterlegscheibe (Ø 8,5 x Ø 60) Flache Unterlegscheibe (Ø 10,2) Schraube (M8 x 25L) Flache Unterlegscheibe (Ø 8,4) Drehmoment Schraube (M10 x 20L) 10 Nm / 7 ft-lbs Flache Unterlegscheibe (Ø...
- Seite 23 Schritt 10 Beschlagteile Beschreibung Menge Schraube (M8 x 25L) Flache Unterlegscheibe (Ø 8,4) Drehmoment 15 Nm / 11 ft-lbs...
- Seite 24 Fußstützenset (optional) Premium-Satz (optional) MONTAGE ABGESCHLOSSEN! Schritt 11 Beschlagteile Schritt 12 Beschlagteile Beschreibung Menge Beschreibung Menge Schraube (M10 x 70L) Schraube (M8 x 60L) Schraube (M10 x 75L) Schraube (M8 x 35L) Flache Unterlegscheibe (Ø 10,2) Drehmomentwerte Mutter (M10) 25 Nm / 18 ft-lbs Drehmoment 15 Nm / 11 ft-lbs 77 Nm / 57 ft-lbs...
