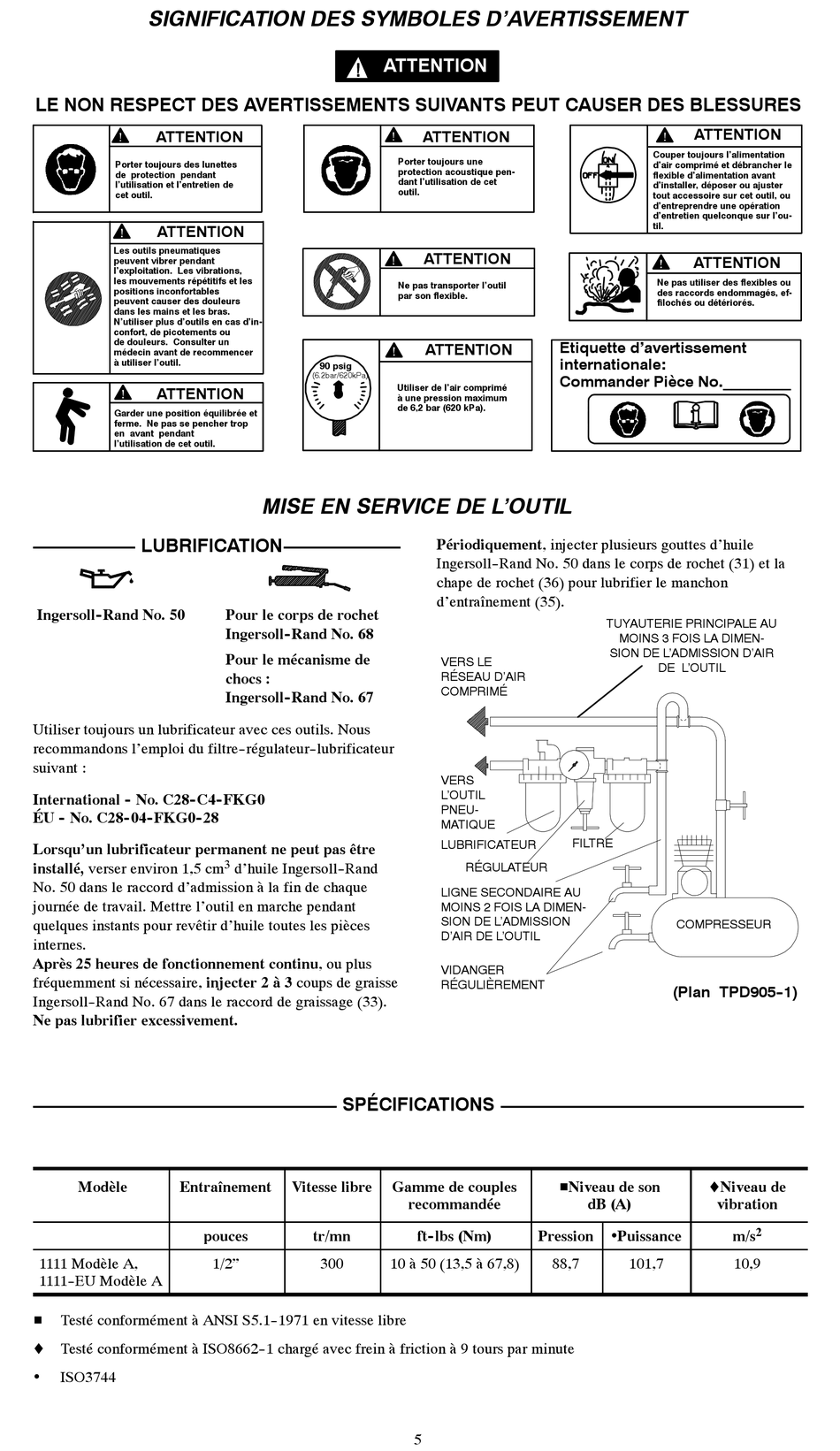

SIGNIFICATION DES SYMBOLES D'AVERTISSEMENT

LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES
ATTENTION
Porter toujours des lunettes
de protection pendant
l'utilisation et l'entretien de
cet outil.
ATTENTION
Les outils pneumatiques
peuvent vibrer pendant
l'exploitation. Les vibrations,
les mouvements répétitifs et les
positions inconfortables
peuvent causer des douleurs
dans les mains et les bras.
N'utiliser plus d'outils en cas d'in-
confort, de picotements ou
de douleurs. Consulter un
médecin avant de recommencer
à utiliser l'outil.
ATTENTION
Garder une position équilibrée et
ferme. Ne pas se pencher trop
en avant pendant
l'utilisation de cet outil.

LUBRIFICATION

Ingersoll- - Rand No. 50
Utiliser toujours un lubrificateur avec ces outils. Nous
recommandons l'emploi du filtre- - régulateur- - lubrificateur
suivant :
International - - No. C28- - C4- - FKG0
ÉU - - No. C28- - 04- - FKG0- - 28
Lorsqu'un lubrificateur permanent ne peut pas être
installé, verser environ 1,5 cm
No. 50 dans le raccord d'admission à la fin de chaque
journée de travail. Mettre l'outil en marche pendant
quelques instants pour revêtir d'huile toutes les pièces
internes.
Après 25 heures de fonctionnement continu, ou plus
fréquemment si nécessaire, injecter 2 à 3 coups de graisse
Ingersoll- - Rand No. 67 dans le raccord de graissage (33).
Ne pas lubrifier excessivement.
Modèle Entraînement
1111 Modèle A,
1111- - EU Modèle A
Testé conformément à ANSI S5.1- - 1971 en vitesse libre
H
♦ Testé conformément à ISO8662- - 1 chargé avec frein à friction à 9 tours par minute
ISO3744
•
90 psig
(6.2bar/620kPa)

MISE EN SERVICE DE L'OUTIL

Pour le corps de rochet
Ingersoll- - Rand No. 68
Pour le mécanisme de
chocs :
Ingersoll- - Rand No. 67
3
d'huile Ingersoll- - Rand
SPÉCIFICATIONS
Vitesse libre
pouces tr/mn
1/2" 300
ATTENTION
ATTENTION
Porter toujours une
protection acoustique pen-
dant l'utilisation de cet
outil.
ATTENTION
Ne pas transporter l'outil
par son flexible.
ATTENTION
Utiliser de l'air comprimé
à une pression maximum
de 6,2 bar (620 kPa).
Périodiquement, injecter plusieurs gouttes d'huile
Ingersoll- - Rand No. 50 dans le corps de rochet (31) et la
chape de rochet (36) pour lubrifier le manchon
d'entraînement (35).
VERS LE
RÉSEAU D'AIR
COMPRIMÉ
VERS
L'OUTIL
PNEU-
MATIQUE
LUBRIFICATEUR
RÉGULATEUR
LIGNE SECONDAIRE AU
MOINS 2 FOIS LA DIMEN-
SION DE L'ADMISSION
D'AIR DE L'OUTIL
VIDANGER
RÉGULIÈREMENT
Gamme de couples
recommandée
ft- - lbs (Nm) Pression
10 à 50 (13,5 à 67,8)
5
ATTENTION
Couper toujours l'alimentation
d'air comprimé et débrancher le
flexible d'alimentation avant
d'installer, déposer ou ajuster
tout accessoire sur cet outil, ou
d'entreprendre une opération
d'entretien quelconque sur l'ou-
til.
ATTENTION
Ne pas utiliser des flexibles ou
des raccords endommagés, ef-
filochés ou détériorés.
Etiquette d'avertissement
internationale:
Commander Pièce No.________
TUYAUTERIE PRINCIPALE AU
MOINS 3 FOIS LA DIMEN-
SION DE L'ADMISSION D'AIR
DE L'OUTIL
FILTRE
COMPRESSEUR
(Plan TPD905- -1)
HNiveau de son ♦Niveau de
dB (A)
•Puissance
88,7 101,7
vibration
2
m/s
10,9
