Sygonix CCD Bedienungsanleitung

Bedienungsanleitung
D

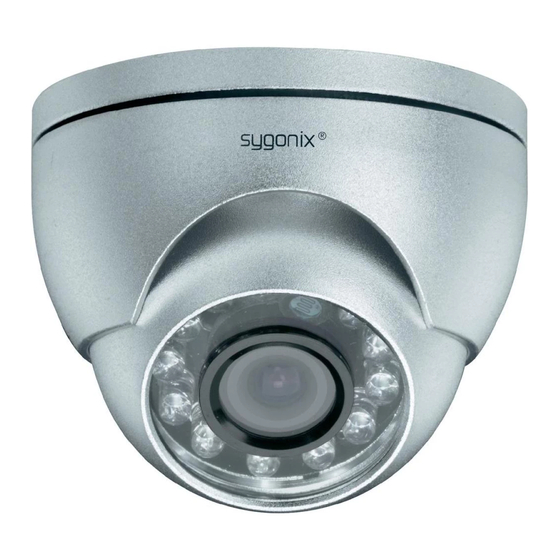

8,5 mm CCD Farb Kamera, 420 TVL, 4-9 mm
Bestimmungsgemäße Verwendung
Diese 8,5 mm (1/3") Dome-Kamera im Metallgehäuse dient der Überwachung und Si-
cherung von uneinsehbaren bzw. kritischen Bereichen (wie z.B. Ladenüberwachung,
Haussprechanlagen, Eingangsbereiche, usw.).
Die Wiedergabe der aufgenommenen Bilder kann auf jedem geeigneten Fernsehgerät
oder Monitor mit Videoeingang erfolgen.
Die Kamera ist für den Betrieb im Außenbereich geeignet (IP65).
Die Spannungsversorgung erfolgt via 12V/DC (Steckernetzgerät optional erhältlich;
empfohlen wird ein 12V/DC 500mA Steckernetzgerät).
Beachten Sie, dass Sie sich strafbar machen, wenn Sie fremde Personen ohne deren
Wissen und Einverständnis mit dieser Kamera beobachten.
Eine andere Verwendung als die zuvor beschrieben ist verboten und kann das Produkt
beschädigen, was mit Risiken wie Kurzschluss, Brand, elektrischer Stromschlag, usw.
verbunden ist. Das gesamte Produkt darf nicht verändert oder umgebaut werden. Die
Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu beachten. Bit-
te lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie diese für
spätere Rückfragen gut auf.
Lieferumfang
• Kamera
• Montagematerial
• Bedienungsanleitung
• Montagewerkzeug
• Einstellwerkzeug
Symbolerklärung
Das Blitzsymbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch elektrischen Schlag.
Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb
oder Bedienung hin.
Das Pfeilsymbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschä-
den übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handha-
bung oder Nichtbeachten der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewähr-
leistung/Garantie.
• Die Kamera darf nicht verändert oder umgebaut werden, sonst erlischt nicht
nur die Zulassung (CE), sondern auch die Garantie/Gewährleistung.
• Die Kamera darf nicht extremen Temperaturen, direktem Sonnenlicht, in-
tensiver Vibration oder schwerer mechanischer Beanspruchung ausgesetzt
werden.
• Werden die Geräte in Verbindung mit anderen Geräten, wie z.B. einem Mo-
nitor und einem Steckernetzteil, benutzt, so müssen die Bedienungsanlei-
tungen und Sicherheitshinweise dieser Geräte ebenfalls unbedingt beach-
tet werden.
• Der Betrieb dieser Überwachungskamera ersetzt nicht die persönliche Auf-
sicht von Kindern oder Menschen, die besonderer Hilfe bedürfen, sondern
dient lediglich der Unterstützung dieser Aufsicht.
• Nach raschem Temperaturwechsel benötigt die Kamera erst eine gewisse
Zeit zur Stabilisierung, um sich an die neue Umgebungstemperatur anzu-
passen, bevor sie benutzt werden kann.
• Elektronische Geräte sind kein Kinderspielzeug und sollten außerhalb der
Reichweite von Kindern aufbewahrt werden!
• Sollten Sie Zweifel zum korrekten Gebrauch der Kamera oder bezüglich der
Sicherheit haben, wenden Sie sich bitte an qualifi ziertes Fachpersonal.
• Lassen Sie niemals Verpackungsmaterial unachtsam herumliegen. Plastik-
folien/Taschen usw. können für Kinder zu einem gefährlichen Spielzeug
werden, es besteht Erstickungsgefahr.
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist,
so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Be-
trieb zu sichern.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen
oder
- nach schweren Transportbeanspruchungen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anla-
gen und Betriebsmittel zu beachten.
• Die Kamera ist für den Betrieb im Außenbereich geeignet (IP65).
• Die Spannungsversorgung erfolgt via 12V/DC (Steckernetzgerät optional er-
hältlich; empfohlen wird ein 12V/DC 500mA Steckernetzgerät).
• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einer qualifi -
zierten Fachkraft bzw. einer Fachwerkstatt durchgeführt werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, so wenden Sie sich bitte an unseren technischen Kun-
dendienst oder andere Fachleute.

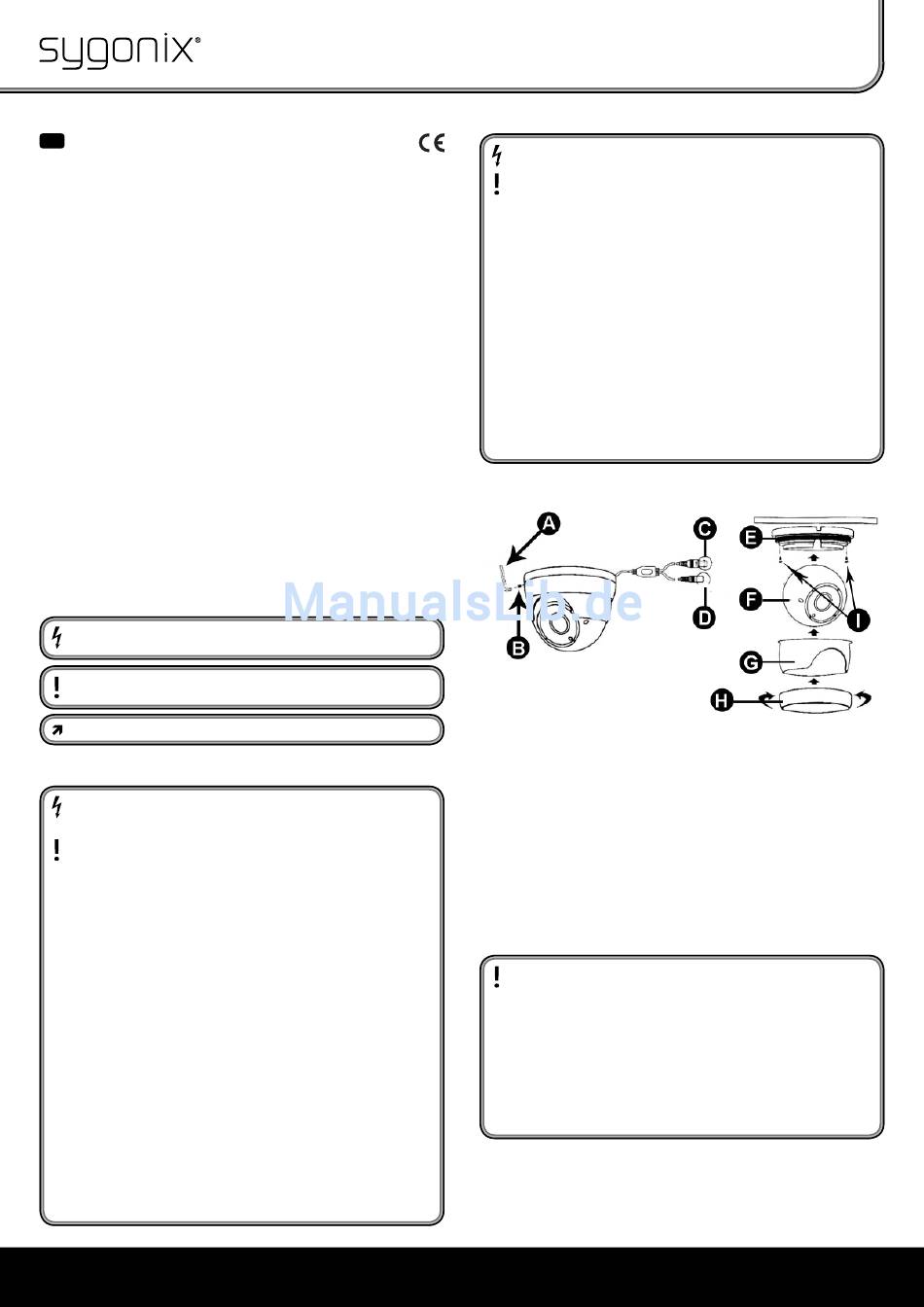

Produktansicht
Abb. 1:
A) Montagewerkzeug
B) Arrettierungsschraube
C) Videoausgang (BNC-Anschluß)
D) Anschluß für Spannungs-
versorgung 12V/DC
E) Montageplatte
Montage
Suchen Sie sich einen geeigneten Montageort, von dem aus das gewünschte Objekt
überwacht werden soll.
Ein geeigneter Montageort für die Kamera besitzt folgende Merkmale:
• Vibrationsfrei
• Kein direktes Sonnenlicht
Alle Anschlusskabel dürfen weder geknickt noch gequetscht werden.
Funktionsstörungen, Kurzschlüsse sowie ein Gerätedefekt können die
Folge sein.
Achten Sie darauf, dass die Steckverbindungen des Anschlusskabels
keiner Feuchtigkeit ausgesetzt werden. Diese Steckverbindungen dür-
fen nur in trockenen Räumen Verwendung fi nden. Diese Steckverbin-
dungen müssen daher (bei Montage im Außenbereich oder in Feucht-
räumen) so verlegt werden, dass sie in einen trockenen Raum geführt
werden.
Achten Sie beim Bohren von Löchern in der Wand oder beim Festschrau-
ben darauf, dass keine Kabel oder Leitungen beschädigt werden.
Die Kamera ist für den Betrieb im Außenbereich geeignet (IP65).
F) Kameragehäuse
G) Mittlerer Montagering
H) Oberer Montagering
I) Montageschrauben
