Asus T3-M2NC51PV Schnellinstallationsanleitung Seite 79

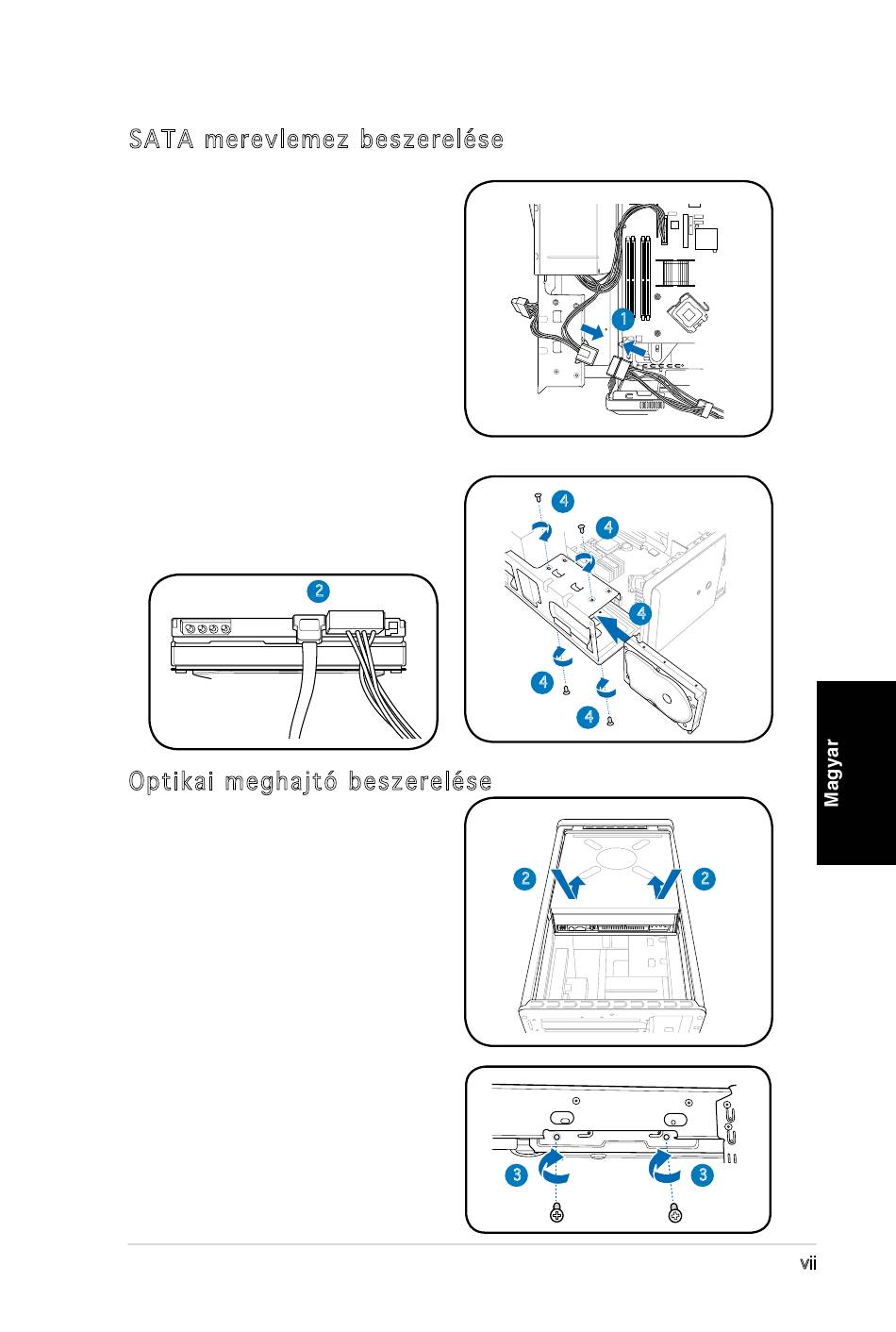

SATA merevlemez beszerelése
1. Csatlakoztassa a SATA tápkábelt
a tápegység dugójához.
2. Csatlakoztassa a SATA jel-,
illetve tápkábel dugóit a
meghajtó hátulján lévő
csatlakozókhoz.
3. Keresse meg a merevlemez-
tálcát.
4. Helyezze a merevlemezes
meghajtót a tálcára (úgy, hogy
a meghajtó nyomtatott áramköri
lapja a ház teteje felé nézzen),
majd rögzítse négy csavarral.
5. Csatlakoztassa a SATA jelkábelt
az alaplap SATA csatlakozójához
és rögzítse a kábeleket a műanyag
kábelrögzítők segítségével.
Optikai meghajtó beszerelése
1. Fordítsa a házat a megfelelő
irányba.
2. Helyezze az optikai meghajtót
a felső 5,25 hüvelykes
bővítőhelyre, majd óvatosan
tolja be, amíg a rögzítésére
szolgáló lyukak és a bővítőhely
lyukai egy vonalba nem esnek.
3. Rögzítse az optikai meghajtót
négy csavarral mindkét
oldalon.
4. Csatlakoztassa a IDE- és
tápkábel dugóit a meghajtó
hátulján lévő csatlakozókhoz.
2
1
4
4
4
4
4
2
3
2
3
vii
