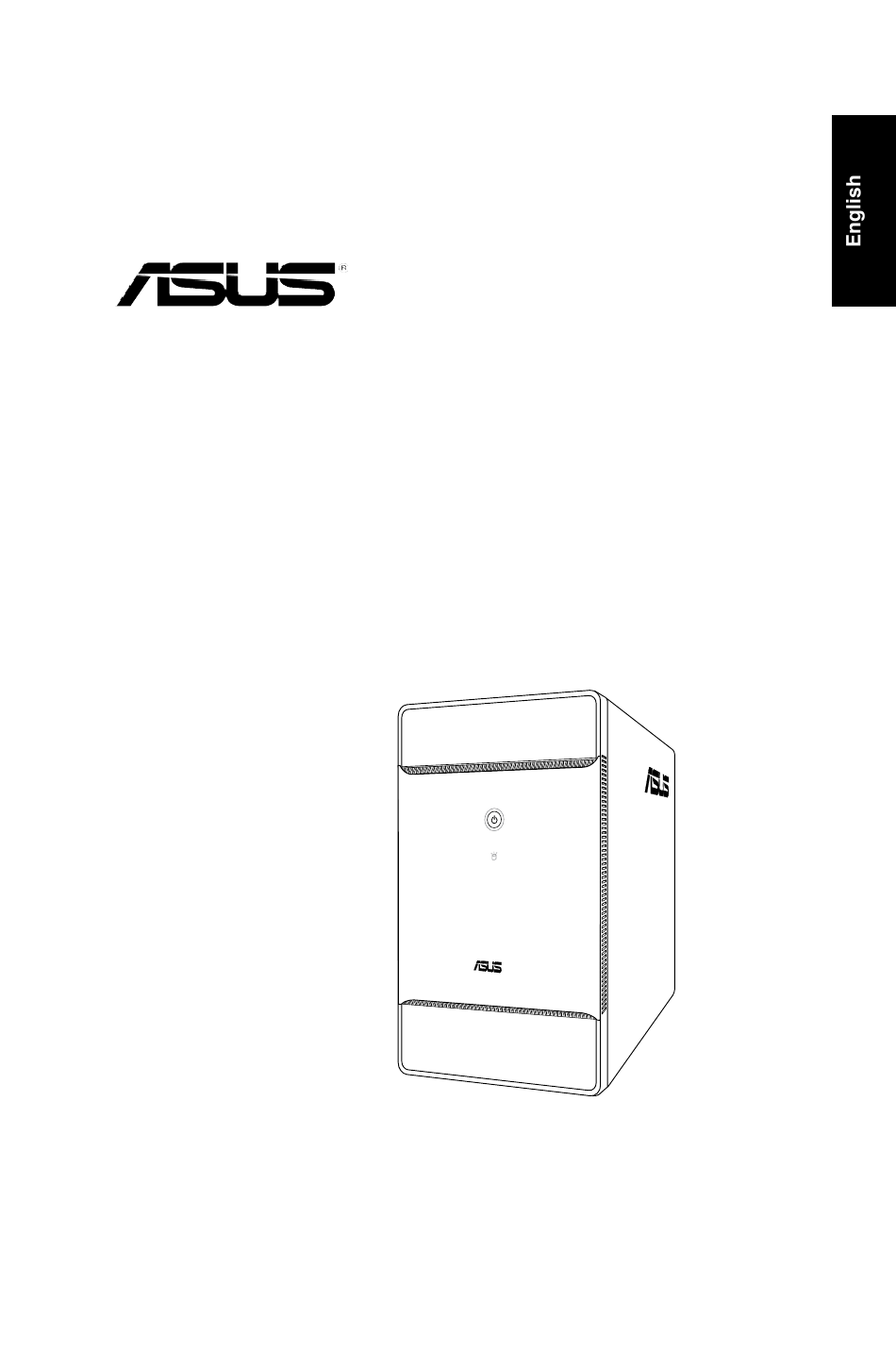

- Seite 17 T-Serie ASUS PC (Desktop Barebone) Installationshandbuch Die neueste Version des Handbuchs finden Sie auf der ASUS-Website: www.asus.com...
- Seite 18 Frontseite/Rückseite Vorderseite (geschlossen) Vorderseite (aufschieben) Rückseite Schubladenabdeckung des Erweiterungs-steckplätze optischen Laufwerkes 1.* Optischer S/PDIF-Ausgang ( Stromschalter ( Stromanschluss HDD-LED ( ) (leuchtet auf, wenn 14.** Spannungsauswahlschalter die Festplatte arbeitet) Stromschalter Fronttafelabdeckung 16.* • PS/-Tastaturanschluss ( ) Memory Stick/ Memory Stick Pro- •...
-
Seite 19: Interne Komponenten
HINWEIS: Die folgende Abbildung zeigt die interne Ansicht des Systems, wenn Sie die Abdeckung entfernen und das Netzteil anheben. Halterung für optisches Laufwerk DIMM-Steckplätze 5.5-Zoll Prozessorsockel Halterung für 3.5 Zoll ASUS-Motherboard Festplattenlaufwerk PCI Express x16-Steckplatz Netzteil PCI-Steckplatz HINWEIS: *Details zum Motherboard finden Sie im Benutzerhandbuch des Systems. Entfernen der Abdeckung Entfernen Sie die drei Gehäuseschrauben an der... -
Seite 20: Herausnehmen Des Netzteils
Herausnehmen des Netzteils Suchen und entfernen Sie die zwei Schrauben des Netzteils. Heben Sie die PSU in Pfeilrichtung um 90º an. ACHTUNG: Achten Sie beim Entfernen des Netzteils darauf, dass Sie das Netzteil gut festhalten. Das Netzteil kann aus Versehen herunterfallen und die anderen Systemkomponenten beschädigen. -
Seite 21: Einbau Des Prozessorlüfters Und Kühlkörpers
Installieren einer AMD CPU Suchen Sie den Prozessorsockel und heben den Hebel im Winkel von ca. 90º an. Stecken Sie den Prozessor in den Sockel und vergewissern Sie sich, dass die Prozessorecke mit dem goldenen Dreieck mit dem kleinen Dreieck am Sockels übereinstimmt. -
Seite 22: Installieren Eines Dimms
Installieren eines AMD CPU-Kühlkörpers und -Lüfters Platzieren Sie den Kühlkörper auf dem installierten Prozessor. Befestigen Sie ein Ende der Befestigungsklammmer an der Befestigungsmodulgrundplatte. Befestigen Sie die andere Seite der Befestigungsklammer (nahe des Befestigungsklammerschlosses) auf der Grundplatte bis sie in der richtigen Position einrastet. -
Seite 23: Installieren Einer Erweiterungskarte
Installieren einer Erweiterungskarte Entfernen Sie die Schraube, mit der die Metallklammerhalterung befestigt ist. Entfernen Sie die Metallklammerhalterung. Stecken Sie die Karte in den Steckplatz ein und drücken dann fest nach unten, bis sie richtig sitzt. Sichern Sie die Karte mit einer Schraube. Setzen Sie die Metallklammerhalterung wieder ein und sichern Sie sie mit einer Schraube. -
Seite 24: Installieren Eines Optischen Laufwerks
Installieren eines optischen Laufwerks Stellen Sie das Gehäuse aufrecht hin. Stecken Sie das SATA/IDE optische Laufwerk in den oberen 5.5- Zoll-Schacht und schieben Sie vorsichtig, bis die Schraubenlöcher mit den Löchern am Schacht übereinstimmen. Sichern Sie das Laufwerk mit jeweils Schrauben auf jeder Seite des Schachtes.
