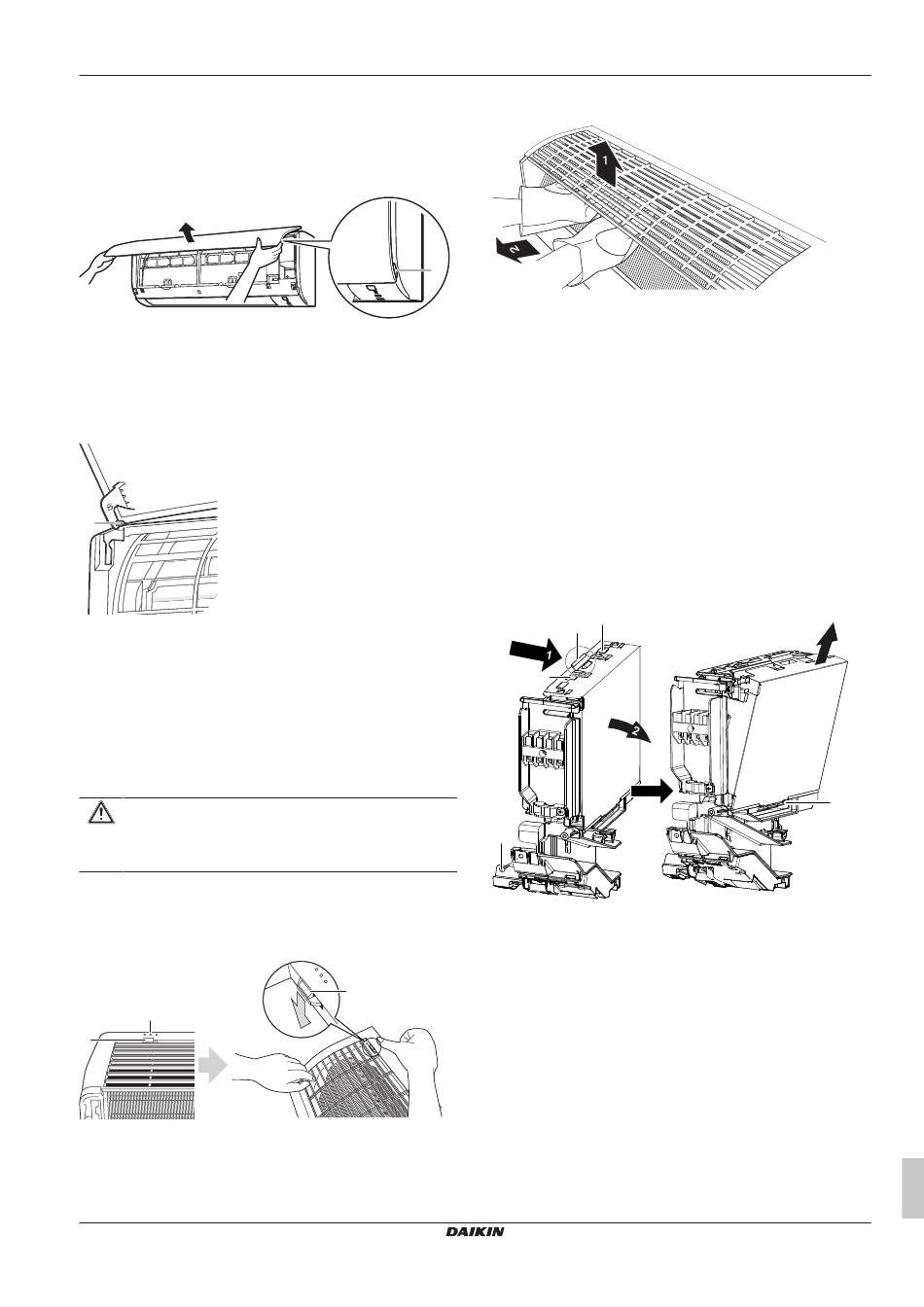

Öffnen der Inneneinheit
5.2.1
Die Frontblende abnehmen
1 Auf beiden Seiten der Frontblende die Laschen fassen und die
Frontblende öffnen.
a
Blendenlaschen
2 Die Frontblende nach links oder rechts schieben und dann zum
eigenen Körper hin ziehen, um sie zu entfernen.
Ergebnis: Der Frontblendenwelle wird auf 1 Seite getrennt.
3 Trennen Sie die Frontblendenwelle auf der anderen Seite auf
dieselbe Weise.
a
a
Frontblendenwelle
5.2.2
Die Frontblende wieder anbringen
1 Die Frontblende anhängen. Die Achsen an den Nuten
ausrichten und sie ganz hineinschieben.
2 Langsam die Frontblende schließen und auf beiden Seiten und
in der Mitte andrücken.
5.2.3
Das Frontgitter abnehmen
ACHTUNG
Tragen Sie während der Installation und Wartung des
Systems angemessene persönliche Schutzausrüstungen
(Schutzhandschuhe, Sicherheitsbrille etc.).
1 Die Frontblende abnehmen, um den Luftfilter zu entfernen.
2 Vom Frontgitter 2 Schraube entfernen.
3 Die 3 oberen Haken, die mit einem Symbol mit 3 Kreisen
gekennzeichnet sind, niederdrücken.
b
a
a
Oberer Haken
b
Symbol mit 3 Kreisen
4 Wir empfehlen, erst die Klappe zu öffnen und danach das
Frontgitter zu entfernen.
CTXF20~35C5V1B
Raumklimageräte von Daikin
3P519299-13S – 2020.08
5 Mit beiden Händen unter die Mitte des Frontgitters fassen und
das Frontgitter nach oben drücken, dann zum eigenen Körper.
a
5.2.4
1 Das Frontgitter anbringen, indem Sie die 3 oberen Haken fest
einrasten lassen.
2 Ins Frontgitter 2 Schrauben (Klasse 20~35) installieren.
3 Den Luftfilter installieren und dann die Frontblende wieder
anbringen.
5.2.5
1 Frontgitter abnehmen.
2 1 Schraube am Klemmenkasten herausdrehen.
3 Abdeckung
vorstehenden Teil oben an der Abdeckung öffnen.
4 Lasche unten aushaken und Abdeckung des Klemmenkastens
abnehmen.
c
5 Zum Wiederanbringen der Abdeckung erst die untere Lasche in
den Klemmenkasten einhaken und dann die Abdeckung in die 2
a
oberen Laschen einschieben.
5.2.6
1 Von der Wartungsblende 1 Schraube entfernen.
2 Die Wartungsblende herausziehen und horizontal von der
Einheit weg ziehen.
5 Installation des Geräts
Das Frontgitter wieder anbringen
Die Elektroschaltkasten-Abdeckung
entfernen
des
Klemmenkastens
a
b
a
a
Lasche
b
Vorstehendes Teil oben auf der Abdeckung
c
Schraube
Die Wartungsblende öffnen
durch
Ziehen
am
3
a
Installationsanleitung
