Diese Anschluss- und Betriebsanleitung ist sorgfältig aufzubewahren. Sie muss während der gesamten Einsatzdauer der MSI Sicherheits-Interfaces verfügbar sein. Die Leuze electronic GmbH + Co. KG haftet nicht für Schäden, die durch unsachgemäße Benutzung entstehen. Zur sachgerechten Verwendung gehört auch die Kenntnis dieser Anschluss- und Betriebsan- leitung.
Ausführung bietet die Standardfunktionen für 1 AOPD Typ 4 oder bis zu 2 AOPD Typ 2 wahlweise: • Anlauf-/Wiederanlaufsperre • Schützkontrolle • Diagnosefunktion Relaisausgang mit den Funktionen: • zwei Sicherheits-Schließerkontakte, OSSD 1 und OSSD 2 • Statusanzeigen und Meldeausgänge Leuze electronic GmbH + Co. KG MSI-s...
(z. B. EN ISO 12100, EN ISO 13849-1, EN 62061). Das Ergebnis der Risikobeurteilung bestimmt das erforderliche Sicherheitsniveau des Sicherheits-Interface (siehe Tabelle in Kapitel 3.1.1). Für Montage, Betrieb und Prüfungen müssen das Dokument „MSI-s/R Modulares Sicherheits-Interface“ sowie alle zutreffenden nationalen und internationalen Normen, Vorschriften, Regeln und Richtlinien beachtet werden.
Seite 7
Netzausfallzeit von 20 ms überbrücken. • An den Schaltausgängen können, je nach äußerer Beschaltung, gefährliche Spannungen anliegen. Diese sind, neben der Versorgungsspannung, vor allen Arbeiten am MSI-s/R abzuschalten und gegen Wiedereinschalten zu sichern. • Diese Betriebsanleitung ist der Dokumentation der Maschine, an der die Schutzeinrichtung montiert ist, beizufügen, so dass sie dem Bediener jederzeit zur Verfügung steht.
Der Betreiber der Maschine ist verantwortlich für Folgendes: • Unterweisung des Bedienpersonals • Aufrechterhaltung des sicheren Betriebs der Maschine • Befolgung aller Vorschriften und Richtlinien zu Arbeitsschutz und Arbeitssicherheit • regelmäßige Prüfung durch befähigtes Personal (siehe Kapitel 3 und 3.2) Leuze electronic GmbH + Co. KG MSI-s...
Sicherheit Haftungsausschluss Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen: • Sicherheits-Interface wird nicht bestimmungsgemäß verwendet. • Sicherheitshinweise werden nicht eingehalten. • Vernünftigerweise vorhersehbare Fehlanwendungen werden nicht berücksichtigt. • Montage und elektrischer Anschluss werden nicht sachkundig durchgeführt.

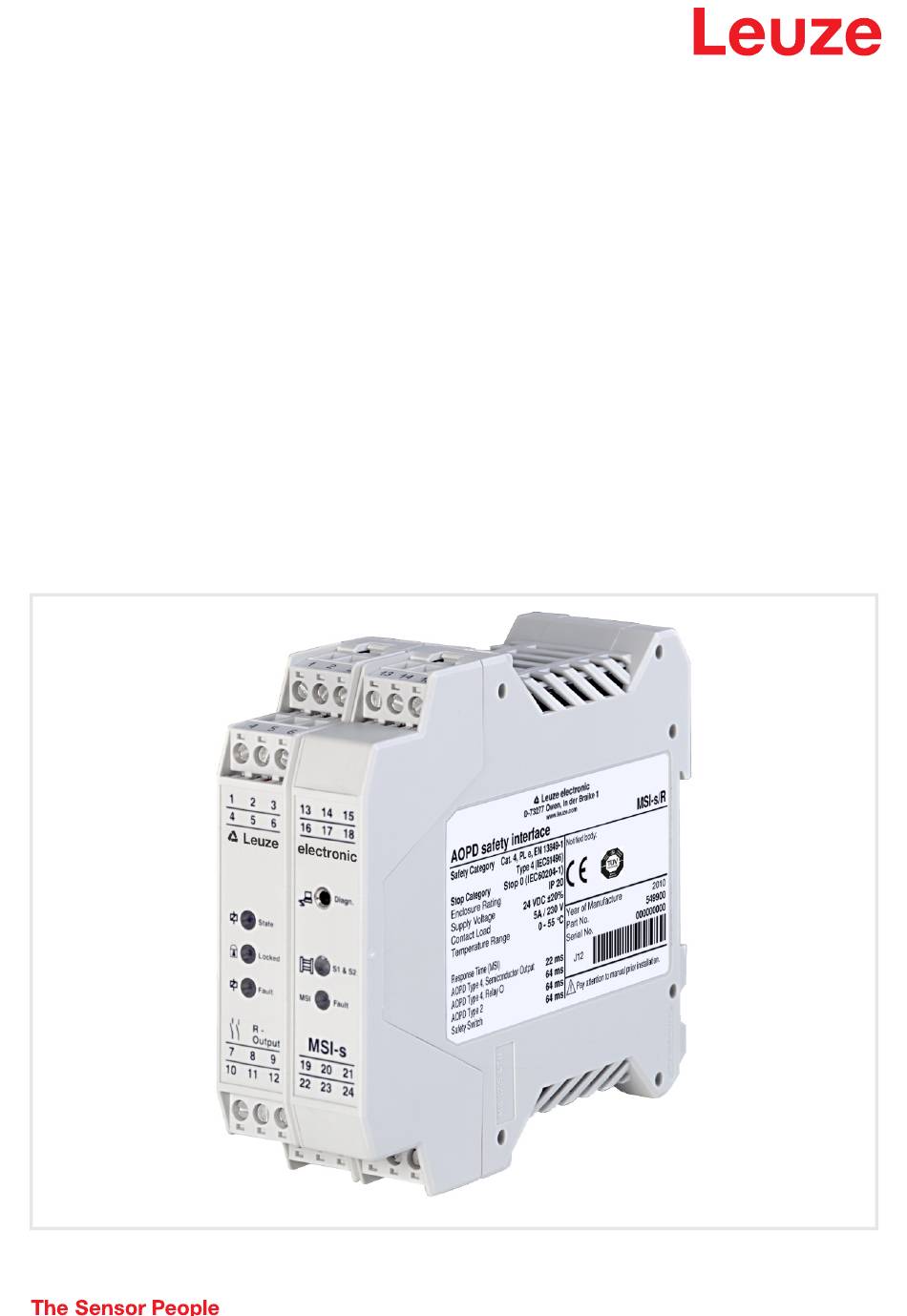

AUS-Zustand, bis die Reset-Taste gedrückt und wieder losgelassen worden ist (mit Anlauf-/Wiederanlaufsperre = Normalfall). MSI-s/R ist ausgangsseitig mit zwei zwangsgeführten Schließerkontakten ausgestattet. Das MSI Sicherheits-Interface besteht aus einem 35 mm breiten Einschubgehäuse zur Aufnahme des MSI-s Moduls und der Output-Baugruppe. Es ist zur Befestigung auf einer geerdeten 35 mm Standard- Schiene geeignet.
DS2 unten (Werkseinstellung bei Auslieferung) Die Anlauf-/Wiederanlaufsperre wird aufgehoben, wenn die Schutzfelder aller ange- schlossenen AOPDs frei, die nachgeschalteten Relais (Schütze) in ihre Ausgangslage zurückgefallen sind und die Reset-Taste gedrückt und wieder losgelassen wird. Leuze electronic GmbH + Co. KG MSI-s...
4.3.1.4 Betriebsart: ohne Anlauf-/Wiederanlaufsperre – ohne Schützkontrolle Voraussetzungen äußere Beschaltung: +24 V Klemme 13 "Reset" mit 0 V verbunden Klemme 14 "EDM" mit 24 V DC verbunden Weitere Voraussetzung DIP-Schalterstellung im MSI-Modul (Kap. 4.2): DS3 unten DS2 oben Leuze electronic GmbH + Co. KG MSI-s...
Gebrauch). Test AOPDs Leuze electronic R-Output MSI-s/R Diagn. State Output /R Klemme Meldefunktion Symbol Status Meldeausgang Anlauf-/Wiederanlaufsperre Schloss verriegelt active high nicht verriegelt active low Schaltzustand Relais active high Sicherheitsausgang active low Leuze electronic GmbH + Co. KG MSI-s...
Beispiel: Leuze electronic Leuze electronic Damit lassen sich Abläufe an einzelnen Schraubklemmen ohne zusätzliche Messinstrumente verfolgen. Die Diagnosefunktion ist mit einer Online Hilfe ausgestattet und wahlweise mit deutschen oder englischen Kommentaren zu betreiben. Leuze electronic GmbH + Co. KG MSI-s...
Werden AOPDs des Typs 2 angeschlossen, so: • ist entsprechend EN 61496-1 nur ein maximaler PL c bzw. SIL CL 1 erreichbar! • ist bei ungeschützter Kabelverlegung eine Fehlererkennungszeit bis zu 10 s möglich. Leuze electronic GmbH + Co. KG MSI-s...
ACHTUNG! Zu den sicherheitsbezogenen Teilen der Steuerung gehören über das oben beschriebene MSI-s/R hinaus auch die weiterführenden Steuerungselemente bis hin zu den Kraftübertragungselementen, die es gilt, sicher und rechtzeitig stillzusetzen. Besonderes Augenmerk muss dabei auf die Beibehaltung der geforderten Sicherheitskategorie gerichtet werden.
Anschlussbeispiele Anschlussbeispiele Die nachfolgenden Anschlussbeispiele zeigen einen Schaltungsvorschlag für MSI-s/R, sowie ein Beispiel für den Anschluss eines NOT-HALT-Tasters. +24 V 24 22 23 T1 T2 S1 S2 AOPDs Test Leuze electronic R-Output MSI-s/R Diagn. State Anschlussbeispiel MSI-s/R mit einer AOPD Typ 4...
Seite 19
Anschlussbeispiele = Freigabekreis 2-kanalig = Freigabekreis 1-kanalig = geeignete Funkenlöschglieder verwenden = Im Freigabekreis immer beide Kontakte verwenden. Nur Folgeschütze mit zwangsgeführten Kontakten verwenden. Alle verfügbaren Sicherheitseingänge müssen belegt werden! Siehe Kapitel 5.3. Leuze electronic GmbH + Co. KG MSI-s...
Versorgungsspannung 24 V DC, ± 20%, externes Netzteil (PELV) mit sicherer Netztrennung und Ausgleich bei 20 ms Spannungsein- bruch erforderlich Stromaufnahme ca. 200 mA ohne externe Last Externe Absicherung (Stromversorgung) 2,5 A mT Leuze electronic GmbH + Co. KG MSI-s...
OSSDs EIN-Zustand: active high, 24 V DC, Sicherheitskreis verwenden! 100 mA max. OSSDs AUS-Zustand: active low Meldeausgang pnp-Schaltausgang "Status Anlauf-/Wiederanlaufsperre" verriegelt: active high, 24 V DC, 100 mA max. nicht verriegelt: active low Leuze electronic GmbH + Co. KG MSI-s...
