2.1 Elektronikplatine

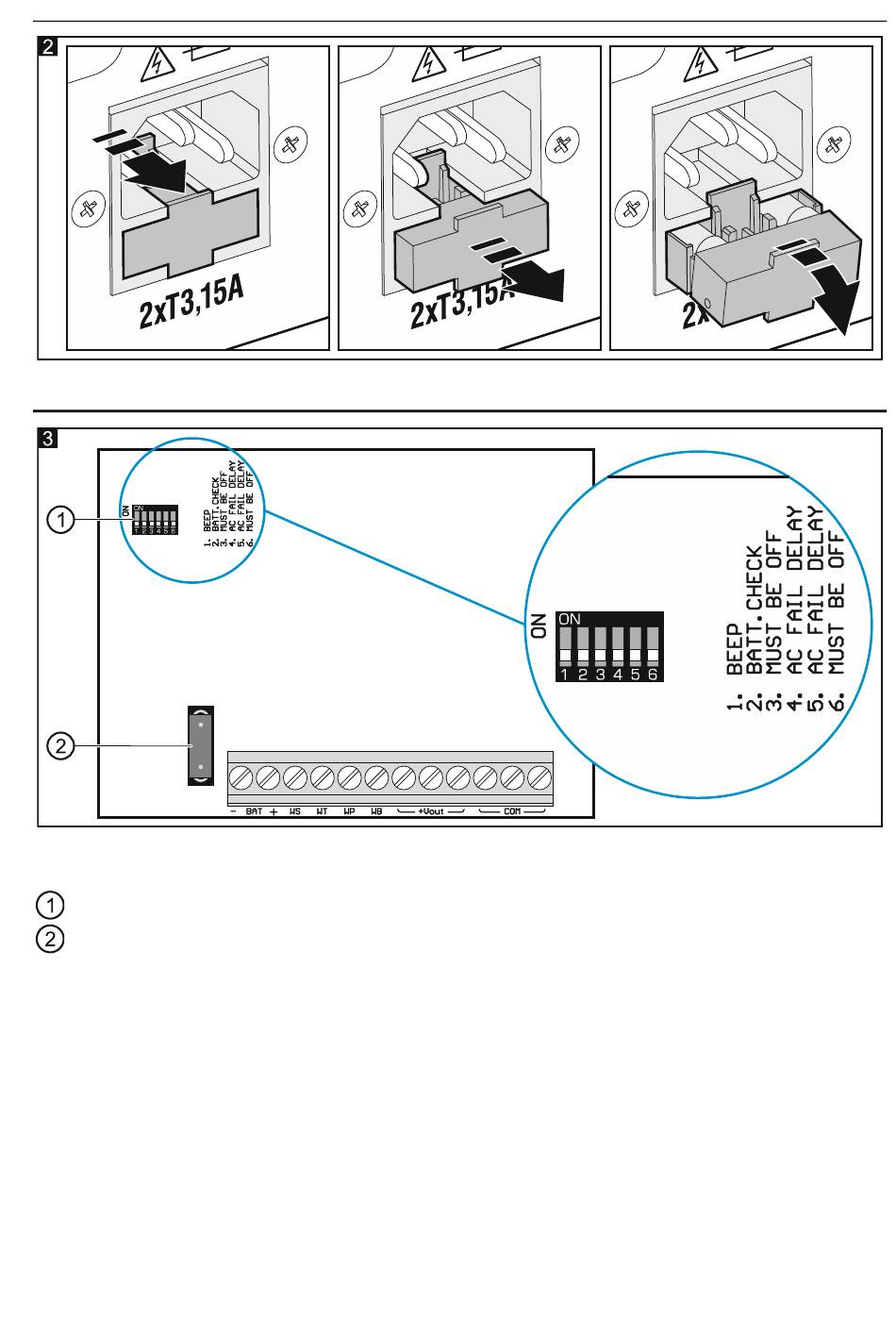

Abbildung 3 stellt einen Teil der Elektronikplatine des Netzteils mit abgenommenem Deckel
dar (siehe Abb. 1).
Gruppe von DIP-Schaltern (siehe: „Konfiguration des Netzteils").
Kfz-Sicherung MINI 7,5 A – Schutz des Akkuladesystems.
Beschreibung der Klemmen
– Klemmen zum Anschluss des Akkus.
- BAT +
– OC-Ausgang zur Signalisierung fehlender Spannungsversorgung 230 V AC.
WS
– OC-Ausgang zur Signalisierung der Überschreitung der zulässigen Temperatur.
WT
– OC-Ausgang zur Signalisierung der Überlastung (über 6 A).
WP
– OC-Ausgang zur Signalisierung des fehlenden Akkus, niedriger Spannung des
WB
Akkus (unter 23 V) oder des zu hohen Innenwiderstandes des Akkus.
– Stromversorgungsausgänge +24 V DC.
+Vout
– Masse.
COM
Im normalen Zustand sind die OC-Ausgänge mit der Masse (0 V) kurzgeschlossen, und bei
einer Störung wird der Ausgang von der Masse getrennt.
APS-724
