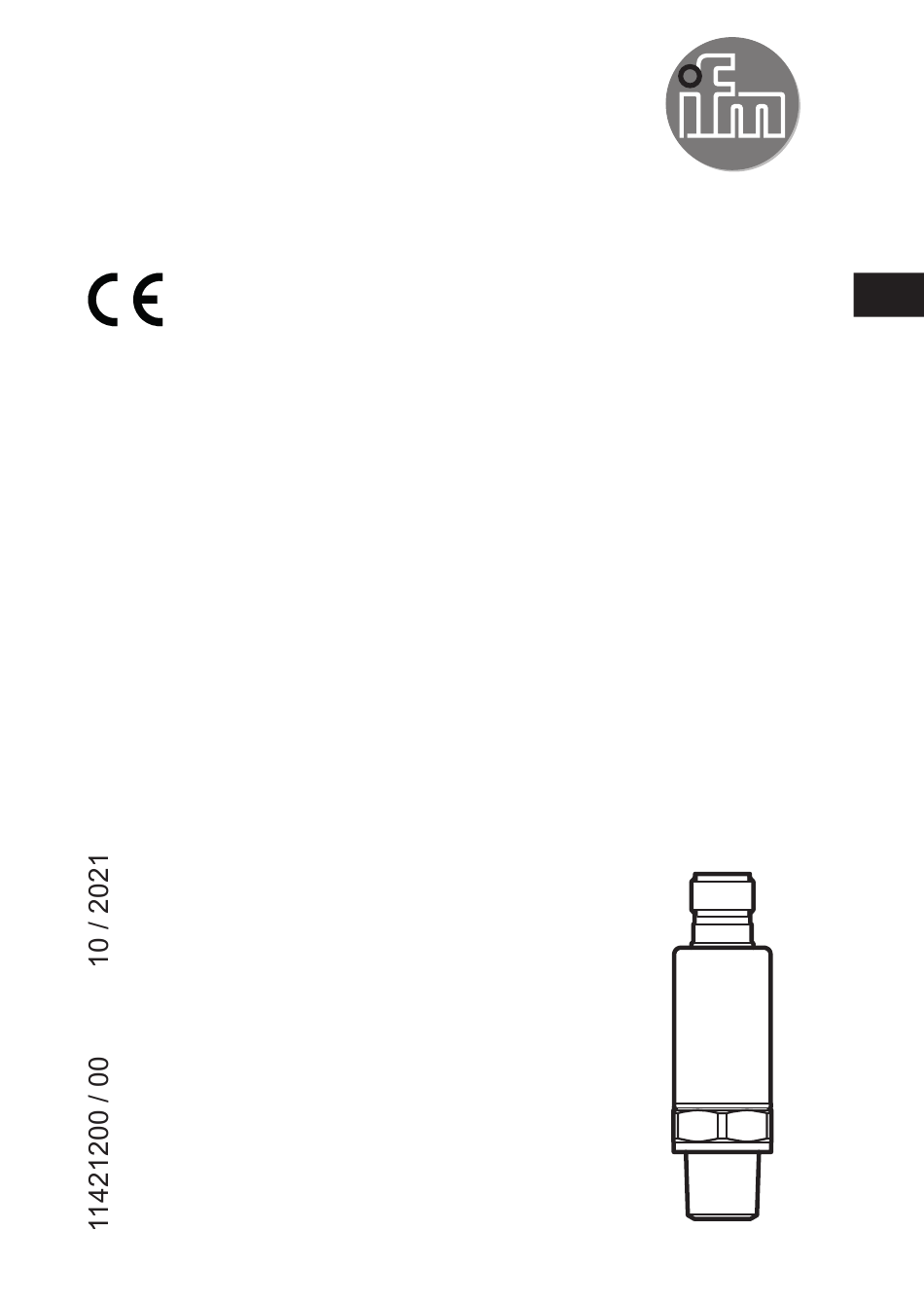

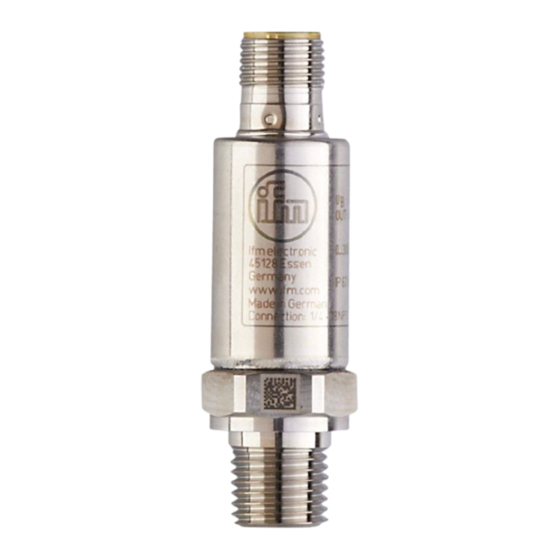

- Seite 1 Betriebsanleitung Elektronischer Drucksensor für den industriellen Bereich PT24xx...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung .....................2 2 Sicherheitshinweise .....................2 3 Bestimmungsgemäße Verwendung ..............3 3.1 Einsatzbereich ....................3 4 Funktion .......................4 5 Montage .......................5 6 Elektrischer Anschluss ..................5 1 Vorbemerkung Verwendete Symbole ► Handlungsanweisung → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich. Information Ergänzender Hinweis. -
Seite 3: Bestimmungsgemäße Verwendung
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung). • Das Produkt nur für zulässige Medien einsetzen (→ Technische Daten). • Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen. • Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung. -
Seite 4: Funktion
Die Geräte sind vakuumfest. 4 Funktion Stromausgang 4...20 mA (PT24xx) P = Systemdruck, MAW = Messbereichsanfangswert, MEW = Messbereichsendwert Im Messbereich liegt das Ausgangssignal zwischen 4 und 20 mA. Bei Über- oder Unterschreitung des Messbereichs verhält sich der Analogausgang, ohne Einhaltung der Genauigkeit, wie folgt: •... -
Seite 5: Montage
Surgeschutz erforderlich. ► Anlage spannungsfrei schalten. ► Gerät folgendermaßen anschließen: PT24xx (4...20 mA analog) Adernfarben braun weiß OUT: Analogausgang 4...20 mA Farbkennzeichnung nach DIN EN 60947-5-2 Beispielbeschaltung Weitere Informationen unter www.ifm.com EPS Source Frame Size: 15 mm x 15 mm...
