c HDD-Einheit
d Festplatten- und optisches Laufwerksmodul

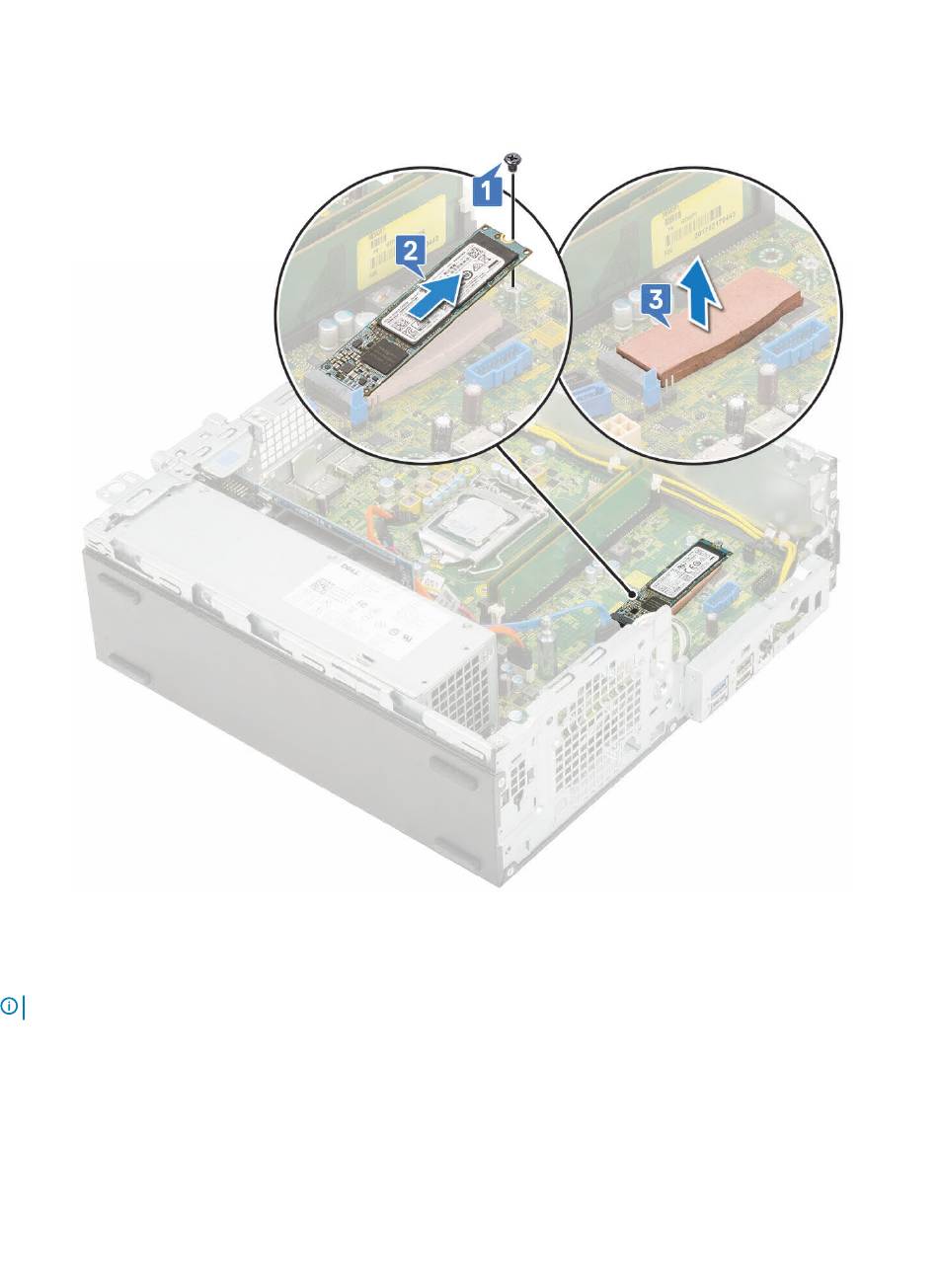

3 So entfernen Sie die M.2-PCIe-SSD-Karte:
a Entfernen Sie die Schraube (M2x3.5), mit der die M.2-PCIe-SSD-Karte an der Systemplatine befestigt ist [1].
b Heben die PCIe-SSD-Karte an und ziehen Sie sie aus dem Anschluss auf der Systemplatine [2].
c Entfernen Sie das SSD-Thermopad [3].

Installieren der M.2-PCIe-SSD-Karte

ANMERKUNG: Die Anweisungen gelten auch für die M.2-SATA-SSD-Karte.
1 Legen Sie das SSD-Thermopad in den Steckplatz auf der Systemplatine ein [1].
2 Setzen Sie die M.2-PCIe-SSD-Karte in den Anschluss auf der Systemplatine ein [2].
3 Befestigen Sie die M.2-PCIe-SSD-Karte mit der Schraube (M2x3.5) an der Systemplatine [3].
