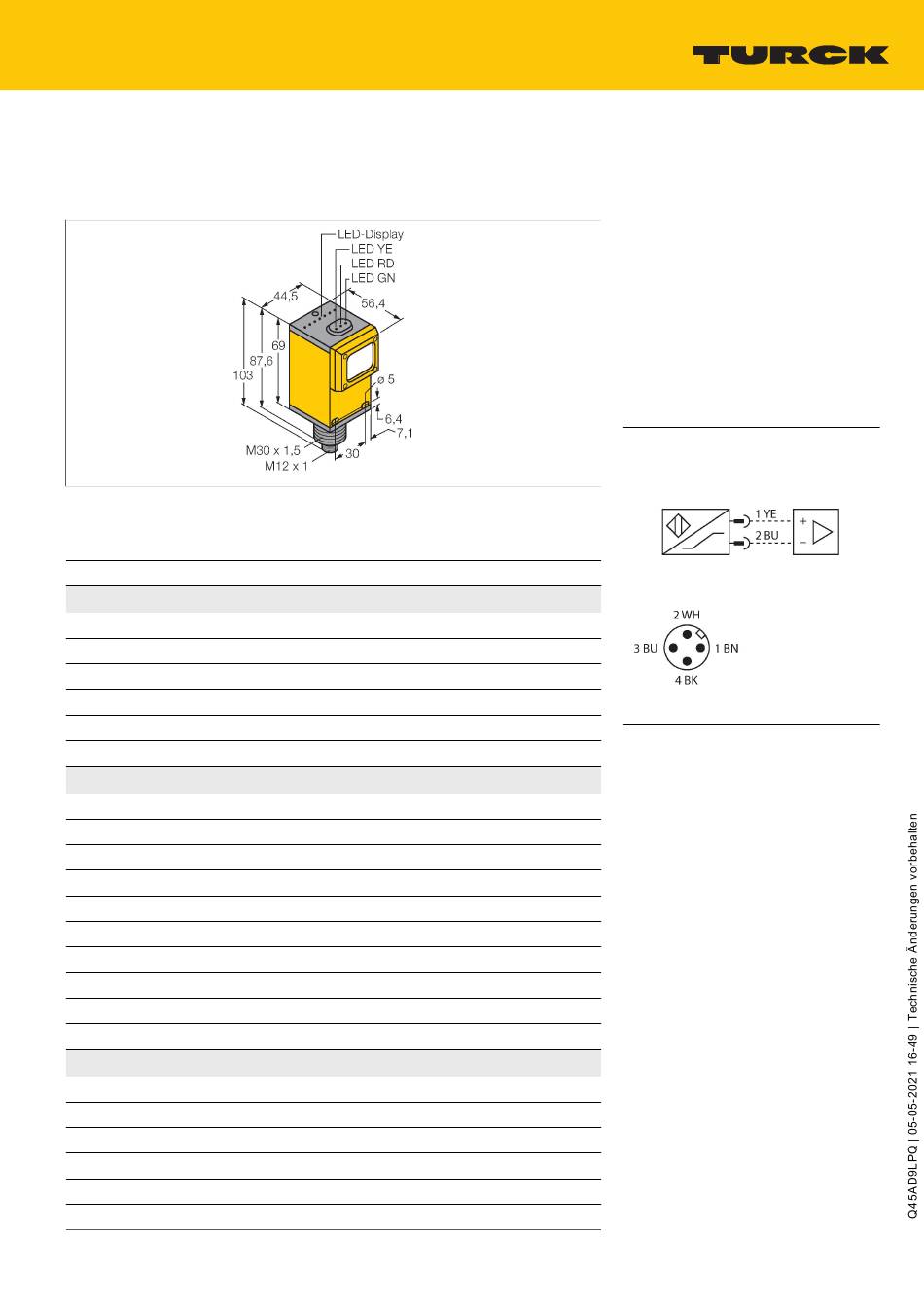

turck Q45AD9LPQ Betriebsanleitung

Q45AD9LPQ
Opto-Sensor – Reflexionslichtschranke mit Polarisationsfilter
Technische Daten
Typ
Ident-No.
Optische Daten
Funktion
Betriebsart
Reflektor im Lieferumfang enthalten
Lichtart
Wellenlänge
Reichweite
Elektrische Daten
Betriebsspannung
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Leerlaufstrom
Ausgangsfunktion
Schaltfrequenz
Bereitschaftsverzug
Ansprechzeit typisch
Einstellmöglichkeit
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Linse
Elektrischer Anschluss
Aderzahl
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
Q45AD9LPQ
3037629
Reflexionsschranke
Polarisiert
Ja
Rot-polarisiert
680 nm
150...6000 mm
5...15 VDC
nom. 8.2 VDC
≤ 1 mA
≥ 2.1 mA
≤ 2.1 mA
hellschaltend, NAMUR
≤ 100 Hz
≤ 0 ms
< 5 ms
Potentiometer
Quader, Q45
Ø 30 x 54.1 x 44.5 x 102.6 mm
Kunststoff, Thermoplastischer Kunststoff
Kunststoff, Acryl
Steckverbinder, M12 x 1, PVC
4
Merkmale
■
Stecker, M12 x 1
■
Schutzart IP67
■
Empfindlichkeit über Potentiometer einstell-
bar
■
Betriebsspannung: 5...15 VDC
■
NAMUR-Ausgang: dunkel <= 1.2 mA ; hell
>= 2.1 mA
■
gemäß EN 60947‐5‐6 (NAMUR)
■
ATEX Kategorie II 1 G, Ex Zone 0
Anschlussbild
Funktionsprinzip
Bei Reflexionslichtschranken befinden
sich Sender und Empfänger in demselben
Gehäuse. Der Lichtstrahl des Senders
wird auf einen Reflektor gerichtet
und von diesem auf den Empfänger
zurückgeworfen. Ein Objekt wird detektiert,
wenn es diesen Lichtstrahl unterbricht.
Reflexionslichtschranken besitzen einige der
Vorteile von Einweglichtschranken (guter
Kontrast und große Funktionsreserve).
Außerdem muss nur ein Gerät installiert und
verdrahtet werden. Von Nachteil sind die
kleinere Reichweite und Störungen durch
glänzende Objekte bei Geräten ohne Polfilter.
Reichweitenkurve
Funktionsreserve in Abhängigkeit von der
Reichweite
