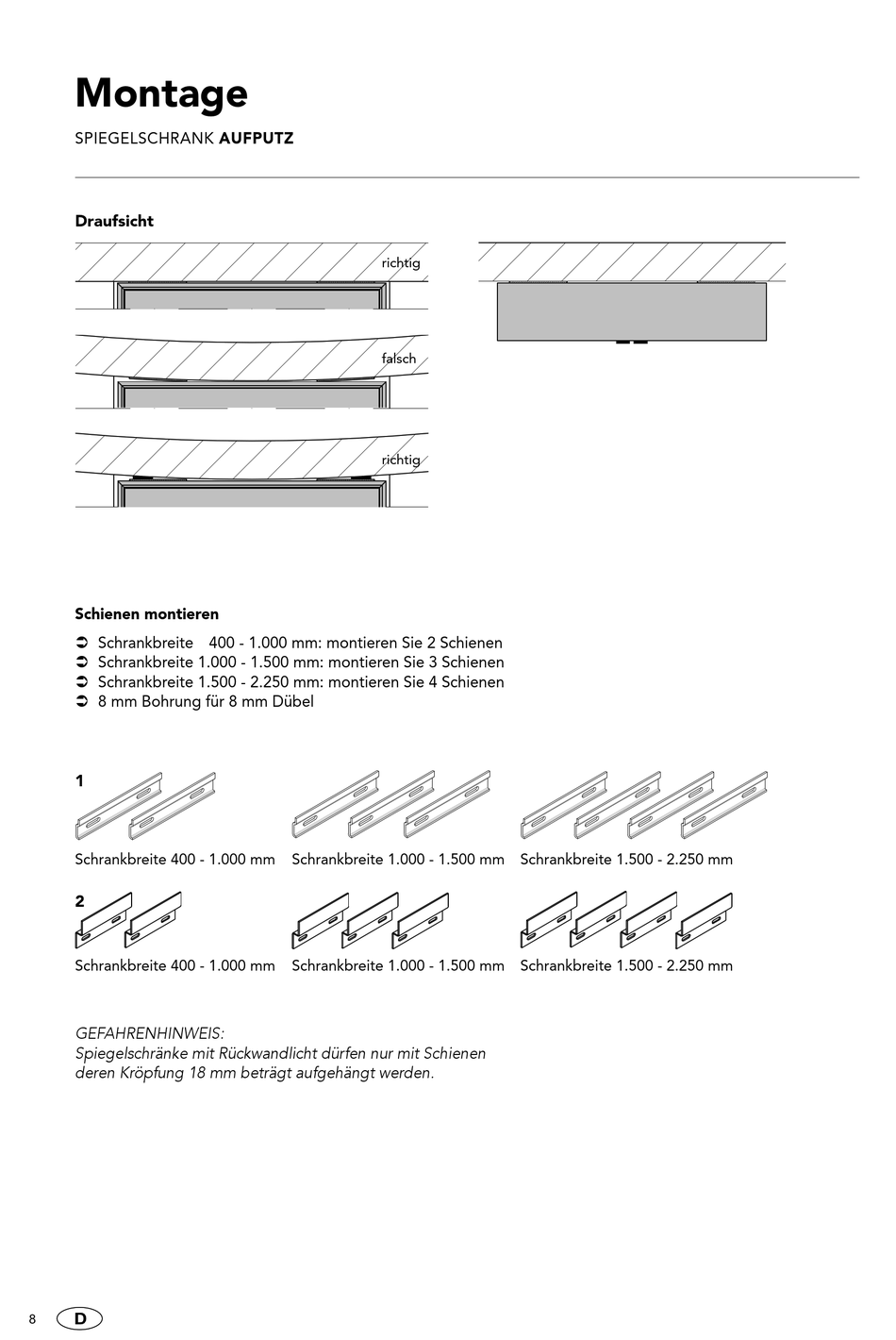

Montage
SPIEGELSCHRANK AUFPUTZ
Draufsicht
Schienen montieren
 Schrankbreite 400 - 1.000 mm: montieren Sie 2 Schienen
 Schrankbreite 1.000 - 1.500 mm: montieren Sie 3 Schienen
 Schrankbreite 1.500 - 2.250 mm: montieren Sie 4 Schienen
 8 mm Bohrung für 8 mm Dübel
1
3
Schrankbreite 400 - 1.000 mm
2
Schrankbreite 400 - 1.000 mm
GEFAHRENHINWEIS:
1 1
Spiegelschränke mit Rückwandlicht dürfen nur mit Schienen
deren Kröpfung 18 mm beträgt aufgehängt werden.
8
richtig
falsch
richtig
3
3
2
2
Schrankbreite 1.000 - 1.500 mm Schrankbreite 1.500 - 2.250 mm
Schrankbreite 1.000 - 1.500 mm Schrankbreite 1.500 - 2.250 mm
ß ß
1
1
3
3
2 2 2
ß ß ß
1
1
3
3 3
2
2
ß ß
1
1
1
3
2
2
ß ß
