Inhaltszusammenfassung für Sprinz MiGO Life

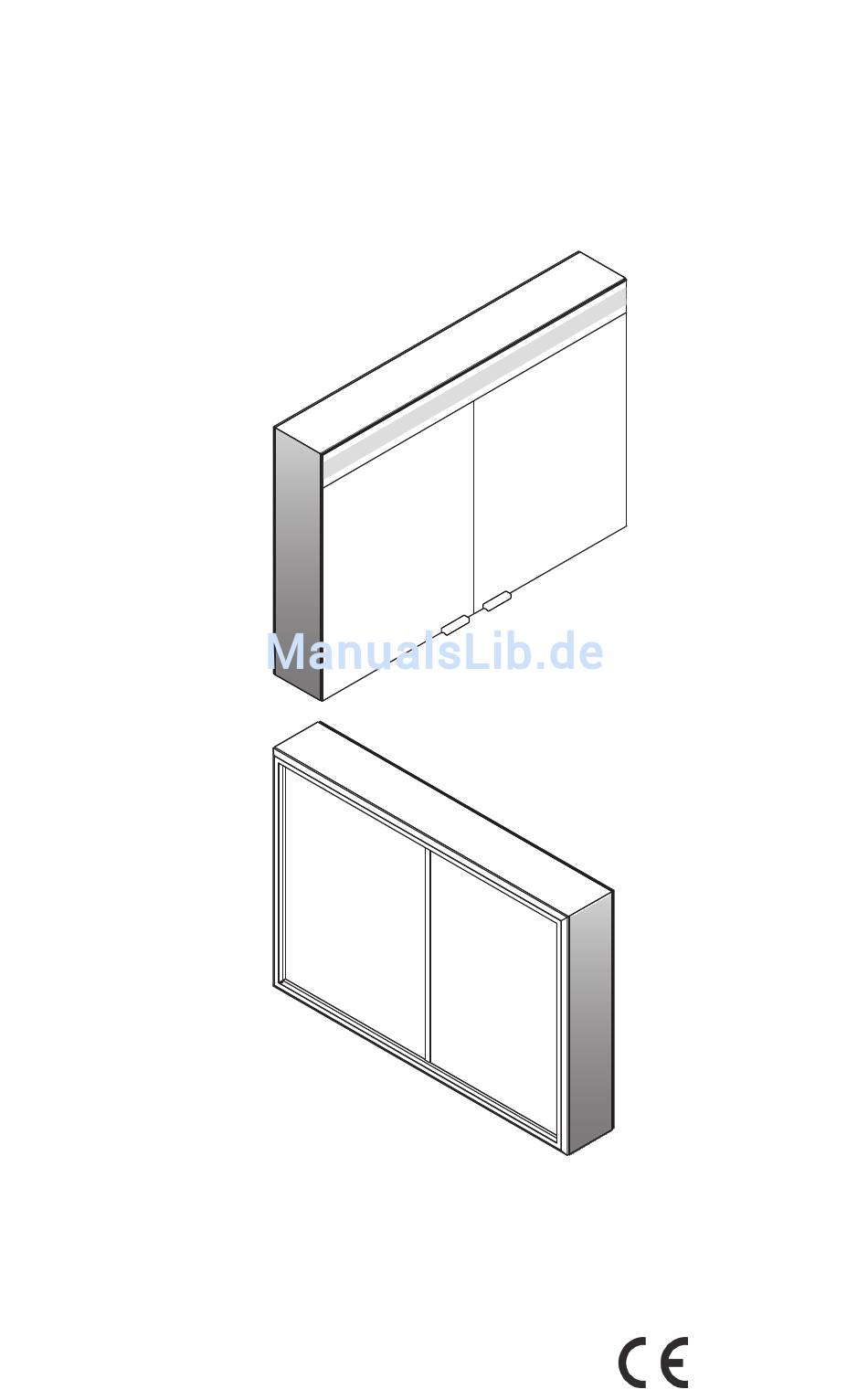

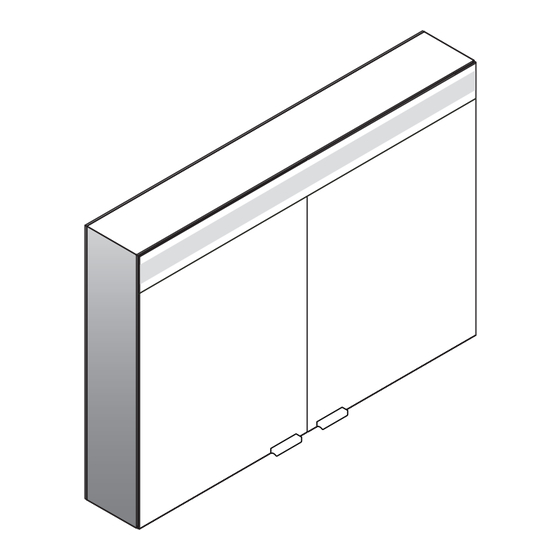

- Seite 1 Montageanleitung Spiegelschrank aufputz und einbau Modell MiGO Life...
- Seite 3 Montage spiegelschrank Verpackter Schrank Montageanleitung aus der Tüte entnehmen. Verpackung Spiegelschrank Verpackung entfernen. inhalt prüfen. entwurf-nr : gez : bla tt : ma ß : index : da tum : Lieferumfang spiegelschrank Montageset schienen schrauben Dübel...
- Seite 4 Montage spiegelschrank Aufputz Hinweis vor der Montage! Bereich 3 Bereich 2 Bereich 1 Bereich 1 Gefahrenbereich Bitte beachten sie, dass die Montage nur im gefahrenbereich 3 erlaubt ist! Hinweis: Nur vom fachmann anschließen lassen! türausbau Empfehlung: Bauen sie die Türen vor der Montage aus.
- Seite 5 Montage spiegelschrank Aufputz 1. Ziehen sie mit dem Finger an dem hebel. 2. klick. Das scharnier ist entrastet. 3. entnehmen sie die Türe und stellen sie diese vorsichtig ab!
- Seite 6 Montage spiegelschrank Aufputz ACHtuNG: bitte prüfen Sie vor der Montage, ob im bohrbereich elektrische Leitungen verlaufen. für entstehende Schäden durch Nichtbeachtung übernehmen wir keine Haftung. Montagehöhe empfehlung: 2000 mm Oberkante spiegelschrank Oberkantenmaß minus 120 mm = Mitte Bohrloch seite minus 25 mm = kante schiene ...
-
Seite 7: Schienen Montieren
Montage spiegelschrank Aufputz befestigung Wandsituation prüfen. gleichen sie die Differenz mit ausgleichsmaterial aus, nicht im lieferumfang enthalten Direktes einhängen möglich. ACHtuNG! sollte die Wand schüsseln, muss die aufhängeschiene unterfüttert werden. zwei Arten der befestigung standard-Befestigung für spiegelschrank Draufsicht richtig falsch... - Seite 8 Montage spiegelschrank Aufputz Stromanschluss stromanschlusskabel mit Wandanschlusskabel verbinden. Hinweis: nur vom Fachmann anschließen lassen! Vor dem einhängen des spiegelschranks den elektroanschluss tätigen! Aufhängen des Spiegelschranks spiegelschrank hochnehmen 1 spiegelschrank über der schiene an der Wand ansetzen 2 spiegelschrank nach unten absenken, bis er in die schienen fasst 3...
- Seite 9 Montage spiegelschrank Aufputz türeinbau nach der Montage, bzw. dem aufhängen die Türen wieder einbauen.
- Seite 10 Montage spiegelschrank Aufputz Türen einstellen 1. Abstand in der Tiefe – Tür zum Korpus 2. Abstand der Tür – seitlich zum Korpus und zueinander 3. Abstand in der Höhe – Tür zum Korpus und zueinander ...
- Seite 11 Montage spiegelschrank Aufputz Dämpfereinstellung leicht mittel schwer...
- Seite 12 Montage spiegelschrank Verpackter Schrank Montageanleitung aus der Tüte entnehmen. Verpackung Spiegelschrank Verpackung entfernen. inhalt prüfen. Lieferumfang spiegelschrank Montageset schienen schrauben Dübel einbaurahmen optional gegen aufpreis blatt : maß : index : datum : Einbaubox (optional gegen Aufpreis) Unterboden 16 mm mit nute...
- Seite 13 Montage spiegelschrank EiNbAu türausbau Empfehlung: Bauen sie die Türen vor der Montage aus. Dadurch erleichtern sie ihr handling. achten sie darauf, dass die Türen nicht beschädigt werden!
- Seite 14 Montage spiegelschrank EiNbAu 1. Ziehen sie mit dem Finger an dem hebel. 2. klick. Das scharnier ist entrastet. 3. entnehmen sie die Türe und stellen sie diese vorsichtig ab!
- Seite 15 Draufsicht Einbau- / Rahmenposition DRAU Tatsächliche Rahmenbreite Alu bzw. LED beträgt Nennmaß plus 60 mm, Draufsicht Verwendung SPRINZ Abdeckrahmen. Wählen Sie zwischen flächenbündiger Draufsicht Verwendung abdeckrahmen. Wählen sie zwischen fl ächenbündiger oder korpusbündiger anbringung des abdeckrahmens. in Breite und Höhe.
- Seite 16 Montage spiegelschrank EiNbAu Einbaumöglichkeit A Montageeinbau ohne einbaubox. ecke spiegelschrank blatt : maß : index : datum :...
- Seite 17 Montage spiegelschrank EiNbAu Detailansicht der Nische und des Spiegelschranks Der Mindestabstand von 10 mm wird benötigt, um den schrank in die schienen einhängen zu können. 10 mm luft...
- Seite 18 Montage spiegelschrank EiNbAu Einbaumöglichkeit b Montage inkl. einbaubox, Beispiel für 1000er schrank. 1040 1036 nischengröße + 40 mm einbaubox: höhe + 34 Breite + 36 mm Detail B: Zeigt die aufhängeschiene an der Traverse oben. Detail a: Zeigt einbaubox in der nische...
- Seite 19 Montage spiegelschrank EiNbAu Box seitlich verschrauben. richtig: falsch: Distanzplatten hinter Distanzplatten neben der Verschraubung der Verschraubung...
- Seite 20 Montage spiegelschrank EiNbAu 10 mm luft 10 mm luft...
- Seite 21 Montage spiegelschrank EiNbAu türeinbau nach der Montage a oder B die Türen wieder einbauen.
- Seite 22 Montage spiegelschrank EiNbAu Türen einstellen 1. Abstand in der Tiefe – Tür zum Korpus 2. Abstand der Tür – seitlich zum Korpus und zueinander 3. Abstand in der Höhe – Tür zum Korpus und zueinander ...
- Seite 23 Montage spiegelschrank EiNbAu Dämpfereinstellung leicht mittel schwer...
- Seite 24 Montage spiegelschrank EiNbAu Rahmenmontage Einbau A ohne Einbaubox Bevor sie den rahmen montieren können, entnehmen sie die Verbindungsdübel! Diese Dübel sind nur für die Variante mit der einbaubox.
- Seite 25 Montage spiegelschrank EiNbAu Rahmenbefestigung vorbereiten prüfen, ob der rahmen staub- und fettfrei ist, ggf. reinigen. Detail A Rahmenbefestigung vorbereiten rahmen auf dem korpusoberboden aufsetzen und an die Wand drücken. ACHTUnG: Parallele zwischen Rahmen und Türen beachten!
- Seite 26 Montage spiegelschrank EiNbAu Zeichnungsübersicht B Einbau mit Einbaubox Rahmenbefestigung vorbereiten rahmen auf dem korpusoberboden aufsetzen und an die Wand drücken. ACHTUnG: Parallele zwischen Rahmen und Türen beachten! Detail A...
- Seite 28 Made by...
