Sprinz Elegant-Line Montageanleitung
Spiegelschrank
Vorschau ausblenden
Andere Handbücher für Elegant-Line:
- Montageanleitung (16 Seiten) ,
- Montageanleitung (18 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Sprinz Elegant-Line
Inhaltszusammenfassung für Sprinz Elegant-Line

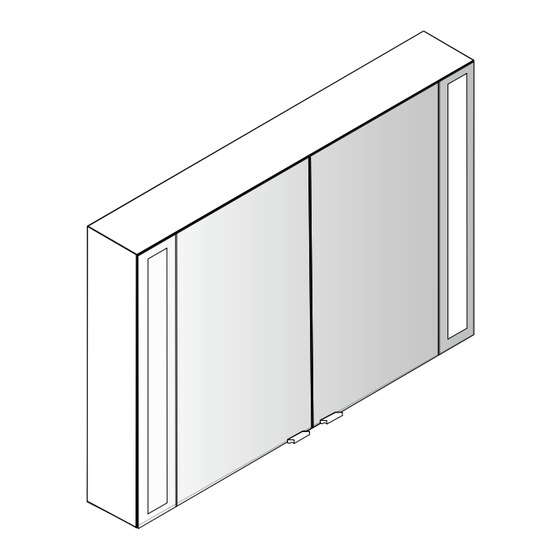

- Seite 1 Montageanleitung Einbau Stand 09/2016 Spiegelschrank SPRINZ SPRINZ Elegant-Line Silver-Line...
- Seite 2 Montage SPIEGELSCHRANK EINBAU Verpackter Schrank Montageanleitung aus der Tüte entnehmen. Verpackung Spiegelschrank Verpackung entfernen. Beleuchtung entfernen. Inhalt prüfen. entwurf-nr : bla tt : ma ß : index : da tum : gez : Lieferumfang „ Spiegelschrank (ohne oder mit Rahmen) „...
- Seite 3 Montage SPIEGELSCHRANK EINBAU Vorderansicht Spiegelschrank Seitenansicht 700 mm Breite 155 mm inkl. Spiegeltür Einbaubox Nische 1040 728 mm Breite + 36 mm 107 mm/ 157 mm Einbaubox: Höhe + 34 mm Nischengröße + 40 mm im Kontext Breite + 36 mm im Kontext Nennmaß...
- Seite 4 Montage SPIEGELSCHRANK EINBAU Hinweis vor der Montage! Bereich 3 Bereich 2 Bereich 1 Bereich 1 Gefahrenbereich Bitte beachten Sie, dass die Montage nur im Gefahrenbereich 3 erlaubt ist! Hinweis: Nur vom Fachmann anschließen lassen! Türausbau Empfehlung: Bauen Sie die Türen vor der Montage aus. Dadurch erleichtern Sie Ihr Handling.
- Seite 5 Montage SPIEGELSCHRANK EINBAU 1. Abdeckkappe entfernen. 2. Ziehen Sie mit dem Finger an dem Hebel. KLICK. Das Scharnier ist entrastet. 3. Entnehmen Sie die Türe und legen Sie diese vorsichtig ab!
-
Seite 6: Modellvarianten
Draufsicht Einbau / Rahmen Draufsicht Einbau- / Rahmenposition DRAUFSICHT AUFSATZLEU Tatsächliche Rahmenbreite Alu bzw. LED beträgt Nennmaß plus 60 mm, Draufsicht Verwendung SPRINZ Abdeckrahmen. Wählen Sie zwischen flächenbündiger in Breite und Höhe. oder korpusbündiger Anbringung des Abdeckrahmens. 107 mm unsichtbarer Teil in Ecke als Einbau dargestellt. - Seite 7 Montage SPIEGELSCHRANK EINBAU Einbaumöglichkeiten Flächenbündiger Einbau ohne Rahmen Flächenbündiger Einbau mit Rahmen Halbeinbau ohne Rahmen (individuelle Einbautiefe) Halbeinbau mit Rahmen Anschlussplan 4-polig Schrankanschluss Hausanschluss...
- Seite 8 Montage SPIEGELSCHRANK EINBAU Einbaumöglichkeit A Montageeinbau ohne Einbaubox. Planen Sie umlaufend 10 mm Luft ein. Elegant-Line Ecke Spiegelschrank Nische mind. 75 mm mind. 75 Detailansicht der Nische und des Spiegelschranks Silver-Line Ecke Spiegelschrank Nische entwurf-nr : blatt : maß :...
- Seite 9 Montage SPIEGELSCHRANK EINBAU Stromanschluss Stromanschlusskabel mit Wandanschlusskabel verbinden. HINWEIS: Nur vom Fachmann anschließen lassen! Vor dem Einhängen des Spiegelschranks den Elektro- anschluss tätigen! Variante 1 Doppelsteckdose Variante 2 mit zusätzlicher Doppelsteckdose Nach dem einhängen! 10 mm Luft 10 mm Luft...
- Seite 10 Montage SPIEGELSCHRANK EINBAU Rahmenmontage Einbau A ohne Einbaubox Bevor Sie den Rahmen montieren können, entnehmen Sie die Verbindungsdübel! Diese Dübel sind nur für die Variante mit der Einbaubox.
- Seite 11 Montage SPIEGELSCHRANK EINBAU Seitenansicht Einbauspiegelschrank Vorderansicht Rahmen und Abdeckrahmen Rahmenbefestigung vorbereiten, Befestigung mittels Klebeband Prüfen, ob der Rahmen staub- und fettfrei ist, ggf. reinigen. Detail Y Rahmenbefestigung vorbereiten Rahmen auf dem Korpusoberboden aufsetzen und an die Wand drücken. ACHTUNG: Parallele zwischen Rahmen und Türen beachten!
- Seite 12 Montage SPIEGELSCHRANK EINBAU Rahmenbefestigung mit Silikon Sollte die Wand uneben, mit Strukturputz oder anderen Wandbelägen versehen sein, sollte der Rahmen mittels Silikon oder ähnlichem Dichtungsmaterial angebracht und montiert werden, Silikon oder ähnliches Dichtungsmaterial nicht im Lieferumfang enthalten. Prüfen, ob der Untergrund staub- und fettfrei ist, ggf.
- Seite 13 Montage SPIEGELSCHRANK EINBAU...
- Seite 14 Montage EINBAUBOX Die SPRINZ Einbaubox aus Aluprofilen. Die SPRINZ Einbaubox ist u. a. wichtig im Kontext einer Revision. Die Einbaubox sichert die Abstände zum Abdeckrahmen und garantiert ein ideales Fugenbild- bzw. die Maße der einzelnen Fugen.
- Seite 15 Montage EINBAUBOX Explosionsdarstellung Traverse oben Seite rechts Seite links Unterboden 12 Schrauben um die Box zu verschrauben Montageschiene Schiene liegt beim Spiegelschrank. Gewindestift in der hinteren Nut ansetzten und festziehen. Stückliste...
- Seite 16 Montage SPIEGELSCHRANK EINBAU 107 oder 157 mm Tiefe Einbaumöglichkeit B Box seitlich in der Nische verschrauben. Bündig mit Vorderkante Wand!
- Seite 17 Montage SPIEGELSCHRANK EINBAU 107 oder 157 mm Tiefe richtig: falsch: Distanzplatten hinter Distanzplatten neben der Verschraubung der Verschraubung Distanzplatten sind im Lieferumfang nicht enthalten!
- Seite 18 Montage SPIEGELSCHRANK EINBAU 157 mm Tiefe Stromanschluss Stromanschlusskabel mit Wandanschlusskabel verbinden. HINWEIS: Nur vom Fachmann anschließen lassen! Vor dem Einhängen des Spiegelschranks den Elektro- anschluss tätigen! Variante 1 Doppelsteckdose Variante 2 mit zusätzlicher Doppelsteckdose Nach dem Einhängen! 10 mm Luft...
- Seite 19 Montage SPIEGELSCHRANK EINBAU 157 mm Tiefe Rahmenmontage Einbau B mit Einbaubox Seitenansicht Verbinden Sie vor jeder endgültigen Montage den LED-Abdeckrahmen mit dem Verbindungskabel. Rahmenbefestigung vorbereiten Rahmen auf dem Korpusoberboden aufsetzen und an die Wand drücken. Detail Y...
- Seite 20 Montage SPIEGELSCHRANK EINBAU Leuchten montieren Stromanschlusskabel mit Wandanschlusskabel verbinden. „Dima“ „GLSU“ „GLSU“ „GLSR“ „Panel“...
- Seite 21 Montage SPIEGELSCHRANK EINBAU Türeinbau Nach der Montage A oder B die Türen wieder einbauen. KLICK. Das Scharnier ist eingerastet.
- Seite 22 Montage SPIEGELSCHRANK EINBAU Türen einstellen 1. Abstand in der Tiefe – Tür zum Korpus keine Einstell- möglichkeit 2. Abstand der Tür – seitlich zum Korpus der Mittelfuge keine Einstell- möglichkeit 3. Abstand in der Höhe – Tür zum Korpus und Türen zueinander keine Einstell- möglichkeit...
- Seite 23 Montage SPIEGELSCHRANK EINBAU Dämpfereinstellung Draufsicht, Ecke Spiegelschrank, Tür und Scharnier, schematisch leicht mittel schwer Bitte nach der Türeneinstellung Abdeckkappe wieder anbringen.
- Seite 24 Montage Zubehör Montage Rasier- und Kosmetikspiegel Der Spiegel kann individuell angebracht werden: an der Korpusseite, der Rückwand oder der Spiegeltür. Die Aufnahme ist mit einem Doppelspiegelklebeband an der Rückseite ausgeführt. Vor der Montage an der Spiegeltür Position der Glasböden 1 berücksichtigen, Böden springen nicht um die Stärke des Rasier- und Kosmetikspiegels zurück! HINWEIS:...
- Seite 25 Montage Zubehör Montage Wattepadspender Der Wattepadspender kann individuell angebracht werden: an der Korpusseite, der Rückwand oder der Spiegeltür. Die Aufnahme ist mit einem Doppelspiegelklebeband an der Rückseite ausgeführt. Vor der Montage an der Spiegeltür Position der Glasböden berücksichtigen, Böden springen nicht um die Stärke des Wattepadspenders zurück! HINWEIS:...
- Seite 28 Montageausführung durch nicht ausreichend fachkundige Personen resultieren, besteht keine Haftung des Herstellers. Joh. Sprinz GmbH & Co. KG Postfach 2148 | D-88191 Ravensburg | Tel. +49 (0) 751 56080-0 | Fax + 49 (0) 751 54409 | badwelt@sprinz.eu www.sprinz.eu...
