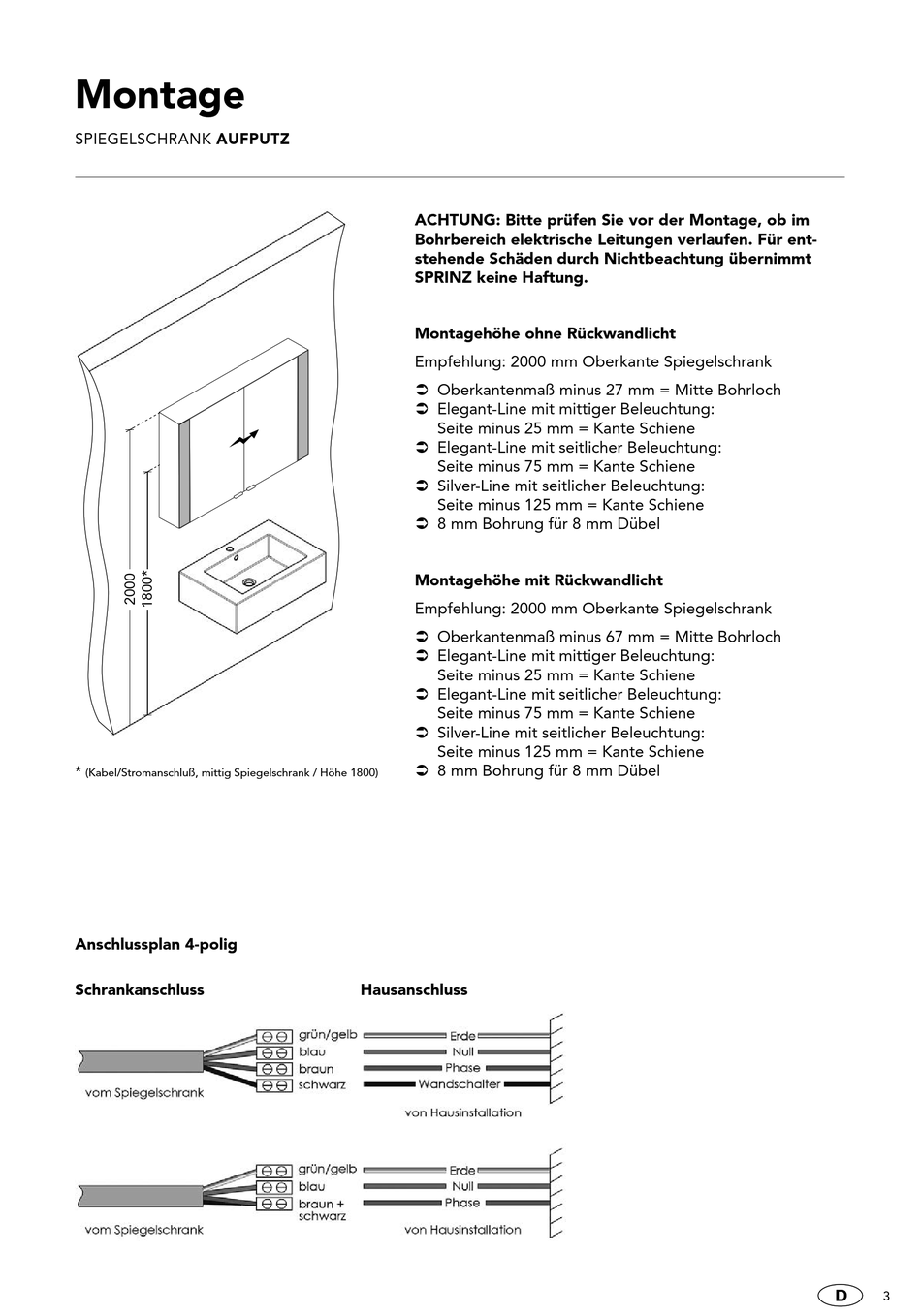

Sprinz Elegant-Line Montageanleitung Seite 3

Montage
SPIEGELSCHRANK AUFPUTZ
*
(Kabel/Stromanschluß, mittig Spiegelschrank / Höhe 1800)
Anschlussplan 4-polig
Schrankanschluss
ACHTUNG: Bitte prüfen Sie vor der Montage, ob im
Bohrbereich elektrische Leitungen verlaufen. Für ent-
stehende Schäden durch Nichtbeachtung übernimmt
SPRINZ keine Haftung.
Montagehöhe ohne Rückwandlicht
Empfehlung: 2000 mm Oberkante Spiegelschrank
 Oberkantenmaß minus 27 mm = Mitte Bohrloch
 Elegant-Line mit mittiger Beleuchtung:
Seite minus 25 mm = Kante Schiene
 Elegant-Line mit seitlicher Beleuchtung:
Seite minus 75 mm = Kante Schiene
 Silver-Line mit seitlicher Beleuchtung:
Seite minus 125 mm = Kante Schiene
 8 mm Bohrung für 8 mm Dübel
Montagehöhe mit Rückwandlicht
Empfehlung: 2000 mm Oberkante Spiegelschrank
 Oberkantenmaß minus 67 mm = Mitte Bohrloch
 Elegant-Line mit mittiger Beleuchtung:
Seite minus 25 mm = Kante Schiene
 Elegant-Line mit seitlicher Beleuchtung:
Seite minus 75 mm = Kante Schiene
 Silver-Line mit seitlicher Beleuchtung:
Seite minus 125 mm = Kante Schiene
 8 mm Bohrung für 8 mm Dübel
Hausanschluss
3
