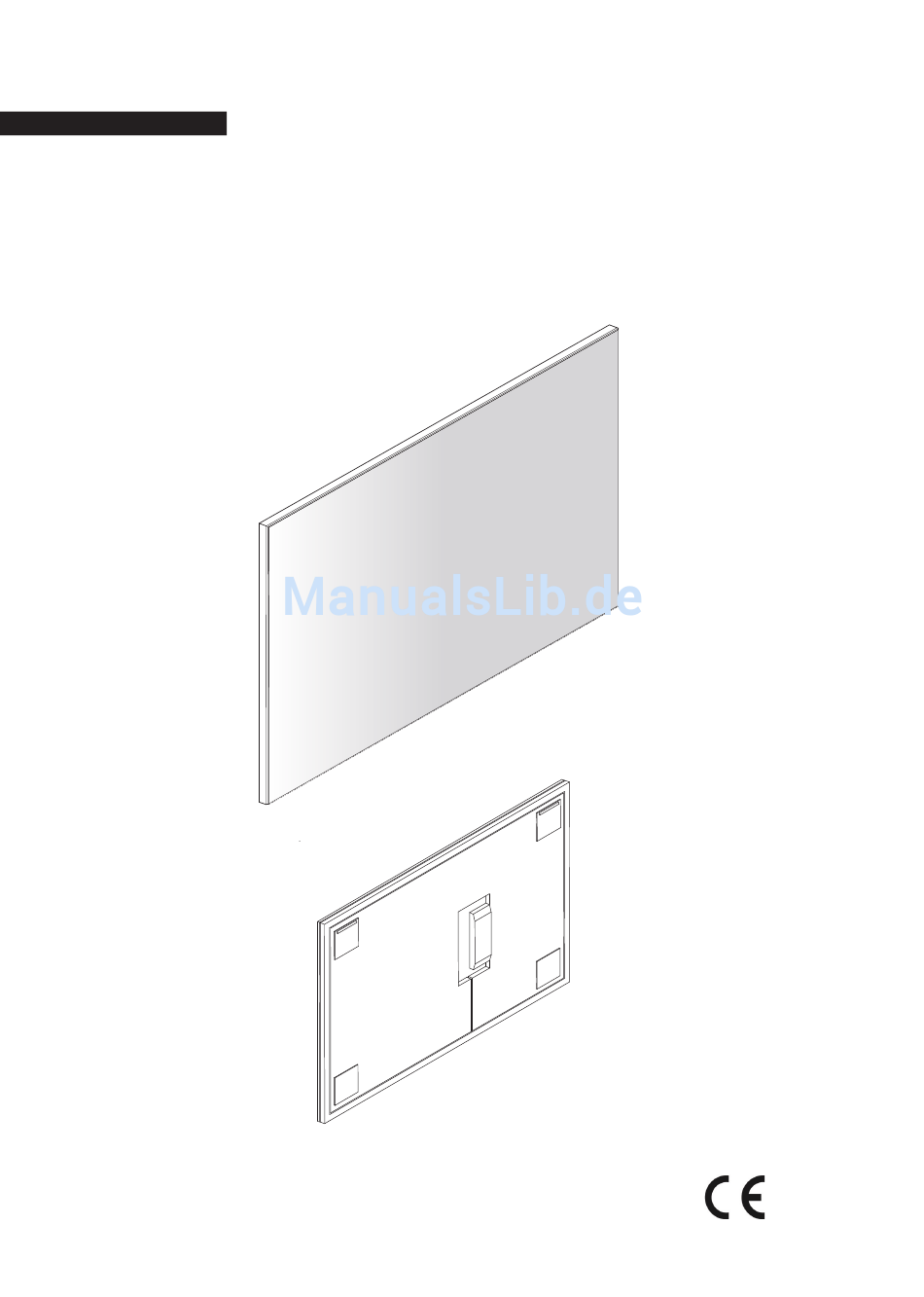

- Seite 1 Montageanleitung Stand 05/2017 Smart-Line 4.0...
-
Seite 2: Montage

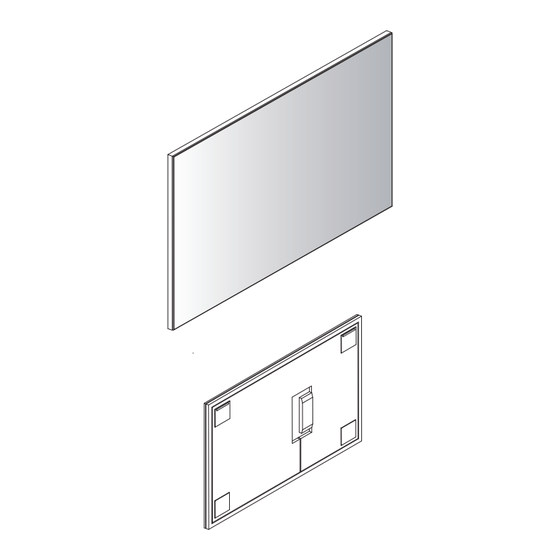

Montage FLÄCHENSPIEGEL Verpackter Spiegel Ü Montageanleitung aus der Tüte entnehmen. Verpackung Spiegel Ü Verpackung entfernen Ü Inhalt prüfen Lieferumfang Ü Rechteckspiegel Hoch -oder Querformat Ü Magnete Ü Schrauben Ü Dübel... - Seite 3 Montage FLÄCHENSPIEGEL Hinweis vor der Montage! Gefahrenbereich Bereich 3 Bereich 2 Bereich 1 Bereich 1 Ü Bitte beachten Sie, dass die Montage nur im Gefahrenbereich 3 erlaubt ist! Stromanschluss Spiegelmaße Querformat - 760mm x 900mm /850 x 1200mm Hochformat - 900mm x 760mm /1200 x 850mm Spiegelrückseiten 2.000 1.800...
- Seite 4 Montage FLÄCHENSPIEGEL Höhe des Spiegels festlegen Es ist die Oberkante des Spiegel (Höhe 2000 mm) in Verbindung mit einem Waschtisch festzulegen. Sie fixieren einen Mittelpunkt. Metallplatte 100 mm Bohrloch Reissen Sie jeweils das Borlochauf den Metall- platten an. Bohrloch und Dübel 8 mm. Spiegelrückseite Mit einer Wasserwaage ziehen Sie eine senkrechte Mittellinie.
- Seite 5 Montage FLÄCHENSPIEGEL Beim Bohren auf eventuelle elektrischen Leitungen achten! Ü Nach Setzen des ersten Magneten, mit einer Wasserwaage das zweite Loch anreissen. Ü Für die unteren Magnete gehen Sie gleichermaßen vor. Metallplatte mit Auflagebügel Auflagebügel Magnet Exenterjustierung Die Magnete müssen fest angezogen werden.
- Seite 6 Montage FLÄCHENSPIEGEL Befestigung Ü Wandsituation prüfen. Ü Gleichen Sie Differenzen mit Ausgleichsmaterial aus, nicht im Lieferumfang enthalten. Stromanschluss Ü Stromanschlusskabel des Trafos mit dem Wandanschlusskabel verbinden. HINWEIS Nur vom Fachmann anschließen lassen! Transformator...
- Seite 7 Montage FLÄCHENSPIEGEL Aufhängen des Flächenspiegels Ü Spiegel mit den Bügeln auf die Magnetkante setzen, und den Flächenspiegel absenken, bis er auf den unteren Magneten aufliegt. Bügel HINWEIS Die hervorstehenden Bügel der Metallplatten, müssen unbedingt auf den oberen Magneten aufsitzen.
- Seite 8 Montageausführung durch nicht ausreichend fachkundige Personen resultieren, besteht keine Haftung des Herstellers. Joh. Sprinz GmbH & Co. KG Postfach 2148 | D-88191 Ravensburg | Tel. +49 (0) 751 56080-0 | Fax + 49 (0) 751 54409 | badwelt@sprinz.eu www.sprinz.eu...
