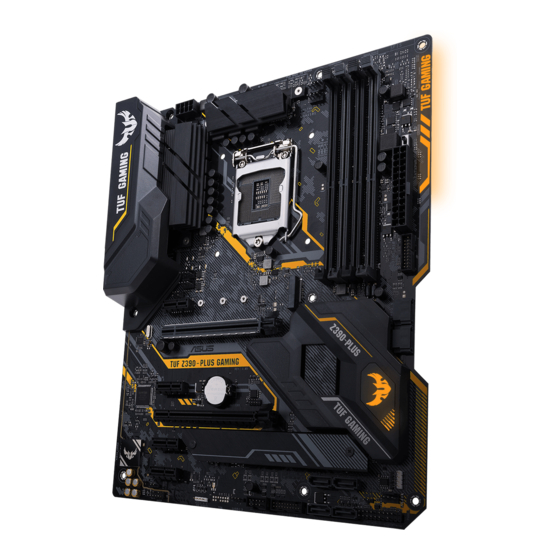

Asus TUF Z390-PLUS GAMING Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. TUF Z390-PLUS GAMING
  6. Handbuch
Asus TUF Z390-PLUS GAMING Handbuch

Asus TUF Z390-PLUS GAMING Handbuch

Vorschau ausblenden Andere Handbücher für TUF Z390-PLUS GAMING:
Inhaltsverzeichnis

Werbung

Quicklinks

TUF Z390-PLUS
GAMING

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus TUF Z390-PLUS GAMING

Inhaltszusammenfassung für Asus TUF Z390-PLUS GAMING

  • Seite 1 TUF Z390-PLUS GAMING...

  • Seite 2: Erste Ausgabe August 2018

    Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii TUF Z390-PLUS GAMING Spezifikationsübersicht ..........ix Verpackungsinhalt ....................xiii Installationswerkzeuge und Komponenten ............xiv Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3 Central Processing Unit (CPU) ...........
  • Seite 4 NVMe-Konfiguration ..............3-22 3.6.13 SMART-Informationen zu Festplatte/SSD ........ 3-22 Überwachungsmenü ................3-22 Boot Menü....................3-23 Tools-Menü ....................3-24 3.9.1 ASUS EZ Flash 3 Utility ............3-24 3.9.2 ASUS Benutzerprofil ..............3-24 3.9.3 ASUS SPD-Information ............. 3-25 3.9.4 ASUS Q-Installationsprogramm ..........3-25 3.10...
  • Seite 5 Kapitel 4: RAID-Support RAID Konfigurationen................4-1 4.1.1 RAID Definitionen................ 4-1 Anhang Hinweise ........................A-1 ASUS Kontaktinformation ..................A-5...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 8: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden.

  • Seite 9: Tuf Z390-Plus Gaming Spezifikationsübersicht

    Unterstützt 14nm CPU Unterstützt Intel Turbo Boost Technologie 2.0* ® * Die Unterstützung der Intel Turbo Boost Technologie 2.0 ist abhängig vom CPU-Typ. ® ** Siehe www.asus.com für die Intel CPU Support Liste. ® Intel Z390 Chipsatz ® Chipsatz 4 x DIMM, max. 64 GB DDR4 4266 (Übertaktung)* / 4133 (Übertaktung)* / 4000 (Übertaktung)* / 3866 (Übertaktung)* / 3733 (Übertaktung)* /...
  • Seite 10 - ASUS SafeSlot: Schützen Sie Ihre Grafikkarte - ASUS ESD Guard: Verbesserter ESD-Schutz - ASUS-Überspannungsschutz: Weltklasse entworfener Schutz des Netzspannungskreises - ASUS Edelstahl-Rückseite E/A : 3x höhere Korrosionsbeständigkeit für eine längere Lebensdauer! - ASUS DIGI+ VRM: 8+1 Phase Digital Power Design...
  • Seite 11 TUF Z390-PLUS GAMING Spezifikationsübersicht OptiMem II - Erhöht die Leistung der Speicherübertaktung. Verbessert die Kompatibilität für den Speicher mit RGB. MemOK! II - Verbessert die Speicherkompatibilität. Intelligenter und bequemer. Bewahrt die hohe Leistung. (Die Startzeit des PCs wird verkürzt.) Q-Installer - Treiber und Software werden automatisch heruntergeladen.

  • Seite 12: Funktionen

    Steuermodus automatisch zu ändern. 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning BIOS Assistent, F6 Qfan Kontrolle, F3 My Favorites, letztes Änderungsprotokoll,...

  • Seite 13: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard TUF Z390-PLUS GAMING Kabel 2 x SATA 6 Gb/s Kabel 1 x E/A-Blende Zubehör 1 x M.2 Schraubenpaket (2-in-1) 1 x TUF GAMING Aufkleber Applikationslaufwerk Motherboard Support-DVD Benutzerhandbuch...

  • Seite 14: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Intel 1151 CPU ® Intel 1151 kompatible CPU Lüfter ® Philips (Kreuz)-Schraubenzieher SATA Festplattenlaufwerk PC Gehäuse 1 Tüte mit Schrauben DIMM Netzteil SATA optisches Laufwerk (optional) Grafikkarte Die obigen Werkzeuge und Komponenten sind nicht im Lieferumfang des Motherboards enthalten.

  • Seite 15: Kapitel 1: Produkteinführung

    Kapitel 1: Produkteinführung Produkteinführung Motherboard-Übersicht 1.1.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. TUF Z390-PLUS GAMING...

  • Seite 16: Motherboard-Layout

    1.1.2 Motherboard-Layout 24.4cm(9.6in) KBMS EATX12V CPU_FAN DIGI+ CPU_OPT U31G2_12 Mem_LED MemOK!_II U31G1_34 HDMI LGA1151 LAN_U31G1_56 AIO_PUMP AUDIO CHA_FAN1 PCIEX1_1 2280 2260 2242 PCIE SATA IRST M.2_1(SOCKET3) PCIEX16_1 219V ® Intel ® Z390 PCIEX1_2 Super BATTERY 128Mb BIOS PCIEX16_2 ASM1480 PCIEX1_3 22110 2280 2260...

  • Seite 17: Ausstattungsinhalt

    9. M.2 Sockel (M.2_1; M.2_2) 1-16 10. RTC-RAM-Löschen-Jumper (2-polig CLRTC) 11. AURA RGB-Header (4-poliger RGB_HEADER1/2) 12. System Panel Anschluss (20-5-polig PANEL) 1-15 13. USB 2.0 Anschlüsse (10-1-polig USB1112, USB1314) 1-12 14. Digitaler Audioanschluss (4-1-polig SPDIF_OUT) 1-16 15. Frontblenden Audioanschluss (10-1-polig AAFP) 1-13 1.1.3 Central Processing Unit (CPU) Das Motherboard ist mit einem Intel Sockel 1151 für die Intel Core™ 9000er Serie, 8. ® ® Generation Intel Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren ausgestattet. ® ® TUF Z390-PLUS GAMING CPU LGA1151 TUF Z390-PLUS GAMING...

  • Seite 18: Systemspeicher

    • Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1150, LGA1155 und LGA1156 Sockel entworfene CPU auf dem LGA1151 Sockel. • Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. • Stellen Sie nach dem Kauf des Motherboards sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. 1.1.4 Systemspeicher Das Motherboard ist mit vier DDR4 (Double Data Rate 4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. ® TUF Z390-PLUS GAMING 288-pin DDR4 DIMM sockets Kapitel 1: Produkteinführung...

  • Seite 19: Empfohlene Speicherkonfigurationen

    DIMM-Sockeln installieren. Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel-Betrieb eingeplant. • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Bitte verwenden Sie für die DRAM-Kompatibilität und Leistung den A2 Steckplatz als Priorität 1. • Speichermodule mit Speicherfrequenz höher als 2133MHz und dem entsprechenden Timing oder dem geladenen XMP Profil ist nicht der JEDEC-Speicher-Standard. Die Stabilität und die Kompatibilität der Speichermodule sind abhängig von der CPU- Funktion und anderen installierten Geräten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.- oder D.O.C.P.- Einstellungen im BIOS. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). TUF Z390-PLUS GAMING...

  • Seite 20: Erweiterungssteckplätze

    1.1.5 Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. PCIEX1_1 PCIEX16_1 ® PCIEX1_2 PCIEX16_2 PCIEX1_3 PCIEX1_4 SP Nr. Steckplatzbeschreibung PCIEX1_1 Steckplatz PCIEx16_1 Steckplatz PCIEX1_2 Steckplatz PCIEX16_2 Steckplatz PCIEX1_3 Steckplatz PCIEX1_4 Steckplatz Kapitel 1: Produkteinführung...
  • Seite 21 Dual VGA/PCIe Karte • Verwenden Sie im Einzel-VGA-Karten-Modus den PCIe 3.0 x16_1 Steckplatz (grau) für eine PCI Express x16 Grafikkarte, um eine bessere Leistung zu erzielen. • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™ Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss (CHA_ FAN1/2). PCI Express 3.0 Betriebsmodus Konfiguration der Hyper M.2 X16 PCIe 3.0 x16_1 PCIe 3.0 x16_2 Karte (grau) (schwarz) 3 Intel SSDs mit CPU-Unterstützung x8+x4+x4 ® • Die Hyper M.2 X16 Karte muss separat erworben werden. • Aktivieren Sie die Hyper M.2 X16 Karte in den BIOS-Einstellungen. TUF Z390-PLUS GAMING...

  • Seite 22: Jumpers

    1.1.6 Jumpers RTC-RAM-Löschen-Jumper (2-polig CLRTC) Dieser Jumper erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums, Zeit und System- Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierte Knopfzellen-Batterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie Systemkennwörter beinhalten, mit Energie. ® CLRTC PIN 1 TUF Z390-PLUS GAMING Clear RTC RAM Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Schließen Sie die Pole 1-2 mit einem Metallobjekt oder einer Jumperkappe für etwa 5 bis 10 Sekunden kurz. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Außer beim Löschen des RTC RAM, entfernen Sie nie die Kappe der CLRTC Jumper Standardposition. Ansonsten wird ein Systembootfehler hervorgerufen! • Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und bewegen Sie den Jumper noch einmal, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Für Systemfehler wegen Übertaktung verwenden Sie die CPU Parameter Recall (C.P.R.)- Funktion. Fahren Sie das System herunter und starten Sie es dann neu, damit das BIOS automatisch die Parametereinstellungen auf die Standardwerte zurücksetzen kann. •...
  • Seite 23 RGB-Header (4-poliger RGB_HEADER1/2) Diese Header sind für die RGB LED-Leisten vorgesehen. Diese RGB-Header unterstützen mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V) und einer Länge bis 3 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED- Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System in Betrieb ist. • Die LED-Leisten müssen separat erworben werden. RGB_HEADER2 ® +12V RGB_HEADER1 +12V G R B TUF Z390-PLUS GAMING RGB_HEADER connector TUF Z390-PLUS GAMING...

  • Seite 24: Onboard-Schalter

    1.1.7 Onboard-Schalter Die Onboard-Schalter ermöglichen Ihnen die Feineinstellung der Leistung, wenn Sie an einem freiliegenden System mit geöffnetem Gehäuse arbeiten. Dies ist ideal für Übertakter und Spieler, die ständig die Einstellungen ändern, um die Systemleistung zu verbessern. MemOK!_II Schalter (MemOK!_II) Installation von DIMMs, die nicht mit dem Motherboard kompatibel sind, können zu einem Systemstartfehler führen. Der Schalter ist standardmäßig aktiviert, so dass neue Speichertests zugelassen werden, wenn das Motherboard aufgrund von Speicherproblemen nicht reagiert. Die Mem_LED leuchtet während der neuen Tests und wird ausgeschaltet, wenn die Tests abgeschlossen sind. MemOK!_II ® TUF Z390-PLUS GAMING MemOK! switch Schauen Sie im Abschnitt 1.1.8 Onboard-LEDs für die exakte Position der Mem_LED. • • Der MemOK! II Schalter funktioniert nicht in der Windows-Umgebung. • Während des Einstellungsvorgangs lädt und testet das System Probeprofile. Das System benötigt für den Test einer Gruppe von Profilen ca. 30 Sekunden. Falls der Test fehlschlägt, startet das System neu und testet die nächste Gruppe an Profilen. Das System wird während des Testens mehrere Male neu gestartet. Sobald das System den Testvorgang abgeschlossen hat, wird die Mem_LED deaktiviert. Bitte tun Sie nichts, bevor die Mem_LED ausgeschaltet ist. • Aufgrund der Speichereinstellungsanforderungen startet das System automatisch neu, nachdem jedes Profil getestet wurde. • Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der Speichereinstellung fort. Um die Speichereinstellung zu beenden, schalten Sie den Computer aus und trennen Sie das Netzkabel für etwa 5 bis 10 Sekunden. Setzen Sie dann den MemOK! II Schalter auf 'deaktiviert'.

  • Seite 25: Onboard Leds

    Power OK -5 Volts PIN 1 +5 Volts +5 Volts PSON# +3 Volts -12 Volts ® +3 Volts +3 Volts PIN 1 TUF Z390-PLUS GAMING ATX power connectors • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Vergessen Sie NICHT, den 8-poligen EATX12V-Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. •...
  • Seite 26 IntA_P1_SSRX+ IntA_P2_SSRX+ IntA_P1_SSTX- IntA_P2_SSTX- IntA_P1_SSTX+ IntA_P2_SSTX+ IntA_P1_D- IntA_P2_D- IntA_P1_D+ PIN 1 IntA_P2_D+ ® TUF Z390-PLUS GAMING USB 3.1 Gen 1 connectors Das USB 3.1 (Gen1)-Modul muss separat erworben werden. USB 2.0 Anschlüsse (10-1-polig USB1112, USB1314) Diese Stecker sind für USB 2.0 Anschlüsse. Schließen Sie das USB-Modul-Kabel an diesen Anschlüssen an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückwand des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB-2.0- Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. USB1314 USB1112 ® PIN 1 PIN 1 TUF Z390-PLUS GAMING USB2.0 connectors Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das...
  • Seite 27 TUF Z390-PLUS GAMING Fan connectors Schließen Sie das Pumpenkabel des All-in-One Kühlers (AIO-Kühler) an den AIO_PUMP Header an und schließen Sie die Lüfterkabel an den CPU_FAN und/oder CPU_OPT Header an. Falls Ihr AIO-Kühler über mehr als einen Lüfter verfügt, müssen Sie möglicherweise ein Anschlusskabel verwenden, um den Kühler mit dem Motherboard zu verbinden. Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio-E/A-Modul, das HD Audio unterstützt. Verbinden Sie das eine Ende des Frontblenden-Audio-E/A- Modul-Kabels mit diesem Anschluss. AAFP PIN 1 ® HD-audio-compliant Legacy AC’97 pin de nition compliant de nition TUF Z390-PLUS GAMING Analog front panel connector Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. TUF Z390-PLUS GAMING 1-13...
  • Seite 28 RSATA_TXP6 RSATA_TXN6 RSATA_RXN6 RSATA_RXP6 SATA6G_5 RSATA_TXP5 RSATA_TXN5 RSATA_RXN5 RSATA_RXP5 SATA6G_3 SATA6G_4 ® SATA6G_1 SATA6G_2 TUF Z390-PLUS GAMING Intel SATA 6 Gb/s connectors ® • Diese Anschlüsse sind auf [AHCI] standardmäßig eingestellt. Wenn Sie beabsichtigen, ein Serial-ATA-RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie in BIOS RST Premium With Intel Optane System das Element SATA Modus auf [Intel ® ® Acceleration (RAID)]. • Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID- Konfigurationshandbuch unter https://www.asus.com/support.
  • Seite 29 System Panel Anschluss (20-5-polig PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. PLED PWRSW SPEAKER PANEL ® PIN 1 HDD_LED RESET PLED TUF Z390-PLUS GAMING System panel connector • Systembetriebs-LED (2-polig oder 3-1-polig, PLED) Dieser 2-polige oder 3-1-polige Anschluss ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse-Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig HDD_LED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die Festplatten-LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden. •...
  • Seite 30 TUF Z390-PLUS GAMING M.2 sockets • Der M.2_1 Sockel unterstützt das PCIe 3.0 x4 und SATA Modus M Key Design sowie PCIe- und SATA-Speichergeräte des Typs 2242 / 2260 / 2280. • Der M.2_2 Sockel unterstützt das PCIe 3.0 x4 und SATA Modus M Key Design sowie PCIe- und SATA-Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. • Wenn der M.2_1 Sockel im SATA-Modus arbeitet, wird SATA-Anschluss 2 deaktiviert. • Wenn ein Gerät auf dem M.2_2 Sockel installiert ist, können die SATA_5/6 Anschlüsse nicht verwendet werden. • Diese Sockel unterstützen IRST (Intel Rapid Storage Technologie). ® Das M.2 SSD-Modul muss separat erworben werden. Digitaler Audioanschluss (4-1-polig SPDIF_OUT) Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF) Anschluss. Verbinden Sie das S/PDIF-Ausgangsmodul-Kabel mit diesem Anschluss und installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite des Gehäuses. ® SPDIF_OUT TUF Z390-PLUS GAMING Digital audio connector Das S/PDIF-Modul muss separat erworben werden. 1-16 Kapitel 1: Produkteinführung...

  • Seite 31: Kapitel 2: Grundinstallation

    Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. 2.1.1 CPU Installation Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. TUF Z390-PLUS GAMING...
  • Seite 32 • Stellen Sie sicher, dass die CPU richtig eingerastet ist, bevor Sie sie am CPU-Sockel des Motherboards installieren. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. Kapitel 2: Grundinstallation...

  • Seite 33: Installation Des Kühlsystems

    2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem und den Lüfter installieren. So installieren Sie einen CPU-Kühlkörper und Lüfter TUF Z390-PLUS GAMING...

  • Seite 34: So Installieren Sie Einen Aio-Kühler

    So installieren Sie einen AIO-Kühler AIO_PUMP CPU_FAN CPU_OPT Die Abbildungen in diesem Abschnitt dienen lediglich der Veranschaulichung. Schauen Sie bitte im Abschnitt 1.1.2 Motherboard-Layout für die tatsächliche Position der Header. Kapitel 2: Grundinstallation...

  • Seite 35: Motherboard Installation

    2.1.3 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie acht (8) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. ® Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. TUF Z390-PLUS GAMING...

  • Seite 36: Dimm Installation

    2.1.4 DIMM Installation Entfernen eines DIMMs Kapitel 2: Grundinstallation...

  • Seite 37: Atx Stromversorgung

    2.1.5 ATX Stromversorgung Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. TUF Z390-PLUS GAMING...

  • Seite 38: Sata-Geräteanschlüsse

    2.1.6 SATA-Geräteanschlüsse ODER Kapitel 2: Grundinstallation...

  • Seite 39: E/A-Anschlüsse Auf Der Frontseite

    E/A-Anschlüsse auf der Frontseite So installieren Sie den So installieren Sie den Frontblenden Frontblendenanschluss Audio-Anschluss AAFP So installieren Sie den USB 2.0 So installieren Sie den USB 3.1 Anschluss (Gen1) Anschluss USB 3.1 (Gen1) USB 2.0 Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. TUF Z390-PLUS GAMING...

  • Seite 40: Erweiterungskarte Installieren

    2.1.8 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren 2-10 Kapitel 2: Grundinstallation...

  • Seite 41: Installation Des M.2 Moduls Und M.2 Kühlkörpers

    2.1.9 Installation des M.2 Moduls und M.2 Kühlkörpers Für Typ 22110 M.2 auf M.2_2 Sockel Für Typ 2242 / 2260 / 2280 M.2 auf M.2_2 Sockel • Das M.2 SSD ist separat erhältlich. TUF Z390-PLUS GAMING 2-11...

  • Seite 42: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Rücktafel- und Audio-Anschlüsse des Motherboards 2.2.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse PS/2 Mausanschluss Audio E/A-Anschlüsse** USB 3.1 (Gen2) Anschlüsse HDMI 1.4b Anschluss USB 3.1 (Gen1)-Anschlüsse DisplayPort Intel LAN Anschluss* PS/2 Tastaturanschluss * und **: Schauen Sie sich für die Definitionen der LAN-Anschluss-LEDs und Audioanschlüsse die Tabellen auf der nächsten Seite an. • USB 3.1 (Gen1)/(Gen2)-Geräte können nur als Datenspeicher verwendet werden. • Aufgrund des Designs der Intel 300 Chipsatz-Serie werden alle an den USB 2.0- und USB 3.1 (Gen1)/(Gen2)-Ports angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. Einige ältere USB-Geräte müssen die Firmware für eine bessere...

  • Seite 43: Status Beschreibung

    ** Audio 2-, 4-, 6- oder 8-Kanal Konfiguration Headset Anschluss 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau (Rückseite) Line In Rücklautsprecher Rücklautsprecher Rücklautsprecher Hellgrün (Rückseite) Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa (Rückseite) Mikrofoneingang Mikrofoneingang Bass/Mitte Bass/Mitte Hellgrün (Frontseite) - Seitenlautsprecher Bei einem 7.1-Kanal-Lautsprecher-Setup beziehen Sie sich auf die 7.1-Kanal-Konfiguration in der Tabelle. TUF Z390-PLUS GAMING 2-13...

  • Seite 44: Audio E/A-Anschlüsse

    2.2.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2 Lautsprechern 2-14 Kapitel 2: Grundinstallation...
  • Seite 45 Anschluss von 4 Lautsprechern Anschluss von 6 Lautsprechern Anschluss von 8 Lautsprechern TUF Z390-PLUS GAMING 2-15...

  • Seite 46: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. Schalten Sie die Geräte in folgender Reihenfolge ein: Überwachen Externe SCSI-Geräte (fangen Sie mit dem letzten Gerät in der Kette an) Systemstromversorgung Nach dem Einschalten leuchtet die Systembetriebs-LED auf dem vorderen Bedienfeld des Computers. Bei ATX-Stromversorgungen leuchtet die System-LED nach Betätigen des ATX-Stromschalters. Bei ATX-Stromversorgungen leuchtet die System-LED nach Betätigen des ATX-Stromschalters. Nachdem die System-LED aufleuchtet, leuchtet die Monitor-LED oder ändert sich die Farbe von Orange in Grün, wenn Ihr Monitor konform mit den “grünen” Standards ist oder eine “Strom-Standby”-Funktion besitzt. Das System durchläuft jetzt Einschaltselbsttests (POST). Während des Tests gibt das BIOS Signaltöne (siehe BIOS-Signaltoncodes) ab, oder Meldungen erscheinen auf dem Bildschirm. Wird 30 Sekunden nach Einschalten des Systems nichts angezeigt,...

  • Seite 47: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 48: Bios-Setup-Programm

    Sie den RTC RAM über den CMOS-löschen-Jumper löschen. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Sie können die Modi unter Setup-Modus im Abschnitt Boot- Menü...

  • Seite 49: Ez Modus

    Klicken Sie auf die Schaltfläche, um die Lüfter In Häufig gestellte Fragen suchen manuell zu tunen Klicken Sie zum Anzeigen von Startgeräten Lädt die optimierten Standardwerte Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. TUF Z390-PLUS GAMING...

  • Seite 50: Erweiterter Modus

    3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um vom EZ-Modus in den Erweiterten Modus zu wechseln, klicken Sie auf Advanced Mode (Erweiterter Modus) (F7) oder drücken die <F7>-Schnelltaste.

  • Seite 51: Menüelemente

    Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres Systems anzeigen und optimieren . Es erlaubt Ihnen auch, den SATA-Modus des Motherboards von AHCI auf RAID-Modus zu ändern. Siehe Abschnitt 3.2.4 EZ Tuning Wizard für weitere Informationen. TUF Z390-PLUS GAMING...

  • Seite 52: In Häufig Gestellte Fragen Suchen

    Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Hot keys Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup-...

  • Seite 53: Qfan Control

    Zum Übernehmen der Wählen sie ein Profil um es für Lüftereinstellungen anklicken den Lüfter zu übernehmen Klicken Sie zum Zum Rückgängigmachen Zurückkehren zum der Änderungen anklicken Hauptmenü Wählen Sie dies, um den Lüfter manuell zu konfigurieren TUF Z390-PLUS GAMING...
  • Seite 54 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.

  • Seite 55: Ez Tuning Wizard

    Zum Öffnen des Bildschirms EZ Tuning Wizard drücken Sie <F11> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Klicken Sie auf OC (Übertaktung) und dann auf Next (Weiter). Wählen Sie ein PC-Szenario (Daily Computing (Tägliches Computing) oder Gaming/Media Editing (Gaming/Medienbearbeitung)), klicken Sie dann auf Next (Weiter). TUF Z390-PLUS GAMING...
  • Seite 56 Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX- Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja).
  • Seite 57 Nach der Auswahl des RAID-Typs, klicken Sie auf Weiter und dann auf Ja, um mit dem RAID Setup fortzufahren. Nachdem das RAID-Setup abgeschlossen ist, klicken Sie auf Yes (Ja), um das Setup zu beenden und dann auf OK, um Ihr System zurückzusetzen. TUF Z390-PLUS GAMING 3-11...

  • Seite 58: Favoriten

    Favoriten My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. 3-12 Kapitel 3: BIOS-Setup...

  • Seite 59: Hinzufügen Von Elementen Zu Meine Favoriten

    • Benutzer-verwaltbare Optionen wie die Sprache und die Bootreihenfolge • Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum. Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS-Elemente anzuzeigen. TUF Z390-PLUS GAMING 3-13...

  • Seite 60: Hauptmenü

    Hauptmenü Beim öffnen des Advanced Mode im BIOS-Setup-Programms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. Sicherheit Die Sicherheit-Menüelemente erlauben Ihnen die Systemsicherheitseinstellungen zu ändern. •...

  • Seite 61: Asus Multicore-Erweiterung

    Konfigurationsoptionen: [Auto] [Enabled] [Disabled] ASUS MultiCore-Erweiterung [Auto] Dieses Element erlaubt Ihnen die Übertaktungsleistung zu maximieren, optimiert durch die ASUS Kernverhältniseinstellung. [Deaktiviert] Hier können Sie die Standard Kern-Verhältnis-Einstellung setzen. SVID-Verhalten [Auto] Mit diesem Element können Sie das SVID-Verhalten der CPU basierend auf der CPU- Qualität programmieren.

  • Seite 62: Energiespar- Und Leistungsmodus

    Energiespar- und Leistungsmodus Ermöglicht es Ihnen, den Energiespar- oder Leistungsmodus auszuwählen. Konfigurationsoptionen: [Auto] [max Power-Saving Mode] [Performance Mode] DRAM-Timing-Steuerung Mit den Unterelementen in diesem Menü können Sie die DRAM-Timing-Steuerung- Eigenschaften einstellen. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. Zum Speichern der Standardeinstellung tippen Sie [auto] bei der Verwendung des Keyboards und drücken Sie die Taste <Enter>...

  • Seite 63: Belastungslinienkalibrierung Der Cpu-Grafikkarte

    Wählen Sie beim Übertakten oder unter hoher GT-Last für einen zusätzlichen Leistungsschub einen höheren Wert. CPU-Grafikkarten-VRM-Schaltfrequenz Dieses Element beeinflusst das CPU-Grafikkarten-Einschwingverhalten und die Wärmeentwicklung der Komponente. Wählen Sie [Manual], um eine höhere Frequenz für ein schnelleres Einschwingverhalten zu konfigurieren. Konfigurationsoptionen: [Auto] [Manual] TUF Z390-PLUS GAMING 3-17...

  • Seite 64: Interne Cpu Energieverwaltung

    Entfernen Sie NICHT das Thermalmodul. Die thermischen Bedingungen müssen überwacht werden. Das folgende Element erscheint nur, wenn Sie die GT VRM Schaltfrequenz auf [Manual] setzen. Feste CPU-Grafik-Schaltfrequenz (KHz) Dieses Element ermöglicht es Ihnen, eine höhere Frequenz zu setzen, für ein schnellere Einschwingverhaltengeschwindigkeit. Verwenden Sie die Tasten <+>...

  • Seite 65: Dram-Spannung

    Grenzwertes liegt. Konfigurationsoptionen: [Disabled] [Enabled] CPU C-Status Mit diesem Element können Sie die Energiesparfunktion der CPU-Status festlegen. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] CFG Sperre Dieses Element ermöglicht Ihnen die Konfiguration von MSR 0xE2[15], CFG Lock Bit. Konfigurationsoptionen: [Disabled] [Enabled] TUF Z390-PLUS GAMING 3-19...

  • Seite 66: System Agent (Sa) Configuration (Systemagent- (Sa-) Konfiguration)

    3.6.3 System Agent (SA) Configuration (Systemagent- (SA-) Konfiguration) Mit den Elementen in diesem Menü können Sie die Verbindungsgeschwindigkeit für den PEG-Port and Multi-Monitor anpassen. 3.6.4 PCH-Konfiguration Mit den Elementen in diesem Menü können Sie die PCH PCI Express Geschwindigkeit anpassen. PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren.

  • Seite 67: Pch-Fw Konfiguration

    Deaktiviert diese Funktion. M.2_1 Konfiguration [Auto] Erkennt automatisch den M.2 Gerätemodus. Wenn ein SATA-Gerät erkannt wird, wird der SATA6G_2 Anschluss deaktiviert. [SATA] Unterstützt nur M.2_1 SATA-Geräte. Der SATA6G_2 Anschluss wird deaktiviert. [PCIE] Unterstützt nur M.2_1 PCIe-Geräte. TUF Z390-PLUS GAMING 3-21...

  • Seite 68: Apm-Konfiguration

    3.6.8 APM-Konfiguration Mit den Elementen in diesem Menü können Sie die System-Aufwach-Funktion und die Energiespareinstellungen festlegen. ErP-Bereit Ermöglicht das Abschalten der Energie bei S4 + S5 oder S5, um das System für ErP- Anforderungen vorzubereiten. Wenn [Aktiviert], werden alle anderen PME Optionen abgeschaltet.

  • Seite 69: Boot Menü

    Mit diesem Element können Sie den Typ des Speichergeräts auswählen, die Sie booten möchten. Konfigurationsoptionen: [Ignore] [Legacy only] [UEFI only] PCI-E/PCI-Erweiterungskarten booten Hier können Sie die Art der PCI-E/PCI Erweiterungsgeräte auswählen, die Sie starten möchten. Konfigurationsoptionen: [Ignore] [Legacy only] [UEFI only] TUF Z390-PLUS GAMING 3-23...

  • Seite 70: Tools-Menü

    Hier können Sie ASUS EZ Flash 3 ausführen. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. 3.9.2 ASUS Benutzerprofil Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden.

  • Seite 71: Asus Spd-Information

    Dieses Element ermöglicht Ihnen, DRAM SPD-Information zu sehen. 3.9.4 ASUS Q-Installationsprogramm ASUS Q-Installationsprogramm Mit diesem Element können Sie den ASUS Q-Installer aktivieren oder deaktivieren. Konfigurationsoptionen: [Enabled] [Disabled] 3.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen.

  • Seite 72: Ez Update

    EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1...
  • Seite 73 Defaults im Exit-Menü. Siehe Abschnitt 3.10 Exit-Menü für weitere Details. So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). TUF Z390-PLUS GAMING...

  • Seite 74: Asus Crashfree Bios 3

    USB-Flashlaufwerk mit der aktuellen BIOS-Datei wiederherstellen. Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die BIOS-Datei auf der offiziellen ASUS-Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter https://www.asus.com/support/ herunter und speichern sie auf einem USB-Flash-Laufwerk.

  • Seite 75: Raid-Unterstützung

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. TUF Z390-PLUS GAMING...
  • Seite 76 Kapitel 4: RAID-Support...

  • Seite 77: Anhang

    Anhang Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen...

  • Seite 78: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)

    Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

  • Seite 79: Asus Recycling/Rücknahmeservices

    REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/ REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische...
